1、2022-4-281综合自动化远动及通讯原理 变电站综合自动化系统通信内容数据通信传输方式通信接口通信协议通信系统维护2022-4-282变电站综合自动化系统通信内容n保护测控单元与变电站计算机系统通信n保护测控单元之间通信n变电站自动化系统与电网自动化系统通信n站内智能设备与变电站计算机系统通信n变电站计算机系统内部计算机之间通信2022-4-283通信系统工作方式n单工通信：消息只能按一个方向传送的工作方式；n半双工通信：消息可以双向传送，但两个方向的传输不能同时进行，只能交替进行；n全双工通信：通信双方同时进行双方向传送消息的工作方式。2022-4-284变电站综合自动化系统通信任务*

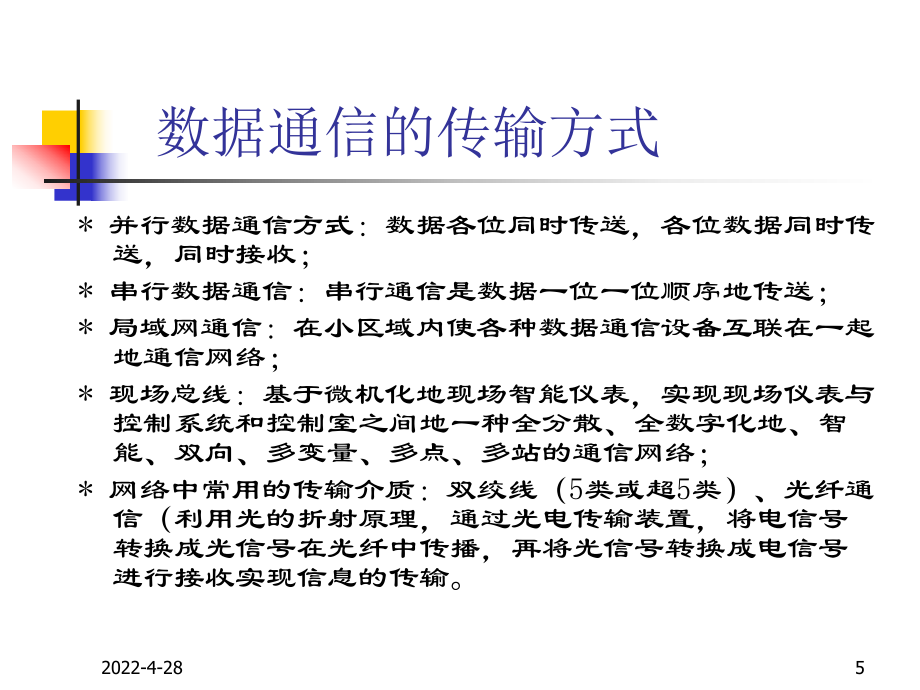

2、现场级通信：解决综合自动化系统内部各个子系统与上位机之间的数据通信和信息交换问题，通信范围在变电站内部* 综合自动化系统与上级调度通信：综合自动化系统必须兼备RTU的全部功能，应能将所采集的模拟量、断路器状态信息及事件顺序记录等远传至调度端；应能接收调度下达的各种操作、控制、修改定值等命令。2022-4-285数据通信的传输方式* 并行数据通信方式：数据各位同时传送，各位数据同时传送，同时接收；* 串行数据通信：串行通信是数据一位一位顺序地传送；* 局域网通信：在小区域内使各种数据通信设备互联在一起地通信网络；* 现场总线：基于微机化地现场智能仪表，实现现场仪表与控制系统和控制室之间地一种全分

3、散、全数字化地、智能、双向、多变量、多点、多站的通信网络；* 网络中常用的传输介质：双绞线（5类或超5类）、光纤通信（利用光的折射原理，通过光电传输装置，将电信号转换成光信号在光纤中传播，再将光信号转换成电信号进行接收实现信息的传输。2022-4-286通信接口n为使 信息可以在传输介质上传播或接收传输介质上传来的信息，或充分利用传输介质，信息源和传输介质、受信者和传输介质之间必须有转换设备。转换设备连接部分即为通信接口。nRS-232、RS-422、RS-4852022-4-287通信协议n通信规约就是计算机通信的语言，定义为控制计算机之间实现数据交换的一套规则；n通信协议就是两个以上不同实

4、体之间的通信所必要的一些规定习性，其关键元素是：语法（数据格式及信号电平）、语义（协调动作和差错处理的控制信息）、同步（速度匹配及排序）。2022-4-288远动通信规约的类型n循环数字传送（CDT)方式：采用可变帧长度、多种帧类别循环传送，变位遥信优先传送，重要遥测更新循环时间短，区分循环量、随机量和插入量采用不同形式传送信息；n问答式信息传输(Poling)规约：电网数据采集和监控系统（SCADA）中主站和子站（远动终端站）之间以问答方式进行数据传输的帧的格式、链路层的传输规则、服务原语、应用数据结构、应用数据编码、应用功能和报文格式。2022-4-289DL/T667-1999通信规约介绍n物理层n数据链层n应用层2022-
