pcb板预埋紧固件设计指南分解

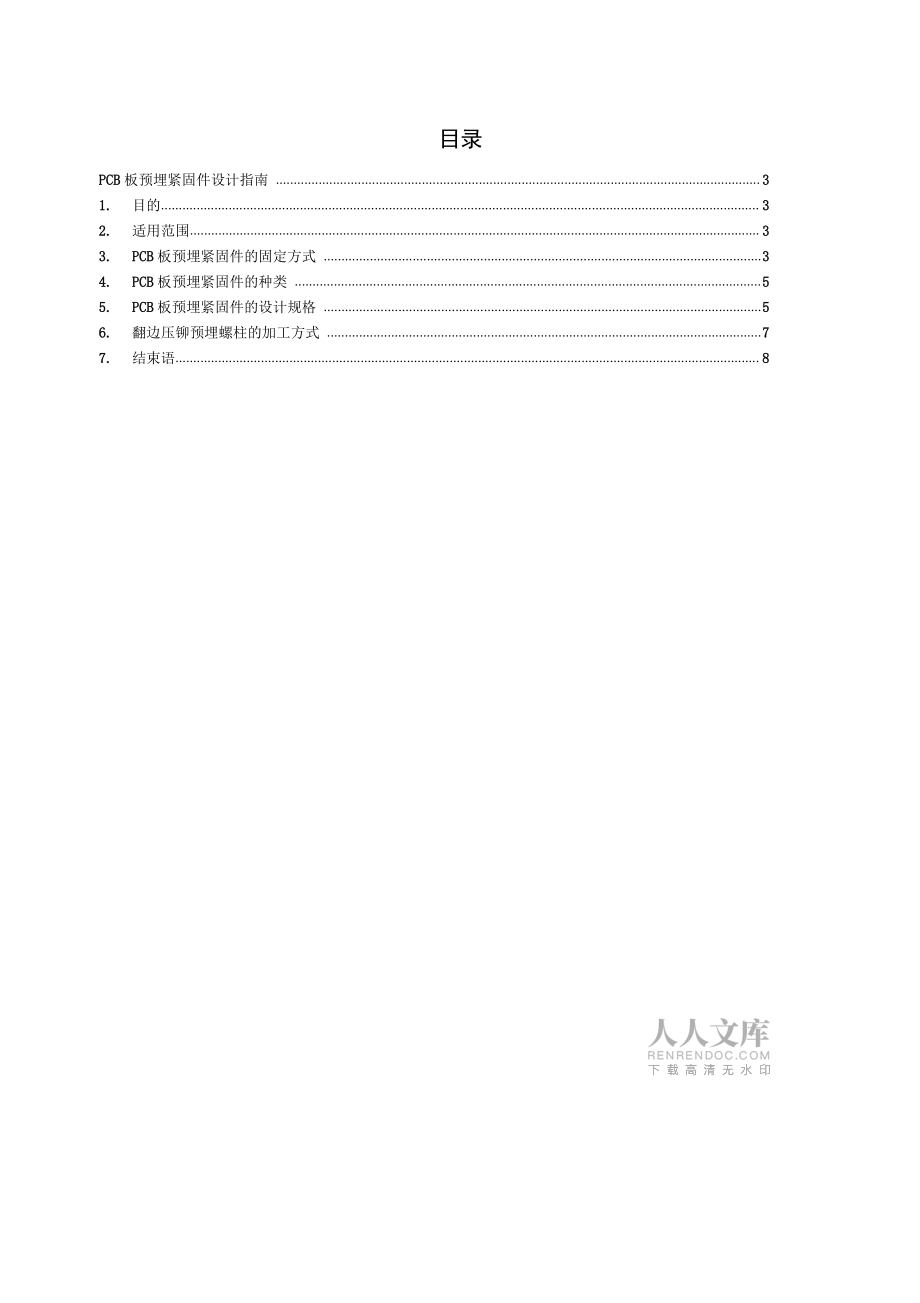

1、文件类别和属性上层文件机械设计规范文件属性指南类模块属性设计开发管理维护部门超声机械研发部文件编号版本1.01.0PCB 板预埋紧固件设计指南拟制：黄善志审核：肖训华批准：日期：2006.03.142006.03.14日期：2006.03.162006.03.16日期：历史修订记录版本修订内容概述修订人批准人修订日期发 至人力资源部资源管理部信息技术部销售管理部小产品销售部耗材销售部国内市场部国际市场部国内用服部国际售后服务部研发管理部技术法规部血球试剂厂生化试剂厂供应商资源开发部机加中心计划部采购部生产管理部生产工程中心财务管理部财务部总裁办办事处口由：质管部目录PCBPCB 板预埋紧固件设

2、计指南 .3 31.1.目的. 3 32.2.适用范围.3 33.3.PCBPCB 板预埋紧固件的固定方式 .3 34.4.PCBPCB 板预埋紧固件的种类 .5 55.5.PCBPCB 板预埋紧固件的设计规格 .5 56.6.翻边压铆预埋螺柱的加工方式 .7 77.7.结束语. 8 8反面PCB板预埋紧固件设计指南1.目的为了实现 PCBPCB 板与板对插后的固定和 PCBPCB 板与其它结构件的固定，公司现有的设计方法是采 用螺钉螺柱，或通过板金件来过渡， 结构复杂，零件数量多，通过采用 PCBPCB 板预埋紧固件的设计， 可以大大简化结构，减少零件数量。2.适用范围该文件主要供结构设计工

3、程师进行PCBPCB 板预埋紧固件设计时参考，也可供 PCBAPCBA 加工厂进行PCBPCB 板预埋紧固件加工时参考，和供工艺工程师编写 PCBPCB 板预埋紧固件加工工艺和检验要求时参 考。3.PCB 板预埋紧固件的固定方式方式一：翻边涨铆翻边涨铆 PCBPCB 板预埋紧固件的材料为铝，表面镀锡，镀镍，钝化或白色导电氧化处理。预埋紧固件首先套在 PCBPCB 板上，通过工装将其与 PCBPCB 板翻边涨铆在一起。 该种方式加工简单， 联接牢 固，不易松动和脱落，对 PCBPCB 板的损伤小，其能承受的扭矩和拉力远能满足使用要求，推荐使用，缺点是涨铆后反面会形成 0.5mm0.5mm 左右高

4、，0.5mm0.5mm 左右宽的凸台，不方便从反面打螺钉。该种加工 方式是在完成PCBPCB 板元器件的锡焊后单独用工装来进行加工的。该种固定方式如下图所示：正面方式二：锡焊锡焊 PCBPCB 板预埋紧固件的材料为中炭钢，表面镀锡。预埋紧固件首先套在 PCBPCB 板上，预埋紧固件的反面比 PCBPCB 板低 0.3mm0.3mm 左右，预埋紧固件通过波峰焊与PCBPCB 板固定在一起，预埋紧固件和 PCBPCB 板在孔周边和孔的上边缘，下边缘通过锡焊连接。该种固定方式连接牢固，外观美观，方 便从反面打螺钉，对 PCBPCB 板没有损伤，缺点是加工难控制，容易形成虚焊和孔的上边缘焊锡不饱 满，

5、影响固定强度和外观，容易产生脱落，可以考虑在加工工艺成熟时使用。该种加工方式是在PCBAPCBA 厂进行 PCBPCB 板元器件的锡焊时同时进行加工的。该种固定方式如下图所示:正面反面方式三：齿形压铆齿形压铆的 PCBPCB 板预埋紧固件的材料为中炭钢，表面镀镍或白锌，预埋紧固件与 PCBPCB 板之间通过工装压铆在一起。 该种方式加工连接牢固， 但加工要求比较高，预埋紧固件需要垂直压入 PCBPCB 板，容易偏斜，对 PCBPCB 板上孔的加工精度要求也比较高，对PCBPCB 板的损伤比较大。该种加工方式是在 PCBAPCBA 厂完成 PCBPCB 板元器件的锡焊后单独用工装来进行加工的。该

6、种固定方式如下图所示:4. PCB 板预埋紧固件的种类1.1.预埋螺柱2.2.预埋套筒3.3.预埋螺母4.4.预埋定位/ /支撑柱5. PCB 板预埋紧固件的设计规格1 1 . PSMPSM 公司齿形压铆预埋螺母和预埋螺柱的设计规格外形如下图所示：预埋螺母（PCBRPCBR 系列）预埋螺柱（SCBRSCBR 系列）尺寸规格如下表所示:螺纹规格A (Max)BCTEPCB孔径孔中心与板边距L 系列M21.52.04.061.55.543.73.53,4,5,M2.51.52.04.551.55.544.24.56, 8,M31.52.04.551.55.544.24.510, 12,M41.53

7、.06.682.08.726.46.514, 16PCBPCB 板上的加工孔径公差要求为00+ 0.075mm0.075mm,必须严格控制。预埋螺母和预埋螺柱的材料为中碳钢，表面镀镍或白锌。齿形压铆预埋螺母和预埋螺柱所能承受的最小扭力矩和最小拉力可以参照 SECCSECC 板上相应预埋螺母和预埋螺柱的要求。PSMPSM 公司齿形压铆预埋螺柱和预埋螺母的命名方式如下：M3M3 预埋螺母：PCBR-M3PCBR-M3M3X5M3X5 预埋螺柱：SCBR-M3-5SCBR-M3-52 2.翻边涨铆预埋螺柱设计规格参照下图：（以 M3X8M3X8 预埋螺柱为例）M3X8M3X8 预埋螺柱PCBPCB

8、板上的加工孔径为 4.8mm4.8mm ,公差范围为 00+ 0.13mm0.13mm ,禁布区大小建议为 8mm8mm，板厚建议为 1.42.0mm1.42.0mm，加工孔中心与 PCBPCB 板边距尺寸和长度系列可以参照PSMPSM 公司的齿形压铆螺柱。禁布区要求表面铺铜镀锡，禁布区处的PCBPCB 板内部禁止走线。预埋螺柱的材料为铝，表面镀锡，镀镍，钝化或白色导电氧化处理。M3M3 翻边涨铆预埋螺柱所能承受的最小扭力矩要求为11kgf11kgf ?cm?cm,所能承受的最小拉力要求为190N190N。预埋螺柱与 PCBPCB 板的地层接触良好，其与 PCBPCB 板地层的接地电阻取决于预

9、埋螺柱自身的电阻。预埋螺柱的制造需要单独出图，零件由公司提供给PCBAPCBA 加工厂，其加工方式和加工要求应在PCBAPCBA 加工工艺文件中描述清楚。3 3 锡焊预埋螺柱的设计规格可以参照翻边涨铆预埋螺柱的设计规格；锡焊预埋螺柱所能承受 的最小扭力矩和最小拉力可以参照SECCSECC 板上相应预埋螺柱的要求。6.翻边压铆预埋螺柱的加工方式翻边压铆预埋螺柱的加工如下图所示：冲头的材料为 40Cr40Cr,表面淬火 HRC48HRC48冲头尺寸如下图所示：（以 M3X8M3X8 预埋螺柱为例）冲头PCBPCB 板预埋螺柱基座冲头7.结束语PCBPCB 板预埋紧固件的应用，大大增加了PCBPCB 板固定结构设计的灵活性，必将在公司越来越多的产品上得到应用。此文对 PCBPCB 板预埋紧固件
