以太通道捆绑

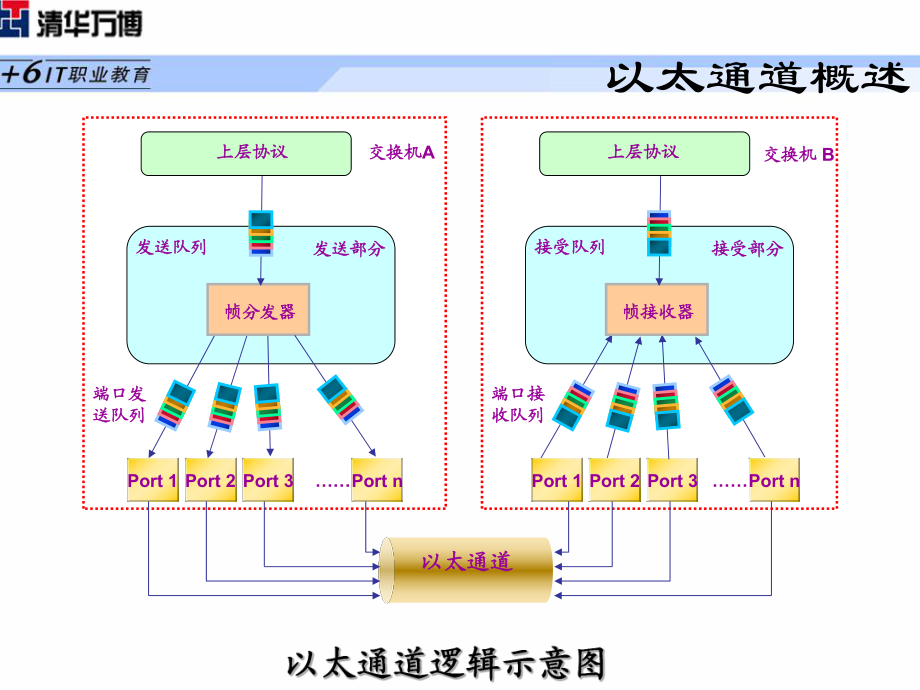

1、以太通道以太通道概述以太通道也称为以太端口捆绑、端口聚集或以太链路聚集以太通道为交换机提供了端口捆绑的技术，允许两个交换机之间通过两个或多个端口并行连接，同时传输数据，以提供更高的带宽通过端口聚集协议（PAgP） 建立以太通道端口聚合是目前许多交换机支持的一个高级特性逻辑端口通道逻辑端口通道逻辑端口通道逻辑端口通道通道组捆绑通道组捆绑10/100/1000端口端口GBIC模块槽模块槽物理端口物理端口以太通道概述以太通道概述以太通道以太通道Port 1 Port 2 Port 3Port n帧分发器帧分发器发送队列发送队列发送部分发送部分上层协议上层协议Port 1 Port 2 Port 3P

2、ort n帧接收器帧接收器接受队列接受队列接受部分接受部分上层协议上层协议端口发端口发送队列送队列端口接端口接收队列收队列交换机交换机A交换机交换机 B以太通道的作用和典型应用以太通道的作用带宽可伸缩性容错负载均衡VLAN2VLAN2VLAN2VLAN3VLAN1VLAN3以太通道的作用和典型应用以太通道的工作原理以太通道的帧分配抽取出地址的二进制结构，应用某算法，算法输出的数值与通道中的一条链路相关联可基于MAC、IP地址和端口分配PAgP和LACP概述PAgP是Cisco的专有协议PAgP的工作模式on（开）off（关）auto（自动）desirable（期望）LACP是IEEE的标准以太

3、通道的配置原则必须是2个或4个端口捆绑在一起形成以太通道，不能是3个捆绑的端口在交换机模块上必须连续参与捆绑的端口必须属于同一个VLAN如果端口配置为中继模式，应该在链路两端为通道中的所有端口配置成相同的中继模式所有参与捆绑的端口物理参数设置必须相同，应该有同样的速度和全/半双工模式设置以太通道的配置过程1、进入交换机的配置模式2、选择需要的接口，进入虚拟接口配置模式3、在接口配置模式下配置以太通道 4、检查以太通道 Switch # config tSwitch(config)# interface range f0/1-2Switch (config-if)# channel-group

4、number mode onSwitch # show etherchannel 1 summary以太通道的配置以太通道配置过程1、进入交换机的配置模式 2、选择接口，进入虚拟接口配置模式 3、在接口配置模式下配置以太通道4、检查以太通道 以太通道的配置Switch # config tSwitch(config)# interface range interface idSwitch (config-if)# channel-group number mode onSwitch # show etherchannel 1 summary以太通道的配置以太通道上配置中继实例第一步，配置中继第

5、二步，配置以太通道Switch-2950# configure terminal Switch-2950 (config)# interface fastethernet0/1Switch-2950 (config-if)# switchport mode trunk Switch-2950# configure terminal Switch-2950 (config)# interface fastethernet0/2Switch-2950 (config-if)# switchport mode trunkSwitch-2950(config )#interface range fas

6、tethernet 0/1-2Switch-2950(config-if )#channel-group 1 mode on本章总结以太通道是平行链路，可以捆绑到一起，从而实现一个更高带宽和冗余的链路。上述的特性提供了带宽的可伸缩、容错和负载均衡功能 实验目标 通过配置VLAN、中继和以太通道，能够优化跨交换机的网络 实验拓扑图 VLAN 10VLAN 20VLAN 30VLAN 400/10/20/10/20/50/60/70/80/50/60/70/80/21 0/22 0/230/240/21 0/22 0/230/242950-22950-1以太通道以太通道Trunk实验完成标准 在命

7、令show vlan brief的输出中看到了所有配置了的vlan，表明成功完成在交换机上VLAN的建立和删除在命令show vlan brief的输出中，对应vlan的port域看到了所分配的端口，表明成功完成在VLAN中添加和删除交换机端口 实验完成标准在命令show interface interface 0/21 switchport的输出中Operational mode : trunkOperational Trunking Encapsulation : dotlq实验完成标准在命令show interfaces 0/1 switchport的输出中Trunking VLANs Enabled : 1-19，21-1005Trunking VLANs Enabled : 1-1005实验完成标准在命令show etherchannel 1 summary的输出中，对应以太通道组1的port域，有fa0/1和fa0/2，表明已成功地将两个端口捆绑成以太通道在命令show in
