LTE吞吐量测试指导

1、LTE吞吐量测试一、简介LTE 吞吐量测试主要验证LTE 的2 个方面的吞吐能力，物理层和应用层。二、测试方法物理层吞吐量测试；应用层吞吐量测试。三、测试设备一台笔记本（性能好点）、一台CMW500、测试DUT、一根USB线（最好是带屏蔽罩）四、操作指导1、LTE物理层吞吐量测试步骤： （1）正常连接设备，必须注意射频线的连接方式，COM1为主集，COM3为分集。 （2）连接仪器，设置参数，这里以频段Band 1，带宽20M，CAT3物理层下行吞吐量为例。（部分项目需要测试全带宽，还需注意支持的上下行）将测试方式设置为user defiined channel，Downlink RB设置为10

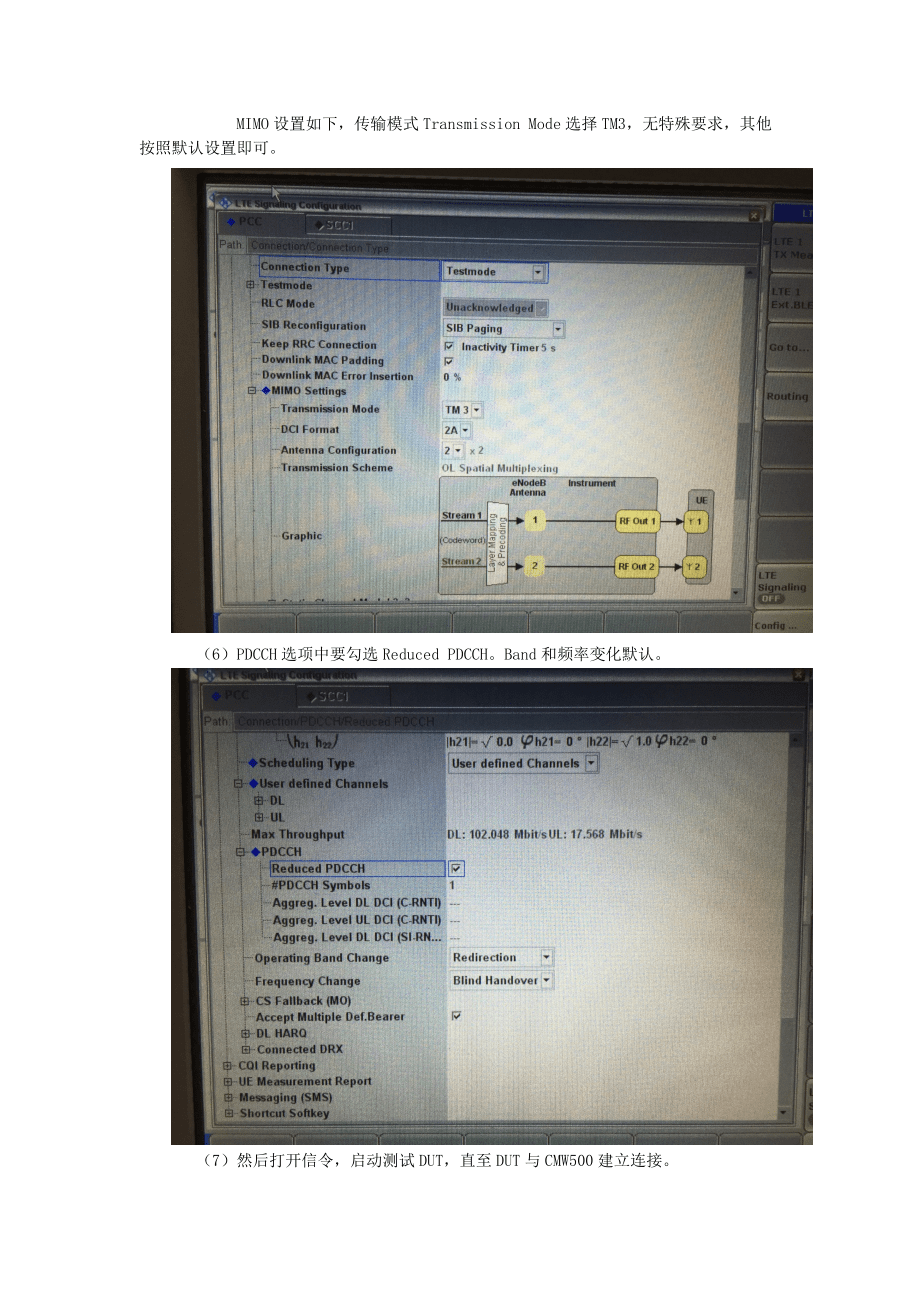

2、0，Modoulation设置为64QAM，TBS设置为21；Uplink RB 设置为QPSK，TBS设置为10。 （3）点击Config，设置对应的端口和线损，Scenario模式选择1 Cell 2 RF OUT。 （4）物理层进行设置注意：只有TDD需要设置此项。设置Uplink Downlink Configuration(0模式上行速率最大，5模式下行速率最高),实际测试可根据具体测试要求配置。 （5）连接类型选择Tsetmode。 MIMO设置如下，传输模式Transmission Mode选择TM3，无特殊要求，其他按照默认设置即可。 （6）PDCCH选项中要勾选Reduced

3、 PDCCH。Band和频率变化默认。 （7）然后打开信令，启动测试DUT，直至DUT与CMW500建立连接。 （8）点击BLER，进入BLER界面，设置subframes为10000，信令参数中TPC选项中，将Closed Loop改为Max Power。所以参数设置完毕后，点击“run”即可测试出下行物理层吞吐量。 （9）其他模式的参数设置与之基本类似。2、LTE应用层吞吐量测试步骤： 相比物理层测试，应用层的测试就相对复杂些。这里主要有三种测试方式：a) Ping包测试b) 灌包测试c) FTP下载测试 以下主要介绍下FTP下载测试方法，相比前两种测试方式，这种方法测出来的值更加准确些。

4、前两种测试方法在其他文档里有相应描述，这里就不一一详述。 应用层的参数设置跟物理层的参数设置大体一样，可以参考物理层设置。主要有以下几点不一样：1) 连接模式Connection Type选择Data Application；2) Band和频率变化均选择Blind Handover。仪器设备的连接方式如下图所示：（1） 所有参数设置完毕，进入信令界面，点击右边的Data Means进入应用层测试界面Data Application Measurement（这里需要说明下看仪器是否支持应用层测试，可以问下仪器厂商）。（2）接下来就是建立服务器：一种是手机端下载一个AndFTP工具（最新版），另

5、一种就是使用CMW500内部的服务器。下面使用CMW500自带服务器，点击配置服务Configure Services，进入Data Application Control,如下图所示。（3）打开FTP界面，可以看到有两种FTP服务类型FTP Server和FTP Traffic Generator。第1种需要点击右边的Add FTP user account进行服务器手动配置:User Name设置为1，Password设置为1，Confirm password设置为1，然后点击“OK”，配置完成（注意：这个参数只是个人设置，可以任意设置，但是必须与后面的FileZilla工具设置保持一致。
