电源三级防雷方案

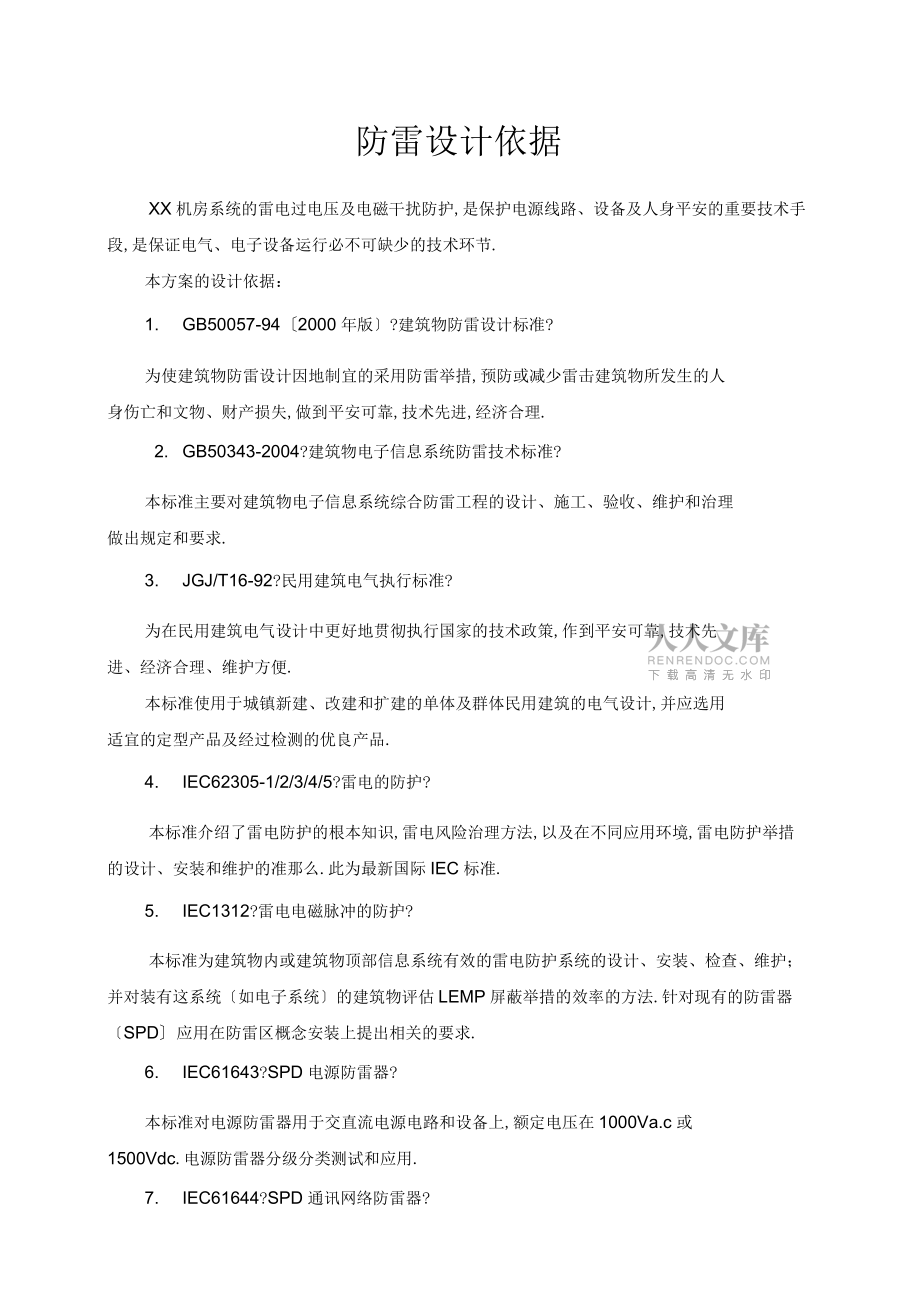

1、机房系统统合防雷设计单位：成都凯德曼科技二0一0年防雷设计依据XX机房系统的雷电过电压及电磁干扰防护,是保护电源线路、设备及人身平安的重要技术手段,是保证电气、电子设备运行必不可缺少的技术环节.本方案的设计依据：1. GB50057-942000年版?建筑物防雷设计标准?为使建筑物防雷设计因地制宜的采用防雷举措,预防或减少雷击建筑物所发生的人身伤亡和文物、财产损失,做到平安可靠,技术先进,经济合理.2. GB50343-2004?建筑物电子信息系统防雷技术标准?本标准主要对建筑物电子信息系统综合防雷工程的设计、施工、验收、维护和治理做出规定和要求.3. JGJ/T16-92?民用建筑电气执行标

2、准?为在民用建筑电气设计中更好地贯彻执行国家的技术政策,作到平安可靠,技术先进、经济合理、维护方便.本标准使用于城镇新建、改建和扩建的单体及群体民用建筑的电气设计,并应选用适宜的定型产品及经过检测的优良产品.4. IEC62305-1/2/3/4/5?雷电的防护?本标准介绍了雷电防护的根本知识,雷电风险治理方法,以及在不同应用环境,雷电防护举措的设计、安装和维护的准那么.此为最新国际IEC标准.5. IEC1312?雷电电磁脉冲的防护?本标准为建筑物内或建筑物顶部信息系统有效的雷电防护系统的设计、安装、检查、维护；并对装有这系统如电子系统的建筑物评估LEMP屏蔽举措的效率的方法.针对现有的防雷

3、器SPD应用在防雷区概念安装上提出相关的要求.6. IEC61643?SPD电源防雷器?本标准对电源防雷器用于交直流电源电路和设备上,额定电压在1000Va.c或1500Vdc.电源防雷器分级分类测试和应用.7. IEC61644?SPD通讯网络防雷器?本标准对通讯网络防雷器用于通信信号网络系统,这类防雷器内置过压过流元器件,额定电压在1000Va.c或1500Vd.c.o电源防雷器分级分类测试和应用.8. VDE0675?过电压保护器?过电压放电保护器电源防雷器适用于额定交直流电压在100V至1000V范围内之供电配电系统,对应于防雷器作出分级分类要求.XX公司机房系统的防护举措严格依据GB

4、50057-94第二类建筑物设计标准,具均压环、地网系统应符合国家规定要求.并每年对防雷设施进行检查,维护、接地装置的接地电阻是否满足要求.防雷设计方案现代综合防雷技术强调“全方位防护、综合治理、层层设防.XX公司机房系统的防雷及过电压保护是一种系统工程,它应具备有效的完备的等电位连接、良好的屏蔽、合理的接地、标准的综合布线、可靠的电涌保护器SPD等六个局部组成.防雷设计必须贯彻整体防护思想,将外部防雷举措和内部防雷举措整体同时考虑,做到平安可靠、技术先进、经济合理、施工维护方便.综合运用分流泄流、屏蔽、均压等电位、接地和过电压保护箝位等各项技术,构成一个完整的防护体系,才能取得最正确的效果.

5、一、XX公司机房系统的综合防雷设计应考虑环境因素、雷电活动规律、系统设备的重要性、发生雷灾后果的严重程度,分别采取相应的防护举措.1、本次工程在进行综合防雷设计时,应坚持全面规划、综合治理、优化设计、多重保护、技术先进、经济合理、定期检测、随机维护的原那么,进行综合设计及维护.2、系统综合防雷系统的防雷设计应采用直击雷防护整改、等电位连接、屏蔽、合理布线、共用接地系统和安装浪涌保护装置等举措进行综合防护.必须坚持预防为主、安全第一的指导方针.3、系统综合防雷系统应根据所在地区雷暴等级、设备放置在雷电防护区的位置不同,采用不同的防护标准.二、现场勘测情况XX公司机房位于市郊,整体地势处于山丘上,

6、整体土质较差,据测试土壤电阻率大约在100-500欧姆米左右.就公司布局而言,该库房共有2幢建筑,2幢建筑实体相连.监控机房在1幢1楼,计算机中央主机房在1幢5楼,计算机附机房在2幢3楼.楼宇的建筑结构为砖混结构,设有主体钢筋和暗敷避雷带；在接地环节,目前该区有一联合接地网,但按标准要求,需对计算机中央机房和监控机房的防雷接地另设一阻值小于4欧姆的地网,并与原地网保持一定距离,以预防地电位差引起的二次雷击对机房内设备产生冲击.在感应雷防护方面目前该楼未采取任何有效的感应雷保护举措.就供配电而言,该库区整体上是采用三相五线制的供电模式,从总配电房内分出.分别引出至1、2幢楼的一楼楼宇总配电柜内.

7、再从楼宇总配电柜分别向各楼层的分配电柜供电,然后从各楼层配电柜至各终端用电设备,如机房,电梯,照明等.三、评估XX公司确定雷电防护等级本方案主要依据国家标准GB50057-942000年版?建筑物防雷设计标准?、GB50343-2004?建筑物电子信息系统防雷技术标准?等相关标准及要求,结合XX公司实际现状和雷电防护需求,为其低压配电系统,设计出科学合理的、标准的、易于实施的雷电综合防护解决方案.根据GB50343-20043.1节要求,结合XX公司所在城市环境、所处地域环境的差异,以及电源系统重要程度、防护需求的不同,本方案将其划分多雷区防护等级作为此次综合防雷工程方案设计、工程施工的参考依

8、据.结合以上防护等级划分,依据国标标准GB50343-2004第4.3.1建筑物宜选择等级.表4.工1建玳成电上信息系统宙电防炉等镒的选择霆雷电防护等皴1,大型计算中央、大安遁信枢行,L家金融中央下限打、机场、大型港口.火车枢一细:站等.2甲级安至防范摹统.如国界文物、档案库的闭路电视监拴和报鲁确电3大型电子医疗设第,五星级宾第.e级1,中型计算中央中型通信根如,移动通信基站.大里体育场馆餐控系线、证券中央*Z,乙蛔平安防范摹疏,如省翘文物、苕案库的田踏电视监控户报警系统一3M达站.津湾站,嘉速公陆曲里和收费藕如a.中型电子医疗殴第5明星绕底星Lc慑1,卜型通后框加.电信H2大中型力推出税系统

9、.3三甲级以下真能D锻除上述即机©级以外一般用逖的电子信息设善XX公司机房系统属于乙级平安防范系统,属B级防护的根据第二类防雷建筑标准进行综合防雷设计四、XX公司的综合防雷解决方案1、计算机机房工程设计方案根据XX公司的实际特点、技术要求及设备重要性的区别,本着节约资金、合理配制、全面防护、方便安装的原那么了如下配置,请贵司参考：感应雷防护局部从感应雷防护的内容来看,根据招标方件要求,本次工程主要包括机房电源供配电系统的感应雷击防护和视频监控系统的感应雷击防护.具体实施方案如下：机房电源局部雷电电磁脉冲防护方案存在问题：电源线路缺乏有效的感应雷防护举措；实施依据：同样依据GB5034

10、3-2004?建筑物电子信息系统防雷技术标准?第5.4.1条5.4.2条的标准要求：电源线路多级SPM护,主要目的是到达分级泄流,预防单级防护随时过大的雷击电流而出现损坏概率高和产生高残压.通过合理的多级泄流能量配合,保证SPDW较长的使用寿命和设备电源端口的残压低于设备端口耐雷电冲击电压,保证设备平安.同时,浪涌保护器安装的数量应根据被保护设备的抗扰度和雷电防护分级确定.实施举措：为了保证防雷效果,同时依据贵单位提出的“重点部位重点防护原那么,我单位对贵单位的电源线路都采用多级防雷.具体如下：主要考虑电源线路的多级防护.a1.在整个区的的总配电房的电源总供电端安装一个三相电源避雷器型号：KD

11、M/M380-100数量：1支,作为该站主要电源系统供电的第一级保护.该型号的电源避雷器作为专门针对高原强雷区电源供配电系统设计的第一级雷电过电压保护器,通流量高达100KA该防雷器不仅能有效消除高强度雷电流对电源系统及设备的冲击,同时对供电线路中存在的浪涌过电压也有明显抑制作用.而且模块化的设计也便于安装和维护.a2.分别在1、2号楼的机房所在楼层分配电柜内安装一个箱式电源避雷器型号：KDM/B220-40数量：3支或模块式防雷器型号：KDM/M220-40数量：3支.此级防雷器通流量高达60KA采用途式设计,性能可靠、外形美观,安装方便.就性能而言已能完全通过保护该输电线路,同时预防浪涌过

12、电压对线路及设备的侵害.主要提供对整个机房供配电系统的电源第二级保护.a3.在机房的电源进线端UPS前端分别安装一个箱式电源避雷器型号：KDM/B220-20数量：3支或模块式防雷器型号：KDM/M220-20数量：3支.此级防雷器通流量高达40KA采用箱式设计,性能可靠、外形美观,安装方便.就性能而言已能完全通过保护该输电线路,同时预防浪涌过电压对线路及设备的侵害.主要提供对整个机房供配电系统的电源第三级保护.a4.在机房的电源UPS后端分别安装一个电源防雷插座型号：KDM/C220-10数量:3支.此级防雷器通流量高达20KA安装方便.主要提供对整个机房供配电系统的电5源精密级保护.机房电

13、源局部雷电电磁脉冲防护方案存在问题：电源线路缺乏有效的感应雷防护举措；实施依据：同样依据GB50343-2004?建筑物电子信息系统防雷技术标准?第5.4.1条5.4.2条的标准要求：电源线路多级SPM护,主要目的是到达分级泄流,预防单级防护随时过大的雷击电流而出现损坏概率高和产生高残压.通过合理的多级泄流能量配合,保证SPDW较长的使用寿命和设备电源端口的残压低于设备端口耐雷电冲击电压,保证设备平安.同时,浪涌保护器安装的数量应根据被保护设备的抗扰度和雷电防护分级确定.实施举措：为了保证防雷效果,同时依据贵单位提出的“重点部位重点防护原那么,我单位对贵单位的电源线路都采用多级防雷.具体如下：

14、主要考虑电源线路的多级防护.a1.在整个区的的总配电房的电源总供电端安装一个三相电源避雷器型号：LAYM100380M4数量：1支,作为该站主要电源系统供电的第一级保护.该型号的电源避雷器作为专门针对高原强雷区电源供配电系统设计的第一级雷电过电压保护器,通流量高达100KA该防雷器不仅能有效消除高强度雷电流对电源系统及设备的冲击,同时对供电线路中存在的浪涌过电压也有明显抑制作用.而且模块化的设计也便于安装和维护.a2.分别在1、2号楼的机房所在楼层分配电柜内安装一个箱式电源避雷器型号：LAYM4C220M2数量：3支或模块式防雷器型号：KDM/M220-40数量：3支.此级防雷器通流量高达60KA采用途式设计,性能可靠、外形美观,安装方便.就性能而言已能完全通过保护该输电线路,同时预防浪涌过电压对线路及设备的侵害.主要提供对整个机房供配电系统的电源第二级保护.a3.在机房的电源进线端UPS前端分别安装一个箱式电源避雷器型号：
