炼钢工艺设备

1、炼钢工艺设备3.10. 辅原料及铁合金供应概述 宁波建龙钢铁有限公司一期拟新建180t转炉炼钢连铸主车间，车间的主要设备有铁水脱硫设施2套（预留1套），180t顶底复吹转炉2座（预留转炉1座）、炉外精炼180tLF炉一座（预留1座、预留RH-KTB精炼炉1座），双流板坯机2台，年产钢水257.8万吨。转炉年平均出钢量180万t，最大出钢量150万t。转炉冶炼年需要各种辅助原料21.67万吨、铁合金料2.964万吨，精炼冶炼年需要各种物料4.46万吨。各散状料和铁合金料均为合格料，由汽车运至转炉炼钢车间辅原料地下受料仓和铁合金地下受料仓受卸，然后经带式输送机运往转炉炼钢车间主厂房转炉跨对应的高/

2、中位料仓贮存。工艺说明及主要设备机械化运输设施主要由辅原料上料系统、铁合金上料系统、辅原料投料系统、铁合金投料系统和LF炉加料系统五部分组成。（见图S67.83-V1、S67.83-V2、S67.83-V3、S67.83-V4、S67.83-V5和S67.83-V6）在冶炼需要时，各种辅原料及铁合金料经投料或加料系统进行计量并依次投入到冶炼容器中。(1)辅原料上料系统辅原料上料系统由10座辅原料地下受料仓、转运站和通廊等组成，其中2座活性石灰受料仓、1座杂用石灰受料仓和1座轻烧白云石受料仓为封闭式结构，其余受料仓设防雨棚和活动门。该系统主要设备有：电机振动给料机10台、电子皮带秤1台、带式输送

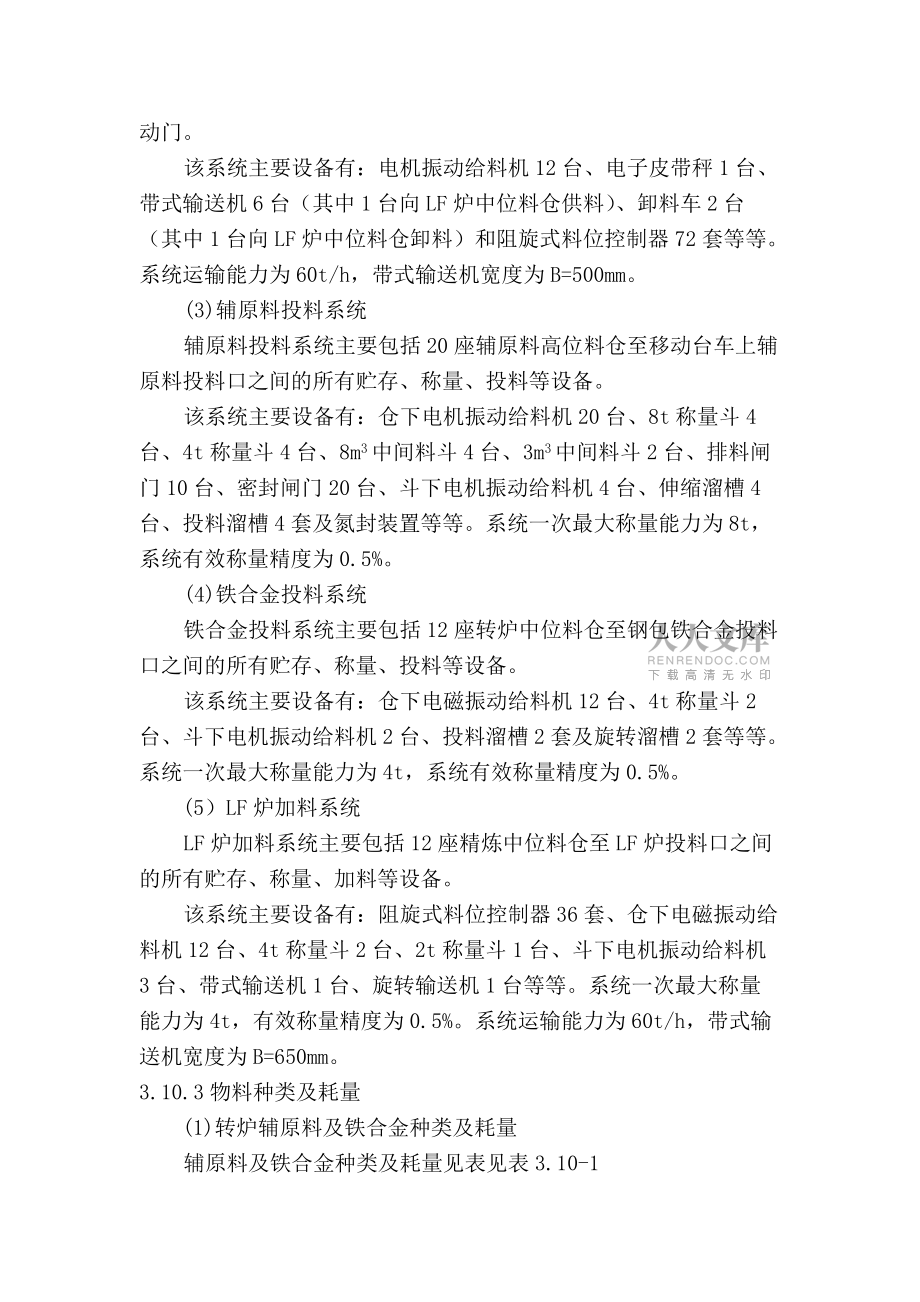

3、机3台、卸料车1台和阻旋式料位控制器60套等等。系统运输能力为250t/h，带式输送机宽度为B=800mm。(2)铁合金上料系统铁合金上料系统由12座铁合金地下受料仓、转运站和通廊等组成，其中1座石灰受料仓为封闭式结构，其余受料仓设防雨棚和活动门。该系统主要设备有：电机振动给料机12台、电子皮带秤1台、带式输送机6台（其中1台向LF炉中位料仓供料）、卸料车2台（其中1台向LF炉中位料仓卸料）和阻旋式料位控制器72套等等。系统运输能力为60t/h，带式输送机宽度为B=500mm。(3)辅原料投料系统辅原料投料系统主要包括20座辅原料高位料仓至移动台车上辅原料投料口之间的所有贮存、称量、投料等设备

4、。该系统主要设备有：仓下电机振动给料机20台、8t称量斗4台、4t称量斗4台、8m3中间料斗4台、3m3中间料斗2台、排料闸门10台、密封闸门20台、斗下电机振动给料机4台、伸缩溜槽4台、投料溜槽4套及氮封装置等等。系统一次最大称量能力为8t，系统有效称量精度为0.5%。(4)铁合金投料系统铁合金投料系统主要包括12座转炉中位料仓至钢包铁合金投料口之间的所有贮存、称量、投料等设备。该系统主要设备有：仓下电磁振动给料机12台、4t称量斗2台、斗下电机振动给料机2台、投料溜槽2套及旋转溜槽2套等等。系统一次最大称量能力为4t，系统有效称量精度为0.5%。 (5）LF炉加料系统LF炉加料系统主要包括

5、12座精炼中位料仓至LF炉投料口之间的所有贮存、称量、加料等设备。该系统主要设备有：阻旋式料位控制器36套、仓下电磁振动给料机12台、4t称量斗2台、2t称量斗1台、斗下电机振动给料机3台、带式输送机1台、旋转输送机1台等等。系统一次最大称量能力为4t，有效称量精度为0.5%。系统运输能力为60t/h，带式输送机宽度为B=650mm。3.10.3物料种类及耗量(1)转炉辅原料及铁合金种类及耗量辅原料及铁合金种类及耗量见表见表3.10-1 辅原料及铁合金种类及耗量表 表3.10-1序号物料名称单耗日需供料量年需要量 堆密度（t/m3）(kg/t钢)（t/d）（万t/a） 一辅原料1活性石灰503

6、8011.412轻烧白云石151143.4213铁皮或矿石201524.572.4或2.54萤 石430.40.9121.75杂用石灰322.80.68416钢包顶渣17.60.2281.27护炉渣215.20.4562小 计72221.67 二铁合金1硅铁4132.9643.52锰铁53.53硅锰合金23.54铝11.55其他13小 计132.964 三合计辅原料及铁合金735 24.634(2)LF炉物料种类及耗量物料种类及耗量见表3.10-2 物料种类及耗量表 表3.10-2序号物料名称单耗(kg/t钢)日耗量（t/d）年耗量（万t/a）堆密度（t/m3）1石灰868.7442.112萤

7、石18.5930.261.23锰铁 8 68.744 2.14钒铁5钼铁6硅铁7钛铁8铬铁9铌铁103合计 146.1 4.463.10.4工艺流程(1)辅原料上料系统 自 卸 汽 车 辅 原 料 地 下 受 料 仓 石 灰 (2) 石 灰 (1) 杂 用 石 灰 白 云 石 顶 渣 保 护 渣 备 用 萤 石 铁 皮 铁 矿 石给料机给料机给料机给料机给料机给料机给料机给料机 给料机给料机辅1#BC带式输送机 辅2#BC带式输送机（带电子皮带称） 辅3#BC带式输送机 卸料车 顶渣杂用石灰保护渣 石 灰(2) 备 用萤石白云石石灰(1)铁皮铁矿石极高料位 高料位低料位 一号转炉辅原料高位料仓

8、顶渣杂用石灰保护渣 石 灰(2) 备 用萤石白云石石灰(1)铁皮铁矿石极高料位 高料位 低料位二号转炉辅原料高位料仓(2)铁合金上料系统自 卸 料 汽 车自 卸 汽 车 铁 合 金 地 下 受 料 仓 石 灰 石 灰 萤 石锰铁钼铁 钒铁 硅 铁铌铁钛铁铬铁备用备用给料机 给 料 机 给 料 机 给 料 机 给 料 机 给 料 机 给 料 机 给 料 机 给 料 机 给 料 机 给 料 机 给 料 机 铁1#BC带式输送机铁2#BC带式输送机（带电子皮带称） 铁3#BC带式输送机 铁4#BC带式输送机 铁5#BC带式输送机 铁6#BC带式输送机 卸料车 卸料车 硅铁硅锰合金锰铁铝其他备用极高料

9、位 高料位 低料位 一号转炉铁合金中位料仓硅铁硅锰合金锰铁铝其他备用极高料位 高料位 低料位 二号转炉铁合金中位料仓 高碳铬铁备用钒铁铌铁钼铁硅铁钛铁锰铁铬铁萤石备用石灰石灰极高料位 高料位 低料位 LF 炉 中 位 料 仓 （3)辅原料投料系统 一号辅原料高位料仓 顶渣杂用石灰保护渣石灰(2)备用萤石白云石石灰(1)铁皮铁矿石-极高料位-高料位 -低料位给料机给料机给料机给料机给料机给料机给料机给料机给料机给料机密封闸门密封闸门 4t 称量斗 8t 称量斗 8t 称量斗 4t称量斗 排料闸门排料闸门给料机 排料闸门密封闸门密封闸门 密封闸门投料溜槽8m3中间料斗8m3中间料斗3m3中间料斗

10、排料闸门排料闸门 给料机投料溜槽投料溜槽投料溜槽伸缩溜槽伸缩溜槽投料溜槽投料溜槽 一号转炉一号钢包 二号辅原料高位料仓 顶渣杂用石灰保护渣石灰(2)备用萤石白云石石灰(1)铁皮铁矿石极高料位高料位 低料位给料机给料机给料机给料机给料机给料机给料机给料机给料机给料机密封闸门密封闸门 4t 称量斗 8t 称量斗 8t 称量斗 4t称量斗 排料闸门排料闸门给料机 排料闸门密封闸门密封闸门 密封闸门投料溜槽8m3中间料斗8m3中间料斗3m3中间料斗 排料闸门排料闸门 给料机投料溜槽投料溜槽投料溜槽伸缩溜槽伸缩溜槽投料溜槽投料溜槽二号钢包 二号转炉（4）铁合金投料系统 一号铁合金中位料仓硅铁硅锰合金锰铁

11、铝其他备用-极高料位-高料位 -低料位给料机给料机给料机给料机给料机给料机 4t称量斗 给料机 投料溜槽 旋转溜槽 一号钢包 二号铁合金中位料仓硅铁硅锰合金锰铁铝其他备用-极高料位-高料位 -低料位给料机给料机给料机给料机给料机给料机 4t称量斗 给料机 投料溜槽 旋转溜槽 二号钢包 (5）LF炉加料系统 LF 炉 中 位 料 仓备用钼铁钒铁铌铁钛铁硅铁锰铁铬铁萤石备用石灰石灰给料机给料机给料机给料机给料机给料机给料机给料机给料机给料机给料机给料机 4t 称量斗 2t称量斗 4t称量斗给料机给料机给料机 精1#固定可逆带式输送机 旋转输送机 FL 主要设备表辅原料上料系统主要设备表（见表3.1

12、0-3） 辅原料上料系统主要设备表 表3.10-3序号名称型号或规格单位数量1电机振动给料机安装Q=250t/h台102电子皮带称B=800mm台13辅1#带式输送机Q=250t/h、B=800mm、台14辅2#带式输送机Q=250t/h、B=800mm、台15辅3#带式输送机Q=250t/h、B=800mm、台16卸料车B=800mm台1铁合金上料系统主要设备表（见表3.10-4） 铁合金上料系统主要设备表 表3.10-4序号名称型号或规格单位数量1电机振动给料机安装Q=60t/h台122电子皮带称B=500mm台13铁1#带式输送机Q=60t/h、B=500mm、台14铁2#带式输送机Q=

13、60t/h、B=500mm、台15铁3#带式输送机Q=60t/h、B=500mm、台15铁4#固定可逆带式输送机Q=60t/h、B=500mm、台16铁5#带式输送机Q=60t/h、B=500mm、台17铁6#带式输送机Q=60t/h、B=500mm、台18卸料车B=500mm台2辅原料投料系统主要设备表（见表3.10-5） 辅原料投料系统主要设备表 表3.10-5序号名 称型号或规格单位数量1电机振动给料机安装Q=150-200t/h台2028t称量斗台434t称量斗台448m3中间料斗台453m3中间料斗台26排料闸门台107密封闸门台108电机振动给料机安装Q=60t/h台49投料溜槽套

14、410伸缩溜槽S=350mm台4铁合金投料系统主要设备表（见表3.10-6） 铁合金投料系统主要设备表 表3.10-6序号名称型号或规格单位数量1电磁振动给料机安装Q=60t/h台1224t称量斗台23电机振动给料机安装Q=60t/h台24投料溜槽套25旋转溜槽台25）LF炉加料系统主要设备表（见表3.10-7） LF炉加料系统主要设备表 表3.10-7序号名称型号或规格单位数量备注1电磁振动给料机安装Q=300t/h台1222t称量斗台134t称量斗台24精1#固定可逆带式输送机Q=300t/h、B=650mm台15旋转输送机Q=300t/h台1操作方式(1)上料系统值班人员随时检查地下受料

15、仓，及时通知有关部门用自卸汽车来料使地下受料仓保持适当的存料量。上料系统设有自动运转、半自动运转、集中手动和现场操作四种运转方式。自动运转采用PLC程序控制，根据转炉辅原料高位料仓或铁合金中位料仓或LF炉中位料仓的低料位信号，自动决定优先输送的料仓，将卸料车移至相应的高/中位料仓卸料口，并由与该料仓对应的地下受料仓自动启动振动给料机将指定的物料自动输送到满量料位。半自动运转采用PLC程序控制，通过手动设定，选择高/中位料仓仓位，由与该料仓对应的地下受料仓自动启动振动给料机输送设定量的指定料种。集中手动在控制室进行操作，通过手动设定，选择高/中位料仓仓位，启动卸料车，顺序启动带式输送机及手动依次

16、操作地下受料仓振动给料机，输送任意量的指定料种。现场操作在现场操作盘上进行，为无联动的单独运转，其目的是达到设备调试、维修和紧急停车后的处理。辅原料与铁合金上料系统集中控制单独设置一控制室。(2)投料及加料系统根据冶炼的需要，不同品种的转炉辅原料、铁合金和LF炉铁合金等物料由各自料仓下的电振给料机排出，经各自的称量斗计量，最后经投料溜槽投入转炉/钢包中，或经旋转输送机加入LF炉中。投料及加料系统设有自动运转、集中手动和现场操作机旁手动三种运转方式。辅原料投料系统与铁合金投料系统的集中控制设置在转炉控制室内，LF炉加料系统集中控制设置在LF炉控制室内。检测为实现料位检测和称量显示，辅原料投料系统、铁合金投料系统和LF炉加料系统均设有自动化仪表系统。机械
