1、四川信息职业技术学院电子工程系第3章 常用电子材料l 线材l绝缘材料l 印制电路板l 磁性材料l辅助材料本课主要内容本课主要内容四川信息职业技术学院电子工程系第3章 常用电子材料了解各种常用电子材料的分类、特点、性能参数和用途掌握正确选择和合理使用各类电子材料方法教学目的教学目的四川信息职业技术学院电子工程系第3章 常用电子材料教学重点与难点教学重点与难点u 教学重点教学重点掌握常用电子材料的分类、特点和性能参数u教学难点教学难点线材的选用绝缘材料的电气性能磁性材料的性能和指标四川信息职业技术学院电子工程系第3章 常用电子材料第3章 常用电子材料 通过这一章主要了解各种电子材料的分类、特点和性

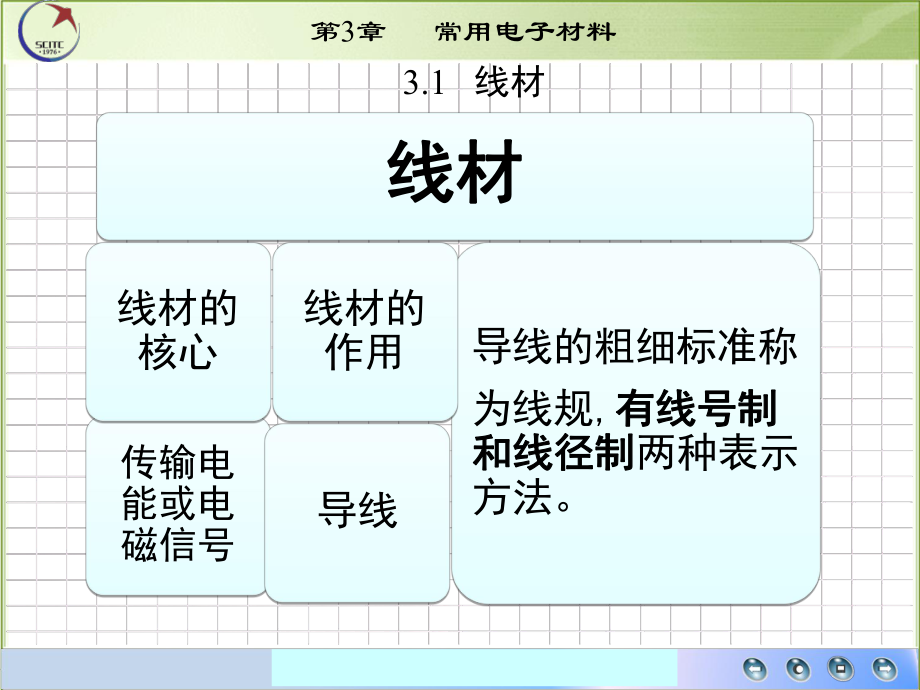

2、能参数,掌握正确选择和合理使用各类电子材料及元器件的方法。电子整机生产常用的电子材料线材绝缘材料印制板电路磁性材料粘合剂焊接材料四川信息职业技术学院电子工程系第3章 常用电子材料3.1 线材线材线材导线的粗细标准称为线规,有线号制有线号制和线径制和线径制两种表示方法。 线材的作用传输电能或电磁信号线材的核心导线四川信息职业技术学院电子工程系第3章 常用电子材料导线的分类四川信息职业技术学院电子工程系第3章 常用电子材料3.1.1 线材的分类裸导线:(又称裸线)是表面没有绝缘层的金属导线绝缘电线:是在裸导线表面裹上绝缘材料层电磁线:是由涂漆或包缠纤维做成的绝缘导线。可分为绕包线和漆包线两大类。主

3、要用于绕制电机,变压器,电感线圈等的绕组电线类电缆类电力电缆:电力电缆主要用于电力系统中的传输和分配电气装配用电缆:用于电器设备内部的安装连接线、信号控制系统中等通信电缆:包括电信系统中各种通信电缆、射频电缆、电话线和广播线等四川信息职业技术学院电子工程系第3章 常用电子材料电缆的构成导体主要材料是铜线或铝线,采用多股细线绞合而成。也有采用铜管或皱皮铜管作导体材料绝缘层由橡皮、塑料、油纸、绝缘漆、无机绝缘材料等组成,有良好的电气和机械物理性能。能防止通信电缆漏电和电力电缆放电屏蔽层一般用金属丝包或用细金属丝编织而成,能将电磁能限制在一定的范围内护套电线电缆绝缘层或导体上面包裹的物质称为护套。它

4、主要起机械保护和防潮的作用,有金属和非金属两种铠装为了增强电缆的抗拉强度及保护电缆不受机械损伤,有的电缆在护套外面还加有钢带铠装、镀锌扁钢丝或镀锌圆钢丝铠装等保护层电缆线结构如下图所示:四川信息职业技术学院电子工程系第3章 常用电子材料3.1.2 常用线材的主要用途分类名称型号主要用途裸单线圆铝线(硬、半硬、软)圆铜线(硬、软)镀锡软圆铜单线LY、LYB、LRTY、TRTRX供电线电缆及电器设备制品用(如电机、变压器等),硬圆铜线可用于电力及通用架空线路裸绞线铝绞线钢芯铝绞线LTLGJ、LGJQ、LGJJ供高低压输电线路用软接线铜电刷线(裸、软裸)纤维编软电软线(铜、软铜)TS,TSRTSX,

5、TSXR供电机、电器线路连接线用裸铜软绞线TRJ,TRJ-124供移动电器、设备连线连接线用型线扁铜线(硬、软)铜带(硬、软)铜母线(硬、软)铝母线(硬、软)TBY,TBRTDY,TDRTMY,TMRLMY,LMR供电机、电器、安装配电设备及其他电工方面用空心导线(铜、铝)TBRK,LBRK供水内冷电机、变压器作绕组线圈的导体常用裸线的型号和用途如下表:四川信息职业技术学院电子工程系第3章 常用电子材料分类名称型号主要用途漆包线油性漆包线Q中高频线圈及仪表、电器的线圈缩醛漆包铜线(圆、扁) QQ-13,QQB普通中小电机绕组、油浸变压器线圈、电器仪表用线圈聚氨脂漆包圆铜线QA-1要求Q值稳定的

6、高频线圈、电视用线圈和仪表用微细线圈聚脂漆包扁铜线QZ-12中小型电器及仪表用线圈改性聚脂亚氨漆包圆、扁铜线QZY-12,QZYHB高温电机、制冷电机绕组、干式变压器线圈、仪表线圈耐冷冻剂漆包圆铜线QF空调设备和制冷设备电机的绕组绕包线纸包铜线(圆,扁)Z,ZB油浸变压器线圈双玻璃丝包铜线(圆,扁)SBEC,SBECB中、大型电机的绕组聚酰胺薄膜绕包线Y,YB高温电机和特种场合用电机绕组特种电磁线换位导线QQLBH大型变压器线圈聚乙烯绝缘尼龙护套湿式潜水电机绕组线QYN,SYN潜水电机绕组常用电磁线的型号和用途如下表:四川信息职业技术学院电子工程系第3章 常用电子材料名 称 型 号主 要 用

7、途橡皮广播电缆SBPH用于无线广播、录音和留声机设备,固定安装或移动式电器设备连接。使用温度:5050橡皮软电缆YHR橡皮安装电缆SBH,SBHP聚氯乙烯绝缘同轴射频电缆SYV用于固定式无线电装置。使用温度4060空气-聚乙烯绝缘同轴射频电缆SIV-7耐高温射频电缆SFB适用于耐高温的无线电设备连接线,可传输高频信号。使用温度:55250铠装强力射频电缆SJYYP适用于传输高频电能。使用温度:4060双芯高频电缆SBVD适用于电视接收天线引线(馈线)。使用温度:4060聚氯乙烯安装电缆AVV适用于野外线路及仪表固定安装。使用温度:4060常用通信电缆的型号和主要用途如下表:四川信息职业技术学院

8、电子工程系第3章 常用电子材料分类名称型 号主要用途固定敷设电线橡皮绝缘电线BXW,BLXW,BXY,BLXY适用于交流500V以下的电气设备和照明装置,固定敷设。长期工作温度不超过65聚氯乙烯绝缘电线BV,BLV,BVR,BLVV,BV-105适用于交流电压450/750V及以下的动力装置的固定敷设绝缘软电线聚氯乙烯绝缘软电线BV,RVB(平行连接软线),RVS(双绞线),RWB,RV-105适用于交流额定电压450/750V及以下的家用电器、小型电动工具、仪器仪表及动力照明等装置,长期工作温度低于50,RV-105低于105橡皮绝缘编织软电线RXS,RX,RXH适用于交流额定电压为300V

9、及以下的室内照灯具、家用电器和工具等,长期工作温度不超过65橡皮绝缘平软型电线RXB适用于各种移动式的额定电压为250V及以下的电气设备、无线电设备及照明灯具等,长期工作温度不超过60户外用聚氯乙烯绝缘电线钢芯聚氯乙烯电线铅芯聚氯乙烯绝缘电线BVWBLVW适用于交流额定电压450/750V以下的户外架空固定敷设电线,长期允许工作温度为2070铜芯聚氯乙烯绝缘安装电线聚氯乙烯绝缘安装电线AV用于交流电压250V以下或直流电压500V以下的弱电流仪表或电信设备电路的连接,使用温度6070聚氯乙烯绝缘软电线AVR纤维聚氯乙烯绝缘安装线AVRP纤维聚氯乙烯绝缘安装线ASTV,ASTVRASTVRP适用

10、于电器设备、仪表内部及仪表之间固定安装用线。使用温度为4060专用绝缘电线绝缘低压电线QVR,QFR供汽车、拖拉机中电器、仪表连接及低压电线之用绝缘高压电线QGV,QGXV,QGVY汽车、拖拉机等发动机、高压点火器作连接线航空导与特殊安装线FVL,FVLP,FVN,FVNP用于飞机上的低压线的安装电力电缆油浸纸绝缘电缆ZLL,ZL,ZLQ,ZLLF,ZLQQ,ZLDF,ZLCY1kV35kV级,电网中传输电能之用塑料绝缘电缆VLV,VV,YLY110kV级,防腐性能好YJLV6kV220kV级橡皮绝缘电缆0.5kV35kV级用于发电厂、变电站等连接线气体绝缘电缆新型电缆(低湿超导)220kV5

11、00kV级电网中使用常用绝缘电线电缆的型号和用途如右表:四川信息职业技术学院电子工程系第3章 常用电子材料3.1.3 线材的选用 四川信息职业技术学院电子工程系第3章 常用电子材料电路条件四川信息职业技术学院电子工程系第3章 常用电子材料环境条件四川信息职业技术学院电子工程系第3章 常用电子材料 所选择的电线应具有良好的拉伸、耐磨损和柔软性,质量要轻,以适应环境的机械振动等条件。同时,易燃材料不能作为导线的敷层,以防止火灾和人身事故的发生。机械强度四川信息职业技术学院电子工程系第3章 常用电子材料3.2 绝缘材料四川信息职业技术学院电子工程系第3章 常用电子材料3.2.1 绝缘材料的分类四川信

12、息职业技术学院电子工程系第3章 常用电子材料3.2.2 绝缘材料的电气性能电介质的基本特性电导极化损耗老化击穿 绝缘材料在没有外电场作用时不呈现电的极性,而在外电场作用下,绝缘材料的两端出现了等量的异种电荷,呈现了电的极性,这种现象称为电介质的极化。 表征电介质极化程度的物理量称为介电常数(单位:F/m)。中性电介质的介电常数一般小于10,而极性电介质的介电常数一般大于10,甚至达数千。1、绝缘材料(电介质)的极化和介电常数四川信息职业技术学院电子工程系第3章 常用电子材料 绝缘材料并不是绝对不导电的材料,在外电场作用下总会有极微弱的电流流过,此电流称为漏导电流或漏导。绝缘材料的电导特性一般用

13、电阻率或电导率来定量地表示,其关系为=1/。绝缘材料的电阻率为:其中绝缘材料的电阻为R(),截面积为A(m2),长度为l,电阻率单位是m。lAR2、电阻率四川信息职业技术学院电子工程系第3章 常用电子材料 电介质的损耗是在电场作用下电介质中的能量损耗,简称介质损耗。电介质在直流电场作用下,只有由漏导电流引起的漏导损耗。而在交变电场作用下,除了漏导损耗外,还有因介质周期性极化而引起的极化损耗。一般总希望介质损耗越小越好。3、介质损耗 任何电介质,当外加电压超过某一临界值时,通过电介质的电流急剧增加,从而使电介质丧失绝缘性能,这种现象称为电介质的击穿。使电介质发生击穿时的临界电压称为电介质的击穿电

14、压,相应的临界电场强度称为电介质的绝缘强度(或称绝缘耐压强度)。4、电介质的击穿 电介质在使用过程中,由于受到各种因数的长期作用,最后会导致其丧失绝缘性能。这一不可逆的变化称为电介质的老化。5、电介质的老化四川信息职业技术学院电子工程系第3章 常用电子材料3.2.3 绝缘材料的非电性能热性能物理、化学性能机械性能四川信息职业技术学院电子工程系第3章 常用电子材料绝绝缘缘材材料料的的热热性性能能耐热性 是指绝缘材料承受高温作用的能力,即在规定期限内的高温作用下,不改变介质的物理、化学、机械等特性的能力热稳定性 是指材料在温度反复变化的情况下,不改变其物理、化学、机械、介电性能并能保持正常状态的能

15、力耐寒性 是指绝缘材料能保持正常的机械、物理性能的最低温度导热性 表示绝缘材料的传热能力。导热性能的好坏,以热导率(热导系数)的大小来表示。单位:瓦米开尔文(Wmk)粘度 粘度是液体绝缘材料、胶类材料和各种绝缘漆的重要性质之一,它表示液体内分子存在状况及其应变体积四川信息职业技术学院电子工程系第3章 常用电子材料绝缘材料的物理、化学性能四川信息职业技术学院电子工程系第3章 常用电子材料绝缘材料的机械性能四川信息职业技术学院电子工程系第3章 常用电子材料3.2.4 绝缘材料的用途四川信息职业技术学院电子工程系第3章 常用电子材料名称及标准号牌号特性及用途电缆纸QB131-61K-08,K-12,

16、K-17作35kV的电力电缆、控制电缆、通信电缆及其他电缆绝缘纸电容器纸QB603-72DR-在电子设备中作变压器的层间绝缘黄漆布与黄漆绸JB879-662010(平放)2210适用于一般电机电器衬垫或线圈绝缘黄漆管JB883-662710有一定的弹性,适用于电器仪表、无线电器件和其他电器装置的导线连接保护和绝缘环氧玻璃漆布适用于包扎环氧树脂浇注的特种电器线圈软聚氯乙烯(带)HG2-64-65作电器绝缘及保护用,颜色有灰、白、天蓝、紫、红、橙、棕、黄、绿等聚四氟乙烯电容器薄膜、聚四氟乙烯电容器绝缘薄膜SFM-1SFM-3用于电容器及电气仪表中的绝缘,适用温度6025酚醛层压纸板JB885-66

17、302130233023具有低的介质损耗,适用于无线电电信酚醛层压布板JB886-663025有较高的机械性能和一定的介电性能,适用于电气设备中做绝缘结构零部件环氧酚醛玻璃布板JB887-663240有较高的机械性能、介电性能和耐水性,适用于潮湿环境下做电气设备结构零部件常用绝缘材料及用途如下表:四川信息职业技术学院电子工程系第3章 常用电子材料3.2.5 常用绝缘材料1、气体绝缘材料 2、绝缘漆3、绝缘纤维制品 4、绝缘层压制品 5、绝缘薄膜6、绝缘油四川信息职业技术学院电子工程系第3章 常用电子材料1、气体绝缘材料 气体绝缘材料的功能是用于电气绝缘、冷却、散热、灭弧等。在电机、仪表、变压器

18、、电缆、电容器中得到广泛应用。四川信息职业技术学院电子工程系第3章 常用电子材料2、绝缘漆 绝缘漆是一种固化成绝缘膜或绝缘整体的重要绝缘材料。 绝缘漆主要用来浸渍多孔性绝缘零部件或涂覆在工件、材料表面。按用途绝缘漆可以分为浸渍漆和涂覆漆两大类。四川信息职业技术学院电子工程系第3章 常用电子材料3、绝缘纤维制品 其中合成纤维因具有良好的耐热性、耐腐蚀性、抗张强度高、介电性能好等优点,是一种有发展前途的新产品。四川信息职业技术学院电子工程系第3章 常用电子材料绝缘纸四川信息职业技术学院电子工程系第3章 常用电子材料又叫压纸板或纤维纸板。常用做保护材料和耐震绝缘零部件及浸在变压器油中做Y级绝缘材料绝

19、缘纸板因其坚韧和机械强度大而得名。适宜做小型电机槽楔或其它绝缘零部件钢纸板它的原材料及其制造工艺与钢纸板一样,仅仅是形状不同,它具有良好的加工性能,在电弧作用下能产生大量的气体可以帮助灭弧。适于用作熔断器、避雷器的管芯等钢纸管四川信息职业技术学院电子工程系第3章 常用电子材料4、绝缘层压制品四川信息职业技术学院电子工程系第3章 常用电子材料层压板 常用的是3240层压玻璃布板,另外,还有印刷电路用的敷铜箔板层压管 常用的层压管型号为3640环氧酚醛玻璃布管模压制品 常用的模压制品的型号是环氧酚醛玻璃布棒四川信息职业技术学院电子工程系第3章 常用电子材料 电工用绝缘薄膜的特点是厚度薄、柔软、耐潮

20、、电气性能和机械性能好。其厚度范围大致为0.0060.5毫米。薄膜主要用作电机、电器线圈和电线电缆绕包绝缘,以及作为电容器的介质。5、绝缘薄膜四川信息职业技术学院电子工程系第3章 常用电子材料绝缘体材料通常呈油状存在,所以液体绝缘材料又称绝缘油。 6、绝缘油作用在电工设备中,可用于填充间隙,增强设备的绝缘能力;可作为冷却剂,改善设备的冷却散热条件;可作为灭弧介质;可用于油浸纸介质电容器,以提高容量和击穿强度根据绝缘油的来源分类根据绝缘油的来源可以分为天然油和合成油两类。天然的绝缘油有矿物油和植物油,其中用量最大、用途最广的是矿物油。而矿物油中变压器油用量最大。合成油有氯化物、氟化物、硅化物等四

21、川信息职业技术学院电子工程系第3章 常用电子材料3.3 印制电路板3.3.1 覆铜箔板的种类与选用 纸基板 玻璃布板四川信息职业技术学院电子工程系第3章 常用电子材料因这类层压板价格低廉,机械强度低,易吸水,耐高温性能差(一般不超过100),主要用于低频和一般民用产品中这类层板基材的透明度良好,具有校好的机械加工性能,防潮性良好,工作温度较高这类层压板的电气和机械性能良好,加工方便,可用于恶劣环境和超高频电路中具有较宽的耐温范围(-23260),在200下可长期工作,并可在300下间断工作。它主要用在高频和超高频电路中四川信息职业技术学院电子工程系第3章 常用电子材料 覆铜箔板的选用主要是根据

22、产品的技术要求、工作环境和工作频率、经济性来决定的。在保证产品质量的前提下,优先考虑经济效益,选用价格低廉的覆铜箔板,以降低产品成本。覆铜箔层压板的选用四川信息职业技术学院电子工程系第3章 常用电子材料1、印制电路板的特点 印制电路是指在绝缘基板上的印制导线和印制元件系统。 印制电路板是具有印制电路的绝缘基板。印制电路板主要用于安装和连接元器件。 使用印制电路板制造的产品具有可靠性高,一致性、稳定性好,机械强度高、耐振、耐冲击,体积小、重量轻,便于标准化、便于维修以及用铜量小等优点。其缺点是制造工艺较复杂,单件或小批量生产不经济。3.3.2 印制电路板的特点和分类四川信息职业技术学院电子工程系

23、第3章 常用电子材料印制电路板的分类单面印制电路板单面印制电路板是在绝缘基板覆铜箔一面制成印制导线。它适用于对电性能要求不高的电路中如:收音机、收录机、电视机、仪器和仪表等双面印制电路板双面印制电路板是在两面都有印制导线的印制板。一般采用金属化孔连接两面印制导线。它适用于对电性能要求较高的通信设备、计算机、仪器和仪表等多层印制电路板它由几层较薄的单面或双面印制电路板(每层厚度在0.4mm以下)叠合压制而成。目前,广泛使用的有四层、六层、八层,更多层的也有使用软性印制电路板软性印制电路板也称柔性印制电路板,它可以分为单面、双面和多层三大类。此类印制电路板最大的特点是能折叠、弯曲、卷绕。软性印制电

24、路板在电子计算机、自动化仪表、通信设备中应用广泛四川信息职业技术学院电子工程系第3章 常用电子材料3.4.1 磁性材料的分类 反磁性物质,它们的相对磁导率小于1 顺磁性物质,它们的相对磁导率稍大于1 强磁性物质,又叫铁磁性物质,它们的相对磁导率远远大于1软磁材料,一般把容易磁化和退磁的磁性材料称为软磁材料,这种材料具有导磁率高和矫顽力低的优点。属于这类材料的有:电工纯铁、硅钢片、铁镍合金、软磁铁氧体等。硬磁材料(又称永磁材料),硬磁材料是指将所加的磁化场去掉后,仍能在较长的时间内保持强而稳定磁性的一类材料。它的主要特点是具有高矫顽力,主要用途是制造各种形状的永久磁铁和恒磁(如喇叭磁钢)。属于这

25、类材料的有:合金碳钢、铝镍钴、硬磁铁氧体等特殊性能的磁性材料,随着科学技术的发展,工程上需要很多的特殊性能的磁性材料。属于这类材料的有:矩形材料、压磁材料、恒导磁合金、磁温度补偿合金等3.4 磁性材料四川信息职业技术学院电子工程系第3章 常用电子材料 软磁材料在电气工业中用量最大。其主要功能是用来减小磁回路的磁阻,增强回路的磁通量,改善交流磁路和直流磁路的功能。3.4.2 软磁材料软磁材料的主要性能和指标软磁材料的性能指标最大磁导率m初始磁导率i磁饱和感应强度Bs铁损PFe 软磁材料的主要性能软磁材料在强磁场下使用,要求具有低的铁损和高的磁感应强度在弱磁场下使用的软磁材料,要求具有高的磁导率和

26、低的矫顽力在高频和较高频下工作的软磁材料,要求具有高的磁导率和低的矫顽力以及大的电阻率满足特殊要求的软磁材料。如:恒导磁软磁材料、矩磁材料等四川信息职业技术学院电子工程系第3章 常用电子材料软磁材料的种类金属软磁材料非属软磁材料软磁材料的特点软磁材料主要用来导磁软磁材料的应用范围用作变压器用作继电器的铁心或磁心用作听筒的膜片用作扬声器中的导磁零件四川信息职业技术学院电子工程系第3章 常用电子材料软磁材料的种类、特点和应用范围如右表:分类名称牌号主要用途金属软磁材料电磁纯铁 DT36用不磁体屏蔽、话筒膜片、直流继电器磁心等恒定磁场(不适用于交流)硅钢片DQ,QW系列作电源变压器、音频变压器、铁心

27、扼流圈、电磁继电器的铁心,还可作为驱动控制用微电机的铁心(低频)铁镍合金1J50,1J79系列作中、小功率变压器、扼流圈、继电器及控制微电机的铁心1J511J8587中、小功率的脉冲变压器和记忆元件,作扼流圈、音频变压器铁心,也可用于录音机磁头软磁合金1J6,1J12,J13,J16等微电机铁心、中功率音频变压器、水声和超声器件、磁屏蔽等非晶态软磁材料Fe,Fe-NiFe-Co系列50Hz400Hz电源变压器、20kHz200kHz开关电源变压器磁介质(铁粉心)Fe用于制造高频电路中磁性线圈(可达几十兆赫兹)非金属软磁材料铁氧体磁性材料(铁淦氧)锰锌铁氧体适用于2MHz以下的磁性元件,如滤波线

28、圈、中频变压器、偏转线圈、中波磁性天线等的磁心MnO,ZnO,Fe2O3高频性能(1MHz800MHz),用作短波天线磁棒及调频中周和高频线圈磁心四川信息职业技术学院电子工程系第3章 常用电子材料常用软磁材料把含碳量不大于0.04的工业纯铁中加入微量的硅、铝等元素,以提高电磁性能、纯度在98以上的铁,称为电工用纯铁电工用纯铁具有高的饱和磁感应强度、高的磁导率和低的矫顽力等优良的软磁特性。但其电阻率很低,铁损很大,在交变磁场中涡流损耗很大,故不适用于交流场合,是恒定磁场中工作的优良软磁材料电工用纯铁分为原料纯铁(型号DT1、DT2)、电子管纯(DT7、DT8、DT9)和电磁纯铁(DT3、DT、4

29、DT5、DT6)三种。工程技术上广泛采用的是电磁纯铁电工用纯铁硅钢片是由含硅(0.54.5)的铁合金经轧制而成的片状材料。它是电机、变压器等设备中必不可少的。主要用于强磁场强度的场合硅钢片按其制造工艺的不同分为热轧和冷轧两种。电机工业中大量使用的硅钢片,其厚度有0.30mm、0.35mm、0.5mm ,在高频技术中为减小涡流损耗,常用0.05mm0.2mm厚的薄型硅钢片硅钢片铁镍合金又称坡莫合金,其含镍量约为3080,为面心立方结构,这类合金的特点是起始磁导率i和最大磁导率max都非常高,且矫顽力Hc低,低磁场下磁滞损耗相当低,电阻率又比硅钢片高,因此可以用于频率较高的场合铁镍合金铁铝合金是以

30、铁和铝(约616)为主要元素组成,具有很高的电阻率,密度小、硬度高、耐磨性好。抗振动、抗冲击性能也好。在磁性能方面,有不少与价贵的铁镍合金相类似,所以逐渐用来代替铁镍合金。可以制成较为轻巧、涡流损耗小的器件铁铝合金非晶态金属软磁材料在结构上具有各向同性。因此具有优异的磁性能。它的电阻率很高,但损耗小、高频性能好、磁导率高、矫顽力低,主要用于小功率变压器非晶态金属软磁材料软磁铁氧体,具有半导体的性质,电阻率特别大,涡流损耗极小,可供很高频率范围内使用。但它的铁损小,其磁感应强度不如金属软磁材料大,所以不能用于大功率变压器等要求强大磁感应强度的磁性器件中铁氧体软磁材料四川信息职业技术学院电子工程系

31、第3章 常用电子材料 硬磁材料又称永磁材料,主要用来储藏和供给磁能,是用以制作永久磁体的一类磁性材料。常用于各种电声器件中。3.4.3 硬磁材料四川信息职业技术学院电子工程系第3章 常用电子材料金属永磁材料铝镍钴系(铸造粉末)稀土类永磁、塑性变形永磁用于微电机、扬声器耳机、继电器、录音机、电机、里程等永磁铁氧体、塑料铁氧体BaM扬声器、助听器、话筒等电声器件的永磁体以及电视显像管、耳机、薄型扬声器、舌簧开关、继电器、磁放大器、伺服电机和磁性信息存储器等硬磁材料的分类、用途见下表四川信息职业技术学院电子工程系第3章 常用电子材料3.4.4 特殊性能的磁性材料四川信息职业技术学院电子工程系第3章

32、常用电子材料3.5 辅助材料3.5.1 焊料1、概述焊接就是采用适当的焊料,将两种或两种以上相互分离的金属结合起来焊接在电子产品中,不仅能实现机械上的结合,更能完成电的连接焊接的作用有焊料和焊剂。焊料是一种合金,在焊接中起主要作用。而焊剂是一种化工材料,它的作用是加速焊接和提高焊接质量焊接的材料按组成的成分不同可分为锡铅焊料、银焊料和铜焊料等。按熔点不同可分为软焊料(熔点在450以下)和硬焊料(熔点高于450)焊料的分类在电子产品装配中,常用的是软焊料(即锡铅焊料),简称焊锡。它的使用比较普遍常用焊料四川信息职业技术学院电子工程系第3章 常用电子材料2、常用焊锡管状焊锡丝 是由助焊剂与焊锡制作

33、在一起做成管状,在焊锡管中夹带固体助焊剂抗氧化焊锡 是在锡铅合金中加入少量的活性金属,从而保护焊锡不被继续氧化。这类焊锡适用于浸焊和波峰焊含银焊锡 是在锡铅焊料中加0.5%2.0%的银,可减少镀银件中银在焊料中的熔解量,并可降低焊料的熔点焊膏 是由焊粉、有机物和溶剂组成,制成糊状物。它是表面安装技术中一种重要的贴装材料焊粉 焊粉是用于焊接的金属粉末四川信息职业技术学院电子工程系第3章 常用电子材料常用焊锡特性及用途见下表名称主要成分(%)熔点电阻率(mm2m1)抗拉强度(Mpa)主要用途锡锑铅10锡铅焊料HISnPb 1089910.15余量22043用于钎焊食品器皿及医药卫生物品39锡铅焊料

34、HISnPb 3959610.8余量1830.14547用于钎焊无线电元器件等58-2锡铅焊料HISnPb 58-239411.52余量2350.17038用于钎焊无线电元器件、导线、钢皮镀锌件等68-2锡铅焊料HISnPb 68-229311.52.2余量2560.18233用于钎焊电金属护套、铝管90-6锡铅焊料HISnPb 90-63456余量25659用于钎焊黄铜和铜四川信息职业技术学院电子工程系第3章 常用电子材料3.5.2 助焊剂助焊剂的作用主要用于锡铅焊接中有助于清洁被焊接面防止氧化增加焊料的流动性使焊点易于成形提高焊接质量四川信息职业技术学院电子工程系第3章 常用电子材料助焊剂

35、的分类无机类助焊剂 无机类助焊剂的化学作用强、焊接性能好。但有强烈的腐蚀作用,不宜在电子产品装配中使用,只能在特定场合使用(钎焊),并且焊后一定要清除残渣有机类助焊剂 这类助焊剂具有较好助焊性能,但具有一定程度的腐蚀性,残渣不易清洗,限制了它在电子产品装配中的使用树脂类助焊剂 这类助焊剂在电子产品装配中应用较广,其主要成分是松香。由于松脂残渣为非腐蚀性、非导电性、非吸湿性,所以这类助焊剂被广泛使用四川信息职业技术学院电子工程系第3章 常用电子材料四川信息职业技术学院电子工程系第3章 常用电子材料常用助焊剂的配方及用途如下表:品 种配方(g)酸 值浸流面积(m2)绝缘电阻()可焊性适用范围盐酸二

36、乙胺助焊剂盐酸二乙胺4、三乙醇胺6、特级松香20、正丁醇10、无水乙醇6047.667491.41011好整机手工焊、元器件、零部件的焊接盐酸苯胺助焊剂盐酸苯胺4.5、三乙醇胺2.5、特级松香23、无水乙醇70、溴化水杨酸1053.44182109中浸焊及手工焊HY-3A溴化水杨酸9.2、缓蚀剂0.12、改性内烯酸1.3、树脂A2,X-3过氯乙烯9.2、特级松香18、无水乙醇61.453.763511.21010中浸焊、波峰焊201助焊剂树脂A20、溴化水杨酸10、特级松香20、无水乙醇5057.976811.81010好元器件引线浸锡、波峰焊210-1助焊剂溴化水杨酸7.9、丙稀酸树脂101

37、 3.5、特级松香20.5、无水乙醇60551好印制板储存保护SD助焊剂SD6.9、溴化水杨酸3.4、特级松香12.7、无水乙醇7738.495294.5109好浸焊、波峰焊TH-1预涂助焊剂改性松香29、活化剂0.2、缓蚀剂0.02、表面活化剂1、无水乙醇709090%以上可焊率11011印制电路板预涂防氧化四川信息职业技术学院电子工程系第3章 常用电子材料3.5.3 阻焊剂四川信息职业技术学院电子工程系第3章 常用电子材料3.5.4 粘合剂 四川信息职业技术学院电子工程系第3章 常用电子材料粘合剂的分类四川信息职业技术学院电子工程系第3章 常用电子材料按胶膜的特殊性能分(特种粘合剂)导电胶具有良好的导电性能导磁
