文档简介

1、参数规格书（2011年版）一、概述护栏管灯又名"LED 数码管" ，因其常装入护栏上亮化环境而得名。集先进的微电脑数码控制技术、RGB （红绿蓝）三基色显示技术及军工塑胶壳体为一体，辅以PCB 电路板及相关电子元器件混合有序设计，是迄今为止的高科技灯具之一。以其丰富色彩、节能环保、轻便安全、长寿、防水、耐寒、耐高温及易于安装的特点，深受亮化工程商的青睐。本产品特别适合户外使用，是国家指定取代霓虹灯的最佳产品之一。真六段外控就是每条管里有受控的六个单元，每个单元的RGB 灯可单独或组合在接受控制器数据进行灰度变化而呈现出各种各样的色彩变化；帖片真六段外控是指里面的LED 灯是

2、SMD (小型化 封装。元件脚不用穿透线路板，而是表贴在线路板表面的一种形式。二、用贴片元器件生产LED 护栏管的优点 A:由于线路板整体厚度降低，LED 灯离管壳距离加长，所以R ，G ，B 三色LED 混色更好，色彩更柔和。B:零件的小型化和规则化更容易进行防水处理，比如刷防水胶或灌胶。C:机器贴装电子元件，不会出现普通插件元件难以防止的虚焊假焊等现象。D:线路板组装完成后表面整洁，元件端正，批量生产避免了人为因素产生的故障。外观高档，抗弯曲度提高。E ：贴片LED 灯珠为纯自动化生产，质量比较常规草帽灯更稳定耐用。三、对接线定义 大二芯信号线的蓝色线为-DATA 大二芯信号线的棕色线为-

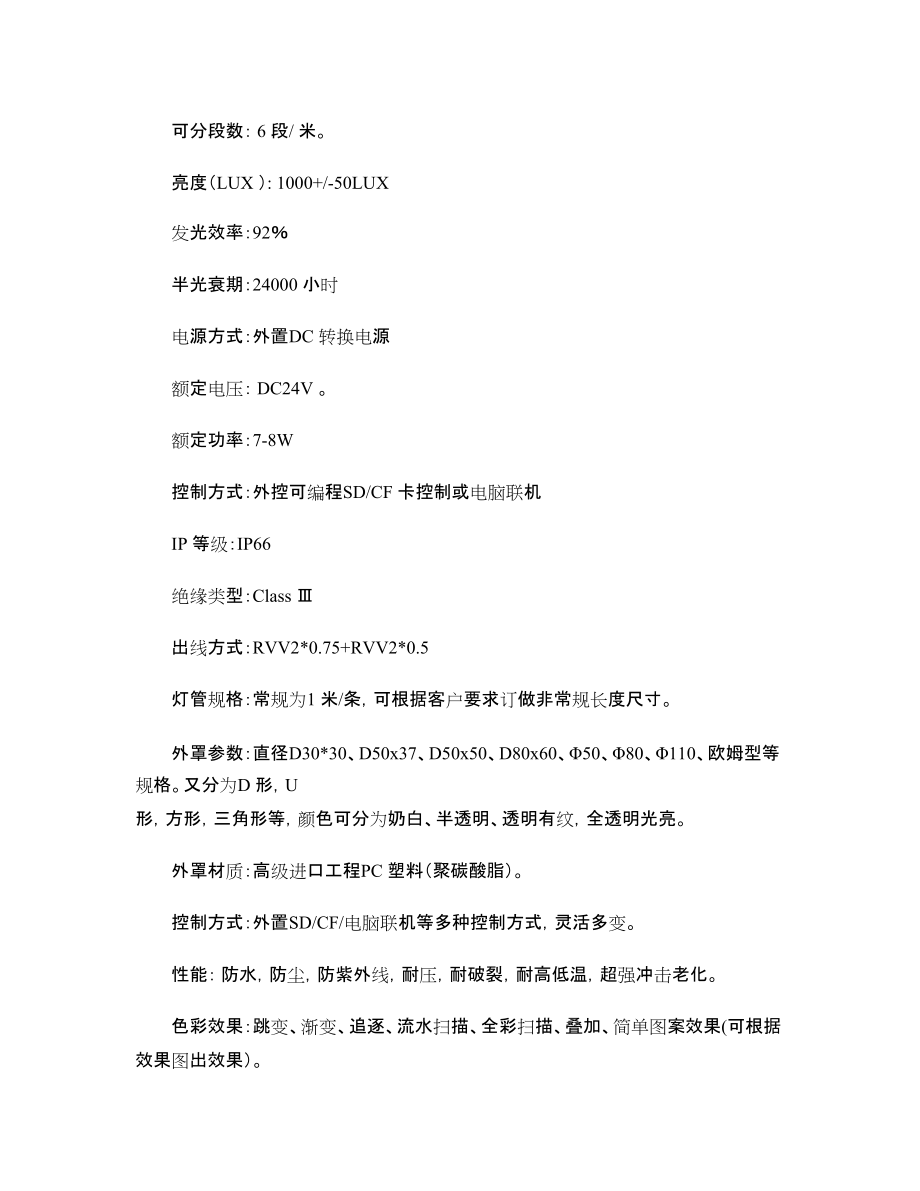

3、GND 小二芯电源的棕色线为-+24V 小二芯电源的棕色线为- -GND四、电气参数主要参数如下：产品型号：LED 数码管（HLGJZM108-6D-TP ）光源颜色：红、蓝、绿（全彩）光源封装：SMD3528 单芯单R 、G 、B 色LED 数量： 108 粒/米。可分段数： 6 段/ 米。亮度（LUX ）: 1000+/-50LUX发光效率：92半光衰期：24000 小时电源方式：外置DC 转换电源额定电压： DC24V 。额定功率：7-8W控制方式：外控可编程SD/CF 卡控制或电脑联机IP 等级：IP66绝缘类型：Class 出线方式：RVV2*0.75+RVV2*0.5灯管规格：常规

4、为1 米/条，可根据客户要求订做非常规长度尺寸。外罩参数：直径D30*30、D50x37、D50x50、D80x60、50、80、110、欧姆型等规格。又分为D 形，U 形，方形，三角形等，颜色可分为奶白、半透明、透明有纹，全透明光亮。外罩材质：高级进口工程PC 塑料（聚碳酸脂）。控制方式：外置SD/CF/电脑联机等多种控制方式，灵活多变。性能： 防水，防尘，防紫外线，耐压，耐破裂，耐高低温，超强冲击老化。色彩效果：跳变、渐变、追逐、流水扫描、全彩扫描、叠加、简单图案效果(可根据效果图出效果）。使用环境：户外、室内、-35至75。使用寿命：8 万-10 万小时。安装方式： 固壁式外观灯具图如下： 专业户外景
