1、【精品文档】如有侵权,请联系网站删除,仅供学习与交流物理性污染控制课程设计.精品文档.物理性污染控制课程设计说明书 姓名: * 学号:1013* 日期:2015/4/30目录一 课程设计任务书3二 课程设计计算书41、 课程目的42、 设计任务43、 吸声降噪的设计原则44、 计算步骤55、 参考文献9物理性污染控制课程设计任务书一、 设计任务:吸声降噪设计某工厂空压机房设有2台空压机,距噪声源2m,测得的各频带声压级如表1所示。现欲采用吸声处理使机房噪声降到90dB(A),选用NR8评价曲线,请选择吸声材料的品种和规格,以及材料的使用面积。表1 各频带声压级倍频带中心频率(Hz)631252

2、505001000200040008000声压级(dB)10395929284.58379.575.5二、 工程名称:空压机房降噪设计三、 房间尺寸10m(长)×6m(宽)×4m(高),容积V=240m3,内表面积S=248m2,内表面积为混凝土面。四、 噪声源位置:地面中央,Q=2五、 要求:按NR8设计。完成设计计算说明书一份。物理性污染控制课程设计计算书一、 课程目的物理性污染控制是高等学校环境工程专业的主要专业课程之一。课程设计是学生进行专业课学习、总结学生学习成果、培养高级工程技术人才基本训练的一个重要环节,是基础理论、基础知识的学习和基本技术训练的继续、深化和发

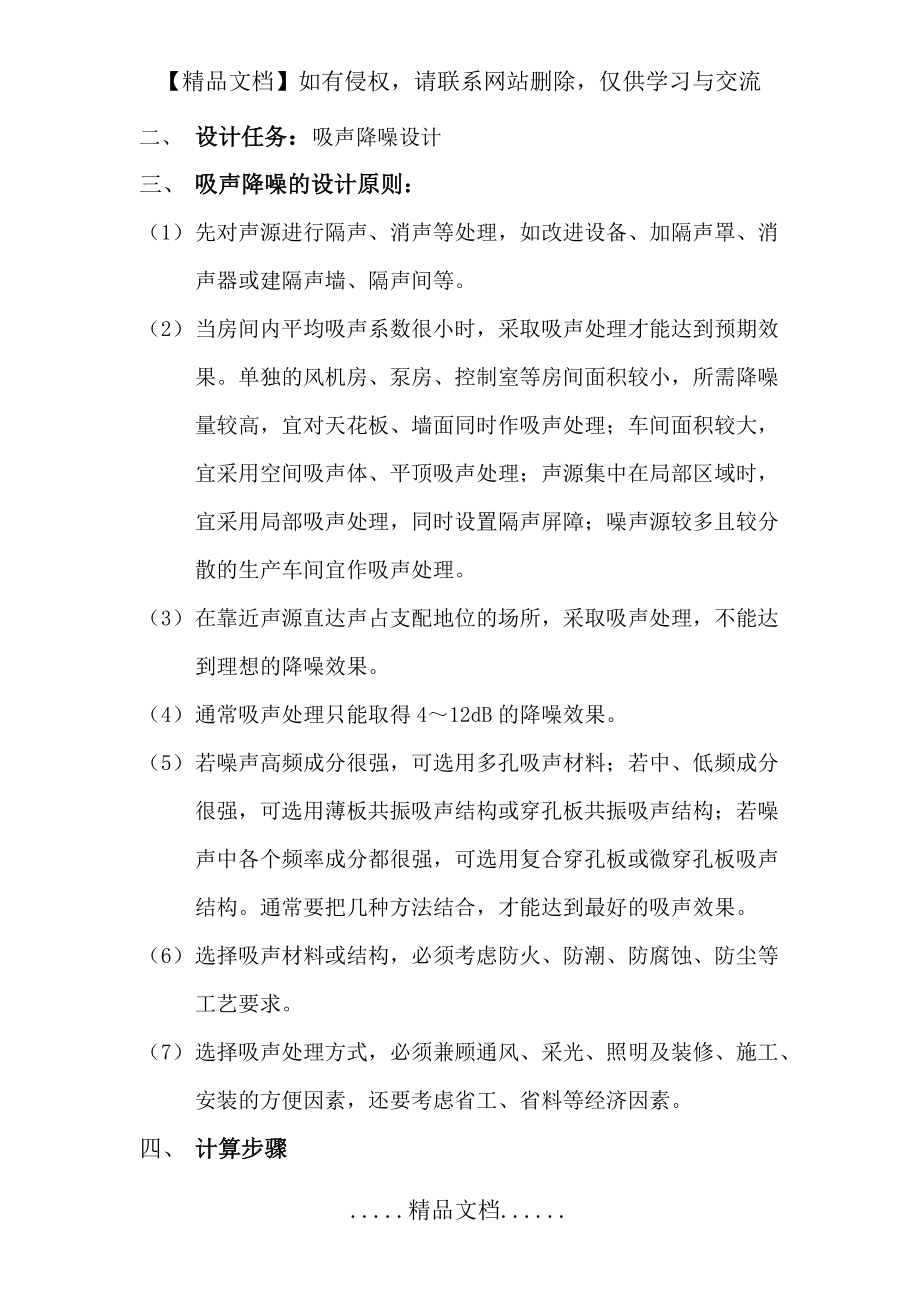

3、展。为促进学生掌握噪声治理工程的理论和技术,具备噪声治理工程的设计能力和综合利用相关专业知识的能力,本课程在完成课堂理论教学的同时开设课程设计。通过课程设计使学生了解噪声治理工程设计的基本知识和原则,使学生的基本技能得到训练。本课程的目的是通过课程设计,使学生能够综合运用和深化所学专业理论知识,培养其独立分析和解决一般工程实际问题的能力,使学生受到工程师的基本训练。二、 设计任务:吸声降噪设计三、 吸声降噪的设计原则:(1) 先对声源进行隔声、消声等处理,如改进设备、加隔声罩、消声器或建隔声墙、隔声间等。(2) 当房间内平均吸声系数很小时,采取吸声处理才能达到预期效果。单独的风机房、泵房、控制

4、室等房间面积较小,所需降噪量较高,宜对天花板、墙面同时作吸声处理;车间面积较大,宜采用空间吸声体、平顶吸声处理;声源集中在局部区域时,宜采用局部吸声处理,同时设置隔声屏障;噪声源较多且较分散的生产车间宜作吸声处理。(3) 在靠近声源直达声占支配地位的场所,采取吸声处理,不能达到理想的降噪效果。(4) 通常吸声处理只能取得412dB的降噪效果。(5) 若噪声高频成分很强,可选用多孔吸声材料;若中、低频成分很强,可选用薄板共振吸声结构或穿孔板共振吸声结构;若噪声中各个频率成分都很强,可选用复合穿孔板或微穿孔板吸声结构。通常要把几种方法结合,才能达到最好的吸声效果。(6) 选择吸声材料或结构,必须考

5、虑防火、防潮、防腐蚀、防尘等工艺要求。(7) 选择吸声处理方式,必须兼顾通风、采光、照明及装修、施工、安装的方便因素,还要考虑省工、省料等经济因素。四、 计算步骤(1) 由已知的房间尺寸可计算得,S天=S地=60m2 S墙1=S墙3=40m2 S墙2=S墙4=24m2(2) 由于房间内表面为混凝土面,查课本环境物理性污染控制工程P94可得混凝土(涂油漆)各频率下的吸声系数如下表(表2),即为处理前的吸声系数:混凝土地面(不涂油漆)/f/HZ1252505001000200040000.010.010.020.020.020.03由上表可求得:室内平均吸声系数=(0.01×2+0.02

6、×3+0.03)/6=0.018(3) 由已知得房间不同频率下测量的声压级Lp。由物理性污染控制P39上的NR曲线可得对应的NR数,从而可得房间允许的声压级值。由-可得不同频率下的Lp。 由Lp、,代入公式可得处理后不同频率下的平均吸声系数。 室内平均吸声系数=(0.01×2+0.02×3+0.03)/6=0.018代入得临界半径rc=1/4(Q×R/)1/2=1/4=0.43m<2m,所以,该房间的声场是混响声。以上计算得到的数据如下表(表3)所示:序号项目各倍频带中心频率下的参数说明125HZ250HZ500HZ1000HZ2000HZ4000

7、HZ95929284.58379.5现测允 许 值908582807876设计目标减 噪 量57104.553.5-处理前0.010.010.020.020.020.03查表处理后0.0320.0500.2000.0560.0630.068=×100.1Lp(4) 吸声材料的选择及计算由已知的表1可知该房间的中、低频成分很强,所以可选用薄板共振吸声结构或穿孔板共振吸声结构作为吸声材料。选择穿孔板共振吸声+玻璃棉、空气层结构为吸声材料,由“牺牲系数表”查得各频率下材料的吸声系数。如下表(表4):穿孔板+玻璃棉构造各频率下的吸声系数125HZ250HZ500HZ1000HZ2000HZ4

8、000HZ孔径9mm孔距15mm空气层厚500mm内填矿渣棉厚25mm0.850.700.800.900.850.70设:需安装材料面积为S材,则 S材(248-S材)×/248 >= 当f=125HZ时,0.85S材(248-S材)× 0.01/248 >=0.032S材>=6.5m2 当f=250HZ时,0.70S材(248-S材)× 0.01/248 >=0.050S材>=14.4 m2 当f=500HZ时,0.80S材(248-S材)× 0.02/248 >=0.200S材>=57.23 m2 当f=10

9、00HZ时,0.90S材(248-S材)× 0.02/248 >=0.056S材>= 9.11m2 当f=2000HZ时,0.85S材(248-S材)× 0.02/248 >=0.063S材>=13m2 当f=4000HZ时,0.70S材(248-S材)× 0.03/248 >=0.068S材>=14.07 m2所以S材>=57.23 m2因为 S天=60m2, 所以可在房间的天花板安装穿孔板+玻璃棉吸声材料当S材=60 m2时,反算此时各频率下的平均吸声系数=60(248-60)×/2481>当f=125

10、HZ时,=0.85×60(248-60)× 0.01/248=0.213 验算:=×100.1Lp Lp=13.28dB>5dB2>当f=250HZ时,=0.7×60(248-60)× 0.01/248=0.177验算:=×100.1Lp Lp=12.48dB>7dB3>当f=500HZ时,=0.80×60(248-60)× 0.02/248=0.208验算:=×100.1Lp Lp=13.18dB>10dB4>当f=1000HZ时,=0.90×60(248-

11、60)× 0.02/248=0.233验算:=×100.1Lp Lp=13.67dB>4.5dB5>当f=2000HZ时,=0.85×60(248-60)× 0.02/248=0.221验算:=×100.1Lp Lp=13.44dB>5dB6>当f=4000HZ时,=0.70×60(248-60)× 0.03/248=0.192验算:=×100.1Lp Lp=12.84dB>3.5dB序号项目倍频带中心频率说明1252505001000200040001穿孔板+玻璃棉吸声系数0.850

12、.700.800.900.850.702穿孔板+玻璃棉至少要达到的面积m26.514457239.111314073穿孔板+玻璃棉实际所用面积m2604处理后平均声级系数40.2130.1770.2080.2330.2210.1925减噪量Lp13.2812.4813.1813.6713.4412.84结论:综上可知,上面假设设计满足设计原则和要求,所以此吸声降噪设计方案成立,即可在房间的天花板(面积为60 m2)安装穿孔板+玻璃棉结构,以达到降噪的目的。而且由上面的验算可知采用该方案,有非常好的降噪效果。本方案可行。五、 参考文献1、 李连山、杨建设主编.环境物理性污染控制工程.武汉:华中科技大学出版社,20092、 李家华.环境噪声控制.北京:冶金工业出版社,19953、 马大猷.噪声与振动
