中国电信浙江公司直流远程供电系统技术要求试行

1、中国电信股份有限公司浙江分公司直流远程供电系统技术要求（试行）版本号：1.0中国电信股份有限公司浙江分公司前言随着通信技术的发展和网络演进，通信网络进一步扁平化。一方面核心网络非常集中，另一方面，通信末梢网元越发靠近客户，数量急剧膨胀。作为直接连接客户的末梢网元，其运行可靠性直接关系到客户网络的正常使用，直接与客户感知关联。除末梢线路外，末梢网元的供电可靠性是另一个直接关系到末梢网络正常运行的重要因素。为进一步提升网络质量，提高客户感知，在传统的开关电源、UPS等电源后备方式无法满足环境恶劣、停电频繁、停电时间长、发电不方便等区域后备电保障的情况下，特别提出了直流远程供电系统模型，制定直流远程

2、供电的系统相关技术要求。1. 范围本技术要求规定了通信用直流远程供电系统的组成，以及系统结构、安装场景、安装方式、安装要求、产品应用范围等。本技术要求适用于标称电压为140V280V的直流远程供电系统。本技术要求使用于处于通信网络末梢，安装于通信机房以外（如楼道、商务用房、楼顶、路边、杆上、野外等）的各类通信网元设备，包括无线类的室外基站、射频拉远、室内分布、直放站，数据类的一体化DSLAM、楼道交换机，以及交换接入类的EPON、室外AG等设备的远程供电。2. 术语、定义和缩略语下列术语、定义和缩略语适用于本技术要求：2.1. 中心基站适于作为区域供电中心的基站。2.2. 远供电源系统提供远程

3、电力供给的设备，本要求中特指直流远供电源系统。2.3. 局端电源设备安装于中心基站机房内的直流远供电源系统。2.4. 监控模块监控模块是对电源系统运行工况进行监视和控制的独立工作单元, 具备对系统的运行参数进行采集、显示及设置的功能，可根据系统状态进行自动控制和保护；同时具备接口通信功能，与外部计算机构成本地或远程集中监控系统。本要求中特指直流远供电源系统的监控模块。2.5. 节能模式远供电源系统根据模块的负载情况，自动调整模块的工作状态(模块关闭，开启，休眠等)，在保证整个系统供电安全的情况下，提高设备的使用效率，实现延长设备使用寿命并节能的目的。2.6. 远端供电模块安装于远端通信设备侧的

4、电源转换设备。2.7. 光纤复合低压电缆能够同时传输电能和光信号的复合型光缆。2.8. 绝缘监测对直流输出与地的绝缘度进行检测，判断是否发生接地故障或绝缘度降低。3. 供电系统组成、分类及应用场景3.1. 直流远程供电系统组成直流远程供电系统主要包括了提供通信设备正常运行的直流电源系统及馈电线路。直流远程供电系统在构成上，可由-48V基础电源系统、输入配电单元、直流电源转换模块(48VDC/140280VDC)、监控（保护）模块、输出及输出防雷模块、远端供电模块等部分组成。依据不同的场景需求，可选择适合的直流远程供电系统为通信设备供电。上述几部分组件安装在箱体或机柜内，相互配合，在远端设备市电

5、故障时使用中心基站蓄电池能量向通信设备提供保障电力。直流远程供电系统输出电压一般为140VDC，最高电压不超过280VDC。3.2. 供电方案直流远程供电方案适用于为通信网络末梢位置分散的小(微)型通信设备提供电力，当通信网络末梢设备就近无法取电、供电电力不稳定、日常维护困难时，宜采用远供供电方案。考虑到远供线路敷设的成本因素，远供线路的电缆线径不宜超过等效25mm2铜芯电缆的规格，每条供电线路长度不宜超过5km。为保证远供设备的用电质量，远程供电直流电源转换模块数量应采用N+1冗余方式配置，并配置监控模块。为保证远供电源网络的稳定运行，每条远供线路中级联的远端站点数量不宜超过5个，单套远供局

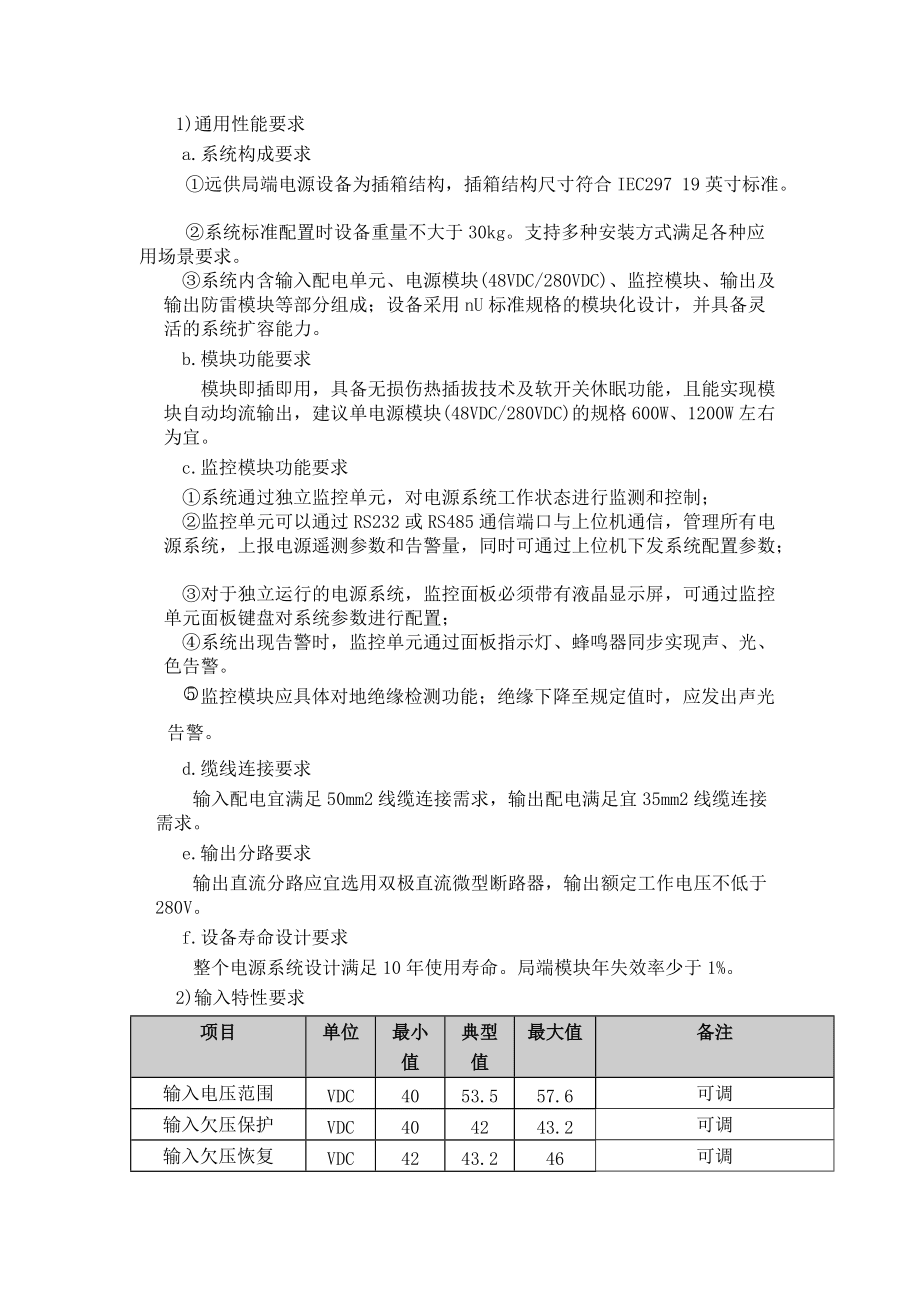

6、端电源设备所供电的远供线路数量不宜超过10个，为隔离其中单条线路的故障，需在每条线路上设置可以分离线路故障的监控回路或装置。一般情况下，远供设备通过将中心基站内已有的直流-48V基础通信电源经局端电源设备升压为直流140280V(可调)传送至远端，若远端交流中断时，通过远端模块转换成设备需要的用电标准，为远端通信设备供电。图323.3. 直流远供电源系统技术要求1. 直流远供设备技术要求(1)局端电源设备技术要求1)通用性能要求a.系统构成要求远供局端电源设备为插箱结构，插箱结构尺寸符合IEC297 19英寸标准。系统标准配置时设备重量不大于30kg。支持多种安装方式满足各种应用场景要求。系统

7、内含输入配电单元、电源模块(48VDC/280VDC)、监控模块、输出及输出防雷模块等部分组成；设备采用nU标准规格的模块化设计，并具备灵活的系统扩容能力。b.模块功能要求模块即插即用，具备无损伤热插拔技术及软开关休眠功能，且能实现模块自动均流输出，建议单电源模块(48VDC/280VDC)的规格600W、1200W左右为宜。c.监控模块功能要求系统通过独立监控单元，对电源系统工作状态进行监测和控制；监控单元可以通过RS232或RS485通信端口与上位机通信，管理所有电源系统，上报电源遥测参数和告警量，同时可通过上位机下发系统配置参数；对于独立运行的电源系统，监控面板必须带有液晶显示屏，可通过

8、监控单元面板键盘对系统参数进行配置；系统出现告警时，监控单元通过面板指示灯、蜂鸣器同步实现声、光、色告警。监控模块应具体对地绝缘检测功能；绝缘下降至规定值时，应发出声光告警。d.缆线连接要求输入配电宜满足50mm2线缆连接需求，输出配电满足宜35mm2线缆连接需求。e.输出分路要求输出直流分路应宜选用双极直流微型断路器，输出额定工作电压不低于280V。f.设备寿命设计要求整个电源系统设计满足10年使用寿命。局端模块年失效率少于1%。2)输入特性要求项目单位最小值典型值最大值备注输入电压范围VDC4053.557.6可调输入欠压保护VDC404243.2可调输入欠压恢复VDC4243.246可调

9、输入过压保护VDC56.457.660可调输入过压恢复VDC56.45758可调转换效率8590%/可调输入电话衡重杂音电压mV-2输入宽频杂音电压mV3.4 kHz150kHz：100150 kHz30MHz：30输入峰峰值杂音电压mV-20020MHz范围内输入冲击电流150%I额定输入电压条件下最大稳态输入电流峰值输入反射电流%*Iin-1%*Iin53.5V输入，满载输出测试3)输出特性要求项目单位最小值最大值备注直流输出高压*VDC140280可调输出效率85%90%局端48V输入，140280V输出，满载。稳压精度%*Vo-1%电源模块均流不平衡度%*Io-5%电压悬浮输出端对地绝

10、缘电阻不小于10兆欧，系统能对输出分路绝缘电阻进行实时监测。分路输出关断远端模块交流供电正常时，分路输出关闭。远端交流中断时，自动启动高压直流输出4)保护及监控告警功能要求：远供设备具有按输出分路进行保护的功能。局端电源设备保护功能输入过压保护可自恢复输入欠压保护可自恢复输出过压保护最高300VDC关断系统所有输出，并上报严重告警，重新工作需求人工干预输出欠压保护最低120VDC可自恢复短路保护保护时间50ms每次短路后即关闭输出5分钟。5分钟后允许开启输出。开路空载保护开路空载电流40mAI200mA如检测到负载开路，即关闭系统输出。开路恢复后5分钟，自动开始输出。开路保护时间50ms市电入

11、侵保护保护时间50ms当市电搭接在直流线路上，远供系统应停止高压输出，发出告警信号并上传，且设备应无损坏、不起火。入侵去除可自恢复。漏电保护漏电流检测保护1.65mAI30mA上传告警，同时关闭系统。可设置自恢复。漏电流保护时间50ms过温保护可自恢复浪涌保护局端直流输出端：能承受模拟雷击8/20us电流波形，幅值为20KA 连续5次接地保护任何供电导线接地时，或者对地直流电流超过0.5mA 时，局端设备应在200ms内停止输出，同时点亮保护指示灯，具备监控功率的设备应能上传该信号保护延时当设备进入各种保护状态直到故障排除以后，设备必须经过不小于5分钟的延时以后再恢复供电。监控/告警电源模块电

12、源模块面板显示工作状态显示，包括“正常”、“保护”、“故障”监控模块监控模块具有LCD显示，监控模块具备遥测、遥控和遥信功能，协议满足YDN23协议。遥测局端输入告警（欠压、过压）局端电源故障告警（欠压、过压、短路、过流、空载、过温、风扇故障）电源电力线搭接和漏电流告警电源模块输出电压、电流局端系统输出电压、电流遥控电源系统开、关机注明:如果输出电源的任意单极与电力线搭接及单极对地短路时，因显示漏电流超标告警。 (2)远端供电模块技术要求1)特性要求a.远端供电模块：输入(140280VDC/48VDC)输出：交流220V、直流48V、直流280V。b.远端电源适配器具备灵活的扩容能力，以满足

13、总输出负载的需要。c.输入为本地交流220V或远供140280V直流电压，输出稳压，输出电压可选直流48V、交流220V或直流280V（按设备所需），输出精度满足通信行业相关标准。d.本地交流电压正常时，以本地交流供电；本地交流中断时，转换成远供电源供电，转换时间小于10mse.设备转换效率DC/DC 90%，DC/AC 85%。f.设备外形要求体积小、重量轻，且散热、抗干扰能力强，便于各种场景的安装；外壳防护等级满足室外及恶劣条件下安装要求。2)参数要求输入直流电压标称140280VDC（用户设定）交流176253V输出特性输出电压按设备所需 40VDC280VDC或交流220V电压调整率

14、2%输出功率500W（按负载功率所需）效率90%保护过压、过流、过载等保护冷却方式自然冷却环 境工作温度-10+55满负荷相对湿度0%95%非结露存储温度-40+70噪音42dB3)保护功能a.远端模块具有输入防反接或极性自动翻转功能；b.远端模块具有自动欠压保护、过压保护、限流保护、短路保护功能；保护能力满足通信行业相关标准。4)防雷要求远端模块电源直流输入端口、输出端口应能能承受20KA、8/20s的雷击。4. 远供线路要求4.1. 远供电缆要求1. 远供线路电缆截面积及单元芯数应满足远供线路远期工程的需求，电缆材质应满足相关通信行业电缆标准。2. 远供线路电缆应针对敷设场景的不同，选用类

15、型适合在架空、埋地、室内、管井中敷设的电力电缆。3. 考虑到远供线路电缆的实际应用环境并保证今后的耐用性，建议工程中采用铠装耐火电缆。4. 建议谨慎选用性能工艺质量优良的光纤复合低压电缆进行长距离线路（需复接）施工，以避免今后增加维护抢修难度；一般情况下长距离线路施工可采用传统的电缆和传输光缆各自单独布放的形式进行缆线敷设。5. 电缆缆芯介质可选用铜芯或铝芯，由于铝芯材质在等效载流量情况下，相比铜芯电缆质量轻、价格低，且户外的防盗性优于铜芯电缆，建议在户外布放(尤其是架空布放)时使用铝芯电缆替代铜芯电缆。6. 当使用铝电缆时，必须注意做好铜铝转换处的抗氧化工作，以防止接头处老化造成的线路故障。

16、7. 若远供线缆布放线路完全或部分在室外，线缆宜选用带有金属屏蔽层或铠装的阻燃护套线缆；若供电线缆完全在室内布放时，依据场景实际情况可不使用屏蔽电缆；但为防止鼠害、虫害或意外损伤，宜选用铠装阻燃电缆。8. 当远供线路采用架空或直埋方式敷设时，宜选用铠装电缆。9. 远供线路电缆电压耐受等级要求为1KV，拉远线路电缆输送直流电力，建议使用双芯电缆；要求外皮颜色为橙色，且要求电缆厂家在外皮醒目加印“带电危险勿触”的字样；内部双芯线缆外皮颜色分别为红色和黑色，红正，黑负。10. 采用复合光缆远程供电时，应在光缆外皮每隔100米醒目加印“带电危险勿触”等字样。11. 远供电缆线径规格宜选用1.5mm22

17、5mm2为宜，线径规格不宜超过等效25mm2铜芯电缆的规格。4.2. 远供线路微型断路器的选择与配置1. 远程供电直流回路中的各级供电设备间应加装断路器，进行有效隔离和保护。2. 远程供电直流回路中的各级供电设备间所加装的直流断路器，其脱扣特性应注意上下级之间的搭配,以达到分级保护的效果。3. 远程供电直流回路中的各级供电设备间所加装的直流微型断路器，应采用双级直流微型断路器，当切断回路供电时，应同时切断正极和负极回路；同时所配置的断路器应满足电压防护等级的要求。4. 远程供电直流回路中的末端通信设备负荷小于100W时，也可配置微型直流熔断器进行保护。4.3 复合光缆远供线路维护要求： 1、所

18、有使用的维护工具与人体接触部位必须绝缘；2、线路施工及维护时必须有专业电工操作人员持证上岗，并使用绝缘剪刀，身体任何裸露部位严禁同时接触正负两极。 3、内嵌电力电缆断开后，等待2分钟后迅速用绝缘胶布做好绝缘处理；断开的电力电缆接通后，应尽快在2分钟内做好绝缘处理（务必在远程设备供电前做好绝缘处理，一般为5分钟内）5. 系统的防雷与接地5.1. 设备的防雷与接地1. 直流远供局端设备的直流输出端应具备防雷功能，独立的防雷模块最大通流容量宜为20KA、8/20s，防护等级为C级。2. 当架空线路的末端至远端供电模块间的电缆达不到50m的埋地长度要求时，最短埋地长度不宜小于15m，并应在远端供电模块前加装室外型雷电过电压保护设备；设备防护等级应为20KA、8/20s，C级，且设备外壳应做到与联合地网的接地扁钢切实有效地电气连接。5.2. 线路的防雷与接地1. 直流远供电源系统(140280V)采用全程浮地方式，线路全程严禁正负极接地。2. 若远供线缆布放线路完全或部分在室外，线缆宜选用带有金属屏蔽层或铠装的阻燃护套线缆，屏蔽层或铠装层两端均需可靠接地；室内部须严格做好保护接地，远端部分须严格做好
