蓝牙耳机成品组装QC工程图

1、1进料收物料栈板.叉车.电子称确认产品实物/数量与订购单/送货单一致。供货商与BOM指定相符，包装外观与规格要求相符要有ROHS标识。设备要及时保养，仪器要校验。1.产品防护的控制程序目视.点数.称重100%每批1.送货单2.订购单RoHS物料需要进行标示区分，并摆放于专属区域。仓库知会采购、供应商2IQC进料检验对来料进行品质抽样检验数字表、LCR电桥、卡尺、电声测试仪、显微镜、电池检测仪、直流稳压电源、扫频仪。原材料外观，尺寸，电气性能，机械特性，物理特性要与样品及材料承认书相符。所有的仪器要定期外校，定期保养。1.各相应的物料检验作业指导书目视.量测1.依批次检验2.MIL-STD-10

2、5E level II, AQL：MA：1.0MI：2.5每批1.IQC来料检验报表2.进料验收单3.供应商纠正预防报告量测的设备需要专用。RoHS物料需要进行标示区,并摆放于专属区域。品检/仓库异常联络本部门主管3仓储仓储防潮箱.温湿度管控仪注意防潮，防静电。机型数量标识要准确，做好先进先出管制。湿度与温度值。1.产品防护的控制程序目视100%每批1.温/湿度管制P-Chart。2.物料标识卡。3.物料结存卡。RoHS物料需要进行标示区分，并摆放于专属区域。仓库异常联络本部门主管4发料仓管员依据生产订单配料发料给生产备料物架/电子秤材料名称/规格/料号与BOM相符，数量与生产订单一致。材料有

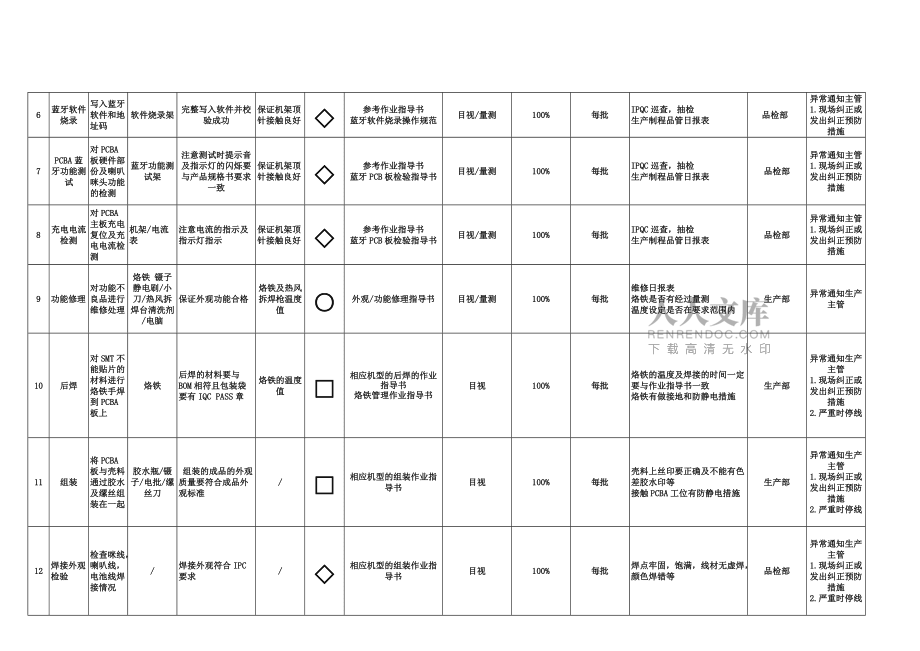

3、IQC PASS标识设备注意保养，仪器定期外校产品防护的控制程序 目视100%依工单制令1.套料单。2.领料单。RoHS物料需要进行标示区分，并摆放于专属区域。仓库异常通知主管5分板(手工分板或分板机分板)将大片连板分成PCS小板自动分板机不能损坏板上线路保持切刀锋利，分板机要定期保养参考作业指导书蓝牙软件烧录操作规范目视100%每批IPQC巡查，抽检生产制程品管日报表品检部异常通知主管1.现场纠正或发出纠正预防措施 6蓝牙软件烧录写入蓝牙软件和地址码软件烧录架完整写入软件并校验成功保证机架顶针接触良好参考作业指导书蓝牙软件烧录操作规范目视/量测100%每批IPQC巡查，抽检生产制程品管日报表

4、品检部异常通知主管1.现场纠正或发出纠正预防措施 7PCBA蓝牙功能测试对PCBA板硬件部份及喇叭咪头功能的检测蓝牙功能测试架注意测试时提示音及指示灯的闪烁要与产品规格书要求一致保证机架顶针接触良好参考作业指导书蓝牙PCB板检验指导书目视/量测100%每批IPQC巡查，抽检生产制程品管日报表品检部异常通知主管1.现场纠正或发出纠正预防措施8充电电流检测对PCBA主板充电复位及充电电流检测机架/电流表注意电流的指示及指示灯指示保证机架顶针接触良好参考作业指导书蓝牙PCB板检验指导书目视/量测100%每批IPQC巡查，抽检生产制程品管日报表品检部异常通知主管1.现场纠正或发出纠正预防措施9功能修理

5、对功能不良品进行维修处理烙铁 镊子 静电刷/小刀/热风拆焊台清洗剂/电脑保证外观功能合格烙铁及热风拆焊枪温度值外观/功能修理指导书目视/量测100%每批维修日报表烙铁是否有经过量测温度设定是否在要求范围内生产部异常通知生产主管10后焊对SMT不能贴片的材料进行烙铁手焊到PCBA板上烙铁后焊的材料要与BOM相符且包装袋要有IQC PASS章烙铁的温度值相应机型的后焊的作业指导书烙铁管理作业指导书目视100%每批烙铁的温度及焊接的时间一定要与作业指导书一致烙铁有做接地和防静电措施生产部异常通知生产主管1.现场纠正或发出纠正预防措施 2.严重时停线11组装将PCBA板与壳料通过胶水及缧丝组装在一起胶

6、水瓶/镊子/电批/缧丝刀 组装的成品的外观质量要符合成品外观标准/相应机型的组装作业指导书目视100%每批壳料上丝印要正确及不能有色差胶水印等接触PCBA工位有防静电措施生产部异常通知生产主管1.现场纠正或发出纠正预防措施 2.严重时停线12焊接外观检验检查咪线，喇叭线，电池线焊接情况/焊接外观符合IPC要求/相应机型的组装作业指导书目视100%每批焊点牢固，饱满，线材无虚焊，颜色焊错等品检部异常通知生产主管1.现场纠正或发出纠正预防措施 2.严重时停线13充电开机检测对半成品充电及开机检测电流表注意电流的指示及指示灯指示/参考作业指导书蓝牙PCB板检验指导书目视/量测100%每批IPQC巡查

7、，抽检生产制程品管日报表品检部异常通知生产主管1.现场纠正或发出纠正预防措施 2.严重时停线14电脑联机测试用IVT对成品蓝牙硬件部份及喇叭咪头的检测电脑/USB DONGLE注意测试时提示音及指示灯的闪烁要与产品规格书要求一致/参考作业指导书蓝牙耳机通用检验标准目视/量测100%每批IPQC巡查，抽检生产制程品管日报表品检部异常通知主管1.现场纠正或发出纠正预防措施 15电声测试成品喇叭咪头灵敏度及失真度的检测电声仪/显示器/机架/参考作业指导书蓝牙耳机通用检验标准目视/量测100%每批IPQC巡查，抽检生产制程品管日报表品检部异常通知主管1.现场纠正或发出纠正预防措施 16外观检验对蓝牙耳

8、机成品外观进行全检/组装的成品的外观质量要符合成品外观标准/参考作业指导书蓝牙耳机通用检验标准目视/量测100%每批IPQC巡查，抽检生产制程品管日报表品检部异常通知主管1.现场纠正或发出纠正预防措施17外观/功能修理对外观及功能不良品进行维修烙铁 镊子 静电刷/小刀/热风拆焊台清洗剂/电脑保证外观功能合格烙铁及热风拆焊枪温度值外观/功能修理指导书目视/量测100%每批维修日报表烙铁是否有经过量测温度设定是否在要求范围内生产部异常通知主管18QA抽验出货批量抽验（外观及功能）电脑/USB DONGLE外观符合标准，功能符合产品规书/参考作业指导书蓝牙耳机通用检验标准目视/量测依AQLMA：1.0MI：2.5每批QA检验报表品质异常处理单QA抽检不合格品分析处理
