斜板式隔油池技术描述

1、斜板式隔油池技术描述一、原理斜板式隔油池是20世纪70年代发展起来的一种含油污水除油 装置。设计斜板式隔油池如同设计斜板式沉淀池一样， 都是应用密度 差分离理论，研究颗粒从水中分离与油珠从水中分离的规律。 主要构 件为由多层波纹板所组成的斜置板组，含油污水在板与板之间所形成 的平行流道中流过。 由于浮力作用，油滴上浮后碰到板面，即在板 下聚集并沿斜板向前移动至斜板出口，形成大油滴而浮升至水面。由于流道当量直径较小，故在较高处理量下仍可保持层流状态， 且具 有很大的浮升面积，因而除油效率较高，在国内外得到广泛应用。斜板式隔油池的结构示意如图 3-22所示。m 3 2劇梅式隔愉池的茁构示总岀水鶯斜

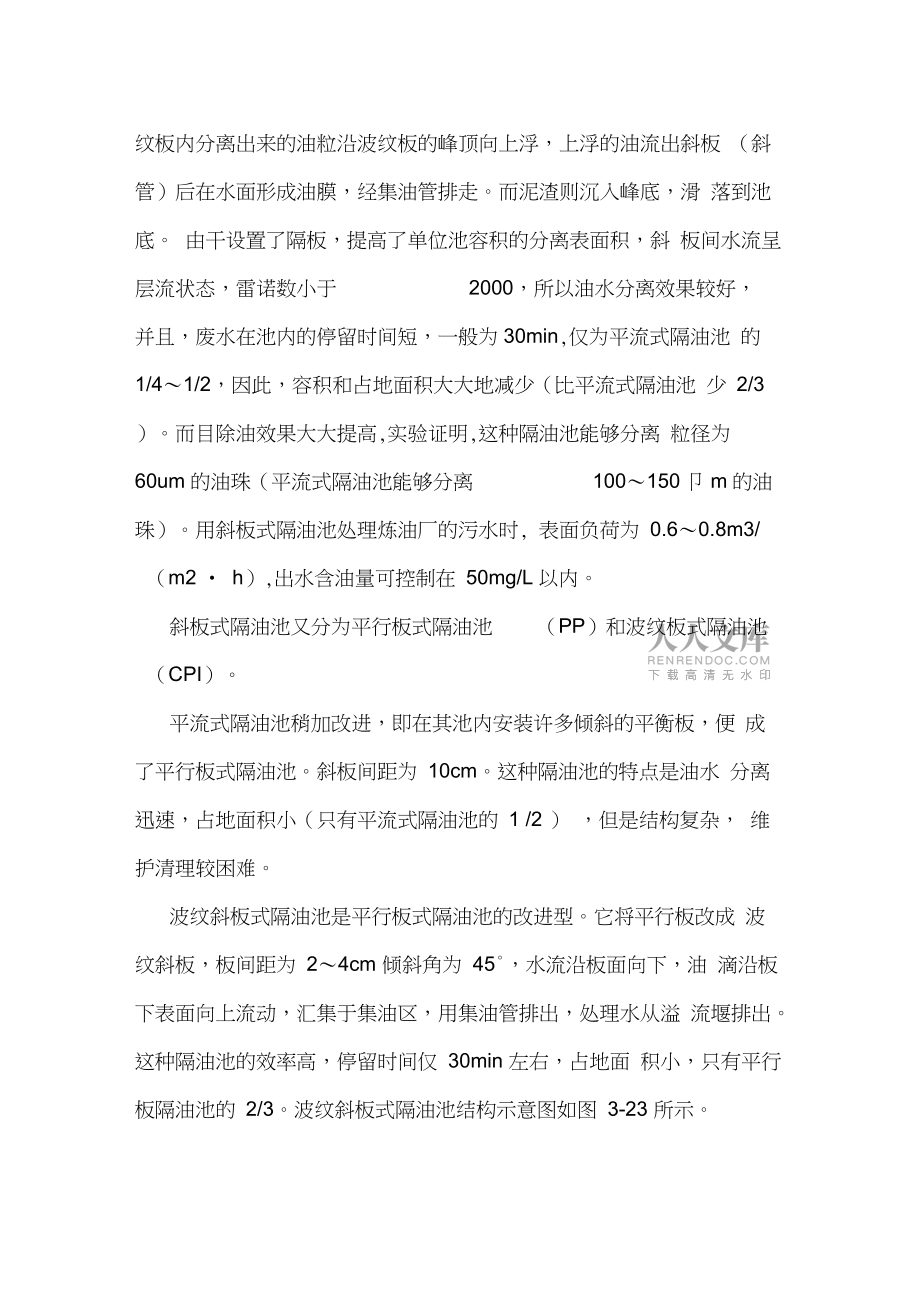

2、版與滞常布水按Jf水咼出水営均讪百格柵ffl 3 23波咬鴉梅氏側油池站枸示意、特点池内放置聚酯玻璃钢制斜板，倾斜角度不小于45，板间距为2050mm,斜板有平板和波纹板等形式。斜板采用异向流形式，废水流由上而下流经斜板，而油珠则逆水上浮，所以属于逆向流。在波纹板内分离出来的油粒沿波纹板的峰顶向上浮，上浮的油流出斜板 （斜管）后在水面形成油膜，经集油管排走。而泥渣则沉入峰底，滑 落到池底。 由干设置了隔板，提高了单位池容积的分离表面积，斜 板间水流呈层流状态，雷诺数小于2000，所以油水分离效果较好，并且，废水在池内的停留时间短，一般为30min,仅为平流式隔油池 的1/41/2，因此，容积和

3、占地面积大大地减少（比平流式隔油池 少 2/3 ）。而目除油效果大大提高,实验证明,这种隔油池能够分离 粒径为60um的油珠（平流式隔油池能够分离100150卩m的油珠）。用斜板式隔油池处理炼油厂的污水时, 表面负荷为 0.60.8m3/ （m2 h）,出水含油量可控制在 50mg/L以内。斜板式隔油池又分为平行板式隔油池（PP）和波纹板式隔油池（CPI）。平流式隔油池稍加改进，即在其池内安装许多倾斜的平衡板，便 成了平行板式隔油池。斜板间距为 10cm。这种隔油池的特点是油水 分离迅速，占地面积小（只有平流式隔油池的 1 /2 ） ，但是结构复杂， 维护清理较困难。波纹斜板式隔油池是平行板式

4、隔油池的改进型。它将平行板改成 波纹斜板，板间距为 24cm 倾斜角为 45，水流沿板面向下，油 滴沿板下表面向上流动，汇集于集油区，用集油管排出，处理水从溢 流堰排出。这种隔油池的效率高，停留时间仅 30min 左右，占地面 积小，只有平行板隔油池的 2/3。波纹斜板式隔油池结构示意图如图 3-23 所示。这两种设备与平流式隔油池不同之处在于分离槽中安置了倾斜板， 可以有效地减少油珠垂直上升的距离， 使油珠在倾斜板下表面聚集成 较大的油滴。波形斜板隔油池和平流隔油池相比有明显的优点 ; 其占 地面积仅有平流隔油池的15%20%,甚至费用也较低。使用过两类 （平流和斜板） 隔油池的一家大型炼厂的经验表明， 较小的尺寸不利 于油滴的粗粒化, 目破乳的停留时间较少, 有时还会导致斜板的严重 污染。斜板式隔油池与平流式隔油池相比较,它的优点是污水停留时间 短,池体容积小,占地面积小,能够去除的油滴的粒径较小,处理效
