地下车库管线标识标准1版

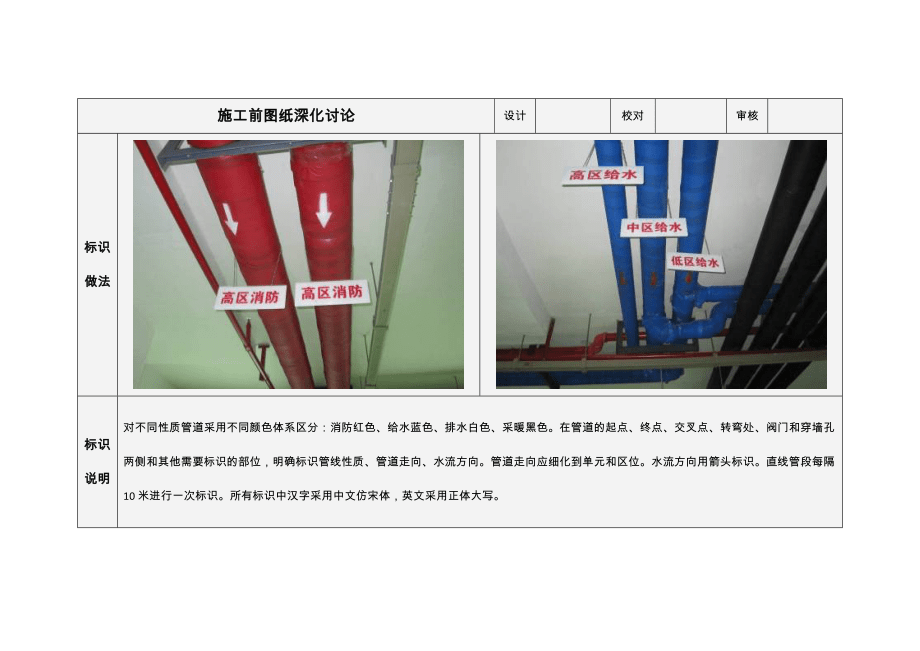

1、地下车库管线标识标准标识做法标识说明详细了解各专业管道路由走向以及位置特点，对管道交叉位置进行微调，如管线间相对位置过于集中，可重新合理排布管线。原则：配套管线整体分为两层，避免三层叠加的情况。根据调整后的方案对各专业承包商明确各自管道的位置及走向，对线交叉的节点进行交圈说明，并且合理安排各家施工时间，必免交叉作业造成破坏。会议明确施工标准，做好会议记录。施工前图纸深化讨论设计校对审核标识做法标识说明对不同性质管道采用不同颜色体系区分：消防红色、给水蓝色、排水白色、采暖黑色。在管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧和其他需要标识的部位，明确标识管线性质、管道走向、水流方向。管道走向

2、应细化到单元和区位。水流方向用箭头标识。直线管段每隔10米进行一次标识。所有标识中汉字采用中文仿宋体，英文采用正体大写。给排水及采暖管道标识1设计校对审核标识做法标识说明管道标识标注位置依据管道或保温层外径大小而定。管道或保温层外径大于等于89mm时，一律在管道上标注。注字大小为40mm*60mm，字间距为20mm，字体排列沿管道轴向，由左至右，从上至下。注字颜色为红色（红色管线注字采用白色）当管道外径小于89mm，且不易识别时，应在所有需要的部位挂设标牌，标牌为白色、矩形250mm*150mm；注字颜色为红色、尺寸为40mm*60mm，字间距为20mm。标牌挂设应使用夹具，不可用铁丝挂设。水

3、流方向一律在管道上标注，箭头颜色为白色。给排水及采暖管道标识2设计校对审核标识做法标识说明水泵应分高、中、低区，并标注水泵名称、编号及区分主泵、辅泵或者互为备用，其中汉字应采用中文仿宋体，英文代号为正体大写，标识均采用白底黑字并封塑，标注字体大小为40mm*60mm，字间距为20mm。对于需要定期检修及启闭的阀门应挂牌标识。标识均采用白底黑字并封塑，标注字体大小为40mm*60mm，字间距为20mm，标牌挂设应使用夹具或专用绑扎带，不可用铁丝挂设。水泵及阀门标识设计校对审核标识做法标识说明标注风机名称（送风、排风或排烟等风机）、系统编号，其中汉字应采用中文仿宋体，英文代号为正体大写，标识标牌为

4、白底红字并封塑，注字大小为60mm*80mm，字间距为40mm。通风防排烟系统标识1设计校对审核标识做法标识说明在管道的起点、终点、交叉点、转弯处和穿墙孔两侧及其他需要标识的部位，明确标识风管性质、系统编号、送（排）风方向。直线管段每隔10米进行一次标识。标识均采用红色字体和箭头喷在风管上，箭头方向指向排风方向，字体大小为60mm*80mm，字间距为40mm，字体排列沿风管底部由左至右。标识中汉字采用中文仿宋体，英文采用正体大写。通风防排烟系统标识2设计校对审核标识做法标识说明地下室电气桥架在起点、终点、交叉点、转弯处和穿墙孔两侧的管道上及其他需要标识的部位，分为高、低压桥架标识。标识均采用红色字体和箭头喷在风管上，箭头方向指向设备用电方向，注字大小为40mm*60mm，字间距为20mm，字体排列沿桥架底部由左至右（由上至下或由下至上）。标识中汉字采用中文仿宋体，英文采用正体大写。电气系统标识1设计校对审核标识做法 标识做法标识说明变压器、环网柜、低压柜、发电机等电气设备应挂牌标明设备名称、系统编号、运行状态，车库设备房门外应张贴设备房名称、“机房重地、非请勿进”等警示标识。其中汉字应采用中文仿宋体，英文代号为正体大写，标牌采用白底红字并封塑，字体大小60mm*80mm，字间距为40mm。控制柜、配电箱应挂牌，标明
