依爱消防安装调试维护说明书

1、火灾报警系统能否长期稳定地运行，取决于产品可靠的质量、规范的安装、全面的调试、定期的测试以及适时的维护，缺一不可！在实际工程中，常因布线不规范、部件安装不正确或其它原因造成系统运行不正常，甚至不能顺利通过验收，给工程安装公司和使用单位造成一定的损失，也对设备供应单位的声誉造成一定的影响。为了提高广大工程技术人员和现场施工人员排查解决故障的能力，我们专门组织具有多年工程实践经验的专业技术人员对施工、调试过程中的常见问题及解决办法进行整理，汇编成册，供大家学习、参考，希望能对大家的安装、调试、维护工作起到一定的指导作用。本手册内容主要包括消防系统的布线、部件安装、调试、常见故障排查、工程案例及附录

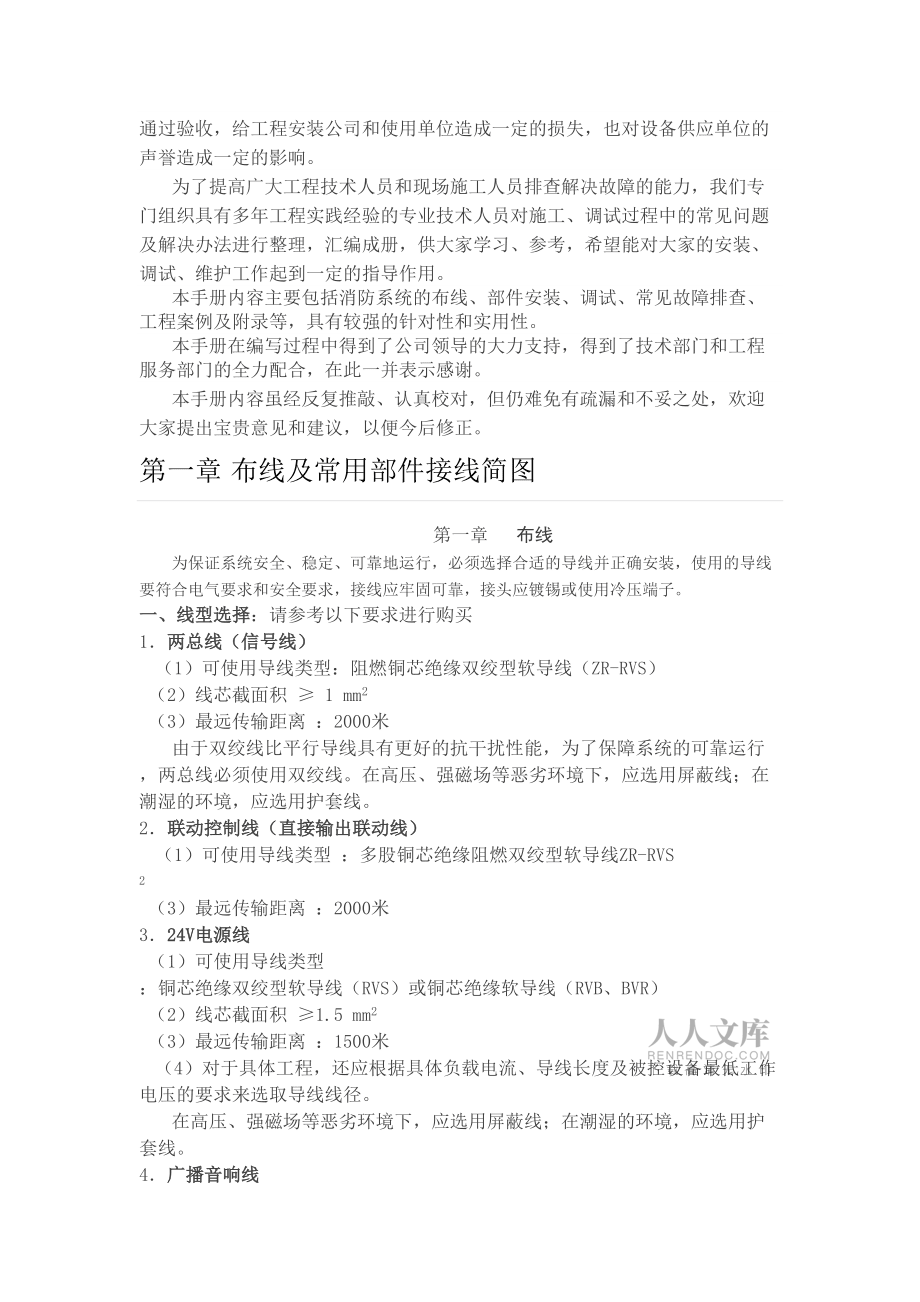

2、等，具有较强的针对性和实用性。本手册在编写过程中得到了公司领导的大力支持，得到了技术部门和工程服务部门的全力配合，在此一并表示感谢。本手册内容虽经反复推敲、认真校对，但仍难免有疏漏和不妥之处，欢迎大家提出宝贵意见和建议，以便今后修正。第一章 布线及常用部件接线简图依爱消防第一章      布线为保证系统安全、稳定、可靠地运行，必须选择合适的导线并正确安装，使用的导线要符合电气要求和安全要求，接线应牢固可靠，接头应镀锡或使用冷压端子。一、线型选择：请参考以下要求进行购买1两总线（信号线）  （1）可使用导线类型：阻燃铜芯绝缘双绞型软导线（ZR-R

3、VS） （2）线芯截面积 1 mm2 （3）最远传输距离 ：2000米由于双绞线比平行导线具有更好的抗干扰性能，为了保障系统的可靠运行，两总线必须使用双绞线。在高压、强磁场等恶劣环境下，应选用屏蔽线；在潮湿的环境，应选用护套线。2联动控制线（直接输出联动线）  （1）可使用导线类型 ：多股铜芯绝缘阻燃双绞型软导线ZR-RVS 2 （3）最远传输距离 ：2000米324V电源线 （1）可使用导线类型 ：铜芯绝缘双绞型软导线（RVS）或铜芯绝缘软导线（RVB、BVR） （2）线芯截面积 1.5 mm2   （3）最远传

4、输距离 ：1500米 （4）对于具体工程，还应根据具体负载电流、导线长度及被控设备最低工作电压的要求来选取导线线径。在高压、强磁场等恶劣环境下，应选用屏蔽线；在潮湿的环境，应选用护套线。4广播音响线         （1）可使用导线类型 ：铜芯绝缘双绞型软导线（RVS）         （2）线芯截面积 1mm2  （3）最远传输距离 ： 1000 米5消防电话线  （1）可使用导线类型 ：铜芯绝缘双绞型软导线 （2）线芯截面积  1 mm2  （3）最远

5、传输距离 ：1000 米6网络通讯线 （1）可使用电缆类型 ：阻燃铜芯绝缘双绞型软导线（ZR-RVS）（2）线芯截面积 1 mm2 （3）最远传输距离 ：800米        在高压、强磁场等恶劣环境下，应选用屏蔽电缆。     二、布线要求1所有导线必须穿管敷设，报警联动两总线、广播线、电话线应分别单独穿管，不得与其它线共管。2系统所有导线均应远离强电设备和强电线路，其布线应绝对避免与强电线平行走线，实在无法避开时应采用十字交叉法。对于输入输出模块等部件及其布线应远离控制箱及强电线路，不允许将模块装入

6、强电控制箱内。3使用屏蔽双绞线或屏蔽电缆时，屏蔽层必须连续，应采取单点接地，除在控制器一端接地外，其它任何地点不允许接地。4为便于检查线路，不同电压级别、不同用途的导线应选择不同的色别。5穿线前应将管槽中的积水和杂物清除干净，因为不清除杂物势必影响穿线，内有积水影响线路的绝缘。有的施工单位对此很不注意，从而造成有的工程在穿线时发生堵管现象，造成返工。6导线应在接线盒内连接，导线在管内或槽内存在接头，会影响导线的机械强度，同时也易造成线路故障，且出现故障时不易检查。线路接头应使用无腐蚀的助焊剂焊接。7在多尘和潮湿的场所，为防止灰尘和水汽进入管内引起导电，影响工程质量，管子的联接处与出线口均应作密

7、封处理。8管子不宜太长、弯头不宜太多，否则会影响穿线，增加穿线的难度。9在施工过程中，为防止发生跑管现象，应对线管做固定处理，最好使用单独的卡具。10为了增加机械强度，防止弧垂很大，确保工程质量，应设置线槽吊点或支点，线槽较重时，每1 m设置1个吊点或支点；线槽较轻时，每1.5 m设置1个吊点或支点。11管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施（如加装接线盒等），在导线跨越变形缝的两侧应固定，并留有适当的余量。这样做使线路不至于断裂，从而提高系统运行的可靠性。12室外布线应进行防水、防潮保护，否则导线可能会因长期潮湿而绝缘下降；应穿钢管敷设，并将钢管可靠接地，以

8、提高系统抗雷击、抗干扰性能；必要时应采用专用设备进行防、避雷保护。13布线完毕，先用万用表测量有无短路现象，保证无短路的情况下，再用500V摇表测量每根导线对地电阻，必须保证大于20兆欧姆。14对于布完的线，应标明该线的用途，便于以后正确的接线。15根据工程调试经验，不稳定的系统大多是由于安装、布线不符合规范要求所致。 常用部件接线简图及说明1，6012型光电感烟探测器和6013型点型感温特测器接线图。2，6021型手动报警按钮接线图。3，6024型消火栓按钮接线图。 消火栓按钮可以实现内部点灯，所以可以不用连接点灯线，但具体要按照地区消防验收标准接线。 4，60

9、85声光报警器接线图。声光报警器24V可以不分正负极。 5，6030单输入模块接线图。模块信号返回端子出厂接有47K电阻，接入连接线后，不可拆掉。6030模块可以连接压力开关，水流指示器，信号蝶阀等报警的设备。接入设备无源常开触点，如信号阀接线，阀们打开时连接线是断开的，阀门关上时，连接线是通的。6030模块没有接线底座，模块上有接线端子 6，6047广播模块接线图。广播模块的24V正负极不可接错。若是接错控制器报出24V断线故障。7，6043控制模块接线图。,模块的正负极不可接错，接错控制器报出24V断线故障。模块返回1的电阻不能拆掉，拆掉后报信号线断线。6043模块有两

10、种接线方法，分为有电源输出的接线方法和无源输出的接线方法。有电源输出的接线方法。这种接线方法主要是用于需要直流24V电压启动的设备，如风阀，电切等。无电源输出的接线方法。这种接线方法主要是用于短接设备启动端子就能够启动的设备。如带变压器的风机，卷帘门等 8，层显接线图。层显24V正负极不可接错，接错控制器上报出的是通讯故障。层显信号线不用单独放线。9，多线模块6046和6062的接线图。6046和6062模块的连接线有正负极之分，不可弄错。无源反馈是6062的左上角端子，无标示的。6046模块不需要编码。6046模块不需要24V电源。信号线需要从控制器到设备单独放线，不可连接其它部件

11、。 10,   6060总线隔离器接线图。总线隔离器不需要编码，不占用地址。一个总线隔离器最多连接121个部件。 11，编码注意事项。一条回路最多带242个点，部件的信号总线可以不分正负极。部件编码的顺序，最好以回路为单位，按照部件的类型，依次顺序编码，回路内可以有空号。 双输入双输出模块接线 输入/输出模块一般安装在受控设备附近，也可集中安装于模块箱内。安装模块时，先用M4螺钉将底座固定在DH86预埋盒上，接线完毕后，将模块扣合在底座上。不可直接控制交流强电，应通过中间继电器转换！模块的“动作返回”端应接设备的无源触点，不能接有源信

12、号！S+和S-接系统总线，无极性连接。“常开1”、“公共1”和“常闭1”对应内部继电器的一组触点；“常开2”、“公共2”和“常闭2”对应另一继电器的一组触点。“返回1”和“返回2”应分别并接47k负载电阻，若返回端需连接外部设备，则将相应的负载电阻移至外部设备处并接。              第二章  设备安装一、探测器安装1探测器的底座安装应在房子吊顶装修完进行，以免在刷涂料时，刷在底座的接线端子上，造成接触不良，影响系统正常工作。2探测器的

13、底座安装应牢靠、固定。3本公司产品（除总线隔离器有极性外）两总线无极性，故接线时不需要分“+”和“-”, 线头必须使用无腐蚀助焊剂镀锡或采用冷压端子压接。4.探测器周围0.5m内不应有遮挡物; 至墙壁、梁边的水平距离不应小于0.5m；至空调送风口边缘的水平距离不应小于1.5m；5探测器在安装前应设置地址，对于智能探测器需通过编程器设置或通过控制器来设地址。6探测器在调试时（地面比较干净）前几天方可安装，安装时探测器一定要到位，否则，会造成接触不良，影响系统运行。安装后务必要装上防尘罩（发货时均配有），以防灰尘进入探测器内，影响探测器的使用寿命。当系统验收后正常投入运行时方可将防尘罩拆除。（若不

14、拆除探测器就不能进行正常的报警工作。）7探测器安装前，应妥善保管。从目前的工程中发现，由于保管不善，造成探测器不合格的现象已有多起。二、报警按钮安装1报警按钮的安装应距地面1.31.5m，应牢靠，不得倾斜，否则，既影响美观，也不便于操作。2线头必须使用无腐蚀的助焊剂进行镀锡。3接线时，注意不要让线头裸露部分搭在按钮的印制板上，否则，会造成系统报短路故障。4报警按钮在安装前应设置地址，对于智能报警按钮需通过编码器设置或控制器来设置。5安装后，按钮应复位，以免开机后就报火警，影响调试。6报警按钮只能采用专用钥匙才能复位，钥匙应妥善保管。三、隔离器安装1一般安装于分线端子箱内，应牢固、可靠。2隔离器

15、信号输入端分正、负极性，安装时应特别注意，否则，会造成系统短路故障。  3隔离器后端带3060只部件为宜。四、模块安装1模块的安装应牢固、可靠，不得倾斜。2输入模块接无源常开点，当外部设备动作后，常开变常闭，产生监管报警信号。3输入输出模块所需24V有正、负之分，应采用不同的颜色加以区分；反馈信号为无源常开接点。4模块在安装前应设置地址，对于智能模块需通过编码器设置或控制器来设置。五、分线端子箱安装1接入端子箱的线应在箱内缠绕一圈，以作备用。2分线端子箱一般安装于竖井内。3接入端子箱的线头应镀锡或使用冷压端子，并标明该线的用途。六、控制器安装1柜式、琴台式落地安装时，为防潮，应距地面

16、有一定的距离（一般为0.10.2m）；2控制器安装要牢固、可靠，不得倾斜。3接入控制器的线应编号，便于以后校线、检修时用，不会出现混乱现象。4为使接入的导线牢靠，应镀锡或使用冷压端子。5控制器的主电源应与消防电源连接，交流电源的输入电压必须满足控制器的要求，不得超出范围；严禁用插头连接，这有利于消防设备安全运行，这也是规范的要求；L、N、E为交流电源输入端子，分别为火线、零线和地线。6消防控制室应设接地体，应选用截面不小于4mm2的铜芯软导线将控制器的接地排或接地端子与接地体相连，确保控制器接地牢固、可靠，否则，可能会因为接地不好而降低控制器的抗干扰能力，使机壳带电，危及人身安全。7控制器自发

17、货之日起, 3个月内应开机通电，通电时间不少于24小时，否则蓄电池可能会因为长时间得不到充电而损坏。8两台或多台控制器并排放置时，每两台之间应留有不少于30mm的间隙,否则无法开门。七、消防控制室图形显示装置安装1  将计算机主机和CRT、打印机安装到位，并连接好。2  将网卡插入插槽，并固定好。3  打开计算机，安装Windows2000或WindowsXP操作系统、Ofice2000或Ofice2003软件和EI6400监控软件。4  将平面图文件转化为“.wmf”格式，并正确地给平面图文件命名，然后通过软件将平面图导入到系统中。5  进行

18、CRT编程和有关设置（将控制器的实际配置在CRT中设好，否则在编程时会提示超出范围而无法编程。）6用双绞线将计算机与控制器连接起来。7启动计算机，进行联网测试，检查系统能否正常启动、CRT窗口显示是否正常。8对于计算机由依爱公司提供并在出厂前已安装网卡和软件的，则省去2、3步。注意：为保证系统正常运行，请不要安装与本系统无关的软件，不得删、改已安装的任何软件，也不要安装任何硬件设备。八、系统接地装置的安装1接地线应采用铜芯绝缘软导线，其线芯截面积不应小于4mm2。2由消防控制室引至接地体的工作接地线，在通过墙壁时应穿入钢管或其它坚固的保护管。3工作接地线与保护接地线，必须分开，保护接地导体不得

19、使用金属软管。九、说明设备安装时，对于地址编码部件，应先在平面图上标明该部件的地址，在安装部件前将地址设置好，以便调试时供控制器编程使用。安装完毕，先用万用表检查：1两总线间不应有短路现象，电阻一般应大于30KW；2任一根导线与接地端子之间不应有交、直流电压；3任两根导线之间不应有交、直流电压；4任一根导线与地之间的绝缘电阻应大于20MW。5在保证接线满足要求后，可将其接入控制器。第三章  系统调试一、准备1查看系统图、平面图，了解系统构成、回路划分、24V电源分配、部件位置。2检查探测器选用类型是否合理、输入输出模块的设置是否满足要求。3了解联动设备类型、工作电压、工作电流、动作方

20、式、联动要求、有无反馈信号，将输入输出模块按其用途进行分类。4指出设计中不合理处，进行整改。二、检查线路及设备安装情况1检查导线选型情况（1）总线、通讯线是否采用双绞线；（2）线径是否符合要求；（3）导线连接是否可靠，线头是否采取锡焊处理或采用冷压端子。检查线路穿管情况，是否采取穿管敷设，广播线、电话线是否采取单独穿管，是否存在强、弱电线路共管情况。检查强电干扰情况，查看总线、24V线、联动线、通讯线等是否距强电设备或强电线路太近；是否存在与强电线路近距离平行走的情况；是否存在强电干扰因素。4检查总线线间电阻，用万用表测量S+、S-之间电阻是否在30K以上，如果太小，应进行检查，可能的原因有：

21、 （1）导线绝缘不好； （2）个别部件有问题。5检查线路绝缘情况，用万用表检查系统线路的对地绝缘电阻，应大于20MW,若绝缘电阻太小，应进行检查，可能的原因有：（1）导线在敷设时，绝缘层破损； （2）导线接头未保护好。绝缘电阻测量应在现场接线完毕、控制室地线敷设完毕、导线未接于控制器前进行。测量方法：一般在消防控制室用万用表测量，正表笔接导线、负表笔接大地，每根线分别测量；必要时也可在现场分段测量，测量时负表笔所接大地应可靠。6检查线路串线、短路情况，用万用表检查总线、24V线、显示盘AB线等外部接线，线间应无交流、直流电压；线与大地之间应无交流、直流电压；检查线

22、间应无互相短路情况。7检查交流电源及接线情况，用万用表测量交流电压是否在规定的范围内（AC187VAC242V），交流电源L、N、E线是否接错，地线是否可靠，用万用表测量E、LN端交流电压应为220V左右，NE端交流电压应接近为0V，机壳E端交流电压应接近为0V。8检查系统接地情况，用万用表测量控制器机箱接地端与消防控制室的专用接地体之间的电阻应不大于4欧姆，应保证控制器可靠接地。9检查部件安装情况，安装是否牢固，是否符合有关标准要求。10检查隔离器带载情况，设置是否合理，所带部件是否太多（不允许超过100只）。12指出安装施工中不合理处，要求安装人员进行整改，必要时可请业主协调解决。三、部件

23、编码1根据平面图给各部件分配地址，地址尽量连续并符合某种规律，便于维修、查找。2用编码器（或控制器）将各部件设置地址，为便于检修，可将地址号码用记号笔写在该部件上，调试人员也可将地址编码标明在图纸上。3完成地址分配表（该表具有序号、部件类型、安装位置、回路号、地址号等）。有些工程，安装公司已将地址设置好，该步骤可省去。四、检查控制器等主要设备的工作情况检查控制器、火灾显示盘、计算机CRT图形显示系统等设备的外表有无损伤，接线端子是否松动，电缆连接是否可靠，对设备逐个单独通电，检查运行情况，正常后方可进行调试。1控制器应进行以下检查：（1）开机启动是否正常；（2）液晶、数码管、指示灯显示是否正常

24、；（3）键盘功能是否正常。（4）主备电切换是否正常。（5）总线电压是否在16V左右。2检查计算机CRT图形系统，主机、CRT显示器是否因振动而损坏、能否正常启动、与控制器通讯是否正常。（该检查是系统在现场的首次检查，若系统是在现场安装的，可不进行该步骤检查。）3检查消防广播、电话主机，是否因振动而损坏、能否正常启动、面板显示是否正常。五、填写编程表1应详细了解各个部件的类型、回路、地址、楼层、房间、安装位置，确定必要的注释内容；需要的话，应统一划分楼号、分区。·了解各个输入输出模块所对应的设备类型、对应端口、动作方式、反馈类型、动作要求、是否需要延时等，选择合适的动作关系，确定合适的

25、延时时间，写出逻辑表达式。·若满足同一种动作关系的设备太多，为减少启动冲击电流，可通过延时避开，分时启动，延时间隔23秒。·根据手动控制需要，分配联动按键，按键不够时可将声光报警器、消防广播等非重要的设备分别选择2个按键，按类启动/停止。·查出编程所需汉字的代码。2详细填写编程表，所填的编程表应尽量符合编程习惯。3联动逻辑关系应按照国家和有关省市的消防规范要求进行编制，常用的联动关系提供参考如下： 消火栓系统：   消火栓按钮动作启动消防泵联动实现：可将所有消火栓按钮与控制消防泵的输入输出单独编为一个分区，选择动作关系为7，通过分区逻

26、辑关系来实现。对于一些高层建筑设置高区与低区等多个消防泵时，注意分区上的区分。 自动喷淋灭火系统：   压力开关动作信号启动喷淋泵。   联动实现：选择动作关系为7，通过逻辑表达式实现动作要求。 防排烟系统：   ·机械正压送风系统的联动关系如下：   楼梯间前室或电梯合用前室内任一感烟探测器报警信号“或”手动报警按钮报警信号打开正压送风口正压送风口打开信号启动正压送风机。联动实现：选择动作关系为7，通过逻辑表达式实现动作要求。 注意：有些地区要求本层内任一火警时，打开楼梯间

27、前室或电梯前室送风口，并启动正压送风机，可选择动作关系为4，本层火警动作来实现。正压送风口的开启数量可按照下列要求设置：   1)防烟楼梯间的正压送风口的开启应使整个楼梯间全部开启，使整个楼梯间形成均匀的正压；   2)前室内的正压送风口的开启应按照人员疏散顺序开启，即开启报警层和报警层下下两层的正压送风口。   ·排烟系统的联动逻辑关系：   排烟分区内的探测器报警信号“或”排烟分区内的手动报警按钮报警信号启动该排烟分区的排烟口（打开）排烟口打开信号启动排烟风机。联动实现：选择动作关系为7，通过分区逻辑

28、关系来实现。注意：有些地区要求本层内任一火警时，打开楼梯间前室或电梯前室送风口，并启动正压送风机，可选择动作关系为4，本层火警动作来实现。   排烟风机入口处排烟防火阀（280°C）的关闭信号停止相关部位的排烟机。 防火卷帘门联动逻辑关系如下：   1)只作为防火分割用的防火卷帘门可不做两步降落。   感烟探测器报警信号启动输出模块控制防火卷帘门下降到底联动实现：选择动作关系为7，根据所分割的两分区内火警动作2)用在疏散通道上的防火卷帘门   用在疏散通道上的防火卷帘门应两步下降，其联动关系如下

29、：   安装在防火卷帘门两侧的感烟探测器报警信号（或）启动防火卷帘门一步下降输出模块；安装在防火卷帘门两侧的感温探测器发出报警信号（或）启动防火卷帘门两步降输出模块。联动实现：选择动作关系为7，通过逻辑表达式实现。 火灾警报和火灾事故广播联动：   火灾警报在高层建筑中主要是指声光报警器，设有自动开启的声光报警器，其开启顺序和火灾事故广播的开启顺序相同，火警时相关层声光报警器、火灾事故广播联动。联动实现：选择动作关系5，相关层任一火警动作。注意：有些地区要求启声光报警器和火灾事故广播按如下关系动作：   相关层的手动报警按钮

30、报警信号“或”两只火灾探测器报警信号“与”启动声光报警器、控制火灾事故广播输出模块，可选择动作关系8，将相关各楼层分别设置为一个分区。高层建筑中火灾警报和火灾事故广播的开启顺序如下：   1)当2层及2层以上楼层发生火灾时，宜先接通火灾层及其相邻的上、下层；   2)当首层发生火灾时，宜先接通本层、2层及地下各层；   3)当地下室发生火灾时，宜先接通地下各层及首层。 消防电梯：   一般要求大楼内任一火警时，电梯下降到底层。联动实现：选择动作关系1，任一火警动作。 非消防电源关断：

31、  一般要求：火警时关断本层的非消防电源。联动实现：选择动作关系为4，本层火警动作来实现。注意：有些地区对非消防电源的关断要求如下：所在楼层手动报警按钮 “或” 两只探测器报警信号“与” 启动非消防电源切换输出模块动作。可选择动作关系8，将本楼层设置为一个分区。非消防电源切断的最好方式应在消防控制室内手动切断。六、编程、调试1检查“未编”将第一个回路接到控制器，检查报未编故障的部件是否正确，总数量是否正确，记录未检测到的部件，根据平面图，查找该部件未检到的原因，直到所有部件都查到且稳定为止，可能出现的问题有：（1）地址设置不对、地址重复；（2）线路不通（包括总线和24V线）；（3）接

32、线错误；（4）总线绝缘电阻太小；（5）部件有故障；（6）隔离器后端线路有问题，使其保护或隔离器本身有故障；（7）隔离器后端所带部件太多，隔离器处临界保护状态；（8）总线上有干扰（主要是强电线路带来的）。 控制器每次上电、复位或编程操作退出时，进行一次“未编”检查。2根据编程表输入编程数据数据输入完毕并退出后，所有部件故障应消失。若某地址仍报“未编”故障，应检查编程地址、类型是否正确，若完全正确则该部件可能有问题，需更换；若输入输出等报断线故障，则检查24V电源是否正常、是否接反、部件上有无24V电源。对于V4.4以上版本的EI-2000G型控制器，配有串口通信接口，现场调试时可通过计算机及“依

33、爱工程测试软件”进行编程、测试。3再调试第二、第三个回路，一个回路一个回路地调，直到每个回路都调完。编程前，不要将所有回路全部接入控制器，最好是一个回路一个回路地接入、编程、调试，一个回路处理完毕后再调试下一个回路，也可留有几个经确认的故障（如某几个探测器报故障，其它均正常），最后一起检查、处理。七、查看探测器稳定性利用控制器“多点检测”功能，查看第一回路探测器的检测值，进一步检查线路情况，同时也检查探测器的运行情况和系统的稳定性。查看检测值时，应尽量多选择一些监测点，每个点监测时间不小于2分钟，正常状态下探测器检测值的波动范围为：光电感烟探测器4个数；感温探测器2个数。正常状态下探测器检测值

34、的范围如下：探测器型号检测值正常范围故障时检测值污染故障平均值JTY-GD-EI6010530(检1) 30120（检2）£2报烟传感³90JTW-A2R-EI60112×现场温度+18£10或³205JTY-GD-GD20001035£2³90JTW-ZCD-30002×现场温度+7£10或³205JTW-ZCD-3000型感温探测器根据检测值换算现场温度的公式：现场温度=（检测值-7）÷2（在10°C50°C范围内，10°C以下的范围非线性度较大，仅做

35、为参考）对于检测值异常的探测器，应查出原因，一般是：（1）绝缘不好，主要是对地绝缘较低；（2）接触不好（线路接头未处理好、接线端子未拧紧）；（3）外部干扰（与强电设备或强电线路太近、与广播线共管或太近等）；（4）探测器自身有故障；（5）隔离器输入输出接反、带载太多。第一回路检查完毕，接着再对第二、第三回路进行检查。八、故障、火警功能检查1故障检查，探测器或其它部件取下或断线后，控制器应报故障；故障解除后，控制器应恢复正常运行状态。2火警检查，全面测试每个探测器、输入模块、手报等部件，检查：（1）是否能正常报火警；（2）对应显示盘是否有相应的显示；（3）控制器液晶、扬声器、指示灯是否正常；（4）

36、探测器等部件报警是否及时；（5）探测器等部件的火警确认灯是否正常；（5）配有打印机时，应检查火警信息能否正确打印。3检查控制器的隔离设置、隔离取消功能。九、联动功能检查1在手动方式下，检查：（1）通过菜单和键盘操作能否按类、按地址启动/停止相关模块。（2）配有联动键盘时，通过联动键盘能否按类、按地址启动/停止相关模块。（3）有动作反馈时，能否显示该设备及其对应模块的动作信息，动作灯能否点亮；配有联动键盘时，对应按键的动作灯能否点亮。（4）通过直接按键能否直接启动所连的输入输出。（5）联动动作方式是否正确（脉冲、持续）。（6）输入输出模块及设备动作响应是否及时。2自动方式下，可通过模拟火警，以满

37、足联动条件，检查：（1） 火警时，满足联动条件的设备能否自动启动。（2） 通过菜单操作，联动键盘能否按类、按地址启动/停止各相关模块。（3） 有返回时对应动作灯是否亮，动作信息显示是否正确；对应联动按键的动作灯能否点亮。（4） 联动动作方式是否正确（脉冲、持续）；（5）输入输出模块及设备动作响应是否及时；（6）对于有延时的设备，应检查延时时间到后，设备能否动作。（7）联动动作关系是否正确。（共19种动作关系）3检查外设24V电源电压是否正常，在自动方式下，满足联动要求的设备都动作时，24V线路最远端的电压是否能保持在21V以上，从而使设备能可靠动作。4检查对输入输出模块的隔离功能（设置、取消、

38、查询）。5若输入输出模块控制的设备动作不正常时，重点检查：（）输入输出模块内部继电器是否动作（用万用表直接测量输出端子）；（）设备所用24V电源是否正常（有无电压、电压是否太低）；从而判定到底是我们的系统问题还是设备问题；若无返回，应直接短接输入输出模块的直流返回端，判定故障点。1  某些工程的防火阀、送风口、排烟口、卷帘门类等设备质量较差，可能存在不能打开、无反馈信号等问题，也可能出现今天调试正常的设备，第二天再试时就打不开了，出现这些情况时，我们首先应使用万用表和短接线检查模块的动作、反馈是否正常，确认模块没问题后再配合安装人员检查设备。十、广播、电话调试1广播系统（）广播线一定

39、要单独穿管，远离回路总线，否则易给总线、24线带来干扰；（）广播线接到功放输出端子的0和120V上，采用120V定压输出；（）通过控制器启动相应楼层的输入输出模块，检查喇叭声音大小是否合适，语音应清晰。 （4 ）根据逻辑编程和实际工作需要，启动最大数量的喇叭，使广播主机正常放音，并稳定运行30分钟以上，检查广播主机的实际带载能力是否满足使用要求。广播系统容易因输出短路而烧坏主机。注意：有些工程可能因输入输出模块所带的喇叭太多，模块内部的继电器触点容量不够，造成喇叭声音较小，这时应考虑增加模块。2  电话系统（）对于多路输出，一般情况下，还是尽量将每路都用上；（）允许所有电话

40、插孔连在一起，只用一门，但必需考虑带载能力。（）用电话分机插入手报的电话插孔内，即可要求与总机通话，检查线路、分机和总机工作是否正常，声音是否清晰。以上各步调试完，整个系统已无任何故障，稳定运行24小时后，调试人员才可离开。如无特别要求，一般使控制器运行于手动状态。对于调试中发现的问题（特别是系统设计和施工方面的问题）应进行记录，并以书面形式告诉安装公司，必要时可告诉甲方。十一、现场培训系统调试完后，应配合安装人员对甲方值班人员进行培训，主要内容有：（1）控制器的基本使用方法，讲清楚怎样通电以及消音、隔离、自检、复位、手动/自动等操作。（2）报警、联动、故障等信息的显示方法，讲清楚面板各指示灯

41、表示的意义；在报警、联动、故障等状态下，有关信息是如何显示、指示的。（3）键盘锁的用途及必要性，说明正常运行应使键盘锁（或开关）、多线联动盘键盘锁（或开关）处于关的位置，防止无关人员误操作。（4）最简单的故障确认和处理方法，包括：主电源故障、主备电保险丝断、探测器故障（应到现场确认，看是否真被摘下）等。（5）控制器报故障时，应记录面板指示灯状态和液晶显示信息。（6）探测器使用中应注意的事项。（7）严禁对控制器、CRT乱操作，严禁增、删CRT的软件，讲明厉害关系。（8）讲明控制器不应长时间断电，否则会损坏电池；每3个月应使电池工作一断时间，以延长电池的使用寿命。（9）讲清楚：火警时，如何到现场确

42、认、如何通过对讲电话确认、如何接通119外线、如何手动启动设备、如何使用广播进行疏散等。第四章  工程维护中常见问题的排查及处理1. 重码现象工程中如果有时报时不报的故障存在，有一种可能就是重码，处理方法：通过系统登陆的方式查询，找到重码的部件，然后将重码部件地址重新设定，即可将问题解决。2. 主机未登陆上的设备排查方法1）到现场查看电压是否正常2）底座上簧片是否接触良好，检查是否有异物在簧片上。3）用编码器读地址看是否跟编码表和图纸上一致。如果不一致则根据图纸更改过来，按此方法可排除重码的会自然的消失。一般现场统计上的设备会有巡检指示灯间歇地闪亮。4）若按上面方法仍不能将部件统计上

43、，说明设备本身有问题，则需将设备发回厂家维修。3. 回路统计的设备数量比图纸上多工程上有的时候会出现图纸上漏编或漏统计的部件，而现场装有这个设备，一般可根据下面方法来排查1）先仔细排查图纸上的编码看是否有漏编或者有编重的。2）通过主机登陆功能先查出多出的设备，将型号、地址及序列号记录下来，然后根据现场情况将本回路上的线路去掉一半，再次登陆进行排查，看是哪一半造成的，接着根据上面方法再排除有问题的一半。一段段的排除。将设备找出后更改地址并在图纸和编码表上注明。4. 控制器显示编程类型错误的排查方法1）设备有重码有两个或两个以上的不同型号的设备重码。可通过系统登陆功能查询回路里有无重码。再根据本章

44、1的方法进行排除重码现象。2）程序跟图纸上和编码表上不一致，程序编错，对照图纸确定型号并更改编程。3）设备装错主机上的程序跟图纸对应但现场设备装错，可通过系统登陆查询类型错误地址的设备，并记录型号，再到现场确认，如果错误则根据图纸将现场设备更换，此时主机上类型故障会自动消失。5. 控制器回路板输出无电压1）控制器开关电源24VS无输出，可现场拆开电源查看1084二极管元器件是否脱焊、松动造成的，如果确定脱焊或松动可将其管脚重新焊接或固定牢靠。如不是这种情况说明电源其他元器件损坏。2）回路板跟母版之间接触不良。3）回路板本身有问题导致输出无电压，可将回路板发回公司维修。6. 多线盘报故障1）多线

45、盘有故障。2）多线接线板有问题。3）多线模块或者切换模块有问题。4）其中有个别的多线线路有问题，如：线间短路、线路对地短路、多线线路跟其他线路串线、有高压串入、线路对地绝缘太低造成的。5）6062切换模块上的的反馈采用无缘反馈，但现场被控设备提供的无缘反馈上有感应电等其他干扰信号。6）切换模块与多线模块之间的线路接线错误或者断路。7. 控制器联网不成功的排查方法1）首先确定主机上的网络设置是否正确2）测量网卡输出电压是否正常一般电压在0.5V左右。3）测量网络线绝缘电阻是否满足要求，线型是否满足要求。（距离在1000米之内采用双绞线，1000米以上采用光纤联网，同时要注意光纤要和光纤调制解调器

46、相配套。）4）区域机网卡和集中机网卡之间的网络通讯线A、B接反或断路。5）集中机网卡或区域机网卡故障。8. 6030模块或者输入输出模块报信号线断线1）反馈端子没接47K电阻。2）模块本身故障3）反馈线上串有电压4）反馈线对地短路（在水流指示器和信号阀上常出现反馈线对水管短路造成模块报信号线断路故障）9. 控制器开机无显示1）检查交流电220V是否有或电源开关有没有打开。2）开关电源故障。3）控制器液晶模块故障。10. 控制器显示备电故障1）检查蓄电池电压，蓄电池电压应为21伏以上，如电池损坏则需要更换。2）检查备用电源开关是否打开。3）控制器CPU板故障。11. 控制器显示主电故障1）检查交

47、流电220V是否有或电源开关有没有打开。2）开关电源故障。3）控制器CPU板故障。12. 控制器显示未编故障1）可能部件未编程将程序编上。若还报则检查部件地址看是否正确。2）若编上程序后还报则检查部件地址，看是否正确。3）以上都正确的情况下，则说明部件故障，需将故障部件发回公司维修。13因输入模块、输入输出模块受干扰，造成系统工作不正常当输入模块、输入输出模块的反馈端的反馈信号线来自强电柜时，可能会带来强电干扰信号，造成该模块、某回路，乃至整个系统工作不稳定，可通过继电器无源触点接入模块输入端来解决。14常见线路问题（1）总线接地、总线对地绝缘太低，造成系统不稳定（导线穿管时损伤、长期浸泡在水中、接头或端子与预埋盒接触、总线接口板损坏等）；（2）总线与其它线路间绝缘电阻较低、不同回路总
