实验报告桑塔纳3000节气门传感器检测

1、1.桑塔纳3000节气门的类型线性输出型节气门位置传感器的结构和电压输出特性如图1和图2所示。它的两个触点（或称触头）与节气门轴联动，一个触点可在电阻上滑动，利用电阻的变化将节气门位置信号转换成电压值 VTA。这个电压呈线性变化，所以传感器叫做线性输出型节气门位置传感器。根据这个线性电压值，ECU可感 知节气门的开度，使ECU进行喷油量修正，而另一个触点在节气门全关闭时与怠速触点IDL接触，IDL信号用 来断油和点火提前角的控制。线性输出型节气门位置传感器又叫做可变电阻式或滑动电阻式传感器，它与 ECU的连接电路如图1所示图1桑塔纳3000节气门开度传感器的结构图2桑塔纳3000节气门开度传感

2、器的线路2、线性可变电阻输出型节气门位置传感器的检测1）结构和电路线性可变电阻型节气门位置传感器是一种线性电位计，电位计的滑动触点由节气门轴带动。其结构和电压信号输出特性如图 3所示。在不同的节气门开度下，电位计的电阻也不同，从而将节气门开度转变为电压信号输送给ECU。ECU通过节气门位置传感器，可以获得表示节气门由全闭到全开的所有开启角度的、连续变化的电压信号，以及节气门开度的变化速率，从而更精确地判定发动机的运行工况。一般在这种节气门位置传感器中，也设有一怠速触点IDL，以判定发动机的怠速工况。线性可变电阻型节气门位置传感器与ECU的连接线路如图 4所示。（2）线性可变电阻型节气门位置传感

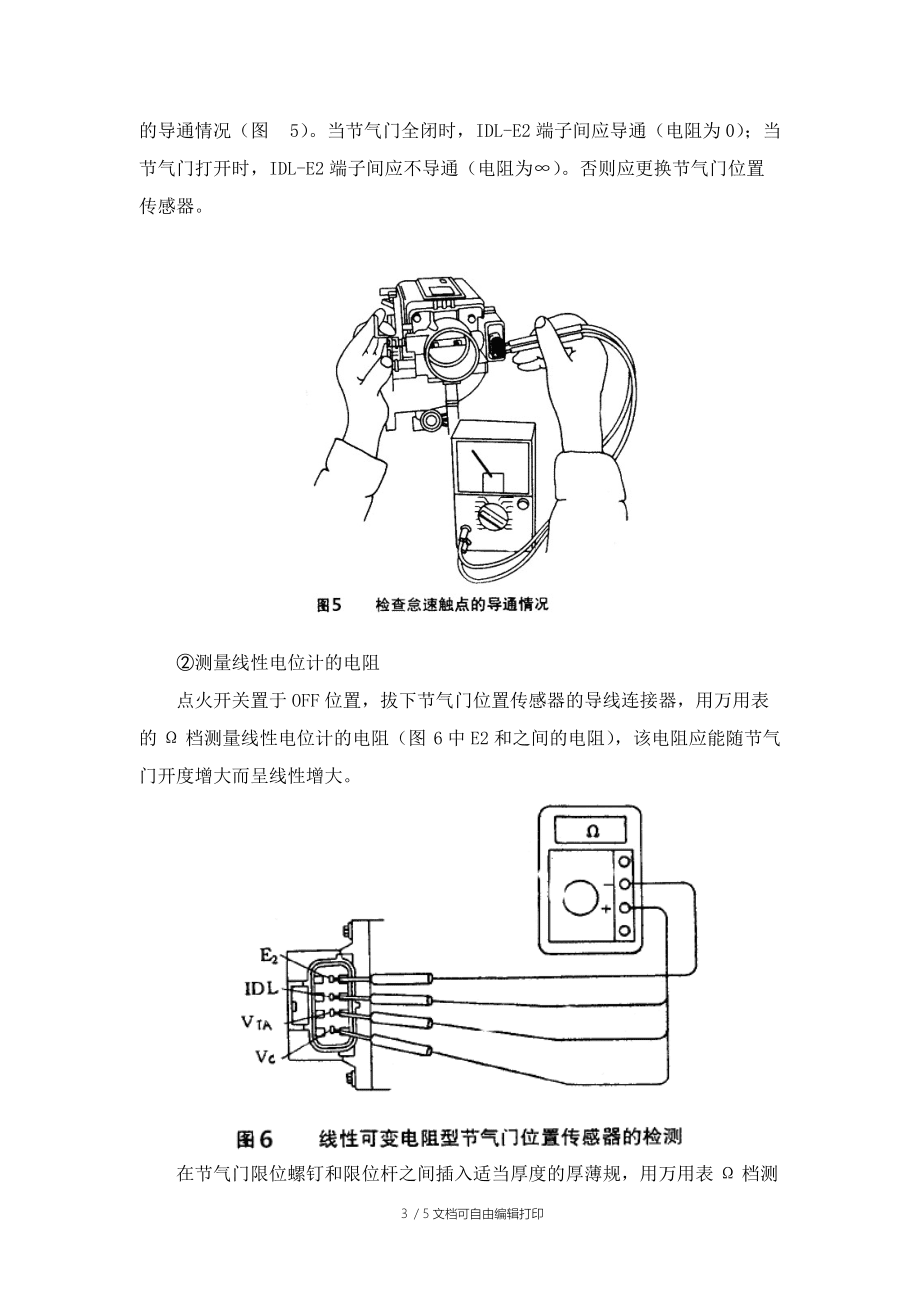

3、器的检测怠速触点导通性检测点火开关置于“OFF”位置，拔去节气门位置传感器的导线连接器，用万用表档在节气门位置传感器连接器上测量怠速触点IDL的导通情况（图 5）。当节气门全闭时，IDL-E2端子间应导通（电阻为0）；当节气门打开时，IDL-E2端子间应不导通（电阻为）。否则应更换节气门位置传感器。测量线性电位计的电阻点火开关置于OFF位置，拔下节气门位置传感器的导线连接器，用万用表的档测量线性电位计的电阻（图 6中E2和之间的电阻），该电阻应能随节气门开度增大而呈线性增大。在节气门限位螺钉和限位杆之间插入适当厚度的厚薄规，用万用表档测量此传感器导线连接器上各端子间的电阻，其电阻值应符合表 1

4、所示。表 1 线性可变电阻型节气门位置传感器各端子间的电阻限位螺钉与限位杆间隙（或节气门开度）端子名称电阻值0mmVTA-E20.34-6.30k0.45mmIDL-E20.50k或更小0.55mmIDL-E2节气门全开VTA-E22.40-11.20k- VC-E23.10-7.20k电压检查插好节气门位置传感器的导线连接器，当点火开关置“ON”位置时，发动机ECU连接器上IDL、VC、三个端子处应有电压；用万用表电压档检测IDL-E2、VC-E2、VTA-E2间的电压值应符合表 2所示。表 2 节气门位置传感器各端子电压端子条件标准电压IDL-E2节气门全开9-14VVC-E2-4.0-5.5VVTA-E2节气门全闭0.3-0.8V节气门全开3.2-4.9V节气门位置传感器的调整拧松节气门位置传感器的两个固定螺钉（图 7（a），在节气门限位螺钉和限位杆之间插入0.50mm厚薄规，同时用万用表档测量IDL和E2的导通情况（图 7（b）。逆时针转动节气门位置传感器，使怠速触点断开，然后按顺时针方向慢慢转动节气门位置传感器，直至怠速触点闭合为止（万用表有读数显示），拧紧节气门位置传感器的两个固定螺钉。再先后用0.45mm和0.55mm的厚薄规插入节气门限位螺钉和限位杆之间，测量怠速触点IDL和E2之间的导通情况。当厚薄规为0.4
