景观设计方案制作基本流程

1、随着中国加入 WTO,国内经济飞速发展，与国际交流日益频繁，作为传达信息和宣传自身形象的重要手段，景观设计的重要地位日益凸现。景观 设计是一门集景观分析、规划、设计、管理、保护的科学艺术。因而，景观 设计师必须是能够运用现代设计理念， 能够独立从事景观设计的专业技术人 才，他或她应该是可持续人居环境的规划设计者、创造者。对于没有专业背 景并对景观设计有着浓 厚兴趣的初学者来说，最需要的是在短时间内能够 学会从设计到要素表现的一整套流程，对景观设计有一个全局的了解，并能 够进行简单的概念设计，这样有利于在今后的工作中更好地选择适合自己发 展的切入点，再进一步求精求好。下面我就从概念设计到方案表现

2、的工作流程做一个简单的概括。一、概念设计阶段本阶段的目标是在满足功能的前提下，协调人与环境的关系，通过设计营造 更舒适的人居环境。因此，我们在设计过程中要学会变换角色，站在不同立 场上考虑，尽量满足政府，居住者，游人，甲方等不同人群的需求。另外还要注意人与景的关系，即人是否可以参与其中，做到情景交融。本阶段具体 内容包括：（一）搜集资料（包括甲方设计委托书，地界红线图电子文档，地质勘察报告，气象资料，水文地质资料，实地拍摄的照片，当地文化历史资料）。（二）分析消费者心态，确定方案立意，大体构图形态。（三）交通功能分析，做功能区划分，进行绿化分析，景观分析，深化方案。二、方案表现阶段方案确立后，

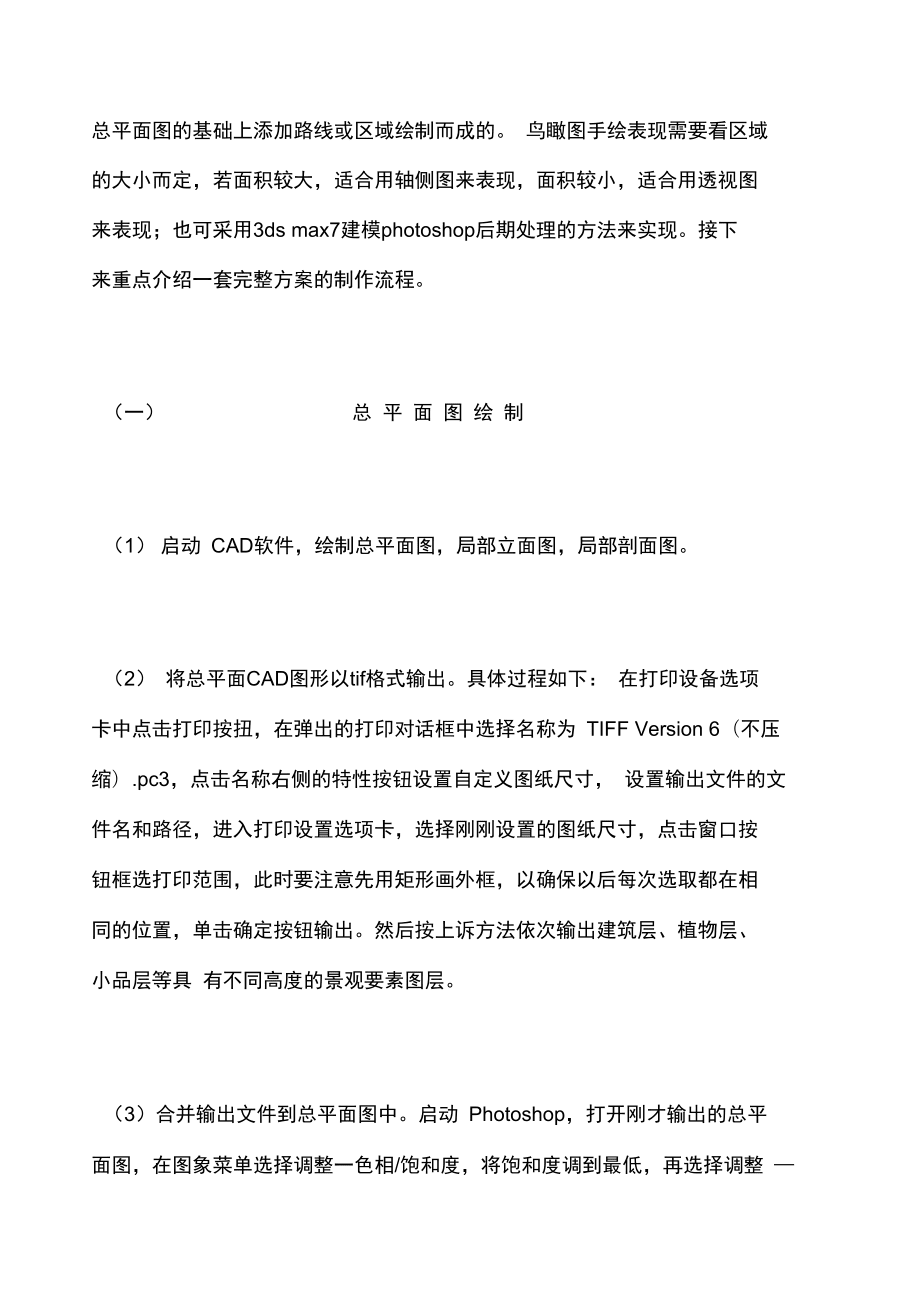

3、下一步的任务是通过手绘或计算机对设计方案进行 表现。一 套完整的方案应包括设计说明，区位现状图，总平面图，功能结构图，交通分析图，绿化结构图，景观分析图，总体鸟瞰图，局部鸟瞰图，局部剖立面图，绿化景观示意图，公共设施铺装示意图。其中平面图可采用在 CAD中 绘制，导入Photoshop中填色的方法，也可直接手工绘制。各种分析图是在 总平面图的基础上添加路线或区域绘制而成的。 鸟瞰图手绘表现需要看区域 的大小而定，若面积较大，适合用轴侧图来表现，面积较小，适合用透视图 来表现；也可采用3ds max7建模photoshop后期处理的方法来实现。接下 来重点介绍一套完整方案的制作流程。（一）总 平

4、 面 图 绘 制（1）启动 CAD软件，绘制总平面图，局部立面图，局部剖面图。（2） 将总平面CAD图形以tif格式输出。具体过程如下： 在打印设备选项 卡中点击打印按扭，在弹出的打印对话框中选择名称为 TIFF Version 6（不压 缩）.pc3，点击名称右侧的特性按钮设置自定义图纸尺寸， 设置输出文件的文 件名和路径，进入打印设置选项卡，选择刚刚设置的图纸尺寸，点击窗口按钮框选打印范围，此时要注意先用矩形画外框，以确保以后每次选取都在相 同的位置，单击确定按钮输出。然后按上诉方法依次输出建筑层、植物层、 小品层等具 有不同高度的景观要素图层。（3）合并输出文件到总平面图中。启动 Pho

5、toshop，打开刚才输出的总平 面图，在图象菜单选择调整一色相/饱和度，将饱和度调到最低，再选择调整 亮度/对比度，将对比度调到最大，复制背景层，在选择菜单中 点取色彩 范围，调大模糊度，选择白色区域，按 Ctrl+X键删除白色区域留下黑色线 条。同理，将其它tif格式图象饱和度调到最低对比度调到最高， 然后根据实际需要选取区域或线形，按住shift键的同时将其拖动到总平面图中。（4）在Photoshop中填色。选取各个区域填充适当的颜色或定义图案来填 充，将各景观要素图层复制后填充为黑色，设置透明度为40%，然后按住Alt键用键盘上的上下左右键沿光线照射方向移动复制图象，产生阴影效果， 保

6、存 图象， 总平面 图就此完成。（二）功能图绘制功能图包括功能分区图，景观分析图，交通分析图，绿化分析图等，绘制方 法与总平面图相同。首先在 CAD中用复合线绘制各轴线、节点；在格式菜 单栏点选线形打开线形管理器对话框，加载所需线形；点击特性按钮修改线 形比例为合适值，然后输出tif格式图象，在前一步总平面图的基础上加半透 明层，再将输出的功能图按住 shift键拖入，加入必要的文字说明后功能图 即制作完成（三）总 体 鸟 瞰 图 制 作（1）建模。总体鸟瞰图可将总平面 CAD图形导入3ds max7中，导入时注 意勾选焊接选项。选择图形单击右键，在弹出的快捷菜单中选择冻结选择的 将其冻结，在

7、3dsmax7中描线，布尔运算后将二维线挤出，简单建模。挤 出时注意取消封口始端选项，以减少面数，挤出后根据需要可通过单击右键，打开属性命令对话框，取消投影阴影，使选择对象不投射阴影。对 于有相同截面的模型可用二维线绘制截面，再绘制路径，用放样命令将其生 成。绘制的线形可在修改命令面板中线的顶点、 线段、样条线层级进行修改， 以 便 提 高 线 形 的 准 确 度。（2）贴图。模型建好后打开材质编辑器，设置材质球，并将材质指定给模型。多数材质需要对漫反射指定贴图；对于表面凹凸的材质，勾选凹凸选项， 并将漫反射贴图复制到凹凸贴图按钮上；对于玻璃材质需降低透明度，提高 高光级别和光泽度；对于水材质

8、需设置透明度，勾选反射选项进行光线跟踪， 勾选凹凸选项设置燥波贴图。贴图设置好之后在修改命令面板中选择UVWMap 贴图，设置贴图坐标，调整贴图大小。（3） 设置摄象机。在创建命令面板中点选摄象机，选摄象机焦距为 28mm、 35mm，选相机观察点、目标点，平移Z轴设置视高，激活视图按C键转换 为相机视口， shift + C 键隐藏摄象机。（4 ）设置灯光。通常有现成的灯阵可以套用（5） 渲染输出。注意渲染输出文件时须设置文件大小，文件名（ A.tga ）及 路径，并在渲染场景对话框的渲染器选项卡中勾选贴图、阴影、自动反射/ 折 射 和 镜 像 复 选 框。（6）输出用做选区的tga文件。将

9、3ds max7文件另存为新的文件在材质编辑器对话框中将材质配成不同的颜色，注意去掉透明、高光、凹凸、反 射等通道上的贴图或材质，再将场景所有灯光和模拟天空球体删除，最后对场景进行渲染，图象大小及虚线框位置与前面的tga文件相同，注意修改渲染的文件名（B.tga）以免覆盖前面的文 件。（7 ）用Photoshop进行后期处理。首先通过前面渲染输出的B.tga文件建立选区，对A.tga中各景观要素分层并调节其色彩、透明度、对比度、饱和 度等参数，然后将选好的图片（天空、地面、近景、中景、远景）拖动到图 象A.tga中，调整人物和配景大小以及与整体色调的关系，使其统一于整体 光照环境之中。另外，适当加强建筑主体的明暗对比，注意天空与整体画面（四）局 部 鸟 瞰 图 绘 制局部鸟瞰图与主要景点效果图电脑绘制方法与总体鸟瞰图基本相同。（五）绿化景观、地面铺装、公共设
