挡土墙设计计算案例

1、word挡土墙设计计算案例1、 设计资料（1） 墙身构造（2） 拟采用浆砌石片石重力式路堤墙，如图6-23所示。墙背高H=6m，填土高h=3m，墙背选用仰斜1:0.25(=-14°02)墙面平行于墙背，初定墙顶宽b=1.54m，墙底宽B=1.47m，基底倾斜1:5o=11°19，墙身分段长度10m。Ey1:1.5Zy=2.08mB1=1.47mb1=1.54mb=4.5mh0=0.64mh=3mH=6m=-14。02EayExy（2） 车辆荷载计算荷载：公路级荷载，荷载组合，车辆荷载的等代土层厚度h0=0.64m。（3） 墙后填料墙背填土为砂土，容重=18KN/m³

2、;，计算内摩擦角=35°，填土与墙背间的内摩擦角=/2。（4） 地基情况硬塑黏性土，容许承载力0=250kPa，基底摩擦系数=0.30。(5) 墙身材料5号水泥砂浆切片石，砌体容重=22KN/m³，砌体容许压应力a=600kpa，容许剪应力=100kPa，容许拉应力ml=60kPa。（6） 墙后土压力通过库伦主动土压力方法计算计算略得知：Ea=91.2KN，Zy=2.08m。2、 挡土墙稳定性验算一计算墙身重G及其力臂ZG计算墙身重G及其力臂ZG计算结果见表6-6。 表6-6 计算墙身重G及其力臂ZG计算结果体积Vm³ 自重G KN 力臂ZGmV1=6×

3、0.25+1.47×6 =17.82 G=V =392.04ZG=1/2(6×0.25+1.47-1/3×6×0.25)=2.47V2=1/2×(6×0.25)×6 =4.50 G2=V2 =99.00ZG2=(6×0.25+1.47-1/3×6×0.25) =2.47V3=1/2×(6×0.25+1.47-1.54)²/0.25=4.09G3=V3 =89.98ZG3=1/3=0.48V4=1/2×1.47²/5=0.22G4=V4 =4.84

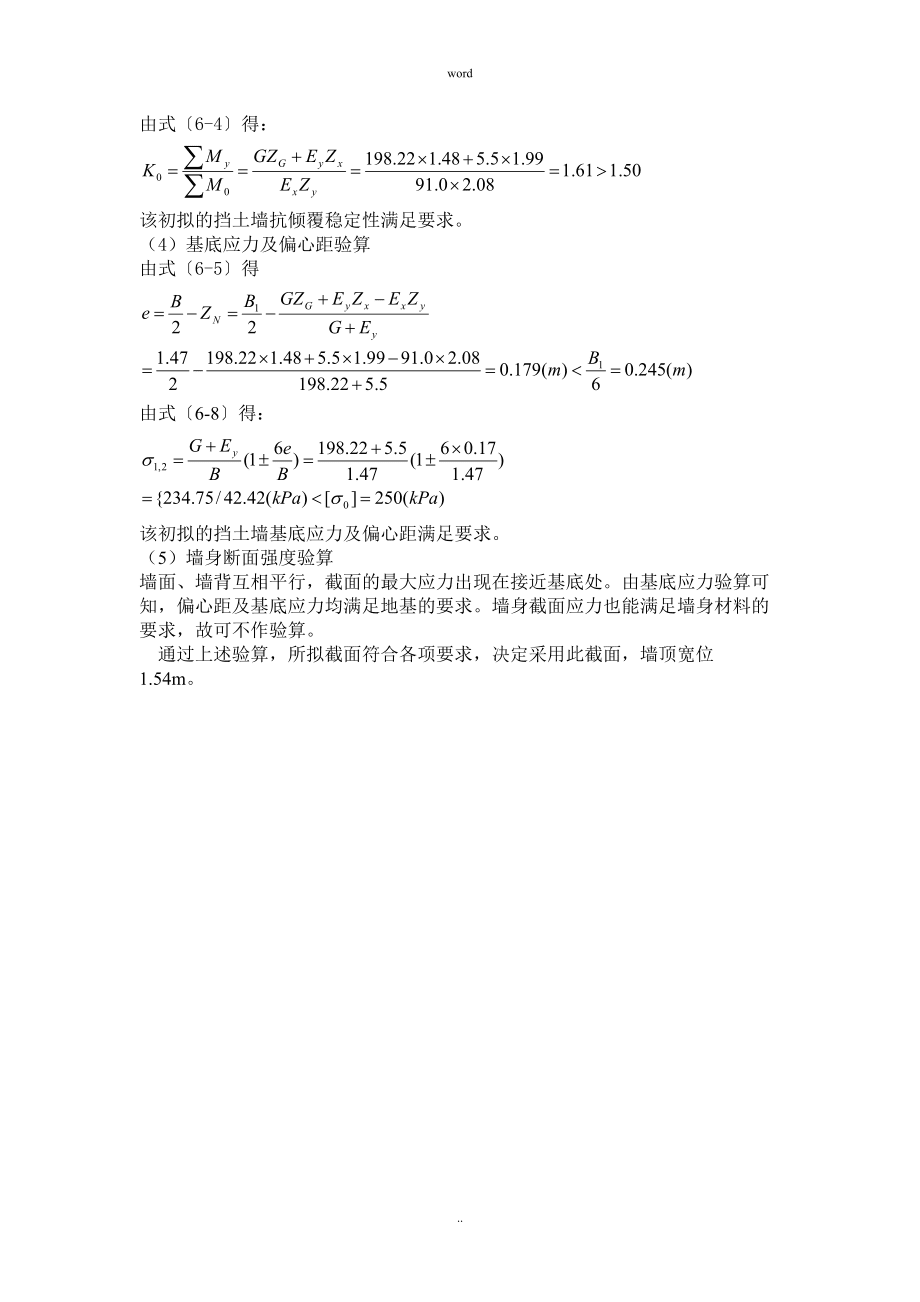

4、ZG4=1/3×1.47=0.49V=V1-V2-V3-V4=9.01G=V=198.22ZG=(GZG-G2ZG2-G3ZG3-G4ZG4)/G=1.48（2） 抗滑稳定性验算由式6-3得： 该初拟的挡土墙抗滑稳定性满足要求。（3） 抗倾覆稳定性验算 EX=Eacos(+)=91.2×cos(-14°02+17°30)=91.0KN Ey=Easin+)=91.2×sin(-14°02+17°30)=5.5KN Zx=B+Z×0.25=1.47+2.08×0.25=1.99(m)由式6-4得：该初拟的挡

5、土墙抗倾覆稳定性满足要求。（4） 基底应力及偏心距验算由式6-5得由式6-8得：该初拟的挡土墙基底应力及偏心距满足要求。（5） 墙身断面强度验算墙面、墙背互相平行，截面的最大应力出现在接近基底处。由基底应力验算可知，偏心距及基底应力均满足地基的要求。墙身截面应力也能满足墙身材料的要求，故可不作验算。 通过上述验算，所拟截面符合各项要求，决定采用此截面，墙顶宽位1.54m。B1=1.47mH=6mb1=1.54mZG4ZG2ZG1ZG3G4G3G2G1挡土墙设计课程设计 1:0.27B1:5ZxbH1:0.05GEyExZyZG一、目的 通过设计掌握重力式挡土墙的设计方法和设计内容。 二、设计资

6、料拟在某地区二级公路修建一座浆砌混凝土重力式路肩墙。 1墙身构造：如图6-24所示，墙面高H=8m,墙背俯斜1：0.27a=15°,墙面1：0.05，初拟墙顶宽b=0,8m,基底倾斜1：5a0=11°已确定挡土墙全长为40m。 2荷载组合：公路-级。 3墙后填料：砂土，=18KN/m³ , =30°， = 2。 4地基情况：中密砾石土，容许承载力=500KPa,基底摩擦系数u=0.4。 5墙身材料：浆砌混凝土，容重a=25KN/ m³. 6土压力:Ea=211.97KPa,Zy=2.67m. 三、设计依据 工程 公路设计手册 、 公路路基设计标准 、 路基工程 、 路基路面 。 四、设计方法与设计内容 1拟定挡土墙的结构形状及断面尺寸； 2拟定挡土墙根底的形状及尺寸；
