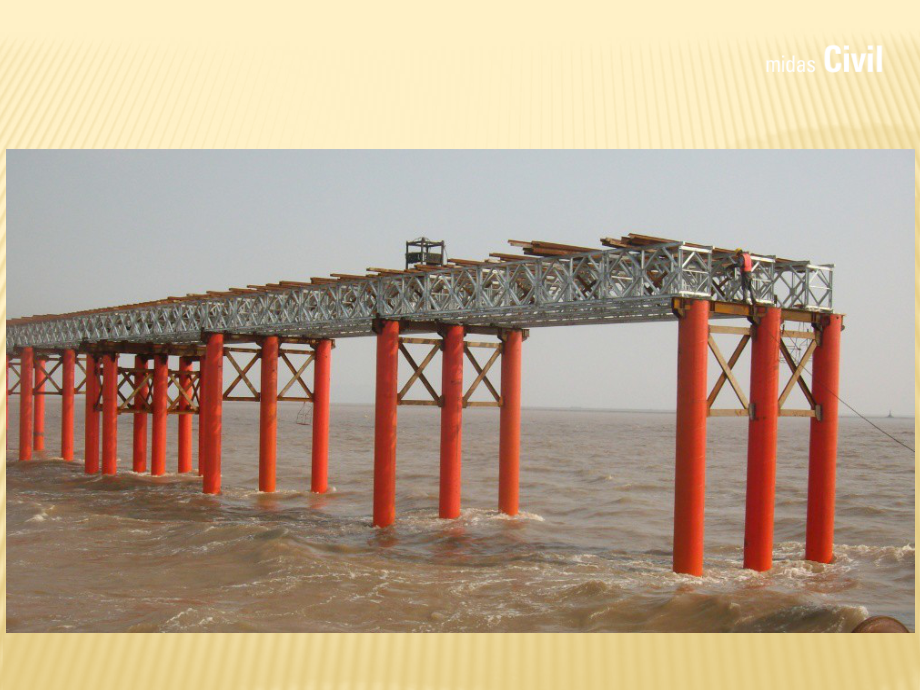

1、midas Civil施工专题培训钢栈桥分析钢栈桥概述钢栈桥属于桥梁施工中常用的一种临时结构，为水上桥梁基础施工提供作业平台。通常采用钢管桩基础、型钢分配梁、桁架或者型钢梁及花纹钢板桥面板的结构形式。其中，钢管桩之间及上部结构之间均采用一定的横向连接，使结为一个整体，增加其性。其优点为：1. 结构简单；2. 成型的结构，安装和拆除比较简单，极大缩短施工工期；3. 整体性好，承载能力大，方便施工机械通过或在上面作业规格参数之前首先要知道什么是？它是已形成一定单元的钢架，可以用它拼接组装成很多构件、。长宽为3m×1.5m。再来说，它是用组装成的桁梁，之间多以发窗为连接构件，用螺栓固定。培

2、训目的ü 熟悉钢栈桥的建模过程ü 掌握钢栈桥的边界及荷载的施加ü 掌握移动荷载的施加过程ü 学会查看钢栈桥的强度、刚度，形成计算成果工程概述Ò 一座用 搭建的施工栈桥，跨径15m（5片 ），支承条件为 ，桥面宽6 米。计算荷载：9m3砼 车（40t）；检算荷载：LD-50；的横向布置为5×90cm，共6片主梁，在 主梁上布置I20a分配梁，位置作用于 弦杆的每个节点处，间距约75cm，上铺10mm厚花纹钢板。如下页图。Ò参数：材料16Mn；弦杆210a双槽钢（C 100×48×5.3/8.5，间距80mm

3、）， 腹杆I8（h=80mm，b=50mm，tf=4.5mm，tw=6.5mm）。 的连接为销接。支撑架参数：材料A3钢，截面L63×4。分配横梁参数：材料A3钢，截面I20a，长度6m。桩顶横梁参数：材料16Mn；截面 I 560×166×12.5/21。钢管桩参数：材料Q345，截面为管型截面（直径D=820mm， 厚度（ tw=10mm），长度为10m。钢管桩支撑架梁单元桩顶横梁工程概况分配梁带纹钢板板单元注意：1.两者的统一；2. 结构原点的确定；3. cad构造绘制顺序， 单元坐标系；4. 不同结构可分不同顺序导入；前处理Ò 1.建立钢栈桥cad离散模型-图层的利用生成模型VS结构原型ü 确定单元坐际是否一致， 保证连接及 强弱轴正确！三维视图前处理Ò 2.施加边界条件1) 钢管桩的底部固结弹性连接 (刚性OR)2) 桩顶横梁和钢管桩弹性连接 ()3) 桩顶横梁和4) 和分配横梁弹性连接只受压支承OR弹性连接（）模拟实际状态避免形成机动体系前处理Ò 3.施加静力荷载1）自重自重系数（方向、系数）前处理Ò 4.定义移动荷载选择移动荷载规范定义车道面（车道线）定义设计荷载和验算荷载定义移动荷载工况分析Ò 移动荷载分析Ò 运行分析后处理Ò 钢栈桥各个构件强度
