1、 DUSHANZI MANAGEMENT DEPARTMENT中国石油独山子石化公司改扩建炼油及新建乙烯工程40万吨/年催化汽油加氢脱硫改造工程文件名称:40万吨/年催化汽油加氢脱硫改造土建施工方案文件编号: ZYLJ/独山子加氢脱硫改造-01-TJ-01文件类别: 01中国石油天然气第六建设公司独山子项目部 DUSHANZI MANAGEMENT DEPARTMENT目录1.0 工程概况 (11.1工程简介 (11.2工程特点 (11.3主要实物工程量 (11.3.1基础利旧部分 (11.3.2旧基础拆除部分 (21.3.3新建基础部分 (21.4编制依据 (32.0 施工程序 (42.1提

2、前施工部分 (42.2场外预制施工部分 (42.3场内预制施工部分 (42.4车间停车后现场施工部分 (53.0土建施工部分总体进度安排 (54.0基础施工方法 (74.1拆除工程 (74.2利旧基础 (74.3新建基础 (84.3.1测量放线 (84.3.2土方工程 (8 DUSHANZI MANAGEMENT DEPARTMENT4.3.3模板工程 (84.3.4钢筋工程 (94.4混凝土工程 (104.4.1混凝土的搅拌 (104.4.2泵送混凝土要求 (104.4.3质量要求 (114.4.5 质量通病及防止措施 (123.4.6混凝土养护 (134.4.7二次灌浆 (145.0质量控

3、制措施 (146.0安全施工措施 (157.0现场文明施工 (218.0施工机具一览表 (219.0劳动力组织管理网络及劳动力平衡表 (229.0现场平面布置图 (22 DUSHANZI MANAGEMENT DEPARTMENT1.0 工程概况1.1 工程简介项目位于40万吨/年催化汽油加氢脱硫装置内。主要布置在装置西南侧的现有空地上,即集中布置在装置瓦斯压缩机南面的空地上,成为装置一个氢气脱硫单元。其余设备布置在装置现有主管廊架-11附近的空地上。本工程加工处理的工艺物料及产品主要有:混合氢气、凝析油、贫胺液、富胺液、脱硫氢气、精脱硫氢气。区域为甲类火灾危险性。施工工期短,现场施工区域周围

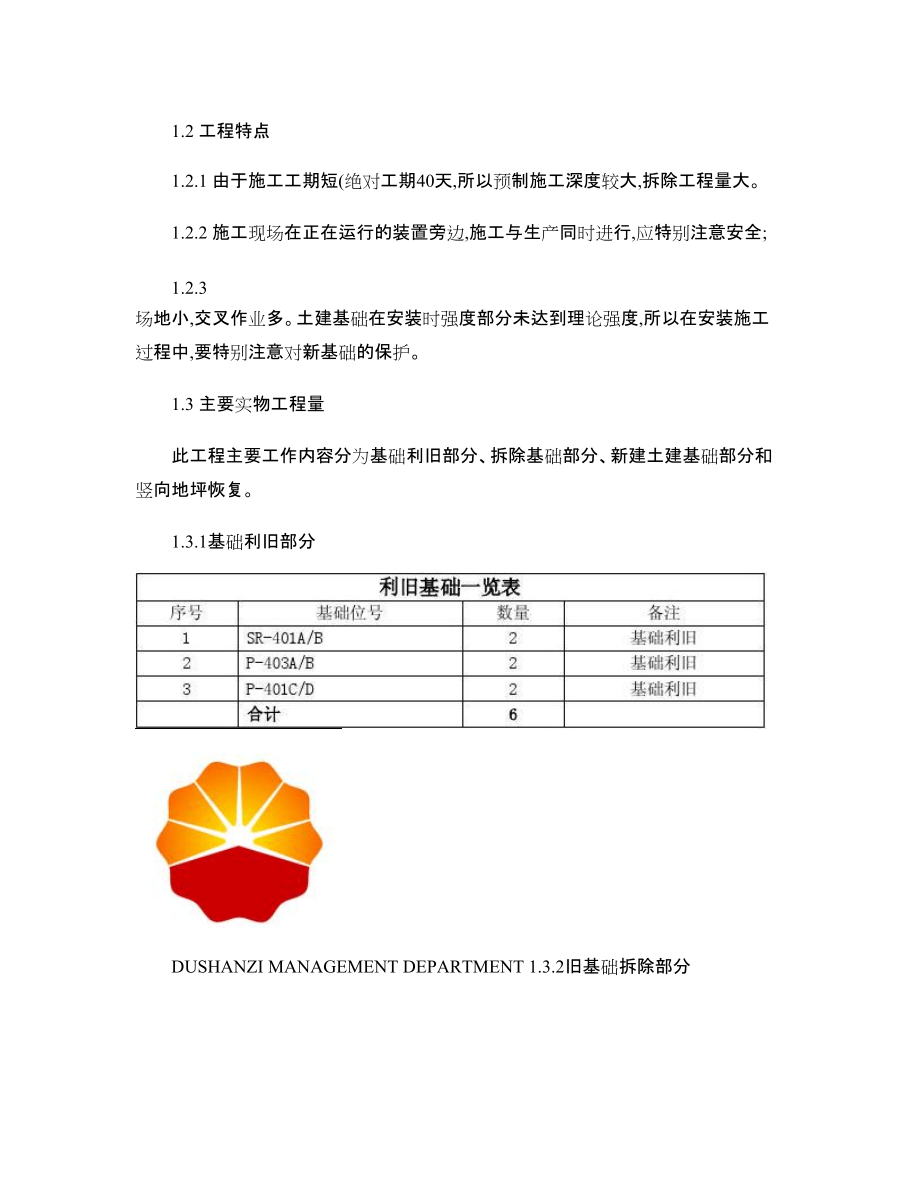

4、还有其他装置正在运行,需要搭设不低于3m以上的阻燃防火墙。1.2 工程特点1.2.1 由于施工工期短(绝对工期40天,所以预制施工深度较大,拆除工程量大。1.2.2 施工现场在正在运行的装置旁边,施工与生产同时进行,应特别注意安全;1.2.3 场地小,交叉作业多。土建基础在安装时强度部分未达到理论强度,所以在安装施工过程中,要特别注意对新基础的保护。1.3 主要实物工程量此工程主要工作内容分为基础利旧部分、拆除基础部分、新建土建基础部分和竖向地坪恢复。1.3.1基础利旧部分 DUSHANZI MANAGEMENT DEPARTMENT 1.3.2旧基础拆除部分 1.3.3新建基础部分 DUSH

5、ANZI MANAGEMENT DEPARTMENT 1.4 编制依据1000万吨/年炼油及120万吨/年乙烯改造工程(炼油部分40万吨/年催化汽油加氢脱硫改造施工图纸建0801-26 建0801-20土方与爆破工程施工及验收规范GBJ201-83建筑地基处理技术规范GB50204-2002混凝土结构工程施工及验收规范GB50204-2002石油化工设备混凝土基础工程及验收规范SH3510-2000建筑安装工程质量检验评定统一标准(GBJ301-2002 DUSHANZI MANAGEMENT DEPARTMENT工程测量规范(GB50026-2000混凝土结构设计规范(GB50010-200

6、22.0 施工程序本工程因施工工期短(绝对工期40天,所以针对本工程基础分为四种施工方法:场外预制基础部分;提前现场现浇施工部分(循环氢部分基础;场内预制基础部分;现场现浇部分(车间停车后现场现浇基础。具体施工顺序见下表:2.1 提前施工部分 2.2场外预制施工部分 2.3场内预制施工部分 DUSHANZI MANAGEMENT DEPARTMENT 2.4车间停车后现场施工部分 3.0土建施工部分总体进度安排 中国石油天然气第六建设公司THE SIXTH CONSTRUCTION COMPANY OF CNPC 独山子项目经理部DUSHANZI MANAGEMENT DEPARTMENT -

7、 6 - 中国石油天然气第六建设公司THE SIXTH CONSTRUCTION COMPANY OF CNPC独山子项目经理部DUSHANZI MANAGEMENT DEPARTMENT4.0基础施工方法4.1拆除工程依据招标文件和现场业主交底,首先标记出需要拆除的基础,提前准备准备拆除方案,准备好施工器具,组织好人力计划和施工工期计划。等到现场施工条件成熟后,由于工期紧张,拆除工作量大,应立即组织施工人员进场,按照既定的施工程序,对需拆除的旧基础进行拆除,清理废渣,为新基础的施工创造条件。3.11确定好需拆除的基础后,需提前拆除的基础(V-420、V-422、R-402,因拆除的基础旁边加

8、氢装置还在运行,所以要搭设拆除施工场地与运行装置之间的防火墙(具体见防护栏施工措施,待搭设验收后,进行拆除施工。V-420、V-422待设备拆除完毕后,用风镐拆除地面以上的混凝土基础以及破坏地坪及碎杂部分,用装载车拉走拆除物,运倒在业主指定的区域。R-402是一座废弃基础,所以就直接可以拆除,此基础体积大(约50立方左右,重量约为120T左右,所以拆除工作相当困难,首先在破除基础周围0.5M左右的地坪,顺着基础周边开挖0.5米的探槽,以防止电缆等危险地下埋物,待挖到基础底部时,查看基础完整程度,判断是否可以用吊车将部分废基础吊出基坑,运离施工现场。如基础已经受损或是不具备吊装条件,应用机械爆破

9、锤将基础由顶部开始进行破碎,待基础完全破碎后,用挖掘机将废料清理出现场,运输到指定区域。3.12车间停车后,原加氢装置区域,大部分基础需要拆除,因原加氢装置附近还有运行的300万吨/年重催装置,所以也是在施工场地和运行装置区域之间搭设一道隔火墙(具体见防护栏施工措施,基础拆除应由边缘到内部的顺序拆除,对于体积较小的泵基础等小体积基础可以用风镐破碎,大基础也是采用破碎锤进行震动破碎,基础破碎后应立即用挖掘机装载到运输车上,运输到指定位置,以尽量保持施工现场的畅通,不能在现场堆积拆除物,以防止影响新基础的施工和安装工作的施工。4.2利旧基础此改造工程有两台压缩机基础和四台泵基础需要利旧,所以在拆除

10、其他废旧基础的时候,要特别注意对这六台利旧基础的保护,在设备拆除后,要用架杆将其围起,以防止碰触。或是在基础上堆积材料。旧基础上的原有地脚螺栓要沿基础面截断,在与设备底座的地脚螺栓尺寸核对无误后,需在旧基础上面打眼,打眼用水压打孔机打眼,在打眼的过程中同样也需 DUSHANZI MANAGEMENT DEPARTMENT要对基础的保护。四台泵基础表面还需要将原有瓷砖轻轻敲掉,然后贴5mm厚白色瓷砖。4.3新建基础4.3.1测量放线待施工现场拆除施工等工作完成后,具备施工条件后根据施工图纸设计给定的定位依据和定位条件进行对基础的定位放线,要调准经纬仪、水准仪和钢尺等放线工具的准确度,要求对参照物

11、确定准确,放线要精确,测量过程中要记录各种数据,在计算过程中要反复验算放线数据,在放线过程中要专业监理工程师和业主代表全程监护。放线完毕后用白石灰散好基槽灰线。在基槽开挖之前应该在进行一次验线工作,以确保放线的准确度。4.3.2土方工程大基础采用机械开挖,人工清底的方法施工,管廊下部和压缩机厂房等挖掘机无法施工等地方的设备基础采用人工开挖的方法施工。挖出的土方运到甲方指定的地点临时堆放,待回填时再运回。基坑开挖按1:0.3坡度放坡,施工作业面为300mm宽。开挖至设计标高,进行修坡清底,不得扰动土的原状态结构,如有扰动,应挖出扰动部分。如原有基础标底大于新建基础的标底,应用C10素混凝土垫平之

12、实际标高。4.3.3模板工程模板主要采用木模板为主,但要搭设架杆以固定加强木模板的受力,预制基础模板因为在预制厂支模施工,所以在支模前,必须要将模板支于平整的预制场地,并且保持场地清洁干净。现浇基础安装模板前先复查地基垫层的标高及中心线位置,弹出基础边线,基础模板面标高应符合设计要求,设备基础边模应比设备基础顶面标高高出34cm,用以架设预埋螺栓及预留洞模板,还应检查钢筋保护层的厚度、模板的平整度、垂直度以及是否刷有隔离剂等事项,在各项均符合要求后才能进行砼浇筑。圆形基础采用标准的1.5*0.15刚模板搭设,塔基础、换热器等大型设备基础,由于螺栓较大、较重不利于固定就位,为此采用=4mm钢板加

13、工定位模板,在定位模板上用钻床钻孔,孔径比螺栓直径大1mm,安装螺栓时,先把定位模板固定在牢固架杆上,然后把螺栓通过上、下螺姆固定在定位模板上,为了保证振捣时不影响螺栓垂直度,螺栓根部用16钢筋撑牢。混凝土柱子模板的搭设,主要采用木模板搭设,在柱模外侧柱箍用50×50方木条和10拉结螺栓制作,其纵向间距小于500mm,模板底部适当加密,柱底模设一块活动板作清扫口。 DUSHANZI MANAGEMENT DEPARTMENT柱模安装完后用线坠校正其垂直度。柱上口用8#铁丝拉紧,各柱之间用水平支撑及剪刀撑相互牵搭以保证其稳定。支撑下端以木楔调整高度钉牢固定在木垫板上。模板拼接头相互错开

14、,拼缝宽度小于 1.5mm。模板表面应涂机油,施工时适当加密垫块防止钢筋粘油,影响与砼粘结。底座和梁侧模主要采用钢管固定,木支撑为辅。在搭设模板过程中要遵循模板平整,拼缝严密;模板支撑牢固,能够承受混凝土侧压力和施工荷载,并装拆方便。拆模板时应按与安装相反的顺序进行,一般是先拆侧模板,后拆承重模板;先拆柱模板,后拆梁及平台模板。4.3.4钢筋工程由于施工周期短,所以此工程的基础钢筋全部在加工厂预制成型,小基础钢筋笼也在预制厂绑扎,大基础钢筋在预制厂下好料好现场绑扎。4.3.4.1钢筋预制加工a.钢筋必须有产品质量证明书,并经试验合格后方可使用;b.下料时,应先下长料,后下短料,注意长短搭配,以

15、减少浪费;c.级钢筋要一次弯曲成型,不得回弯。弯曲钢筋应成型在一个平面内,要横平竖直,角度正确,级钢筋端部要做180°弯钩;d.箍筋弯钩应弯曲成135弯钩,弯钩平直部分长度不得小于箍筋直径的10倍;e.制作好的钢筋按使用先后、使用部位分类挂牌堆放;料牌上注明使用部位、规格等;f.部分骨架和网片可在预制场地绑扎成型,以减少施工现场钢筋绑扎量;成型的骨架和网片应加固,以防在运输和安装过程中发生变形;在安装后再撤去加固部分用料。g.制作控制混凝土保护层厚度用的水泥砂浆垫块,规格50mm×50mm×35mm,垂直方向使用的垫块,还需在垫块一面嵌入20号铁丝。水泥砂浆垫块要

16、注意养护,使其具有相当的抗压强度3.3.4.6采用20号铁丝每点绑扎,钢筋骨架应每点绑扎牢固,不得松动。4.3.3.4.2基础钢筋绑扎a.钢筋网的绑扎。全部钢筋交叉点每点扎牢,相邻绑扎点铁丝扣要成八字形,以免网片歪斜变形。b.纵筋的搭接位置要严格按照施工图置标注位置设置。设计图纸未注明搭接位置的,钢筋接头要错开设置,且搭接长度不得小于45d(d为纵筋直径。c.在各钢筋交叉处,每点扎牢。 DUSHANZI MANAGEMENT DEPARTMENTe底板钢筋绑扎前,弹出轴线及基础边线,并做出明显标记,然后根据标记放置钢筋,底板钢筋除靠近外围两排钢筋交叉点全部绑扎外,中间钢筋交叉点间隔交替绑扎。钢

17、筋接头采用单面搭接焊。钢筋在预制过程中,将接头按11d长度弯成同心。焊接接头在钢筋布料时应错开,同一截面内的钢筋接头不得超过50%。为保证上层筋的位置,上层筋用12钢筋做成铁马镫支起,铁马镫间距1.0米,呈梅花状布置。 4.3.4.3 要对在运输过程中钢筋绑扎松动的地方,及时固定。4.4混凝土工程4.4.1混凝土的搅拌本工程项目的所有混凝土全部由甲方指定的商品混凝土站采购。对混凝土的搅拌要求如下:搅拌时材料的计量偏差为,水泥±2%;砂、石±3%;水和外加剂±2%,搅拌时间为90s。4.4.2泵送混凝土要求4.4.2.1泵送混凝土时,混凝土泵的支腿完全伸出,并插好安

18、全销。4.4.2.2混凝土泵启动后,先泵送适量水以湿润混凝土泵的料斗,网片及输送管的内壁等直接与混凝土接触部位。4.4.2.3混凝土的供应,必须保证输送混凝土的泵能连续工作。4.4.2.4输送管线直,转弯缓,接头严密。4.4.2.5泵送混凝土前,先泵送混凝土内除粗骨料外的其他成分相同配合比的水泥砂浆。4.4.2.6始泵送时,混凝土泵处于慢速、匀速并随时可反泵的状态。泵送速度,先慢后快,逐步加速同时,观察混凝土泵的压力和各系统的工作情况,待各系统运转顺利后,方可以正常速度进行泵送。4.4.2.7混凝土浇筑采用分段布料,为防止隐形施工缝的出现,分段须保证在本段混凝土初凝前进行下段的浇筑。同时要避免

19、过振,振捣后抹面压光。混凝土浇筑期间要保证水、电供应,做好技术交底工作。 DUSHANZI MANAGEMENT DEPARTMENT4.4.2.8泵送混凝土时,活塞保持最大行程运转。混凝土泵送过程中,不得把拆下的输运管内的混凝土洒落在未浇筑的地方。4.4.2.9当输送管被堵塞时,采取下列方法排除:重复进行反泵和正泵,逐步收出混凝土至料斗中,重新搅拌后泵送;用木棍敲击等方法,查明堵塞部位,将混凝土击粉后,重复进行反泵和正泵,排除堵塞;当上述两种方法无效时,在混凝土卸压后,拆除堵塞部位的输送管,排出混凝土堵塞物后方可接管。重新泵送前,先排除管内空气后,力可拧紧接头。4.4.2.10向下泵送混凝土

20、时,先把输送管上气阀打开,待输送管下段混凝土有了一定压力时,方可关闭气阀。4.4.2.11混凝土泵送即将结束前,正确计算尚需用的混凝土数量,并及时告知混凝土搅拌站。4.4.2.12泵送过程中,废弃的和泵送终止时多余的混凝土,按预先确定的处理方法和场所,及时进行妥善处理。4.4.2.13泵送完毕时,将混凝土泵和输送管清洗干净。4.4.2.14排除堵塞,重新泵送或清洗混凝土泵时,布料设备的出口朝安全方向,以防堵塞物或废浆飞出伤人。4.4.2.15在泵送过程中,受料斗内具有足够的混凝土,以防止吸人空气产生阻塞。4.4.3质量要求4.4.3.1商品混凝土要有出厂合格证,混凝土所用的水泥,骨料,外加剂等

21、必须符合规范及有关规定,使用前检查出厂合格证及有关试验报告。4.4.3.2混凝土的养护和施工缝的处理必须符合施工质量验收规范规定及本方案的要求。4.4.3.3混凝土强度的试块取样,制作,养护和试验要符合规定。4.4.3.4混凝土振捣密实,不得有蜂窝,孔洞,漏筋,缝隙,夹渣等缺陷。4.4.3.5钢筋,模板工长跟班作业。发现问题及时解决,同时设专人看钢筋,模板。4.4.3.6浇筑前有生产部门经常注意天气变化,如有大雨缓时开盘并及时通知搅拌站。如正在施工中天气突然变化,原则是下雨不停,大雨采取防护措施。其措施是:已浇筑完毕的混凝土面用塑料薄膜覆盖,正在浇筑的部位采用搭设防水棚。4.4.3.7浇筑时要

22、有专门的铺灰人员指挥浇筑,切忌“天女散花”,分配好清理人员和抹面人员。 DUSHANZI MANAGEMENT DEPARTMENT楼板必须用1.54m刮杆刮平。4.4.3.8做好混凝土浇筑记录。4.4.3.9每次开盘前必须做好开盘鉴定,经理部技术人员与搅拌站技术人员同时签认后方可开盘,并且随机抽查混凝土配合比情况。4.4.3.10现浇结构尺寸允许偏差和检验方法详见混凝土结构工程施工质量验收规范GB50204-2002中表8.3.2-14.4.5 质量通病及防止措施 DUSHANZI MANAGEMENT DEPARTMENT 3.4.6.1设备基础浇筑完12小时后即应进行养护。3.4.6.2

23、小型设备基础外用薄膜包裹或用盖湿麻袋或草席淋水养护,养护期7天,大型设备基础覆盖塑料薄膜及湿麻袋,上表面淋水养护,以防止内外温度过大造成裂缝。3.4.6.3选用工作认真、仔细、负责的施工人员专人专职对设备基础进行养护。4.4.6.4淋水养护每2小时左右一次,以保持砼表面湿润。 DUSHANZI MANAGEMENT DEPARTMENT4.4.7二次灌浆4.4.7.1灌浆前基础做好以下准备工作。灌浆前清除预留孔中的杂物、积水。灌浆处的基础表面在设备安装前凿成麻面,在100mm×100mm面积内凿35个麻点。有被油沾污的混凝土先用清洁剂洗干净,如洗不干净就凿除。用水将基础表面冲洗干净,

24、保持湿润。制定严密的施工技术措施。4.4.7.2设备基础采用C35混凝土或高强无收缩细石混凝土浇灌。在施工前要对原材料进行精选,同时进行配合比试验和选择,测定试块符合要求的抗压强度和收缩率。4.4.7.3待设备初找正、找平,办理中间交接手续后,进行设备基础地脚螺栓预留孔的灌浆。采用灌浆的微胀细石混凝土标高比原基础混凝土标高提高一级。灌浆必须一次灌满到基础毛面并捣固密实。4.4.7.4设备基础底座下次灌浆在设备最终找正、找平后24小时进行,灌浆前办理完中间交接手续。4.4.7.5设备底座下次灌浆前安装模板,底座外边缘至二次灌浆层外边缘宽度不少60mm;底座埋入二次灌浆层深度不少于10mm。4.4

25、.7.6设备基础预留洞灌浆和底座二次灌浆所采用微胀细石砼施工时各留置一组试块。4.4.7.7每次基础灌浆后派专人专职进行养护,5.0质量控制措施建立以项目经理为第一责任人的质量保证体系,项目质量科在项目范围内实施质量否决权。质量科及质检人员对工程质量具有绝对权威,任何施工人员必须无条件服从质检人员。5.1认真熟悉图纸、编制施工方案,通过对施工队技术交底,讨论优化施工方案,施工负责人和技术质量负责人必须每天坚守在施工现场,配合甲方管理以确保工程质量及工程进度。5.2 严格执行自检、专检、工序交接、质量评定制度。5.3 加大施工现场专检力度,依据质量检验计划对施工质量随时进行检查,对不合格项目有权

26、责令停工返修。5.4质量科每周组织一次质量大检查,并依据质量检查结果,召集专业技术员召开质量分析会,做到预防为主,且一周一期质量监控报告,通报全工地。 DUSHANZI MANAGEMENT DEPARTMENT5.5项目实行质量奖惩制度,奖优罚劣,确保质量目标的实施。项目领导做到重视质量,全力支持专职质检员及专业技术人员的工作,对专职质检员及专业技术员提出的质量问题,要坚决督促施工队进行整改。5.6在施工中,严格执行业主、监理单位对本工程质量管理和质量监督部门做出的规定,对业主、监理单位提出的任何质量问题均应立即整改直到合格。5.7质量体系组织图 6.0安全施工措施工程开工前,必须建立健全安
