CiscoSLM224PCiscoSLM248GCiscoSLM2024

1、CiscoSLM224PCiscoSLM248GCiscoSLM2024无论在何种网络环境中，我们都要依赖交换机来构建网络，而交换机性能、 功能的优劣则在很大程度上决定了网络的整体性能。 随着网络成为我们日常办公的主要工具， 在各种办公环境中对网络质量的要求也越来越高。 时至今日， 我们已经很少能够在企业网中看见古老的集线器，取而代之的则是各种高性能交换机。作为网络设备商中的翘楚，思科的网络设备一直被很多专业用户所青睐。 虽然我们可以在市场上看到各种各样的交换机产品， 但是不同品牌、不同价格的交换机往往在性能、功能上有着较大的差距：以往很多办公网络中都是在使用傻瓜型交换机， 这种没有管理功能，

2、 只提供简单数据交换功能的设备， 具最大的优势在于价格便宜。 但是随着网络数据量的增加以及企业用户对网络安全、 功能的更多要求， 智能型交换机逐步成为了办公网络中的主流，而思科的产品凭借着自身的技术优势，在很多方面都有着胜人一筹的表现。思科SLM系列交换机虽然属于人门级管理交换机，但是其管理快捷、配置简单，产品型号选择空间大，提供多种类型设备，端口从24口到48口，可以满足各种用户的需要。该系列交换机可以让管理员根据需要来管理数据流量，针对不同用户的需求，交换机提供了绝对优先级和wRR控制， 该特性可充分保证数据流量的区分对待， 同时又可以满足对时间敏感业务（例如语音数据）的QoS需求。在一些

3、比较大的网络中，我们经常要针对不同的网络用户来划分多重业务区域管理。如果使用思科SLM系列交换机，管理员就可以在交换机上规划VLAN,最多支持高达128个VLAN,充分满足客户的需求。而且SLM系列产品都可以采用Web方式对设备进行管理。相对Telnet,其简便直观的Web管理方式让网络规划变得更为简单。CiseoSLM224P在千兆网络逐步普及的今天，看见一款百兆交换机的确让人有些吃惊。不过对于SLM224P这款款百兆交换机来说，你不要把它看作是什么过时产品。恰恰相反，它正是思科针对用户需求所推由的新产品，它的很多实用特性可以为用户构建网络提供很好的便利性。SLM224P提供了24个10/1

4、00RJ45交换端口，其中12个10/100端口 （端口1至U6和13至U18）支持基于IEEE802.3af的PoE,足以为12个PoE端口分别提供7.5W,或者为6个端口分别提供15.4W供电。POE（PowerOverEthernet）指的是在现有的以太网cat.5布线基础架构不做何改动的情况下， 在为一些基于IP的终端 （如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。POE技术能在确保现有结构化布线安全的同时保证现有网络的正常运作，最大限度地降低成本。通过过这项技术，我们可以使用SLM224P的PoE端口，供电给无线AP、网络摄

5、影机等不方便另外架设电源线的装置，而这些装置基本上不苛求什么网络端口速率，10/100的速率足以满足这些设备的网络需求。如果你需要将SLM224P连接到核心网络中， 那么交换机上还提供2个适用于10BASE-T/100BASE-TX/1000BASE-T、带RJ-45接头的组合端口，并且带有小型千兆接口转换器（小型GBIC）/SFP插槽，这样就保证了边缘网络与核心网络之间有一个顺畅的连接。 这款交换机的背板速率为8.8Gbps,采用存储转发交换机制。通过使用802.1p、IPv4/v6差分服务（DiffServ）/DSCP流量优先规范的先进队列技术，实现对QoS的简单管理。如果需要VLAN功能

6、，那么SLM224P基于802,1Q的VLAN可以实现网络分段，通过将不同设备、用户划定到相互隔离的VLAN中，可以进一步提高网络的性能和安全性，而且这款交换机也支持802.1X身份验证和基于MAC的过滤功能，从而实现端口级的安全保护。SLM224P还提供了SpanningTree（生成树）协议的支持，它可以从逻辑上断开网络的环路，解决成环以太网网络“广播风暴”问题的协议，其可以消除由于失误或者意外带来的循环连接， 并在物理链路满足条件的情况下支持链路的冗余。 对于中小企业用户来说，SLM224P是一款非常不错的产品，它既在较低的价格上为用户提供了丰富的功能， 而且又提供了千兆端口保留了以后网

7、络升级的余地。CisCoSLM248GSLM248G在特性上基本与SLM224P相同，它提供了48个10/100M端口，而且还有2个10/100/1000M上行链路端口，并带有2个共享SFP端口。SLM248G的背板速率是13.6Gbps,采用存储转发交换机制。 这款交换机同样将安全性延伸至交换机端口层， 防止未经授权的用户访问网络，并且提供了基本的QoS功能，可支持包括语音、视频和数据存储在内的网络应用。在管理方面，SLM248G同样是采用了基于Web的管理方式，可以实现轻松的安装和配置。CiscoSLM248G提供了许多QoS功能，可以确保适当区分流量的优先顺序，给语音和视频、带宽密集型图

8、片/视频文件上载或下载等实时应用带来尽可能最佳的用户体验。借助IGMP监听功能，CiscoSLM248G可以将IP多播流量（例如实时演示、视频会议和在线游戏） 仅限于请求此类流量的端口， 使其余的网络能够以最高效率正常工作。IEEE802.1p优先级标记、差分服务代码点（DSCP）以及4个硬件队列等其它QoS功能，还能够保持语音和视频等实时应用的质量。借助交换机的802.1QVLAN支持功能， 可以优化网络流量， 使您能够快速按部门或分作组分剖网络流量。VLAN还通过将敏感数据与网络上的其它工作组分离， 从而提供额外的安全保护。 网络安全是任何企业的绝对要求，防止未经授权访问公司网络至关重要。

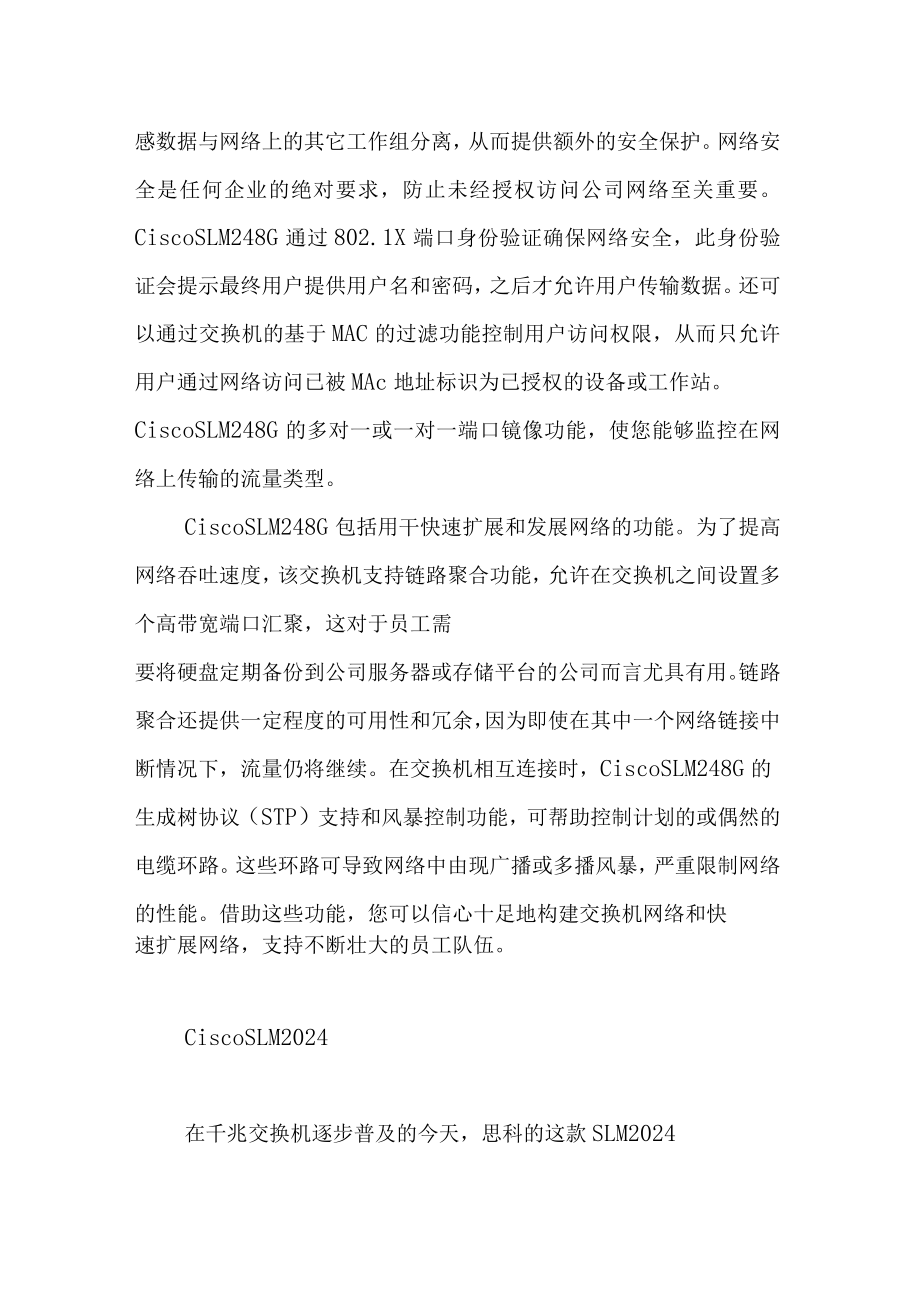

9、CiscoSLM248G通过802.1X端口身份验证确保网络安全，此身份验证会提示最终用户提供用户名和密码， 之后才允许用户传输数据。 还可以通过交换机的基于MAC的过滤功能控制用户访问权限，从而只允许用户通过网络访问已被MAc地址标识为已授权的设备或工作站。CiscoSLM248G的多对一或一对一端口镜像功能，使您能够监控在网络上传输的流量类型。CiscoSLM248G包括用干快速扩展和发展网络的功能。为了提高网络吞吐速度， 该交换机支持链路聚合功能， 允许在交换机之间设置多个高带宽端口汇聚，这对于员工需要将硬盘定期备份到公司服务器或存储平台的公司而言尤具有用。 链路聚合还提供一定程度的可用

10、性和冗余， 因为即使在其中一个网络链接中断情况下，流量仍将继续。在交换机相互连接时，CiscoSLM248G的生成树协议（STP）支持和风暴控制功能，可帮助控制计划的或偶然的电缆环路。 这些环路可导致网络中由现广播或多播风暴， 严重限制网络的性能。借助这些功能，您可以信心十足地构建交换机网络和快速扩展网络，支持不断壮大的员工队伍。CiscoSLM2024在千兆交换机逐步普及的今天，思科的这款SLM2024相信会引起很多人的兴趣。SLM2024提供了24个适用于10BASE-T/IOOBASE-TX/1000BASE-T的RJ-45接头， 包括2个组合端口（用于小型GBIc/SFP插槽），其背板

11、速率高达48Gbps,转发速率为35,71Mbps线速。SLM2024提供了很多QoS功能，可以确保恰当区分流量的优先顺序。给语音和视频、带宽密集型图片/视频文件上载或下载等实时应用带来尽可能最佳的用户体验。借助IGMP监听功能，CiscoSLM2024可以将IP多播流量（例如实时演示、视频会议和在线游戏）仅限于请求此类流量的端口，使其余的网络能够以最高效率正常工作。IEEE802,1p优先级标记、差分服务代码点（DScP）以及4个硬件队列等其它QoS功能，还能够保持语音和视频等实时应用的质量。借助交换机的802.1QVLAN支持功能， 可以优化网络流量， 使您能够快速按部门或分作组分割网络流

12、量。VLAN还通过将敏感数据与网络上的其它工作组分离，从而提供额外的安全保护。网络安全是任何企业的绝对要求，防止未经授权访问公司网络至关重要。CiscoSLM2024通过802.1X端口身份验证确保网络安全，此身份验证会提示最终用户提供用户名和密码， 之后才允许用户传输数据。还可以通过交换机的基于MAC的过滤功能控制用户访问权限，从而只允许用户通过网络访问已被MAC地址标识为已授权的设备或工作站。ciscoSLM2024的多对一或一对一端口镜像功能，使您能够监控在网络上传输的流量类型。CiscoSLM2024包括用于快速扩展和发展网络的功能。为了实质性提高网络吞吐速度， 该交换机支持链路聚合功

13、能， 允许在交换机之间设置多个高带宽端口汇聚， 这对于员工需要将硬盘定期备份到公司服务器或存储平台的公司而言尤其有用。 链路聚合还提供一定程度的可用性和冗余，因为即使在其中一个网络链接中断情况下，流量仍将继续。在交换机相互连接时，CiscoSLM2024的生成树协议(STP)支持和风暴控制功能，可帮助控制计划的或偶然的电缆环路。这些环路可导致网络中由现广播或多播风暴，严重限制网络的性能。我们使用Ixia400T对思科的这三款交换机产品进行了性能测试，测试使用RFC2544测试脚本，其中包括了吞吐量、帧丢失率、背对背、延迟。由于版面所限，我们只能将延迟以及RFC2889测试成绩放 在 我 们 的

14、 网 站 上 。 我 们 采 用RFC2544方 式 测 试 时 ，FrameSize(bytes)分另为：64、128、256、512、1024、1280、1518。从测试结果可以看到， 思科的这三款交换机都有着不错的性能， 与同档次的交换机相比较，CiscoSLM224P、CiseoSLM248G、CiscoSLM2024的成绩都属于领先水平。更值得一提的是这三款交换机在长达2周的高负载测试中所表现由的稳定性。 对于中小企业用户来说， 思科这三款SLM系列交换机产品是值得购买的，而且其品质也值得信赖。测试说明吞吐量测试吞吐量测试定义了在不由现错误的情况下每秒钟能传输帧的最大数量。 该测试被用来测量电信级以太网服务中由现的以太网交换机的速率限制能力。 该测试从最高帧速率开始， 然后比较发送和收到的帧的数量。如发生帧丢失的情况，则将传输速率降低一半并重新开始测试。如果测试过程中未由现帧丢失，则将传输速率增加与前次测试速率差的一半。该方法也被称为两分/倍增法。不断重复这种实验一错误测试直至找到不由现帧丢失的速率。背对背测试背对背测试（也被称为突发性或突发测试）评估交换机的缓冲能力，测量丢帧前在全线速时接收帧的最大数量帧丢失测试帧丢失测试测量在由现过载情况下网络的响应一一这是反应网络支持实
