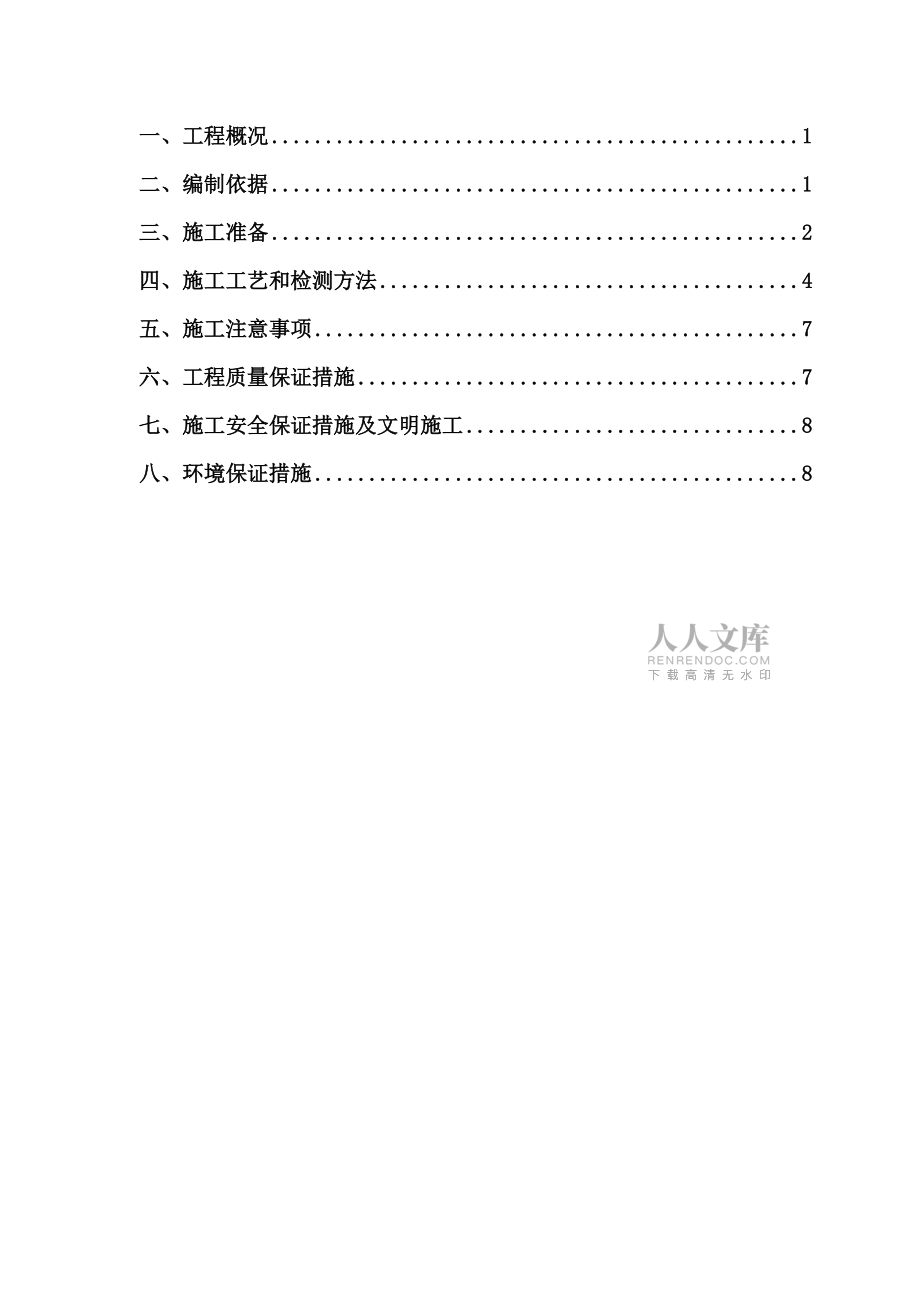

1、宜张高速公路宜都至五峰（渔洋关）段YZTJ-3标中央分隔带及路肩施工方案 编制： 审核： 批准： 葛洲坝集团第五工程有限公司宜昌至张家界高速公路宜都至五峰（渔洋关）段YZTJ-3标段2015年5月目 录一、工程概况1二、编制依据1三、施工准备2四、施工工艺和检测方法4五、施工注意事项7六、工程质量保证措施7七、施工安全保证措施及文明施工8八、环境保证措施8宜昌至张家界高速公路宜都至五峰（渔洋关）段YZTJ-3标段 中央分隔带及路肩施工方案中央分隔带及路肩施工方案一、工程概况宜昌至张家界高速公路北连宜昌，南通张家界，是沟通鄂西、湘西地区的省际快速通道。宜昌至张家界公路湖北段是湖北省公路水路交通运

2、输发展“十二五”规划中规划的“七纵五横三环”高速公路网纵六郧县至宜昌(鄂湘界)高速公路的组成部分，该高速公路通道由陨十、十房、保宜、宜张等高速公路项目构成。根据项目划分，宜昌至张家界高速公路湖北段划分为当阳至枝江段、白洋长江大桥段、宜都至五峰(渔洋关)段(以下简称“本项目”)、五峰(渔洋关)至鄂湘界段。本项目实施后，将与其它相关路段一起，打通宜昌南向快递出口通道，其建设对于优化区域高速公路网布局，充分发挥宜昌省域副中心城市的辐射带动作用，强化宜昌三峡枢纽和三峡物流中心地位，加强鄂湘两省经济和交通联系，推进“一江两山”与湖南张家界等世界知名景区的整合联动，促进湖北武陵山腹地的资源开发，加快武陵山

3、连片特困地区脱贫致富步伐，带动宜都、五峰等沿线地区尤其是少数名族地区经济社会发展，都具有十分重要的意义。本项目二期路面工程划分为1个施工标段：K55+596.5K91+996.324，全长36.27公里。主线采用双向四车道高速公路标准，设计速度80km/h，整体式路基宽24.5m；另设王家畈连接线3.995km，按二级公路标准沿老路陆渔线进行改建，设计速度60km/h，路基宽10m；新建渔洋关连接线长约2.765km，按照双向四车道一级公路标准建设，设计速度60km/h，路基宽20m。二、编制依据 1、宜昌至张家界高速公路宜都至五峰（渔洋关）段招标文件、补遗书及两阶段施工设计图纸、合同文件。2

4、、湖北省交投201428号沥青混凝土路面基层、面层标准化施工工艺及技术管理3、合同规定采用的施工技术规范，验收标准及质量、安全技术规程。 公路工程技术标准 JTGB01-2003公路路面基层施工技术规范 JTJ034-2000公路工程水泥及水泥混凝土试验规程 JTE E30-2005公路工程集料试验规程 JTG E42-2005公路路基路面现场测试规程 JTG E60-2008公路土工合成材料应用技术规范 JTG/TD32-2012公路土工合成材料试验规程 JTG E50-2006公路土工合成材料等九项 JT/T513521-2004公路工程质量检验评定标准 JTG F80/1 2004公路工

5、程施工安全技术规程 JTJ 076-95公路环境保护设计规范 JTJ/T006-984、业主及监理办公室的相关规定。5、现场实地勘察调查资料。三、施工准备情况 1.管理人员准备为了保证中央分隔带及路肩顺利展开施工，达到快速、优质、高效完成既定施工生产任务这一目的，我部选派了具有丰富路面施工经验的技术、行政管理人员全面负责透层、封层的施工组织和管理工作。名 称职 务负责事项张建国项目经理负责总体协调工作朱洪涛总 工全面负责试验段的实施工作隆肃路面工程师负责试验段施工的技术管理工作夏海峰测量负责人负责测量摊铺挂线、高程检测等王林试验负责人全面负责试验、检测管理工作刘齐齐安全负责人负责领导和组织试验

6、段的安全生产工作陈军质量负责人负责对工程产品及施工全过程的质量监督周勇忠设备负责人保证机械设备安全运行，督促操作人员进行维修及维护汪向阳设备负责人负责拌合站生产的组织工作2、现场人员准备情况、中央分隔带施工队：技术人员2人、机械操作员2人、运输车司机1人、民技工10人。、路肩施工队：技术人员2人、机械操作员3人、洒水车司机1人、运输车司机2人、民技工20人。3、机械准备目前，所有施工设备均已到场并完成了安装调试工作，处于良好状态，已做好开工的准备工作。预制块砌缝砂浆采用按我部实验室设计并取得监理工程师批复的配合比进行生产。配备的施工机械见下表：序号机械名称规格型号单位数 量1砂浆搅拌机台12发

7、电机T2.5台23叉车台24挖掘机台25装载机台26洒水车台17运输车 辆28交通车辆1 4、原材料准备情况首先对所进原材料（碎石、黄砂、水泥、土工布等）进行检测，合格后方能投入本工程使用，已成型预制块砼达到强度要求后方可进入施工现场安装使用。、粗集料：采用石场生产的粗集料531.5mm碎石，集料经过自检、监理工程师抽检，各项指标满足规范要求(。、细集料：采用中粗砂 ，经试验检测符合规范要求。、水：山泉水。、水泥：使用葛洲坝水泥有限公司生产的三峡牌P.O 32.5级水泥，水泥检验符合规范要求。、配合比设计：在驻地监理工程师的指导下进行了C25混凝土和M7.5砂浆组成配合比设计，经驻地办平行试验

8、并批准。：、无纺土工布及反滤织物：杰斯曼(上海)无纺布有限公司生产，符合规范要求。、石油沥青：70号石油沥青。、盲沟用碎石：粗集料2060mm碎石、杰斯曼（上海）无纺布有限公司生产，符合规范要求。、HDPE排水管：质量符合规范要求。四、施工工艺及检测方法一、中央分隔带施工工艺：当水稳碎石左右两侧上、下基层均施工完毕后，即可开始中央分隔带施工。1、路缘石安装：主线C25预制砼路缘石尺寸为15×30×49cm，以M7.5水泥砂浆砌砌缝，与沥青路面接触面刷2层粘层沥青，将已预制成型的路缘石运输至施工现场，测量放样后，直线段按10米确定一个控制点，圆曲线段按5米确定控制点，按设计标

9、高进行安装，砂浆砌缝饱满，线形平顺。2、砂浆材料检查：按规范要求的频率进行各项指标的检测，符合要求的材料才能使用，并每天对集料的含水量进行检测，调整施工配合比。3、清理底基层、基层边坡，保证边坡为1：1.4、盲沟及集水井基坑开挖：首先根据中央分隔带内中心桩和盲沟的设计要求确定盲沟开挖中心线，每10m钉桩放样，根据确定的中心线依次确定盲沟的边线、坡度、平台宽度，确定各部位的控制点，确定各部位的高程、宽度、坡度，以保证各部位尺寸能满足设计施工要求；在开挖盲沟过程中，先用铁镐将分隔带路基按照设计开挖线坡度挖成设计形状，开挖的土方及水泥稳定碎石堆放在彩条布上，运输的拖拉机在装卸开挖的土方时底下需铺设彩

10、条布，以保证路面整洁。5、抹3cm水泥砂浆、浇筑集水井混凝土，对砂浆的各项指标进行检验，每天制备试件2组，随机取样。6、涂抹沥青、铺防渗土工布：待水泥砂浆及混凝土养护7天后，按照要求，使用加热沥青，沥青用量0.5kg/，沥青涂抹均匀后，立即铺土工布，用钢钉固定，在土工布上涂抹第二层沥青，沥青用量0.5kg/。7、HDPE排水管：待沥青冷却后安装，两个集水井之间不得有接头。8、填盲沟碎石：使用未风化的洁净的碎石作为盲沟碎石。盲沟、集水槽、铺设防渗土工布和回填碎石；9、铺反滤织物：盲沟碎石整理平顺后铺反滤织物，注意顶面尽量平整，然后进行排水管敷设及回填碎石，铺设透水土工布；回填素土，其两侧与路缘石

11、顶面齐平，中间略向上突起呈弧形，正常段顶面高出路缘石12cm；10、现场管理：水泥集中堆放，由试验室按期按规范进行检验，砂石材料按规范要求进行堆放，施工中严格执行规范。11、养生：洒水养生，保持砂浆表面潮湿，养生期不少于7天。12、质量标准：参照公路工程质量检验评定标准 第一册 土建工程（JTG F80/1-2004）有关项目进行检测，主要检测项目要求如下：（1）防渗土工布（参照公路工程质量检验评定标准 第一册 土建工程（JTG F80/1-2004）表4.5.2-2隔离工程土工合成材料检测项目）项次检查项目规定值或允许编制检查方式1下承层平整度、拱度符合设计要求每200M检查4处2搭接宽度（

12、mm）+50，0抽查23搭接缝错开距离（mm）符合设计施工要求抽查24搭接处透水点不多于1个每缝（2）反滤织物（参照公路工程质量检验评定标准 第一册 土建工程（JTG F80/1-2004）表4.5.2-3过滤排水工程土工合成材料检测项目）项次检查项目规定值或允许编制检查方式1下承层平整度、拱度符合设计要求每200M检查4处2搭接宽度（mm）+50，0抽查23搭接缝错开距离（mm）符合设计施工要求抽查2（3）盲沟（参照公路工程质量检验评定标准 第一册 土建工程（JTG F80/1-2004）表5.7.2盲沟检测项目）项次检查项目规定值或允许编制检查方式1沟底高程（mm）±15水准仪：

13、每20米测1处2断面尺寸（mm）不小于设计尺量：每20米测1处（4）集水井（参照公路工程质量检验评定标准 第一册 土建工程（JTG F80/1-2004）表5.4.2检查（雨水）井砌筑检测项目）项次检查项目规定值或允许偏差检查方式1砼强度（MPa）在合格标准内按公路工程质量检验评定标准第一册 土建工程（JTG F80/12004）附录D检查2轴线偏位（mm）50经纬仪：每个集水井检查3井的长、宽（mm）±20尺量：每个集水井检查4井底高程（mm）±15水准仪：每个集水井检查砂浆、砼配合比设计、水泥、集料检测试验13、施工工艺图施工放样，提交开工报告1-驻地办审批整理边坡、开

14、挖监理检查、抽检集料含水量试验，调整配合比，检验混合料级配、制作试件监理旁站、抽检砂浆抹面、集水井浇注监理旁站养生监理旁站涂抹沥青、铺防渗土工布、涂抹沥青HDPE排水管安装监理旁站碎石盲沟施工监理旁站铺反滤织物监理旁站质量检验混凝土试件试验、外观检验，质量评定，不合格废弃监理旁站、抽检二、路肩施工方法 本工程主线土路肩共分填挖A、B、C、D四种结构形式，其中A、B边部填筑碎石后安装预制砼块件，C、D边部均采用C25混凝土现浇成型，由一期单位进行施工，工程量已计入一期，本项目不考虑，互通匝道及联接线土路肩依此类推，共分10种结构形式，当水稳碎石左右两侧上、下基层均施工完毕后，即可开始路肩施工。1

15、、预制砼块件安装：根据不同的边部结构形式，分别按所需预制砼块件运至施工现场，测量放样后，直线段按10米确定一个控制点，圆曲线段按5米确定控制点，按设计标高进行安装，砂浆砌缝饱满，线形平顺。2、填筑碎石：选择合格碎石，在预制砼块件安装后，将其剩余空间全部填满，路肩碎石填筑采用层铺法施工，分二层填筑，由人工精平，小型夯实机械夯实。3、养生：洒水养生，保持砂浆表面潮湿，养生期不少于7天。4、路肩质量控制指标及检验频率和方法项次检查项目规定值或允许偏差检查方法和频率1压实度（%）不小于设计值重型击实法：每200m测2处2平整度（mm）土路肩203m直尺：每200m测2处×4尺硬路肩103横坡

16、（%）±1.0水准仪：每200m测2处4宽度（mm）符合设计要求尺量：每200m测2处5、施工工艺流程图清理下承层测量、挂线预制砼块运输填筑碎石砂浆搅拌、运输安装预制砼块养生 五、施工注意事项： 1、测量放样做到勤测、勤核、勤纠偏，确保线形平顺。 2、注意盲沟内纵坡的设置，当路线纵坡大于0.3%时，两集水槽间盲沟内纵坡设置成单向坡，坡度与路线纵坡相同；当路线纵坡小于0.3%时，集水沟开挖深度从10cm渐变至20cm，保证沟底纵坡不小于0.3%，以确保排水通畅。  3、要特别注意开口过渡段中央分隔带的施工。六、工程质量保证措施我部在多年的施工中建立了较完备的质量管理体系，形成
