双桥静力触探分层

1、双桥静力触探分层探讨传统的单桥静力触探（简称单桥静探）只能测量比贯入阻力（PS），数据单一、图形简单，在已有静探测试经验的简单场地能较好地满足工程需要，但对于岩土种类较多的复杂场地，单桥静探就具有较大的局限性。而双桥静力触探（简称双桥静探）可以测量锥尖阻力（qc）和侧壁阻力（fs），还能求算出摩阻比（Rf），数据多元、图形丰富，相比单桥静探具有单独测试能力强、分层更准确等特点。勘测分 公司在地层复杂、软土深厚的江汉平原地区大量使用双桥静探进行测试，很好地满足了工程的需要，取得了较好的实践效 果。现将双桥静力触探内业整理经验归纳如 下。一：各类土的双桥静探曲线特征划分土层是双桥触探的基本应用之一

2、，目前国内外在利用静力触探指标划分土层、确 定土名的问题上，大多采用双桥探头测得的。通过多年来湖北地区粘性土、粉土及砂类土中进行的静力触探与钻孔资料的 对比，按土类对曲线形态进行分析，从中得出比较显著的特征，可以做为划分土类的基本标志，现分述如下：（1）填土：在测试以粘性土为主的素填土和以生活垃圾为主的杂填土，曲线变化无规律，往往出现突变现象，由于其位于表层，比较好判定。（2 ）粘土： qc曲线比较平缓，有缓慢的波形起伏局部略有突峰，fs曲线略有突峰，在曲线右侧且距离较大。粘土特征曲线粉质粘土特征曲线(3 )粉质粘土 ： qc曲线比较平缓，有缓慢的波形起伏，局部略有突峰，峰，与qc曲线距离较粘

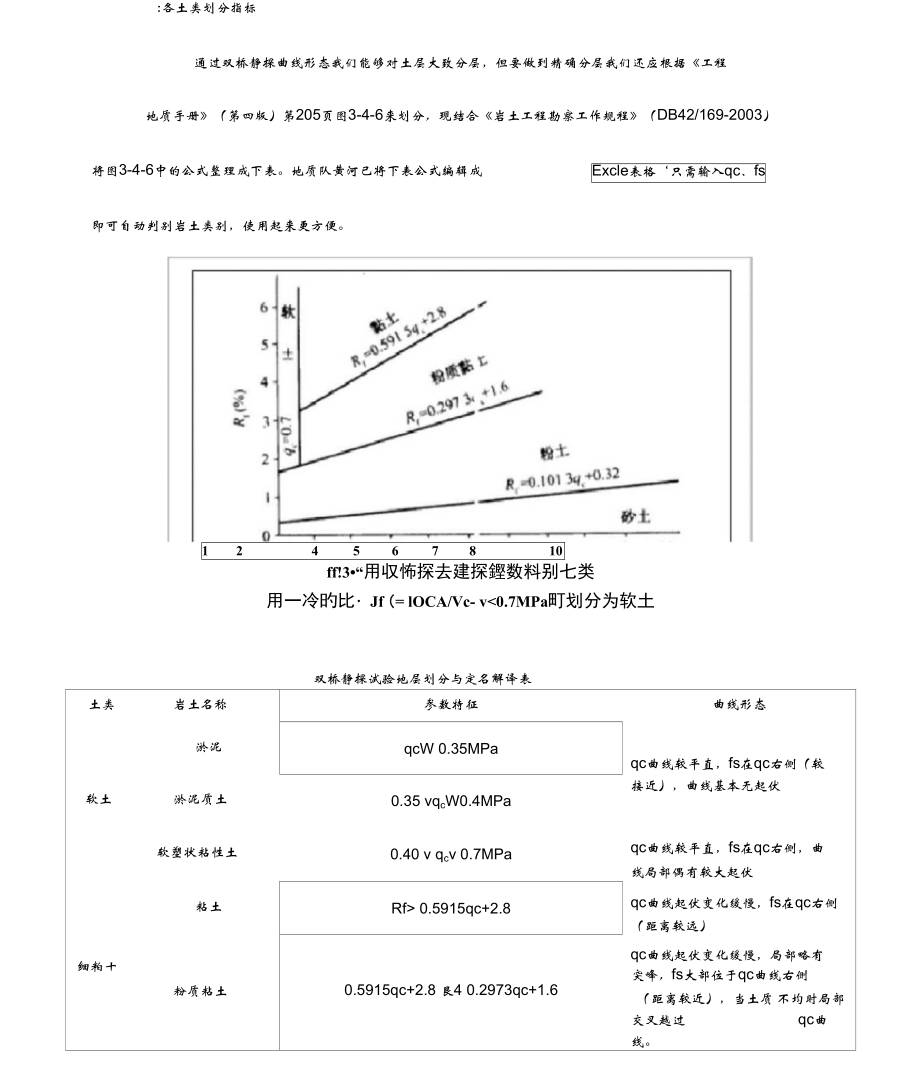

3、土近，大部位于qc曲线右侧，当土质不均时局部交叉越过fs曲线局部略有突qc曲线。(4 )粉土 ： qc值较大，曲线呈短锯齿状齿峰较缓，fs曲线一般位于qc曲线右侧，局部间隔较大，但偶尔也和qc曲线左右穿插。部位于qc曲线以左；砂类土颗粒不均匀时qc曲线和fs曲线的尖齿更为剧烈，局部呈不规则的、残破的大锯齿状。:各土类划分指标通过双桥静探曲线形态我们能够对土层大致分层，但要做到精确分层我们还应根据工程地质手册（第四版）第205页图3-4-6来划分，现结合岩土工程勘察工作规程（DB42/169-2003）Excle表格只需输入qc、fs将图3-4-6中的公式整理成下表。地质队黄河已将下表公式编辑成

4、即可自动判别岩土类别，使用起来更方便。124567810ff!3“用収怖探去建探鏗数料别七类用一冷旳比Jf （= lOCA/Vc- v<0.7MPa町划分为软土双桥静探试验地层划分与定名解译表土类岩土名称参数特征曲线形态淤泥qcW 0.35MPaqc曲线较平直，fs在qc右侧（较软土淤泥质土0.35 vqcW0.4MPa接近），曲线基本无起伏软塑状粘性土0.40 v qcv 0.7MPaqc曲线较平直，fs在qc右侧，曲 线局部偶有较大起伏粘土Rf> 0.5915qc+2.8qc曲线起伏变化缓慢，fs在qc右侧 （距离较远）细粕十粉质粘土0.5915qc+2.8 艮4 0.2973

5、qc+1.6qc曲线起伏变化缓慢，局部略有 突峰，fs大部位于qc曲线右侧（距离较近），当土质 不均时局部 交叉越过qc曲线。粗粒土粉土粉细砂中(粗)砂0.2973qc+1.6 艮 f0.1013qc+0.32RfW0.1013c+0.32短齿状或曲线呈麻花状交叉，fs在 qc右侧贴近qc长锯齿状，曲线起伏较大，fs曲线 尖峰在qc左侧根据双桥静探曲线形态、岩土划分指标能够做到准确分层，但在实际操作过程中还应注意以下几点：(1) 先以双桥曲线形态标准进行初判土名，再根据各层qc、fs和Rf平均值进行数据辅助判别修正，以此综合判别出土类。(2) 对电厂、变电站或线路工程的一个地貌单元，有多个双桥

6、静探钻孔资料，可按剖面孔位互相对照比较将一个工程或地貌单元判别成标准剖面，以此进行土层分类定名，使土层分类统一。(3) 对于电厂、大型变电站、长大线路工程，应根据相应的规范规程布置一定数量的钻探孔，分层时和静力触探相互对照、互为参考，综合划分土层；对有相当经验的地区和较小规模的工程，可单独使用静力触探划分土层。(4) 对一些特殊情况，如没有静力触探使用经验的地区，可在钻探孔旁配打静力触探孔，进行资料对比,建立静力触探曲线与实际土层类别的经验尖系并逐步积累经验。土名参数特征曲线形态淤泥 qc<0.4Mpa,fs<20Kpa，Rf=1-30稳定平直，fs在qc右侧淤泥质土0.4vqcv

7、0.7Mpa, 10<fs<30Kpa，Rf=1-30 稳定平直，fs在qc右侧亚粘土 0.5vqcv4Mpa,20vfsv50Kpa,Rf > 1.54起伏变化缓慢，fs在qc右侧粘土 0.5<qc<4Mpa,20<fs<50Kpa, Rf>4起伏变化缓慢，fs在qc右侧亚砂土 0.7<qc<9Mpa, Rf > 0.9-1.5短锯齿状或曲线呈麻花状交叉，或贴近左右一侧含结核粘土qc>2Mpa,fs>1 OOKpa qc fs不稳定，曲线有突变，fs在qc左右侧无规律粉细砂2<qc<15Mpa ,Rf=0.6-0.9 f
