管线保护方案

1、电 力 管 线 保 护 方 案一、概况钱江路地下通道工程主隧道桩号K4+210K4+251段位于钱江路与解放东路交叉口位置。其中桩号K4+230位置为现状七甲桥，其下为江干渠，主隧道施工前将对现状七甲桥拆除及江干老渠回填。K4+210K4+251段地下通道基底高程为-0.728-2.29m，现状地面高程为7.40m，江干老渠河床底高程为3.40m，地下通道基坑开挖深度：地面段8.1289.69m，河床段为4.5785.021m，将对基坑两侧原地面下载至6.00m，江干老渠回填土方至6.00m，K4+210K4+251段主隧道基坑采取土钉墙围护结合深井降水放坡开挖。根据现状钱江路地下管线分布情况

2、，北侧现状人行道下面纵向分布二根电力管沟，分别为10KV电力管沟与110KV电力管沟，平行于钱江路地下通道，其中过江干老渠时布置于七甲桥边跨人行道下面。电力管沟为砼结构，呈矩形双孔断面，孔净高1.05m，北侧110KV电力沟净宽1.5m，南侧10KV电力沟净宽1.30m，底板砼厚0.2m，侧墙、中墙砼厚0.2m，结构外包尺寸3.4m，顶面为110mm厚钢筋砼盖板，详见现状电力沟断面图。经实地探查，南侧10KV电力沟体与主隧道结构外侧距离为5.50m，10KV电力沟内分布3根100mm粗电力电缆，110KV电力沟体为空沟体，无电缆。由于K4+210K4+251段地下通道施工，现状七甲桥需要拆除，

3、且地下通道开挖深度较深，深度为6.7288.29m，基坑为土钉墙结合深井降水放坡开挖，10KV电力沟体在基坑开挖上唇线内，地下通道基坑开挖前必须对电力电缆进行保护，为此特编制保护方案。二、电力管线保护方案根据现场实际情况，现状七甲桥需拆除，地下通道放坡开挖，10KV电力电缆需搬移，故考虑对110KV电力空沟体进行挖除，对10KV电力沟体内3根电力电缆采取破管沟保护的方法，待地下通道主体结构完成且土方回填密实，对电力沟体按现状恢复。（一）七甲桥拆除时保护1、保护方法10KV电力与110KV电力沟体过江干老渠时布置于七甲桥边跨人行道板下面，故七甲桥拆除时需对10KV电力沟体内电缆搬移，拟采取过江干

4、渠架设临时过桥钢桁架，钢桁架搁置在两端桥台基础上，电力电缆用PVC管软带包裹保护，电缆放置在钢桁架内，顶面用彩钢板覆盖保护。2、施工方法（a）拆除电力沟盖板，采用人工拆除，对拆除下来盖板安排场地妥善的保存。（b）拆除电力盖板后，防止日晒雨淋，以及施工时对电缆的碰撞及擦伤，电缆外包200 UPVC塑料管，采用200 UPVC管剖开后，包裹电缆，用软包带捆紧UPVC管。（c）凿除10KV外侧110KV电力沟体及其下面七甲桥梁板。（d）在110KV电力沟体位置两侧桥台搁置电缆钢桁架，钢桁架用2根30#槽钢焊接成工字钢组成，共2组，间距60cm，底部用20钢筋焊接，间距300mm，其上搁置电缆管道。（

5、e）3根10KV电缆移至110KV电力沟体位置钢桁架内，顶面用彩钢板覆盖。（f）拆除10KV电力沟体及七甲桥梁板。（二）主体隧道基坑开挖前保护1、保护方法七甲桥拆除，江干老渠改道后，老河床回填土方至6.00m高程，在距隧道主体结构7.0m外砖砌临时电力沟体，将3根外包PVC管电力电缆放置于临时管沟内，用黄砂回填密实，顶面覆盖电力盖板，顶面覆土至6.00m高程。2、施工方法a、江干老渠改道后，老河床用粉质砂土回填，水密法撼实至6.00m高程。b、在距主隧道结构7.0m外开挖电力沟体，电力沟体底部浇筑20cm砼，墙身采用240cm砖墙砌筑，净宽60cm。c、将3根外包PVC管电力电缆放置于临时管沟

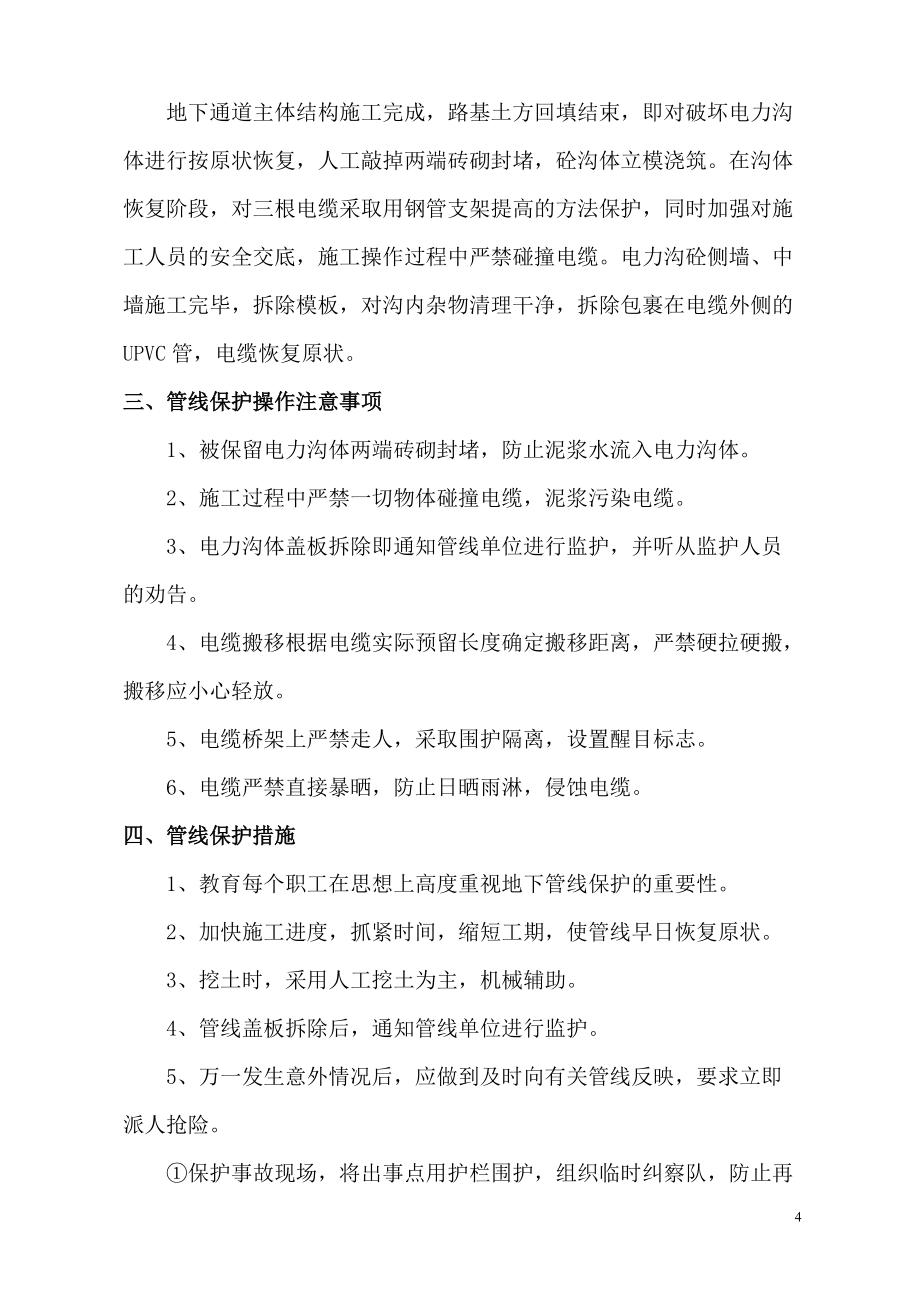

6、内，用黄砂回填密实。d、覆盖电力盖板至6.00m高程。（三）地下通道施工期间保护1、10KV电力沟体北侧设置围护栏杆、严禁大型机械及运输车车辆在电力盖板上行走。2、派专人定时检查基坑边坡稳定情况，及时分析监测资料，以便对电力电缆及时加固。（四）电力沟体恢复地下通道主体结构施工完成，路基土方回填结束，即对破坏电力沟体进行按原状恢复，人工敲掉两端砖砌封堵，砼沟体立模浇筑。在沟体恢复阶段，对三根电缆采取用钢管支架提高的方法保护，同时加强对施工人员的安全交底，施工操作过程中严禁碰撞电缆。电力沟砼侧墙、中墙施工完毕，拆除模板，对沟内杂物清理干净，拆除包裹在电缆外侧的UPVC管，电缆恢复原状。三、管线保护

7、操作注意事项1、被保留电力沟体两端砖砌封堵，防止泥浆水流入电力沟体。2、施工过程中严禁一切物体碰撞电缆，泥浆污染电缆。3、电力沟体盖板拆除即通知管线单位进行监护，并听从监护人员的劝告。4、电缆搬移根据电缆实际预留长度确定搬移距离，严禁硬拉硬搬，搬移应小心轻放。5、电缆桥架上严禁走人，采取围护隔离，设置醒目标志。6、电缆严禁直接暴晒，防止日晒雨淋，侵蚀电缆。四、管线保护措施1、教育每个职工在思想上高度重视地下管线保护的重要性。2、加快施工进度，抓紧时间，缩短工期，使管线早日恢复原状。3、挖土时，采用人工挖土为主，机械辅助。4、管线盖板拆除后，通知管线单位进行监护。5、万一发生意外情况后，应做到及

8、时向有关管线反映，要求立即派人抢险。保护事故现场，将出事点用护栏围护，组织临时纠察队，防止再次损坏；施工单位及时组织人力、物力、财力，配合公用管线单位全力以赴投入抢险任务，以缩短抢险时间，使管线尽快恢复，减少国家损失；分析事故原因，按照“三不放过”精神查清事故原因，查清事故责任，改进措施，然后进行通报批评、人员处罚等。五、建立管线保护组织机构根据管线的重要性，为加强管理，提高处理紧急事件的应急能力，确保人员、设备、物资的调配速度，决定成立由项目经理李元洪同志担任组长的管线保护抢险小组，具体抢险小组成员如下：职 务姓 名联系电话组 长李元组长盛海/p>

9、组 员徐金国丛本、附图1、现状电力沟断面图。2、七甲桥拆除电力管线保护方案图。3、基坑开挖电力管线保护方案图。杭州市钱江路地下通道工程四标段 （钱江路与解放东路交叉口施工10KV电力电缆保护）电力管线保护方案杭州萧宏建设集团有限公司杭州市钱江路地下通道工程四标段项目部杭州市地下通道工程四标段电 力 管 线 保 护 方 案（钱江路与解放东路交叉口施工10KV电力电缆保护）编制人：审核人：编制单位：杭州萧宏建设集团有限公司杭州市钱江路地下通道工程四标段项目部编制时间：二四年十一月七日杭州萧宏建设集团杭州市钱江路地下通道工程四标段项目部管理人员名单项目经理：李元洪项目总工：童晓东施工管理部：马国平质量安全部：盛海军
