接地装置安装作业指导书

1、接地装置安装作业指导书一、接地装置施工工艺流程图技术准备工器具准备施工准备场地清理人员准备放样挖接地沟垂直接地敷设水平接地敷设接地沟回填电气设备及 避雷针接地接地电阻测试质量评定交接验收二、各工序施工方法及要求1、施工准备（1）技术准备：参与施工的人员必须先熟悉接地装置安装有关图纸资料，由技术人员对其进行技术培训，质检员组织考试，成绩合格后方可上岗。（2）人员准备：成立接地装置安装小组，每一小组由6人组成，技术员、质检员各1名，熟练技工4人，辅工若干。（3）工器具准备：序号工器具名称规格单位数量1电焊机2台2切割机1台3弯管机1台4打桩机需要时1台5皮尺1把6大锤2把7挖土工具待定套(4)施工

2、现场清理：清理施工现场建筑杂物，平整好施工机械（打桩机）布置场地。2、放样施工时，按设计图用皮尺放出接地网路线和接地体位置的石灰线，由于与电气安装交叉施工以及天气下雨等因素影响，石灰线保护较困难，因而放样一段及时开挖一段。3、挖接地沟沿放样石灰线人工开挖0.70.8米深,0.5米宽的接地沟,垂直接地体处稍大一些。沟底如有石块、碎砖、垃圾等应清除掉。房屋周围接地沟开挖应与土建配合，尽量利用土建基础开挖，并在回填土前将接地装置敷设好，以节省工作量。4、垂直接地体敷设接地沟开挖好后，应及时敷设垂直接地体和水平接地体，相隔时间过长会有土方倒塌，造成重复工作量。垂直接地体人工用大锤打入地下，一人扶垂直接

3、地体，另一人抡大锤打，接地体要扶正，大于一段后变不需人扶。大锤的锤把要结实无劈裂，楔得牢固。在土质坚硬的施工现场，人力打接地体很难，甚至难以进行，这时就要用钻机钻孔，再大于接地体，适当灌水使接地体与土壤密切接触。5、水平接地体敷设垂直接地体打好以后，就可沿沟敷设水平接地体，水平接地体为扁钢时，要将其立放，这样其散流电阻较小。扁钢与垂直接地体连接用焊接，垂直接地体为钢管时，先在钢管头部焊一个卡子，然后将扁钢与卡子两端焊接起来。或者直接将扁钢弯成弧形与垂直接地体焊接，水平接地体的连接采用搭接焊，其焊接长度必须为扁钢宽度的二倍，至少三个棱边焊接。为圆钢直径的六倍。接地线过公路及其它可能使接地线遭受机

4、械损伤之处，均应用钢管或角钢加以保护。接地检查井内接地线的连接用螺栓连接，连接部分应镀锡。室内接地线敷设有明敷及暗敷两种。明敷常敷设与墙上，部分敷设在母线构架和电缆沟电缆支架上。暗敷的常常埋设于混凝土地坪里或建筑物中。接地线明敷前，接地线要平直、校正，接地线沿墙敷设应分段固定，固定的方法是载流墙上埋设支持件，接地线不得有明显的起伏或弯曲，扁钢与支持件用焊接固定。接地线穿过墙壁或楼板时，应预留孔洞或穿管保护。当经过建筑物伸缩缝时要做成弧形，并在伸缩缝两侧支持固定。6、接地沟回填垂直接地体及水平接地体敷设完毕，经监理检查验收质量合格后即可开始接地沟的回填。回填土用粘土或泥土，回填土中的石块、建筑材

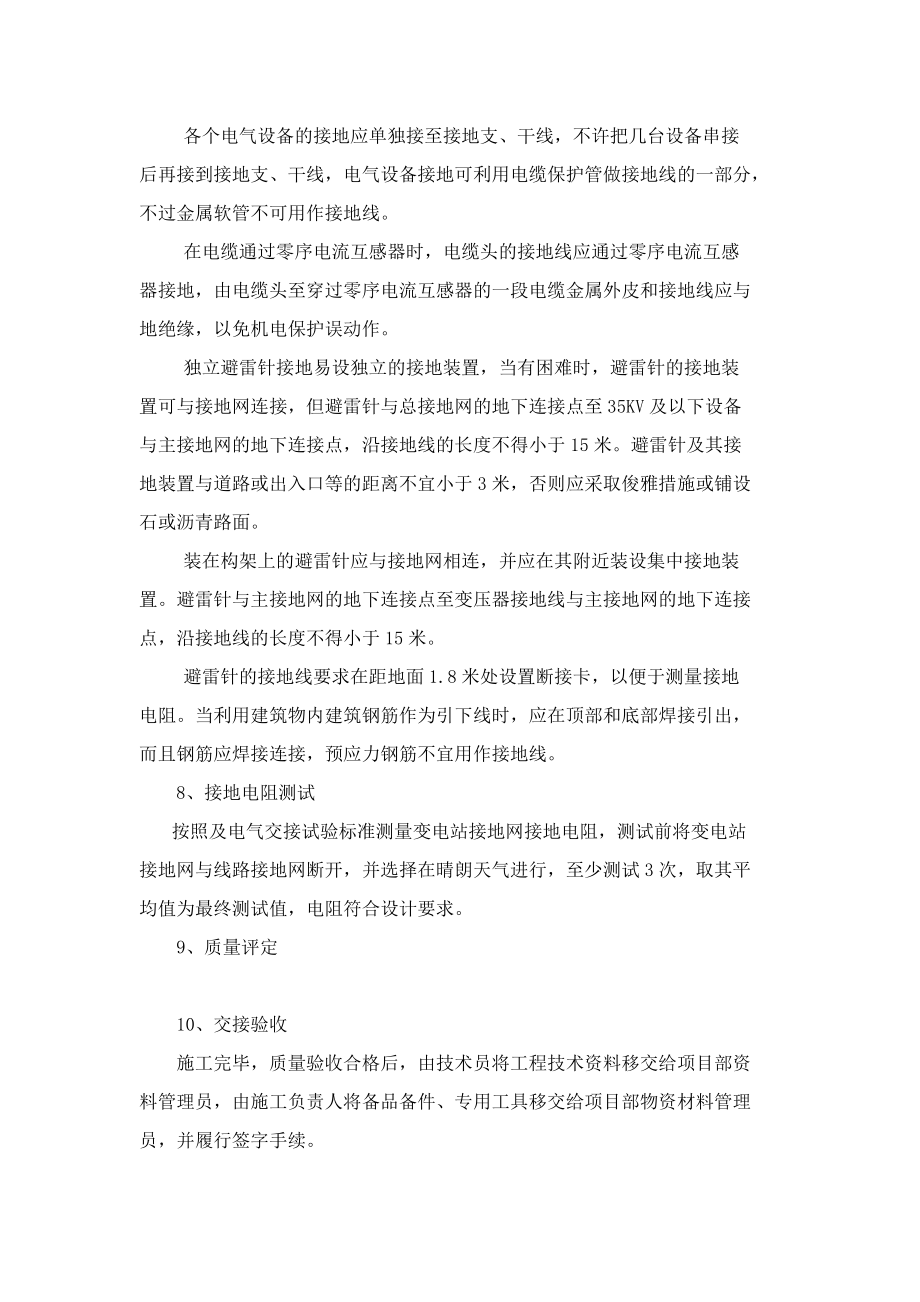

5、料及垃圾要清除干净并夯实。7、电气设备及避雷针接地电气设备的接地通常用直接焊接和螺栓连接两种方法。一般不需要移动的设备构架、底盘等用焊接，当检修时需要拆卸、移动的设备，如变压器、电动机等，就采用螺栓连接。各个电气设备的接地应单独接至接地支、干线，不许把几台设备串接后再接到接地支、干线，电气设备接地可利用电缆保护管做接地线的一部分，不过金属软管不可用作接地线。在电缆通过零序电流互感器时，电缆头的接地线应通过零序电流互感器接地，由电缆头至穿过零序电流互感器的一段电缆金属外皮和接地线应与地绝缘，以免机电保护误动作。独立避雷针接地易设独立的接地装置，当有困难时，避雷针的接地装置可与接地网连接，但避雷针

6、与总接地网的地下连接点至35KV及以下设备与主接地网的地下连接点，沿接地线的长度不得小于15米。避雷针及其接地装置与道路或出入口等的距离不宜小于3米，否则应采取俊雅措施或铺设石或沥青路面。装在构架上的避雷针应与接地网相连，并应在其附近装设集中接地装置。避雷针与主接地网的地下连接点至变压器接地线与主接地网的地下连接点，沿接地线的长度不得小于15米。避雷针的接地线要求在距地面1.8米处设置断接卡，以便于测量接地电阻。当利用建筑物内建筑钢筋作为引下线时，应在顶部和底部焊接引出，而且钢筋应焊接连接，预应力钢筋不宜用作接地线。8、接地电阻测试按照及电气交接试验标准测量变电站接地网接地电阻，测试前将变电站接地网与线路接地网断开，并选择在晴朗天气进行，至少测试3次，取其平均值为最终测试值，电
