电学有关黑匣子习题

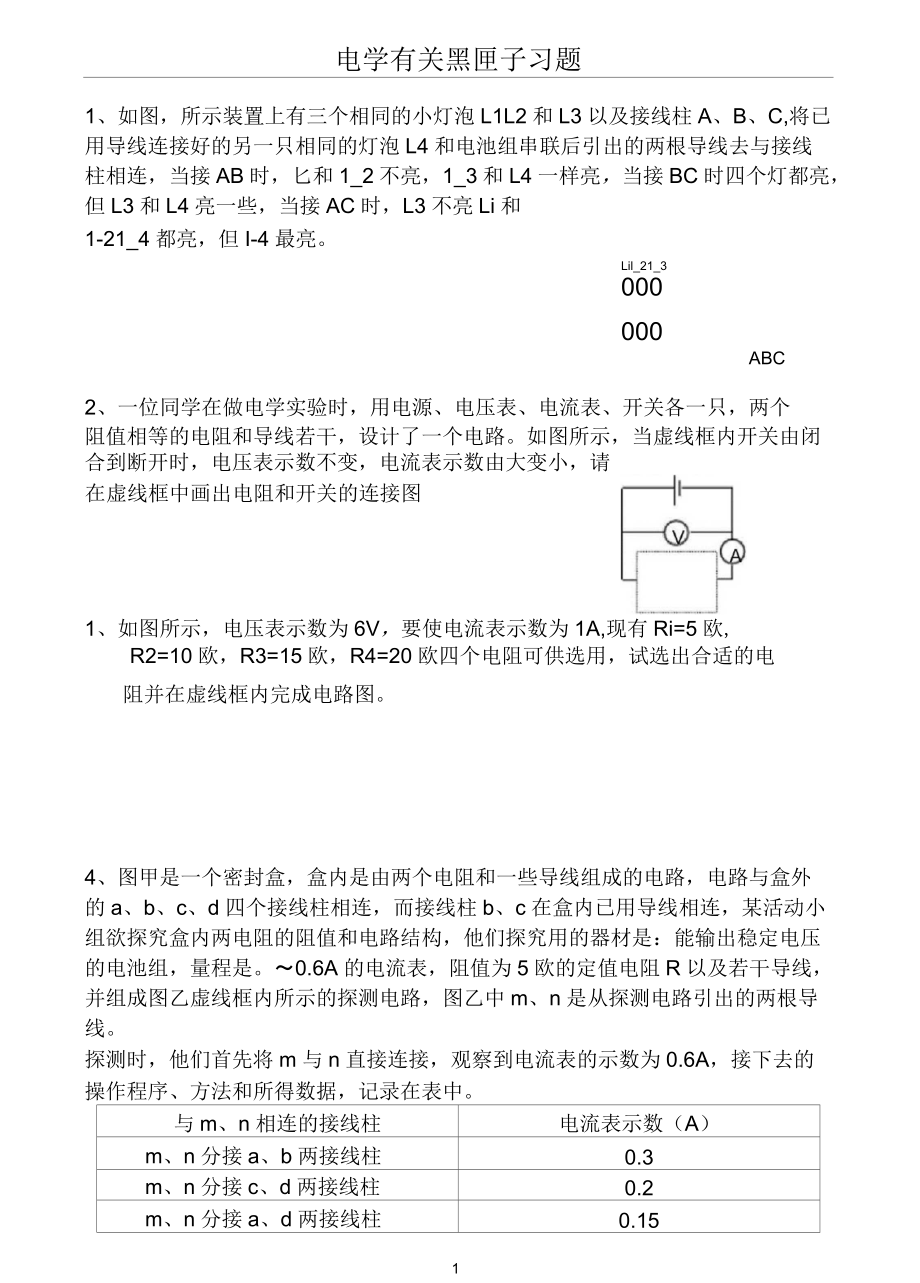

1、电学有关黑匣子习题1、如图，所示装置上有三个相同的小灯泡L1L2和L3以及接线柱A、B、C,将已用导线连接好的另一只相同的灯泡L4和电池组串联后引出的两根导线去与接线柱相连，当接AB时，匕和1_2不亮，1_3和L4一样亮，当接BC时四个灯都亮，但L3和L4亮一些，当接AC时，L3不亮Li和1-21_4都亮，但I-4最亮。Lil_21_3000000ABC2、一位同学在做电学实验时，用电源、电压表、电流表、开关各一只，两个阻值相等的电阻和导线若干，设计了一个电路。如图所示，当虚线框内开关由闭合到断开时，电压表示数不变，电流表示数由大变小，请在虚线框中画出电阻和开关的连接图1、如图所示，电压表示数

2、为6V，要使电流表示数为1A,现有Ri=5欧,R2=10欧，R3=15欧，R4=20欧四个电阻可供选用，试选出合适的电阻并在虚线框内完成电路图。4、图甲是一个密封盒，盒内是由两个电阻和一些导线组成的电路，电路与盒外的a、b、c、d四个接线柱相连，而接线柱b、c在盒内已用导线相连，某活动小组欲探究盒内两电阻的阻值和电路结构，他们探究用的器材是：能输出稳定电压的电池组，量程是。0.6A的电流表，阻值为5欧的定值电阻R以及若干导线，并组成图乙虚线框内所示的探测电路，图乙中m、n是从探测电路引出的两根导线。探测时，他们首先将m与n直接连接，观察到电流表的示数为0.6A，接下去的操作程序、方法和所得数据

3、，记录在表中。与m、n相连的接线柱电流表示数（A）m、n分接a、b两接线柱0.3m、n分接c、d两接线柱0.2m、n分接a、d两接线柱0.15根据以上的操作和数据，写出主要的分析过程，并在图甲的盒子内画出盒内的电路图，并标出电阻的阻值。Obooac0d甲乙5、如图，暗盒内有三个阻值都是10欧的电阻与四个接线柱A、B、C、D相连，分别任意测量两个接线柱，有两次测量结果是10欧，有一次为零，有一次为30欧，有两次为20欧。试在盒内画出电阻的连接图。Q DB 09 30 42 Q6、如图，方框盒外有1、2、3、4四个接线柱，盒内有三只阻值相同的电阻Ro1和2或1和4之间的电阻值为R/2；3和2或3和

4、4之间的电阻值为1.5R;1和3之间电阻值为R；2和4之间电阻值为零。画出盒内电路图7、如图是物理兴趣小组设计的电烙铁保护盒，电源线插头接220V电源,盒上的插座B为待插额定电压220V的电烙铁。S1S2都接通时，灯不亮，电烙铁正常工作；有时为防止电烙铁过热，则断开S2,此时灯亮，且电烙铁在小于额定电压条件下工作；若S1S2都断开，此保护盒断电。请根据上述说明，画出其内部的电路图。&如图所示的方框是一个不透明的盒子，盒内连接有两个1.5V的干电池，A、B、C、D分别为由盒内引出的四个接线柱，用电压表测AB间电压为1.5V，AD间电压为3V，AC间电压为1.5V，BC间电压为零。请在下面

5、画出盒内的电路图。9、如图，木盒外可见电铃、灯泡和三个接线柱，已知盒内有一电源，若干导线把电铃、灯泡连成电路后灯亮铃响，若用导线接通A、B,则铃不响灯更亮；若用导线连通A、C，则灯不亮铃更响，在虚线框内画出盒内电路图,并注明A、B、C三个接线柱。10、若导线连结CD两个接线柱时，乙灯发光，甲灯不发光。若用导线连结AB两个接线柱时，甲灯发光，乙灯不发光。若用导线连结AD，甲乙均发光。试画出电路图11、设计一个实验电路，如图:方框内有两盏相同规格的小灯泡,A、B、C、是三个接线柱，现用一组电源作检验器来了解框内两灯连接方式。当检验器两端、N与A、B或B、C相连时只有一盏灯亮，当"、N与A

6、、C相连时，两灯均亮，且两灯亮度变暗，请画出框内两灯连接方式。AH'一B-oCMIN12、电子仪器上拆下的密封盒，盒中有三个电阻，Ri=10Q、R2=20Q、R3=20Q。当用仪器测量AC间电阻是20Q,CD间电阻是50Q,AD间电阻是30Q。若用导线连接BD后测量AD间电阻为20Q，在盒内画出电阻及连线图。B3°D13、电学黑箱中有三个阻值都是10Q的电阻，发现三次测量结果均为10Q,另三次测量结果均为20Q，请在黑箱中画出三个电阻的连接图14、如图所示的方框内是由两个相同阻值的电阻组成的电路，已知BD间的电阻Rbd=OQ,CD间的电阻Rcd=3Q,AC间的电阻Rac=3Q

7、,AB间的电阻Rab=6Q。请画出方框内的电路图，并标明电阻的阻值。15、如图所示是一个电学黑匣子，a、b是面板上的两个窗口，a内有绿灯泡，b内有红灯泡，有三节干电池串联供电，只闭合3,红灯、绿灯都亮，只闭合S2,两灯都不亮，两个开关都闭合，只有绿灯亮，画出电16、某同学用两个完全相同的灯泡LiL2和一节干电池做成一个电路盒，外形如图所示，当用电流表实验时，把电流表接在a、b两接线柱时灯Li亮，电流表示数为I;当把电流表接在c、d两接线柱上时，电灯L2亮，电流表示数等于I；当电流表接在b、c两接线柱上时，L1L2两灯都亮，但电流表的示数小于I,请画出盒内的电路图。（与第10基本相同）17、如图

8、甲所示盒子内装有，由导线和若干个阻值相同的电阻组成的电路，1、2、3、4是该电路四个接线柱，已知1、2间的电阻是1、3或2、4间的电阻的2倍，而3、4间没有电阻，试画出盒内电路图。18、在某控制电路的一个封闭箱上，有三个接线柱A、B、C已知箱面上有一只电铃、一只电灯，箱内有两节电池做电源，若把A、C用导线连接起来，灯亮，铃不响。若把A、B连接起来铃响，灯不亮。若把B、C用导线连接起来灯不亮，铃不响。«IBC19、如图所示的黑盒内放有一个电源和三个阻值相等的电阻连成的电路，盒外有四个接线柱A、B、C、D用电压表测得Uab=6V、Uac=2V、Ubd=4V，Uab、Uac、Ucd分别为接

9、线柱AB、AC、BD、CD间的电压画出Ubd、A°*oB0*c20、如图所示，电源电压为12V方框内有三个阻值均为10Q的电阻，电流表的示数是0.8A试画出方框内的电路图。12V21、现有两个阻值相等的电阻R1R2、一只供电电压为U且保持不变的电池组、导线若干，试用以上器材，设计出两种不同的连接方式，分别接在图中标有A、B、C、D的有关接线柱上，使它们各组成一个完整的电路并使甲乙两个电路分别都同时满足下列要求：1）接线柱A、D间正确接入电池组2）当图中开关S断开时，电流表的指针偏转到某一位置（设此时示数为I）3）图中开父S闭合时，电流表的示数变为开关S断开时的2倍（即2I）A+Cz0

10、qA）S1DCDC22、如图所示黑盒中装有一节电池、一只电阻分别用导线与接线柱A、B、C、D连接，其连接方式不明，为了查明其连接情况，现有一个1.5V的小灯泡通过盒子外面的四个接线柱查明内部连接方式出现的实验现象如下画出盒子内连接方式。第一次实验：a与A接牢，b接B灯不亮，b接C灯正常发光，b接D灯亮度变暗。第二次实验：亮度变暗。a'bb与B接牢，a接A灯不亮,a接C灯正常发光，a接D灯23、一盒内有一组电池、一只电铃和若干导线组成的电路，盒外有A、B、C、D四个接线柱，若用导线将A、D连接或B、C连接或都不连接时，电铃不响，除上述情况外，若用导线将任意两个接线柱接起来，电铃均会响，试

11、画出电路图24、如图所示，盒内由若干导线和三个阻值均为C、D为盒外的接线柱，已2Q的电阻组成。A、B、Rab=O、Rac=1 Q、Rad知各接线柱间电阻值为Q、Rcd=3Q，请在图上画出盒内的电路图。25、如图所示，电源电压为4V且保持不变，虚线A°*-CTD框内的电路中接有两个阻值均为R的电阻，当开关由闭合到断开时，电流表的示数减小了0.5Ao1）开关S由闭合到断开，电路的总电阻是增加还是减小？为什么？2）画出虚线框内两种可能的连接电路图，并分别计算出每种接法中相应的电阻R的值。26、如图黑箱内有两节干电池和三个阻值相同的电阻，现用电压表测得AB间的电压为3V，AC间的电压为2V，CD间的电压为1V，BD间的电压为0V，请画出黑箱内的电路。OoACB°°27、如图所示暗箱，ABCD为四个接线柱，现有三节干电池和1Q、2Q、3Q、5Q、10Q的电阻各一只，选用其中一些元件装入暗箱，并满AB间电压为3V不变足：1)S接通时”的示数为2V2) S断
