公路雨污水管道施工方案

1、公路雨污水管道施工方案某公路雨、污水管道施工方案一、工程概况排水工程包括雨水和污水。雨水管道左侧布置在人行道内，右侧布置在绿化带中央。污水管道 布置在左侧人行道内。采用 d300d800U级钢筋混凝土承插管，接口采用橡胶圈接口。雨水管为 120度C15混凝土基础，污水管为120度天然极配砂石基础。雨水口、雨水检查井、污水检查井均 为每40m设置一个，d300d600管道采用1000砖砌圆形检查井，d800管道采用1250砖砌圆形 检查井。、工期目标计划开工时间2015年4月1日，完工时间2015年4月30日，工期1个月。、施工方法（一）、施工部署为加快施工进度，污水管、雨水管采用多点分段平行施

2、工，合理安排施工工序，统一指挥，上 下联动，密切配合。（二）、管道工程的施工顺序测量放线-沟槽开挖-基础施工-管道安装-管座及接口施工-检查井砌筑-管道闭水试验 -沟槽回填。（三）、测量放线管道放线，一般每隔10m设中心桩。管道检查井处、变换管径处均应设中心桩，必要时要设置 护桩或控制桩。管线测量工作，应有正规的测量记录本，认真详细记录。并按设计图纸要求坡度， 计算出每个中心桩处管基开挖深度。然后用白灰粉以中心桩洒两条管基开挖线。（四）、沟槽开挖污水管道一般挖深2.22.8米，雨水管道一般挖深1.61.8米。沟槽开挖期间应加强标高 和中线控制测量，不得超挖。土方路基采用人工配合225挖掘机进行

3、开挖，然后采用20t自卸汽车运输至填筑区或弃渣场。 机械开挖至设计基底标高以上0.10.2m时，应停止机械作业，人工修整至设计标高。原老路沥青混凝土路面和原状山体石方开挖，主要采用240挖机装炮头，进行逐点破碎开挖，然后挖机配合20t自卸汽车运输至填筑区或弃渣场。采取平行流水作业，避免沟槽开挖后暴露过久，引起沟槽坍塌。土方管道沟槽开挖后，必须进行沟槽地基承载力测定， 测定采用轻型触探仪进行测定，地基承 载能力满足设计要求后方可进行管基施工， 如地基承载能力不满足设计要求，必须采取回填碎石垫 层的方式进行处理，处理后在进行地基承载能力测定。原状山体段沟槽开挖好后，先将底面清理干净，报监理工程师验

4、收合格后，再按设计要求进行 管基施工。雨、污水管道开挖断面见下图：3土方开挖断面M2o：°2原老路沥青混凝土路面开挖沥青混凝土路面层vO -II、原状山体石方开挖1 0 ''3 （五）、管道的基础施工（1） 基础施工前必须按坡度复核基槽底部的标高，一般在沟槽底部每隔4m左右打一样桩，用 样桩控制挖土面、管基顶面。（2）雨水管道为混凝土基础。浇注管道基础前应对管道基础处的承载力测定其是否满足要求，并上报监理工程师查验后，方可浇注混凝土枕基，混凝土采用C15混凝土，按管径大小厚度不同，但不得小于80mm混凝土达到设计强度后才能进行布管工作。（3） 污水管道为天然极配砂石基

5、础或者极配碎石、石屑基础，最大料径不宜大于25mm砂石 厚度100mm用平板式冲击夯振动冲实。（4）管道基础质量标准 管道垫层及基础不得铺筑在淤泥或松填土上。 管道基础应表面平整，两井之间应顺直。（六）管道安装首先进行管道质量检查，砼管进入现场应进行外观检查，管材的壁厚应均匀，不应有裂缝、孔 洞、塌陷及严重腐蚀缺陷，产品的技术文件应齐全，并应符合国家颁布的现行技术标准。管材应将插口顺水流方向，承口逆水流方向，由下游向上游依次安装。管材的起吊宜采用两点起吊，严禁用绳贯穿或梁端起吊，严禁抛落。待枕基混凝土达到设计强 度后，将管道吊装到枕基上，并用砖固定其位置，确保两管道的中心线一致，保证管道轴线在

6、同一 直线上，不允许管道中心线交错。管道安装完成后，应报请监理、设计、建设、审计单位，进行隐蔽验收。（七）、管道接口施工雨水管道、污水管道均为承插口，采用滑动或滚动橡胶圈接口。 安装前应彻底清洁接头内的表面、凹槽，止推圈和橡胶圈，应确保其无油污灰尘。 安装密封圈时应确保密封圈与凹槽、管壁均匀贴合，并在安装前使用润滑剂润滑密封圈。 填打胶圈出现麻花时，可利用铁牙将接口间隙适当撑大，进行调整处理。 錾子应贴插口壁按由下向上的顺序填打，使胶圈沿一个方向依次均匀滚入承口水线。 橡胶圈安装完毕后，用1:2水泥砂浆将承口与插口之间的缝隙填实， 并在两管之间加抹三角 灰。填胶圈的质量标准：胶圈压缩率符合要求

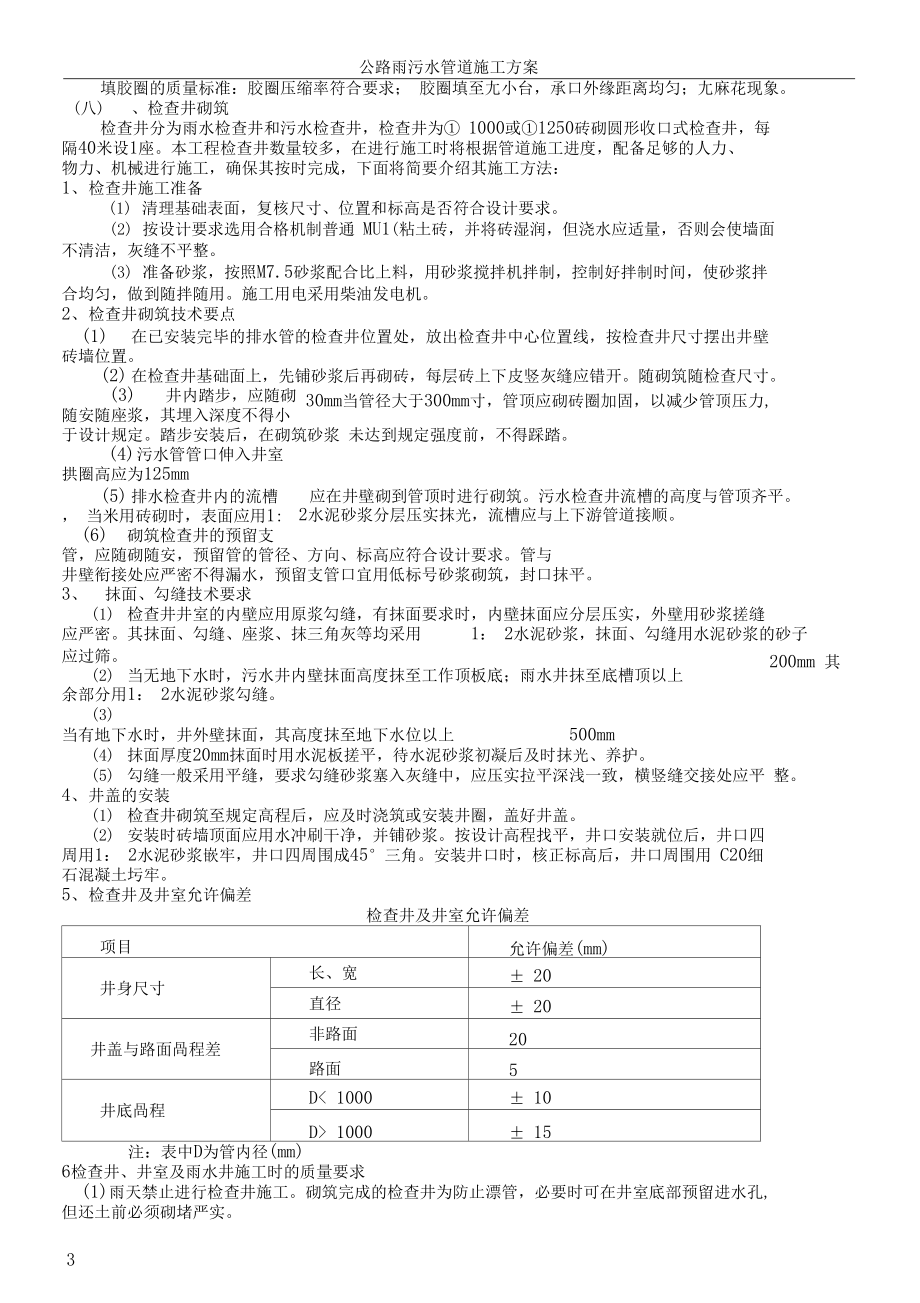

7、； 胶圈填至尢小台，承口外缘距离均匀；尢麻花现象。(八) 、检查井砌筑检查井分为雨水检查井和污水检查井，检查井为 1000或1250砖砌圆形收口式检查井，每 隔40米设1座。本工程检查井数量较多，在进行施工时将根据管道施工进度，配备足够的人力、 物力、机械进行施工，确保其按时完成，下面将简要介绍其施工方法：1、检查井施工准备(1) 清理基础表面，复核尺寸、位置和标高是否符合设计要求。(2) 按设计要求选用合格机制普通 MU1(粘土砖，并将砖湿润，但浇水应适量，否则会使墙面 不清洁，灰缝不平整。(3) 准备砂浆，按照M7.5砂浆配合比上料，用砂浆搅拌机拌制，控制好拌制时间，使砂浆拌 合均匀，做到

8、随拌随用。施工用电采用柴油发电机。2、检查井砌筑技术要点(1) 在已安装完毕的排水管的检查井位置处，放出检查井中心位置线，按检查井尺寸摆出井壁 砖墙位置。(2) 在检查井基础面上，先铺砂浆后再砌砖，每层砖上下皮竖灰缝应错开。随砌筑随检查尺寸。30mm当管径大于300mm寸，管顶应砌砖圈加固，以减少管顶压力,(3) 井内踏步，应随砌随安随座浆，其埋入深度不得小于设计规定。踏步安装后，在砌筑砂浆 未达到规定强度前，不得踩踏。(4) 污水管管口伸入井室拱圈高应为125mm应在井壁砌到管顶时进行砌筑。污水检查井流槽的高度与管顶齐平。 2水泥砂浆分层压实抹光，流槽应与上下游管道接顺。(5) 排水检查井内

9、的流槽， 当米用砖砌时，表面应用1:(6) 砌筑检查井的预留支管，应随砌随安，预留管的管径、方向、标高应符合设计要求。管与 井壁衔接处应严密不得漏水，预留支管口宜用低标号砂浆砌筑，封口抹平。3、抹面、勾缝技术要求(1) 检查井井室的内壁应用原浆勾缝，有抹面要求时，内壁抹面应分层压实，外壁用砂浆搓缝应严密。其抹面、勾缝、座浆、抹三角灰等均采用1： 2水泥砂浆，抹面、勾缝用水泥砂浆的砂子200mm 其应过筛。(2) 当无地下水时，污水井内壁抹面高度抹至工作顶板底；雨水井抹至底槽顶以上 余部分用1： 2水泥砂浆勾缝。(3) 当有地下水时，井外壁抹面，其高度抹至地下水位以上500mm(4) 抹面厚度2

10、0mm抹面时用水泥板搓平，待水泥砂浆初凝后及时抹光、养护。(5) 勾缝一般采用平缝，要求勾缝砂浆塞入灰缝中，应压实拉平深浅一致，横竖缝交接处应平 整。4、井盖的安装(1) 检查井砌筑至规定高程后，应及时浇筑或安装井圈，盖好井盖。(2) 安装时砖墙顶面应用水冲刷干净，并铺砂浆。按设计高程找平，井口安装就位后，井口四周用1： 2水泥砂浆嵌牢，井口四周围成45°三角。安装井口时，核正标高后，井口周围用 C20细 石混凝土圬牢。5、检查井及井室允许偏差检查井及井室允许偏差项目允许偏差(mm)井身尺寸长、宽± 20直径± 20井盖与路面咼程差非路面20路面5井底咼程D<

11、; 1000± 10D> 1000± 15注：表中D为管内径(mm)6检查井、井室及雨水井施工时的质量要求(1) 雨天禁止进行检查井施工。砌筑完成的检查井为防止漂管，必要时可在井室底部预留进水孔, 但还土前必须砌堵严实。(2) 冬期砌井应有复盖等防寒措施，并应在两端管头加设风档。(3) 检查井、井室或雨水井的周围回填土前应检查下列各项，并应符合要求：a、井壁的勾缝抹面和防渗层应符合质量要求。公路雨污水管道施工方案b、井盖的高程应在± 5mn以内。C、井壁同管道连接处应严密不得漏水。（九）管道的闭水试验（1）、闭水试验的目的是检验排水管道的严密性。（2） 、管

12、道做闭水试验前应检查管道及检查井外观质量是否合格，沟槽内有无积水，全部预留 孔是否已经封闭，管道两端堵板的承载力是否经验算大于水压力的合力。（3）、闭水试验将分段进行，以两检查井间混凝土管道为一个试验对象，试验时将两端封闭， 并在两端设置胶管，进水口处胶管为注水胶管，混凝土管另一端胶管为排气管。（4）、注水前应再次检查管道的外观质量、管口封堵情况，检查合格后方可注水。（5） 、注水以排气管道出水且出水流量与注水口注水进量一致为止，注水结束后应测量两端胶 管水位并做记录。求。（6）、闭水试验时间为12h，12h后应重新测定两端胶管的水位值，看其差值是否满足设计要（7）、雨、污水管道12h后其允许

13、渗水量应符合要求，如不满足要求应重新检查管道的严密性， 找出漏水位置重新用砂浆封堵处理。（十）沟槽回填沟槽回填必须在管基混凝土、接口抹灰砂浆强度达到设计强度的90%上方可进行。回填料要用中粗砂、碎石屑、最大粒径小于 40mm勺砾砂、素红土。当采用开槽中的较好土质 作为回填土时，应将土块、砾石、异物等去除。回填时先由管道的两侧向管底均匀对称回填砂土，然后在两侧胸腔部分同时分层回填， 两侧回填夯实面高差不得大于0.3m，禁止只由一侧回填。每回填一层，即用汽油打夯机进行人工夯实，管沟胸腔两侧及顶以上1m范围内回填土的压实系数不小于90%管顶以上部分压实系数不小于 85%四、质量保证措施1）雨、污水管

14、道施工质量保证措施 加强现场巡视检查力度，强化岗位质量责任制。使工程质量责任落实到每个人，并做好 完善和落实“三检一验”制度，杜绝质量管理人员处理问题不及时及工地“空转”的情况。 工序交接必须有班组间的交接检查， 上道工序不合格，不准进入下道工序。隐蔽工程在内部检查合 格后，再请监理工程师检查，同意并签字后方可进行下一工序施工， 对工程监理及设计人员提出的 问题，应立即组织整改。 雨、污水管道工程严格按照各自的有关规程实施， 现场施工记录，保证施工质量具有可追溯性。下辖质安科部、工程部、机材科、试验 同时质量管理是一项全员活动，工作职责细 项目部经理任质量组长，总工程师任质量副组长， 室等。从

15、质量组长到业务科室都明确规定其管理职责。化到每一位员工，使质量管理工作明晰，条理清楚，便于发现问题，采取预防、纠正措施，保证工 程质量优良。 施工技术人员跟班作业，勤交底、勤检查，严格技术交底复核制度，并深入工班检查指导， 与工人、技师一道保证各工序质量。五、安全保证措施在雨、污水管道施工过程中，安全生产时头等大事，它直接关系到工程的进度，企业的效益和 形象，为加强工程施工中安全生产，建立项目部安全施工网络，成立安全领导小组。由项目经理任 组长，为安全生产第一责任人，对项目安全生产实行全面管理，设立专职现场安全员，负责工程施 工现场的日常安全监管工作。为确保安全生产，制定安全措施如下： 坚决贯彻：“安全第一、预防为主”的方针，在整个施工过程中，认真坚持“管生产必须管 安全”的原则，真正把安全生产的责任和措施落。 对全体施工人员开展经常性的安全生产教育，认真学习安全生产知识、安全生产管理条例。 提高安全员安全意识，进行工程技术交底的同时进行安全生产交底。 加强现
