1、30HR-佃5型号5机头活塞式水源热泵机组性能参数型号30HR-195制冷量kW580制热量kW620工质名称一R22电源VXX Hz一380X 3X 50压缩机结构形式一活塞式压缩机启动方式一直接启动台数一5第一制冷回路共2台压缩机组成第二制冷回路共3台压缩机组成能量调解方式20%, 40%, 60%, 80%, 100% （即通过每个压缩机的独立起停进行能量控制）输入 功率制冷kW150 （30kw/ 台）制热kW190 （38kw/ 台）保护功能一高低压、过载、错缺相、绕阻过热、防冻、水流开关，排气温度过高冷凝器制冷进出水温C地下水进口 15C，地下水出口 20C流量m3/h100制热进

2、出水温C温水进口 40C,温水出口 45C流量m3/h125压力损失kPa<50进出口水管径DN150最高冷凝压力Mpa2.5标准承压Mpa1.0污垢系数m2 C /kW0.086结构形式一壳管式换热器匸士耳口烝发器制冷进出水温C冷水进口 12C，地下水出口 7C流量m3/h125制热进出水温C温水进口 15C，温水出口 10C流量m3/h100压力损失kPa<40进出口水管径DN150标准承压Mpa1.0污垢系数m2C /kW0.086结构形式一壳管式换热器外形尺寸长X宽X高mm4255 X 912X 1956机组重量运输重量kg3710运行重量kg4175*制冷标准名义工况：冷

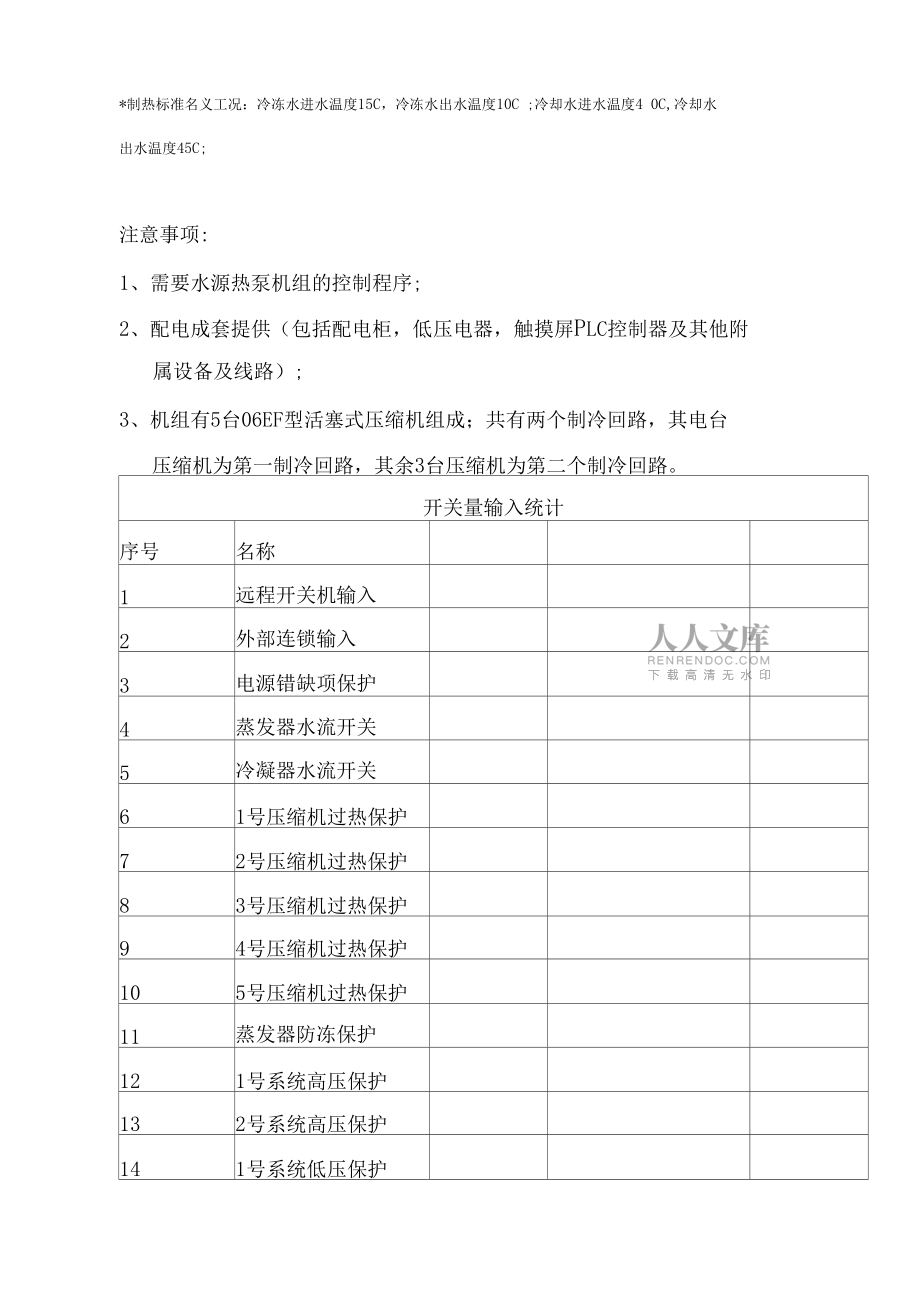

3、冻水进水温度12C，冷冻水出水温度7C;冷却水进水温度15C，冷却水出水温度20 C;*制热标准名义工况：冷冻水进水温度15C，冷冻水出水温度10C ;冷却水进水温度4 0C,冷却水出水温度45C;注意事项:1、需要水源热泵机组的控制程序;2、配电成套提供（包括配电柜，低压电器，触摸屏PLC控制器及其他附属设备及线路）;3、机组有5台06EF型活塞式压缩机组成；共有两个制冷回路，其电台压缩机为第一制冷回路，其余3台压缩机为第二个制冷回路。开关量输入统计序号名称1远程开关机输入2外部连锁输入3电源错缺项保护4蒸发器水流开关5冷凝器水流开关61号压缩机过热保护72号压缩机过热保护83号压缩机过热保

4、护94号压缩机过热保护105号压缩机过热保护11蒸发器防冻保护121号系统高压保护132号系统高压保护141号系统低压保护152号系统低压保护模拟量输入1蒸发器进水温度2蒸发器出水温度3冷凝器进水温度4冷凝器出水温度5号系统排气温度6二号系统排气温度7一号系统吸气温度8二号系统吸气温度9环境温度10备用开关量输出1报警输出2运行输出31号系统主液路电磁阀41号系统主液路电磁阀51号压缩机主接触器星三角启动？我看原来系61号压缩机角接触器？统好像是直72号压缩机主接触器星三角启动？接启动82号压缩机角接触器？93号压缩机主接触器星三角启动？103号压缩机角接触器？114号压缩机主接触器星三角启动？124号压缩机角接
