网格布检测方法汇编

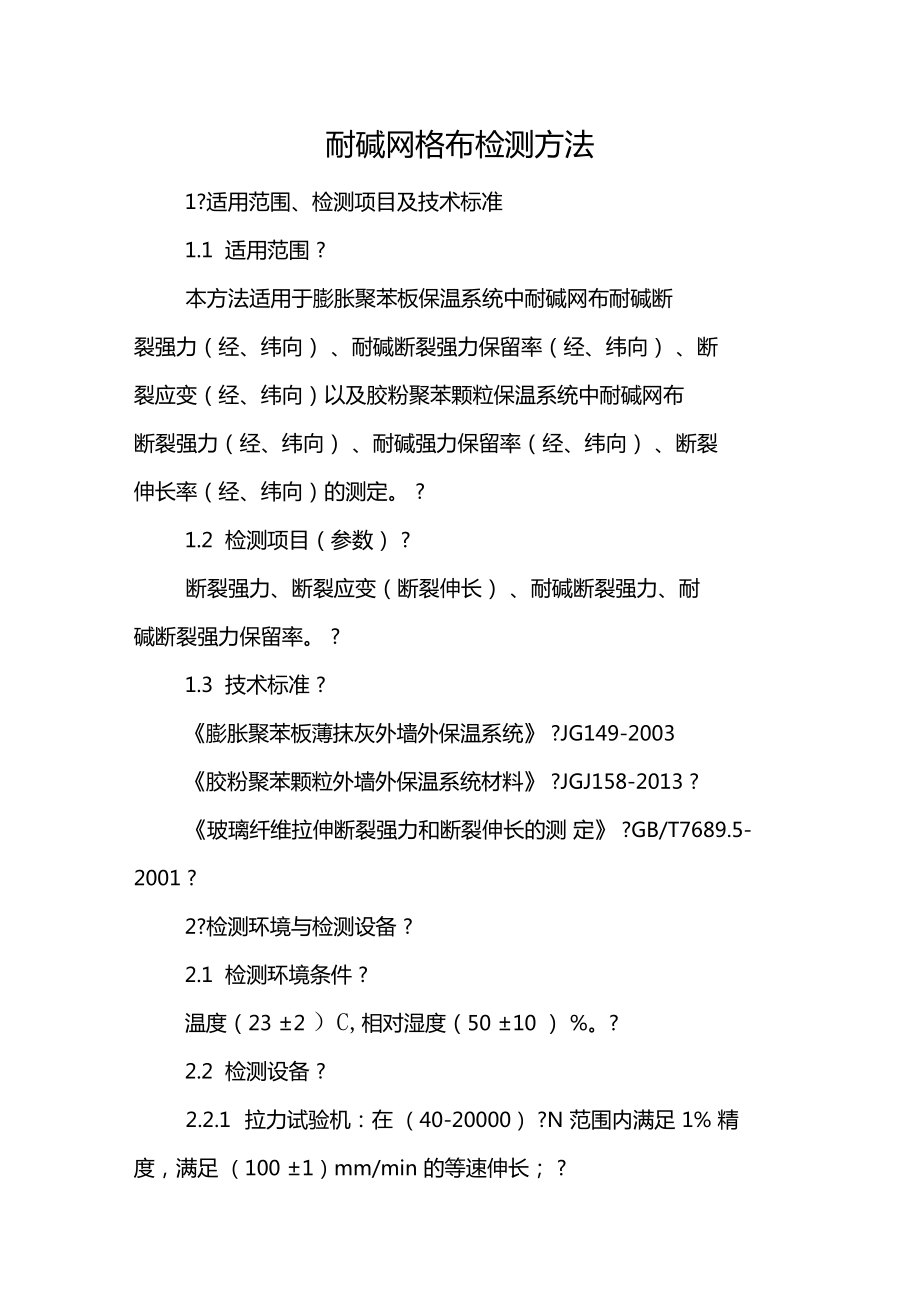

1、耐碱网格布检测方法1?适用范围、检测项目及技术标准1.1 适用范围 ?本方法适用于膨胀聚苯板保温系统中耐碱网布耐碱断 裂强力（经、纬向） 、耐碱断裂强力保留率（经、纬向） 、断 裂应变（经、纬向）以及胶粉聚苯颗粒保温系统中耐碱网布 断裂强力（经、纬向） 、耐碱强力保留率（经、纬向） 、断裂 伸长率（经、纬向）的测定。 ?1.2 检测项目（参数） ?断裂强力、断裂应变（断裂伸长） 、耐碱断裂强力、耐 碱断裂强力保留率。 ?1.3 技术标准 ?膨胀聚苯板薄抹灰外墙外保温系统 ?JG149-2003胶粉聚苯颗粒外墙外保温系统材料 ?JGJ158-2013 ?玻璃纤维拉伸断裂强力和断裂伸长的测 定 ?

2、GB/T7689.5-2001 ?2?检测环境与检测设备 ?2.1 检测环境条件 ?温度（23 ±2 ）C,相对湿度（50 ±10 ） %。?2.2 检测设备 ?2.2.1 拉力试验机：在 （40-20000） ?N 范围内满足 1% 精 度，满足 （100 ±1）mm/min 的等速伸长； ?2.2.2 夹具：宽度大于拆边试样的宽度，夹持面平整且 相互平行，在整个试样夹持宽度上均匀施加压力； ?2.2.3 指示或记录试样强力值的装置：该装置在规定试 验速度下，应无惯性，精度 1； ?2.2.4 试样伸长值的指示或记录装置：在规定速度下， 无惯性，精度小于测定值的

3、 1； ?2.2.5 合适的裁剪工具：如刀，剪刀或切割轮； ?2.2.6 烘箱 ?3 断裂强力、断裂应变（断裂伸长率） 、耐碱断裂强力、 耐碱断裂强力保留率的测定 ?3.1 试样的制备 ?试样裁剪尺寸 350mm X65mm，式样有效长度200mm ±2mm ，拆边宽度 50mm ，经向、纬向各 20 个，标准环境 下调湿试样 16h 。 ?3.2 断裂强力、断裂应变（断裂伸长）试验 ?3.2.1 取制备好的经、纬向试样各 10 个。 ?3.2.2 调节上下夹具间的有效长度为 200mm ±2mm ， 并使上下夹具平行，将试样的纵向中心轴线通过夹具的前沿 中心，在整个试样宽

4、度上均匀施加预张力，然后拧紧另一夹 具，预张力为预计强力的 1±0.25 。 ?3.2.2 启动活动夹具，拉伸试样至破坏。 ?3.2.3记录断裂强力 Fo和断裂伸长 L,精确至1mm。3.2.4 如果试样断裂在二个夹具中任一夹具的接触线10mm 以内， 记录该现象， 但结果不作断裂强力和断裂伸长 的计算，重新制样试验。 ?3.2.5 经、纬向断裂强力 F0 测量十个，按要求取五个的 算术平均值；断裂伸长厶L测五个。3.3 耐碱断裂强力试验 ?3.3.1 耐碱处理 ? 膨胀聚苯板薄抹灰外墙外保温系统中耐碱网布：将耐碱 用的经、纬向各十个试样全部浸入（23 ±2）。的5% Na

5、OH 水溶液中，试样在加盖封闭的容器中浸泡 28d ； ?胶粉聚苯颗粒外墙外保温系统中耐碱网布：将经、纬向 各十个试件平放在水泥浆液【取 1 份强度等级 42.5 的普通 硅酸盐水泥与 10 份水搅拌 30min 后，静置过夜，取上层澄 清液作为试验用水泥浆液】 中，浸泡时间28d【或用快速法： 试件平放在（80 ±2）C的水泥浆液中，浸泡 6h】。？取出上述两种试件，用清水浸泡 5min 后，用流动的自 来水冲洗5min，然后在（60 ±5）C的烘箱中烘1h后，试 验环境存放 24h 。？3.3.2 试验？将耐碱处理后的试件进行断裂强力试验，记录耐碱断裂强力 F1。 ？经

6、、纬向耐碱断裂强力 F1 各测十个。 ？3.4 试验结果处理 ？3.4.1断裂强力Fo （经、纬向）？断裂强力试验测得经、 纬向断裂强力Fo各十个，按要求 取五个（十个中去掉两个最大值，两个最小值和一个中间值 后剩余的五个） ，以五个经向试验结果的算术平均值为经向 断裂强力，以五个纬向试验结果的算术平均值为纬向断裂强 力，精确至 1N/50mm 。?342耐碱断裂强力Fi （经、纬向）？断裂强力试验测得经、 纬向耐碱断裂强力 Fo各十个，按 要求取五个（十个中去掉两个最大值，两个最小值和一个中 间值后剩余的五个） ，以五个经向试验结果的算术平均值为 经向耐碱断裂强力，以五个纬向试验结果的算术平

7、均值为纬 向耐碱断裂强力，精确至 1N/5omm 。？3.4.3 耐碱断裂强力保留率（经、纬向） ？耐碱断裂强力保留率的计算公式为： ？B= F 1/ Fo X100%?式中：？B 耐碱断裂强力保留率，;?Fo 初始测得的断裂强力，N ; ?Fi 耐碱断裂强力，N ; ?以五个试验结果的算术平均值表示，精确至 1 3.4.4 断裂应变（断裂伸长率） （经、纬向） ? 断裂应变（断裂伸长率）的计算公式为： ?D= AL/ L X100%式中：？D 断裂应变（断裂伸长率），; ?L断裂伸长值，mm ;L试样初始受力长度，mm ; ?以五个试验结果的算术平均值表示，精确至0.1 %?4.检测结果的判定？当检测结果满足下表时可判定为合格:参数耐碱玻纤网格布聚苯板系统胶粉聚苯颗粒系统耐碱断裂强力（经、纬向）普通型>750>1000(N/50mm )加强型>1500
