1、最新资料推荐、工程概况 二、塔吊布置 三、多塔作业防碰撞措施四、 吊装范围内的其他防护 6五、塔吊指挥要求 6六、塔吊应急措施i最新资料推荐一、工程概况世茂香槟湖苑2.2期工程，包括59#、60#、68#71#共计6栋住宅楼。工 程建设地点：东至规划东经120度路，西至老藻江河，北至河海东路，南至 北唐河，太湖东路将地块分成南北两块。住宅楼都属于框剪结构。59#、60#、68#71#地下室3.3米，顶层2.95米，其余均为2.9米。71#地下室4.5米，1 层4.8米，顶层2.95米，其余均为2.9米。本工程由常州世茂房地产有限公司投资建设，浙江大学建筑设计研究院设计，江苏苏州地质工程勘察院地

2、质勘察，江苏安厦工程项目管理有限公司监 理，中建七局（上海）有限公司组织施工；由向东担任项目经理，王杭立担 任技术负责人。二、塔吊布置及选择根据图纸设计，考虑塔吊的利用效率，扩大吊装范围以及施工方便，整 个施工区域需设置5台塔吊（四台QTZ63 一台QTZ80），其中QTZ80塔吊设 置在71#楼北侧。具体布置如附图：三、多塔作业防碰撞措施本工程为满足施工需求，共设置了 5台塔吊，塔吊之间交叉作业，属多 塔施工，为保证施工安全，制定如下措施：1、塔吊质量要求必须符合国家相关要求，塔吊备案、检测通过。2、塔吊司机必须持证上岗，且经过三级安全教育，项目部安全组安全施 工交底到位。3、塔机指挥必须固

3、定人员，一对一指挥，熟悉多塔作业要求，发布指令 要求简洁明了肯定，塔机指挥员要眼看四方，时刻注意塔机的运转。4、根据本工程塔机安拆施工方案要求，塔机安装后，在水平面上相互交 叉作业，为防止塔吊吊臂发生碰撞事故，塔吊的安装高度上应严格按照施工 方案规定互相错开。根据建筑施工安全标准，多台塔吊作业中固定式塔吊： 低位塔臂端部与高位塔身之间的距离不得小于 2m高位塔钩与低位塔垂直距 离不得小于2m根据下文的编号，现场布置塔吊时，多台塔吊同时作业，应 周密考虑附着前后塔吊的高度差和锚固的时间差，保证主体结构施工全过程保持各塔吊间的高度差。如遇特殊情况或与方案有冲突，应适时调整。5、防碰撞规定及措施1）

4、、多塔作业必须遵循以下原则：底塔让高塔一一后塔让先塔一一动塔 让静塔一一轻塔让重塔一一客塔让主塔2）、各组塔吊配备对讲机一对，对讲机经统一确定频率后锁频，使用人 员无权调改频率，并要专机专用，不得转借。3）、多塔作业前的检查：作业前，塔吊司机要对机械和电器进行检查， 试运转。塔机临时停止作业，必须将重物卸下，吊钩升起。塔机作业完毕， 要卸载，停放在可自由回转的位置，同是塔机各控制系统置于零位，拉闸断 电，并锁好驾驶室门窗。交接班时认真做好记录。4）、多塔作业注意事项：多塔作业过程中，严格执行指挥人员和塔吊司 机之间的应答制度，信号指挥人员必须时刻目视塔机吊钩和被吊物，塔机转 臂过程中，信号指挥

5、人员必须环顾塔机的工作状态，并发出明确、简短、清 晰、完整的指挥信号，杜绝指挥错误。5）、起吊物料的过程中，在该塔机回转进入交叉作业范围内时，驾驶员 应和指挥人员密切联系，尽可能保证在该台塔机转到交叉作业区时，另一台塔机处在交叉作业区外。6）、在交叉作业区域的边缘方便的位置设置标志物上面设置红色以方便 提醒司机和指挥要进入交叉作业区域内了。7）、如果塔机作业繁忙，对可能出现的塔机同时出现在交叉作业区的情 况，则该台塔机的指挥人员应指挥司机将塔机的变幅小车开到另一台塔机的 臂架长度范围外，以避免高位塔机钢丝绳或起吊物触碰到低位塔机的起升臂。8）、在塔机臂架上设置红旗和指示灯。在塔机必须进入交叉作

6、业区域内 时必须在交叉作业区域的边缘停止回转，把小车收进起升臂指示位置内，再 回转到要起吊作业的位置，然后开动变幅小车到指定位置进行吊装作业。吊 好后转出交叉作业区域时也必须先把小车收进才能回转。9）、在停止作业时，塔机驾驶员并且必须将吊物用的钢丝绳卸下，切不 可贪图方便将钢丝绳仍挂在吊钩上，以避免停止作业时在风力作用下将起升 臂吹动，而使起吊钢丝绳挂在其它塔机的起升臂上。10）、在起吊钢筋，钢管、模板等长、大的物件时，塔机指挥应做到人随 钩走，避免物件在空中相碰或物件碰到其它塔机其它部件。11）、夜间作业时，应有良好的照明，操作人员应严格听从地面指挥人员 的指挥。12）、运行中，如遇到起升机

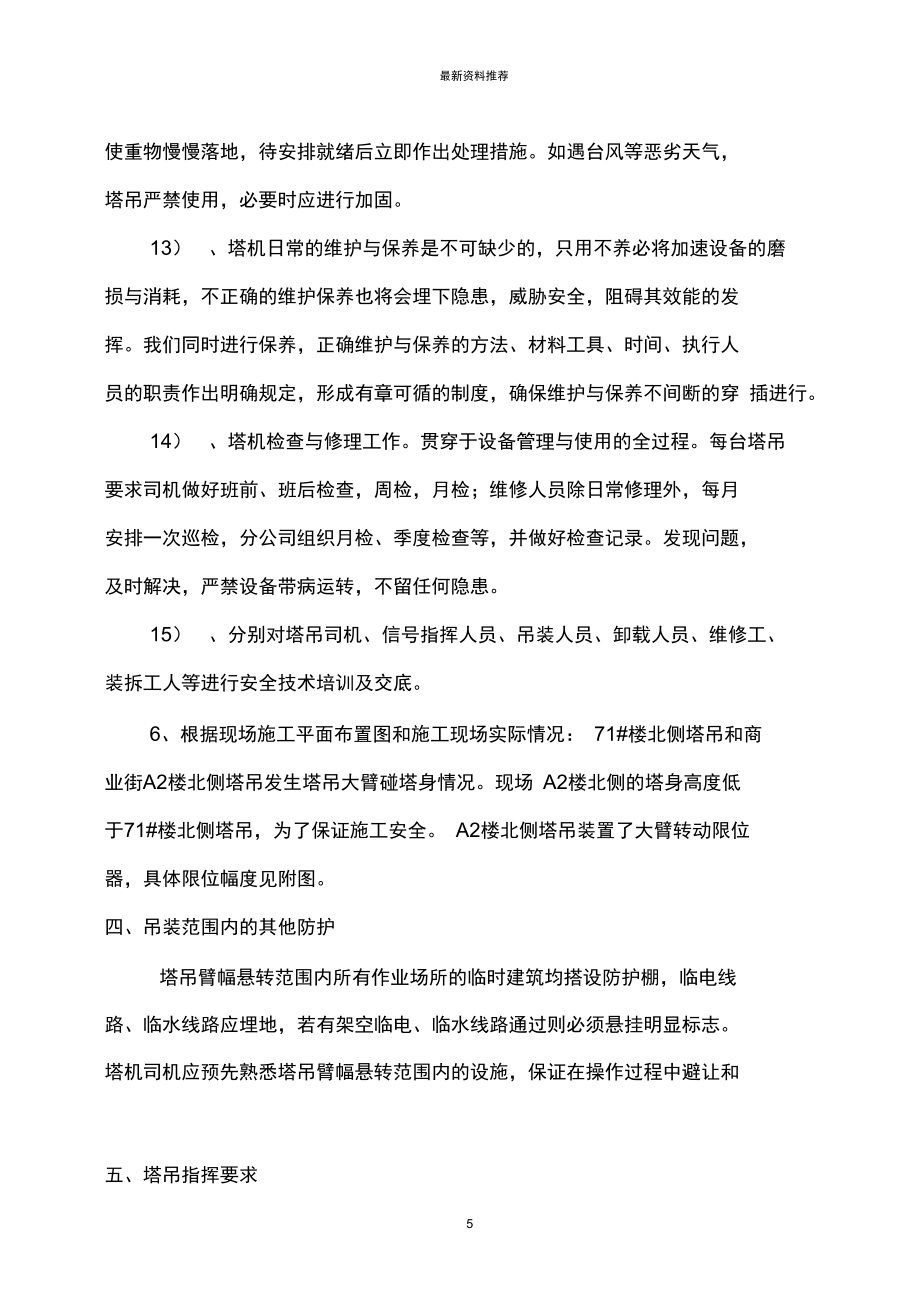

7、构制动器突然失灵事故时，应立即将吊臂转 至无人安全部位，同时改用低速下降使重物落地。如突然停电，必须立即切 断电源开关，把控制器回到零位，警告现场人员勿在吊臂和重物下逗留。通 过人工盘动回转电动机使吊臂转至无人的安全部位，然后松开机构制动器，使重物慢慢落地，待安排就绪后立即作出处理措施。如遇台风等恶劣天气，塔吊严禁使用，必要时应进行加固。13）、塔机日常的维护与保养是不可缺少的，只用不养必将加速设备的磨 损与消耗，不正确的维护保养也将会埋下隐患，威胁安全，阻碍其效能的发 挥。我们同时进行保养，正确维护与保养的方法、材料工具、时间、执行人 员的职责作出明确规定，形成有章可循的制度，确保维护与保养

8、不间断的穿 插进行。14）、塔机检查与修理工作。贯穿于设备管理与使用的全过程。每台塔吊 要求司机做好班前、班后检查，周检，月检；维修人员除日常修理外，每月 安排一次巡检，分公司组织月检、季度检查等，并做好检查记录。发现问题， 及时解决，严禁设备带病运转，不留任何隐患。15）、分别对塔吊司机、信号指挥人员、吊装人员、卸载人员、维修工、 装拆工人等进行安全技术培训及交底。6、根据现场施工平面布置图和施工现场实际情况： 71#楼北侧塔吊和商 业街A2楼北侧塔吊发生塔吊大臂碰塔身情况。现场 A2楼北侧的塔身高度低 于71#楼北侧塔吊，为了保证施工安全。 A2楼北侧塔吊装置了大臂转动限位 器，具体限位幅

9、度见附图。四、吊装范围内的其他防护塔吊臂幅悬转范围内所有作业场所的临时建筑均搭设防护棚，临电线 路、临水线路应埋地，若有架空临电、临水线路通过则必须悬挂明显标志。 塔机司机应预先熟悉塔吊臂幅悬转范围内的设施，保证在操作过程中避让和五、塔吊指挥要求1必须严格执行塔机有关标准规范规程的规定，指挥及司索必须经培训 考试合格，持特种作业证上岗。2. 起重机指挥人员必须与操作人员密切配合，执行国家标准规定的统一 指挥信号。操纵室远离地面的起重机在正常指挥发生困难时，地面及作业层 高空的指挥人员均应采用对讲机等有效的通讯联络进行指挥。3. 起重作业中，指挥人员是唯一的直接发布号令者， 严禁无证人员指挥。

10、必须了解自己所从事的工作项目部位、内容及要求，指挥人员应作到责任 心强，工作认真负责，不得做其它任何兼职工作。严禁酒后或疲劳作业或作 业中玩笑嬉闹。对所吊部件必须做到：1）准确了解其重量。2）吊点位置。3） 选择合适的吊挂位置。4）正确选择吊具和索具。4. 正确使用安全防护用品，进入施工进入施工现场必须正确戴好安全帽, 系好下颏带，穿防滑鞋，不准光脚或穿拖鞋。必须遵守劳动纪律，不得擅离岗 位。5. 指挥人员应熟悉塔机性能，指挥时，应站在能够照顾到全面工作的地点，所发信号应准确、宏亮、清晰。6. 吊起重物时，应注意起重臂和吊物下任何人员不得停留、通过。7. 使用卡环应使长度方向受力，有缺陷的卡环

11、严禁使用。8钢丝绳如有扭结、变形、断丝、锈蚀等现象，应降低使用标准或更换 新绳。使用两根绳吊装时，两绳间夹角如大于 100。，应采取防止滑钩措施。9. 司索人员在作业中应按有关规定，检查所使用的钢丝绳和吊钩，不合 格者严禁使用。10. 严格按照本机起重特性吊装，严禁超载。11. 严格按照“十不吊”作业：1）指挥信号不明确或违章指挥不吊。2）超载不吊。3）吊物捆绑不牢不 吊。4）吊物上有人不吊。5）安全装置不齐全或动作不灵敏、失效者不吊。6） 吊物埋在地下，与地面其他物体有钩挂不吊。 7）光线阴暗视线不清不吊。8） 棱角物件无防切割措施不吊。9）斜拉斜挂物件不吊。10）吊装筐过满有洒落 危险不吊

12、。12. 起吊重物应绑扎平稳牢固，不得在重物上再堆放或悬挂零星物件。 易散落物件应使用吊笼栅栏固定后方可起吊。标有绑扎位置的物件应按标记 绑扎后起吊，吊索与物件的夹角宜采用45° 60° ,且不得小于30。，吊索与物件 棱角之间应加垫块。13. 起吊载荷达到起重机额定起重量的90%及以上时，应先将重物吊离地 面200-500mm后，检查起重机的稳定性，制动器的可靠性， 重物的平稳性，绑 扎的牢固性，确认无误后方可继续起吊。对易晃动的重物应拴拉绳。六、塔吊应急措施6.1、塔吊倾斜纠偏应急措施1、塔吊倾斜初始阶段的安全对策塔吊发生倾斜，垂直度超过4%。的安全使用要求时，应立即停

13、止使用。计 算出塔机在最不利工况（非工作状态）时，在可测量的高度，保证塔吊不发生倾 翻的临界最大倾斜量L。注意定时观察塔吊的倾斜速度和倾斜量， 并做好记录。 倾斜量一旦达到0.5L,且继续倾斜时，则需采取拆塔等断然措施。如果塔吊暂 不能立即停止使用，且偏斜量不大于 0.25L时，可采取以下安全措施。1）在砼基础上增加压重块（在发生倾斜的反方向上适当多放置一些）增加基础质量，降低塔吊重心高度和减小 e值。2）在塔吊适当高度位置，增设附墙装置。3）在塔吊适当高度位置设置缆风绳，防止塔机继续倾斜。2塔吊倾斜纠偏塔吊倾斜停止后，为使塔吊垂直度恢复到 4%o之内，符合安全使用要求， 则需对塔机进行纠偏。

14、纠偏步骤如下：1）利用相似三角形原理，计算出在塔吊支腿上所需加垫的厚度。2）根据支腿截面形状，对需顶升的2个支腿准备6片轮廓尺寸略大于截面 形状的垫片，其中4片厚6mm, 2片厚1.5mm。为能方便地将垫片塞入到标准节 与支腿之间，可将每片垫片分解成4部分。3）制作顶升铁鞋。铁鞋应能承负顶升载荷而不变形，能方便地安装在标准节主肢上且与标准节配合能提供足够的摩擦力。4）调整变幅小车位置或起吊一定量载荷，使塔机平衡，保证 4个支腿受压 力。5）将铁鞋安装在需加垫的一个标准节主肢上，将标准节联接螺栓松开一 个垫厚（6mm）的间隙量。同时松开另一个需加垫支腿上的螺栓， 使螺栓既无预 应力，又无间隙量。

15、6） 用垫木垫好千斤顶后，缓慢顶升，直到标准节与支腿间出现6mm的间 隙量时，塞入一片垫片，此时，螺栓应无预应力，无余量。7）将铁鞋安装到另一侧需加垫的标准节主肢上，用垫木垫好千斤顶，松 开螺栓到有13.5m m的间隙量，缓慢顶升千斤顶，直到标准节出现13.5m m的间 隙量时，塞入三片垫片（6mm、6mm、1.5mm）。此时螺栓应无预应力，无余量。8）将铁鞋再安装在第一次顶升的标准节主肢上，加进余下的 2片垫片 （6mm、1.5mm）。9） 将已加垫2个支腿的联接螺栓紧固到规定的预紧力后，再逐一松开另外 一侧两个支腿的螺栓，支腿与标准节间如有间隙出现，则按间隙量加垫后再将螺栓紧固好。10）用

16、经纬仪检测塔身垂直度，符合要求后，将所加垫用电焊与支腿点焊 联接。6.2、塔吊倾翻应急措施1、应急小组组长：高燕副组长：张子虎组员：杨振祥、关成连、胡炜、陈东吉、崔晓冲、刘卫国、刘武、黄志杰。1、接警与通知：如遇意外塔吊发生倾翻时，在现场的项目管理人员要立 即用对讲机向项目经理向东汇报险情。高燕立即召集抢救指挥组其他成员， 抢救、救护、安全抢救组成员携带着各自的抢险工具，赶赴出事现场。2、安全抢救组到达出事地点，在张子虎、杨振祥指挥下分头进行工作 首先抢救组和项目经理一起查明险情：确定是否还有危险源。如碰断 的高、低压电线是否带电；塔吊构件、其它构件是否有继续倒塌的危险；人 员伤亡情况；商定抢

17、救方案后，项目经理向东向公司总工请示汇报批准，然 后组织实施。 现场协调组负责把出事地点附近的作业人员疏散到安全地带，并进行 警戒不准闲人靠近，对外注意礼貌用语。 工地值班电工负责切断有危险的低压电气线路的电源。如果在夜间，接 通要的照明灯光； 质量组配合技术组排除继续倒塌或触电危险的情况，安全抢救组立即 救护伤员：边联系救护车，边及时进行止血包扎，用担架将伤员抬到车上送 往医院。 对倾翻变形塔吊的拆卸、修复工作应请塔吊厂家来人指导下进行。 塔吊事故应急抢险完毕后，项目经理召集相关人员和塔吊司机组的全 体同志，安排技术支持组进行事故调查，找出事故原因、责任人以及制订防 止再次发生类似的整改措施。 对应急预案的有效性进行评审、修订。7.3、自然灾害对设施的严重损坏1、项目部要密切关注天气情况，根据气候变化安排生产，避开暴雨，雷 雨、大雾、大风天气吊装作业。2、根据雨量合理安全生产，做好现场降水和排水，关注现场生产设施和
