SHY725超声波液 位计(两线制)

1、上海自动化仪表股份有限公司 SHY725超声波液位计使用前请详细阅读本说明书，并保存以供参考。 请遵守本说明书操作规程及注意事项。 在收到仪器时，请小心打开包装，检视仪器及配件是否因运送而损坏，如有发现损坏，请立即通知本公司及经销商，并保留包装物，以便寄回处理。 当仪器发生故障，请勿自行修理，请直接联系本公司或本公司授权的维修部门，否则若有损伤，后果自负。一、概 述测量原理超声波物位计由超声波传感器及变送器两部分构成。安装在被测介质上方的传感器在变送器的控制下，传感器向被测物体表面发射一束超声波脉冲，声波被物体表面反射，并被传感器接收将其转换为电信号。从超声波发射到重新被接收，其时间与传感器至

2、被测物体表面的距离成正比。变送器电子单元检测该时间，并根据已知的当前温度下的声速，计算出被测物体表面至传感器的距离。通过CPU的运算就可得出物位测量值。原理图物料表面的空间距离D与声波的行程时间T成正比：D=V×T/2（其中V为声速）。因空罐的距离E已知，则物位L为：L=E-D通过设定空罐零点、满罐量程及一些应用参数，仪表电子单元自动将脉冲行程时间T换算成相应得物位值L，且以对应的420mA信号输出。产品特点Ø 非接触测量、免维护、高精度、长寿命Ø 智能信号处理技术，仪表适应各种工况条件Ø 两线制、三线制、隔离四线制多种选择Ø 24VDC、22

3、0VAC 供电（可选）Ø 过压、过流、雷电保护Ø 光电隔离4-20mA电流输出Ø 多种通讯接口（可选）Ø 故障报警输出电流22mAØ 大电流双继电器上下限报警输出（可选）Ø LCD液晶或LED数码管显示窗，外形美观精致Ø 防腐塑料外壳（IP67），耐酸碱，适应恶劣环境Ø 灵活的支架、法兰、螺纹安装（可选）Ø 低频声波能够测量粉末状料位、泡沫状液位Ø 双通道多点物位、物位差测量Ø 嵌入式一体型测量产品应用u 自来水厂：水库、水井、清水池、滤前、滤后、沉淀和 出水厂的液位监测和实时控制。u

4、 工业过程：石油、化工、冶金、电力等水液位监测。u 污水处理：进口水、排水口液位监测。u 食品、制药、造纸、矿产等料位的连续测量和实时控制。二、产 品一体两线制一体两线制技术参数型 号： 一体两线制测量原理： 超声波回波原理电 源： 直流24VDC；输 出： 4-20mA；量程范围： 0-2、3、4、6、8、12米；盲 区： 0.25-1.00米（量程越大盲区越大）；测量精度： 实际量程的0.25-0.5%（空气中）；显示分辨率：1mm（测量距离<10m）或10mm（测量距离>10m）；输出分辨率：实际量程的0.03%；环境温度: -20ºC+55ºC；压力范围

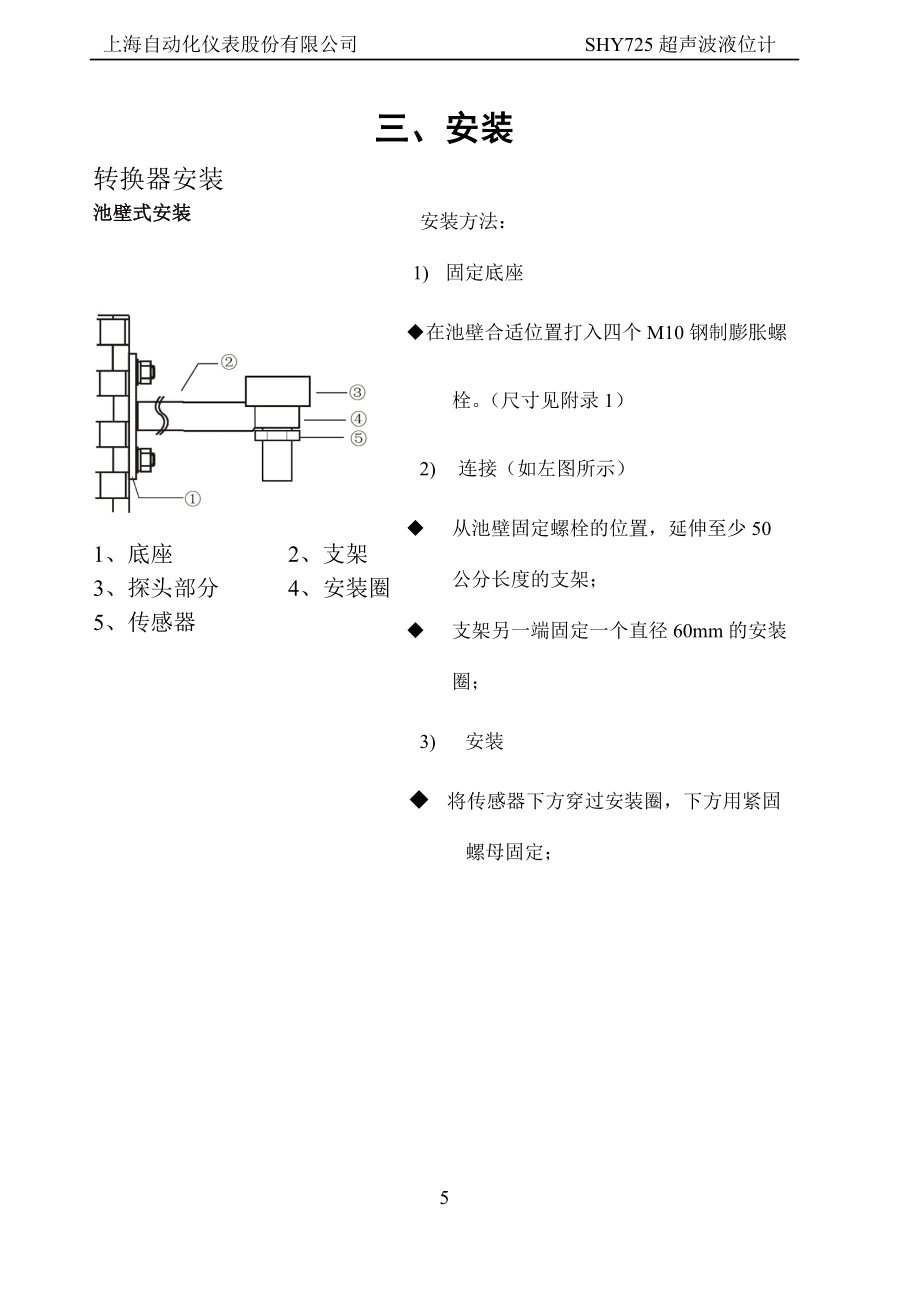

5、： ±0.1MPa；声波束角： 6º12º，发射角的大小和测距能力成正比；检测周期： 1秒；外壳材料： ABS工程塑料、PVC；保护等级： IP67；安装方式： 法兰、螺纹或支架。三、安装转换器安装池壁式安装1、底座 2、支架3、探头部分 4、安装圈5、传感器安装方法：1) 固定底座u 在池壁合适位置打入四个M10钢制膨胀螺栓。（尺寸见附录1）2) 连接（如左图所示）u 从池壁固定螺栓的位置，延伸至少50公分长度的支架；u 支架另一端固定一个直径60mm的安装圈；3) 安装u 将传感器下方穿过安装圈，下方用紧固螺母固定；安装注意事项当前液位，安装高度，空气距离示意

6、图1）从图中我们可以看出，由于在超声波液位计发射角的存在，所以我们在选择安装位置不能离开边缘太近，以免影响仪表的正常工作，具体离开多大，取决于边缘的平整度，最终还是要以观察仪表显示的空气距离是否和实际的空气距离是否相符合作为依据，最好在低(空)液位时观察。2）从图中我们还可以看到，由于超声波液位计发射口处有横向次波的存在，在储存罐中应用时要注意加高管的直径不能太长太小，具体要求详见密封储存罐安装注意事项图示。密封储存罐安装注意事项:固体料位的测量:四、电气连接Ø 一体两线制序号端子功能备注（1）+24V电源正+24V输入（2）GND电源地/4-20mA输出测量电流的正端五、调试控制面

7、板一体两线制按键功能说明： MOV键，切换菜单 UP键，上滚动菜单、增加数字 SET键，执行工作和记忆设定数值菜单结构Ø 一体两线制1、仪表基本信息1）通过连续按移位键可以直接依次查看到以下参数：菜单项功能说明L-XXXX仪表到液面的距离（m）；这是安装用的检测工具，这相当重要，安装完毕，先看距离L是否准确，如果L和换能器到被测量的物体表面的距离不相符，请先检查安装位置是否符合本仪表的要求，直到距离准确为止。G-XXXX安装高度（m）；仪表显示G时，表示您选择“安装高度”的液位模式，当选用“当前液位”模式时G小时。他取决于菜单中的液位设置模式04，当04设置为0.000是安装高度模式

8、，当04设置为1.000时，是当前液位模式，此时G消失。d-XXXX量程(m)；可编程，一般量程仅与输出电流有关，对应菜单02。C-XXXX盲区(cm)；仪表固有，不可改变。P-XXXX电流（mA）；当前应该输出的电流(mA)。E-XXXX液位模式；显示为0.000是“安装高度”液位模式，当设置为1.000时，是“当前液位”模式，对应菜单04。U-XXXX电流跟踪；显示为0.000时，换能器没有收到回波时，仪表显示FFFF，电流输出立即变为4.00mA模式。设置1.000时，当换能器没有回波时，仪表提示显示F000，保持电流一段时间模式，对应菜单06。A-XXXX信号模式；必须显示为0.000

9、，对应菜单10。2）按上升键仪器显示当前物位或距离。2、参数设置状态按SET键5秒以上出现密码菜单，输入正确密码后就能进入主菜单，功能和相关参数如表所示。1）代码的说明序号菜单项功能说明01设置液位m 当04设置为0.000时，您设置的数字应该是探头的安装高度的数字，当04设置为1.000时，您设置的数字应该是“当前液位”的数字，当前液位模式必须在现场设置。02d仪表量程m在最大量程范围内改变，量程只与输出电流有关。03小信号切除推荐（0.0000.030m）。04液位设置模式设置为0.000时，表示选择“安装高度”模式，菜单01的数字应该是安装高度的数字。设置为1.000是，表示选择“当前液

10、位”模式，菜单01应该设置为当前液位的数字，当前液位需要在工位设置。05工作模式0.000表示是测量液位H模式，1.000为测量距离L模式。无论哪种模式，显示数字的大小和电流输出的大小成正比。06电流跟踪当设置为0.000时，当探头没有回波收到时，仪表显示FFFF，输出电流即刻变为4.00mA。设置为1.000时，当探头没有回波收到时，仪表显示F000以便区分前者，可以保持原电流一段时间。07变化速率cm设置范围0.20010.000，为了增加数字稳定性和抗干扰性，速率只要能够满足工况的前提下，尽可能取得小点，推荐2.00cm。10信号模式必须设置为0.000。31仪表号通讯连网用。32波特率

11、11200，N，8，1。 22400，N，8，1。 34800，N，8，1。 默认 4800.00 49600，N，8，1。注意事项：为保证仪表的安全运行，避免和其他无关设备的线路同管走线。如果是分体式仪表，还必须遵循每台仪表独立串管走线的原则，以免相互干扰。六、维护变送器的维护传感器的维护变送器根据使用的要求，安装位置和工作情况比较复杂，为了使变送器正常工作维护人员需要对变送器进行定期维护，维护时请注意如下事项：u 安装在室外的变送器请检查变送器安装箱体，是否有漏 水等现象；u 检查变送器的工作环境，如果温度超出变送器的工作稳定范围，请采取相应措施，否则变送器可能损坏或降低使用寿命；u 变送

12、器的外壳是塑料外壳，不要用坚硬物体刮擦，请使用软布和柔和的清洁剂清洁外壳，注意不要让湿气进入变送器内部；u 检查变送器显示数据是否正常；u 检查变送器接线端子上的接线是否牢固，注意在拆卸接线盖前将电源断开。为了获得最好的测量效果，传感器需要进行定期维护，维护时请注意如下事项：u 检查传感器的电缆，正常工作时电缆不应绷紧，否则容易使电缆内部电线断裂，引起传感器不能正常工作；u 检查传感器的外壳是否因腐蚀或其他原因受到损坏；七、疑问常见问题解答：1、显示为FFFF，提示没有收到回波答：主要原因：(1) 传感器倾斜；(2) 被测物表面情况复杂；(3) (譬如:液体表面有泡沫、有漂浮物、进料口或出料口设置不合理、有尘埃等)导致反射能力差。相应措施：(1) 调整垂直度或降低安装高度；(2) 更大功率的换能器
