Ⅲ型拉森钢板桩施工技术交底大全

1、Word专业资料技术交底工程名称中交三公局巫家坝片区土地一级开发整理项目经理部分项工程名称川型拉森钢板桩施工技术交底交底日期一、准备工作（一） 钢板桩1 1、材料要求钢板桩选用拉森川型 9 9 米桩；进场钢板桩需进行外观检验及桩身缺陷矫正；施打前板桩咬口处宜涂抹黄油以保证施打的顺利和提高防水效果。2 2、打桩作业要求宜选择对周围影响较小的振动锤施打；为保证板桩的垂直度及咬口闭合， 选用屏风式打入法；为保证转角处咬口的闭合可通过轴线或板桩块数来调整。3 3、拔桩作业要求宜选用振动锤进行拔桩；为防止拔桩后地面沉降及对其它构筑物的影响， 应及时回填。（二） 支撑体系1 1、材料要求基坑支护水平支撑体

2、系采用：Q235Q235 钢管+ +双拼工 35c35c 腰梁（围棂），钢管直径 351mm351mm，壁厚 t=12mmt=12mm。2 2、构件的连接（1 1）支撑体系的节点均采用平接方式进行焊接。所有节点角处还应加设水平长度为 300mm300mm 的连接钢板。Word专业资料（2 2） 构件连接处采用接触边满焊，焊缝高度不小于 8mm8mm。（3 3） 在围檩与支撑连接处的腹板上加焊尺寸为 8*8*0.8cm8*8*0.8cm 的加劲肋，以 增强腹板的稳定性及抗扭刚度。（4 4 ）为使围檩与板桩之间接触紧密，传力均匀，水平支撑杆件设置时应 在相应部位对围檩施加预加应力。预用力活络头采用

3、“楔形活络头”。（5 5 ）为保证水平支撑体系的安装精度及施工便利，基坑开挖至支撑高度 后，应在板桩相应部位设置钢牛腿，围檩及支撑构件安装就位及校核高程后方 可进行构件节点的连接，钢牛腿的尺寸及型号详见施工图纸。（6 6）钢制构件的施工及安装应有严格的质量检验措施，质量检验应符合钢结构工程施工质量验收规（GB50205-2001GB50205-2001 ）的规定。二、钢板桩支护施工（二）钢板桩支护施工流程1 1、 钢管为垂直于基坑坑壁对撑，水平向沿基坑纵向间距为 5m5m，布置在钢板桩顶部，支撑撑到（围棂），钢管长度不够时采用栓接。若有混凝土地表时 须破除路面，基坑开挖至设计支撑钢管中心线以下

4、0.8m0.8m 时架设钢管支撑，保证基坑正常开挖过程中围护结构的受力符合设计。2 2、 为确保围檩与水平支撑之间有足够紧，在安装水平支撑时，在水平支 撑与钢围檩之间插入钢楔，钢楔与水平支撑和钢围檩之间焊接。同时采用两根 角钢分别与钢围檩和水平支撑焊接，防止施工过程中，因围护结构发生位移， 导致水平支撑坠落。3 3、 支撑的水平间距为 5m5m，高度约在钢板桩往下 0.50.51.0m1.0m，基坑开挖至 支撑中心线以下 0.50.5 米后，焊接围檩托架，然后安装围檩。4 4、围檩安装完毕后，再及时安装支撑，检查确认支撑的稳定性，安全后 方可继Word专业资料续开挖施工。5 5、施工期间应注意

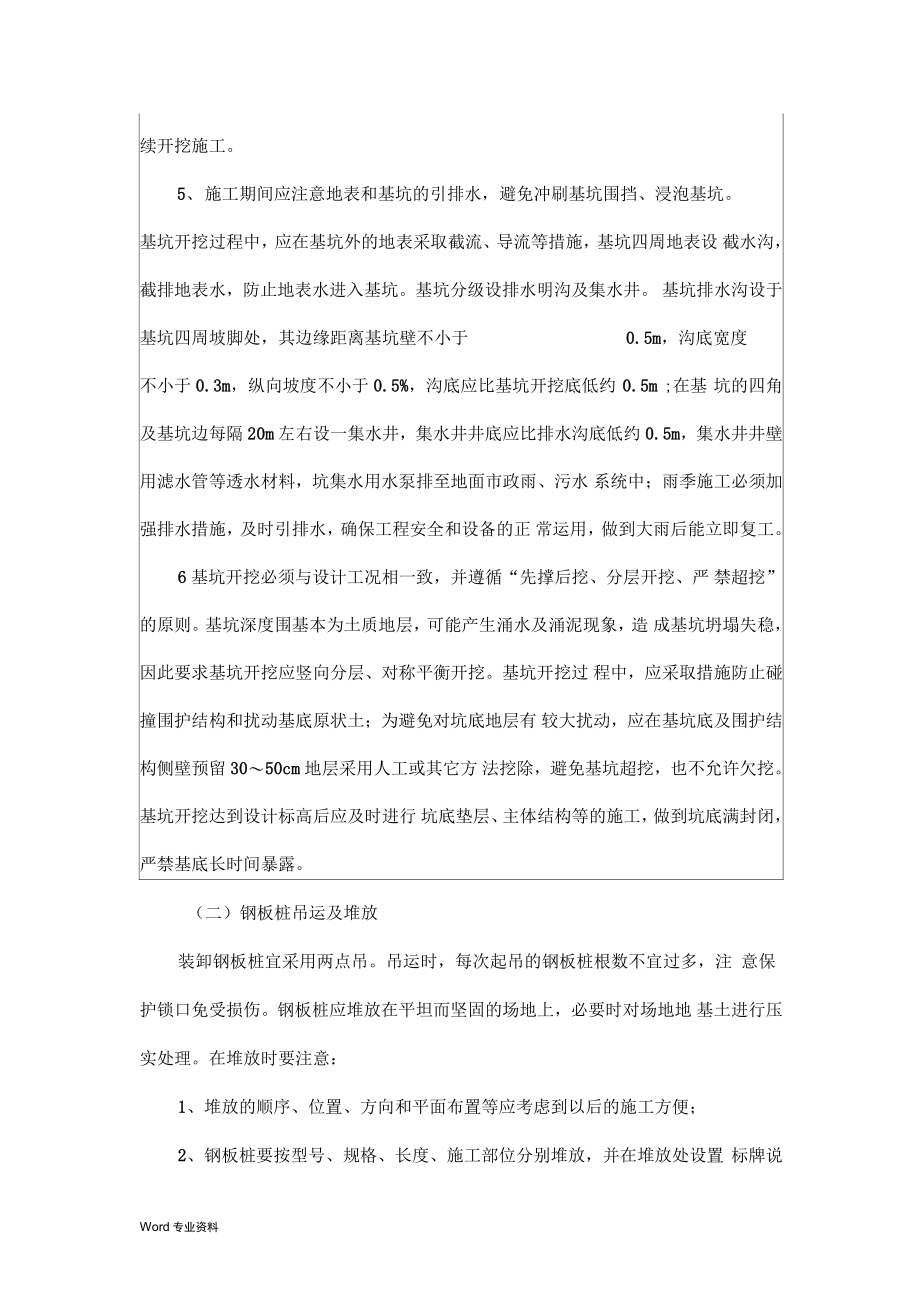

5、地表和基坑的引排水，避免冲刷基坑围挡、浸泡基坑。基坑开挖过程中， 应在基坑外的地表采取截流、 导流等措施，基坑四周地表设 截水沟，截排地表水，防止地表水进入基坑。基坑分级设排水明沟及集水井。 基坑排水沟设于基坑四周坡脚处，其边缘距离基坑壁不小于0.5m0.5m，沟底宽度不小于 0.3m0.3m，纵向坡度不小于 0.5%0.5%，沟底应比基坑开挖底低约 0.5m0.5m ;在基 坑的四角及基坑边每隔 20m20m 左右设一集水井，集水井井底应比排水沟底低约 0.5m0.5m，集水井井壁用滤水管等透水材料，坑集水用水泵排至地面市政雨、污水 系统中；雨季施工必须加强排水措施， 及时引排水， 确保工程

6、安全和设备的正 常运用， 做到大雨后能立即复工。6 6 基坑开挖必须与设计工况相一致，并遵循“先撑后挖、分层开挖、严 禁超挖”的原则。 基坑深度围基本为土质地层， 可能产生涌水及涌泥现象，造 成基坑坍塌失稳，因此要求基坑开挖应竖向分层、对称平衡开挖。基坑开挖过 程中，应采取措施防止碰撞围护结构和扰动基底原状土；为避免对坑底地层有 较大扰动，应在基坑底及围护结构侧壁预留 303050cm50cm 地层采用人工或其它方 法挖除，避免基坑超挖，也不允许欠挖。基坑开挖达到设计标高后应及时进行 坑底垫层、 主体结构等的施工， 做到坑底满封闭，严禁基底长时间暴露。（二）钢板桩吊运及堆放装卸钢板桩宜采用两点

7、吊。吊运时，每次起吊的钢板桩根数不宜过多，注 意保护锁口免受损伤。钢板桩应堆放在平坦而坚固的场地上，必要时对场地地 基土进行压实处理。在堆放时要注意：1 1、堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便；2 2、钢板桩要按型号、规格、长度、施工部位分别堆放，并在堆放处设置 标牌说Word专业资料明；3 3、钢板桩应分别堆放，每层堆放数量一般不超过 5 5 根，各层间要垫枕木， 垫木间距一般为 3 34m4m，且上、下层垫木应在同一垂直线上，堆放的总高度不 宜超过 2m2m。(三)钢板桩的打设施工机械采用 40T40T 履带吊车， 配合振动锤及 200KW200KW 专用(三相 22

8、0V220V )发 电机施工。1 1、打桩围檩支架(导向架)的设置。为保证钢板桩沉桩的垂直度及施打(2) 桩打入前将桩尖处的凹槽底口封闭，避免泥土挤入，锁口宜涂以黄 油或其它油脂，以方便打入拔出。对锁口变形的钢板桩应整修矫正，剔除连接 锁口锈蚀、变形严重的钢板桩。转角处采用 9090 度的转角桩。(3) 全线采用川型拉森钢板桩。施打前一定要熟悉地下管线、构筑物的 情况，认真放出准确的支护桩中线。不确定地下管线、构筑物具体情况时，采 用人工开挖探孔探明，严禁盲目施打。(4) 在插打过程中随时测量监控每块桩的斜度不超过 2%2%，当偏斜过大不 能用拉齐方法调正时，拔起重打。(5) 屏风式打入法施打

9、钢板桩屏风式打入法不易使板桩发生弯曲、扭转、倾斜和墙面凹凸，打入精度 高，易于实现封闭合拢。施工时，将 10-2010-20 根钢板桩成排插入导架，使它呈屏 风状，然后再施打。 通常将屏风墙两端的一组钢板桩打至设计标高或一定深度，并严格控制垂直度，用电焊固定在围檩上，然后在中间按顺序分 1/31/3 或 1/21/2 板桩 高度打入。屏风式打入法Word专业资料的施工顺序有正向顺序、逆向顺序、往复顺序、中分 顺序、中和顺序和复合顺序。施打顺序对板桩垂直度、 位移、 轴线方向的伸缩、板桩墙的凹凸及打桩效率有直接影响。因此，施打顺序是板桩施工工艺的关键 之一。其选择原则是：当屏风墙两端已打设的板桩

10、呈逆向倾斜时，应采用正向 顺序施打；反之，用逆向顺序施打。当屏风墙两端板桩保持垂直状况时， 可采 用往复顺序施打； 当板桩墙长度很长时， 可用复合顺序施打。总之，施打应根据具体情况变化施打顺序，采用一种或多种施打顺序，逐 步将板桩打至设计标高，一次打入的深度一般为 0.50.53.03.0 米。(1 1 )密扣且保证开挖后入土不小于 2 2 米，保证钢板桩顺利合拢；特别是工 作井的四个角要使用转角钢板桩，若没有此类钢板桩，则用旧轮胎或烂布塞缝 等辅助措施密封。(6 6 )打入桩后，及时进行桩体的闭水性检查，对漏水处进行焊接修补， 每天派专人进行检查桩体。3 3、钢板桩的转角和封闭合拢。由于板桩

11、墙的设计长度有时不是钢板桩标准宽度的整数倍，或板桩墙的轴 线较复杂，或钢板桩打入时倾斜且锁口部有空隙，这些都会给板桩墙的最终封 闭合拢带来困难，采用轴线修整法解决。轴线修整法通过对板桩墙闭合轴线设 计长度和位置的调整，实现封闭合拢，封闭合拢处最好选在短边的角部。具体作法如下:（1 1） 沿长边方向打至离转角桩约沿有 8 8 块钢板桩时暂时停止，量出至转 角桩的总长度和增加的长度；（2 2） 在短边方向也照上述办法进行；（3 3） 根据长、短两边水平方向增加的长度和转角桩尺寸，将短边方向的 围檩Word专业资料与围檩桩分开，用千斤顶向外顶出，进行轴线外移，经核对无误后再将围 檩和围檩桩重新焊接固

12、定；（4 4 ）在长边方向的围檩插桩，继续打设，插打到转角桩后，再转过来接 着沿短边方向插打两块钢板桩；（5 5 ）根据修正后的轴线沿短边方向继续向前插打，最后一块圭寸闭合拢的 钢板桩，设在短边方向从端部算起的第三块板桩的位置处。三、施工注意事项及要求（一） 基坑土方开挖应遵循分层、平衡、适时的原则，分层高度应与支撑 的竖向间距相对应，以支撑下 0.50.5 米深为分层界限。采用机械开挖时，坑底设计 标高以上20cm20cm 由人工清除，不得超挖。开挖到位后，应及时施工管道，严禁 基坑暴露时间过长。（二） 做好基坑的排水工作，雨季施工必须准备足够的抽排水设备。（三） 支护板桩施工应采取有效措施

13、控制好桩位、垂直度及保证咬口及转 角处的闭合。（四） 钢结构的焊接，必须是持有特种作业上岗证的人员操作，确保安全 与质量。（五） 土方开挖期间，应采取有效的管理手段及可靠的保证措施防止挖土机械碰撞支护结构，基坑四周严禁堆土或堆载，地面施工荷载不超过15Kpa15Kpa。（六） 应作好可能发生事故的预防和抢险准备工作。施工时发现地质情况 与钻探资料相差较远，应立即会同业主、设计、监理等单位商量研究解决。（七） 加强基坑监测，监测数据应及时通知有关人员。Word专业资料四、深基坑施工安全措施（一） 深基坑施工属于负高空作业，必须遵守高空作业之规程。施工过程 中及时作好基坑口的临边围护，禁止高空抛物

14、、严防坠落。（二） 进入工地一定要戴硬质反光安全帽，操作工必须手戴防护手套，电 工戴电工专用绝缘手套。（三） 用机械开挖时，应设专人盯测，以防坑底和坑侧超挖。坑底的控制标高应比设计标高提高 1515 -3030 厘米，坑壁的控制线应比设计标线提高 1010 - 1515 厘米或先打桩后挖土，机械挖完后，再用人工清坑。（四） 对设支撑的基坑， 在每层土开挖中， 同时开挖的部分，在位置及深 度上，要保持对称，防止基坑结构承受偏载。基坑开挖应分层进行，高差不宜 过大。土质越软，高差应越小。（五） 基坑开挖到设计标高后，一定要将支护桩根部的淤泥清挖，否则会 造成支护桩倒塌。（六） 基坑底面不能暴露时间

15、过长。基坑开挖中间间歇间过长，变形会随 着时间不断增加。这种情况下，应考虑增加支护结构的强度。（七） 遇有粉、细砂层时，要采用恰当的排水方式，以防产生流砂造成基 坑坍塌。（八） 如果基坑开挖后，不能立即进行下一道工序施工时，可在基坑设计标高之上，预留 0.15-0.3m0.15-0.3m 厚的一层土不挖，待下一工序开始前，再用人工开 挖至槽底的设计标高。否则在下雨时，基坑会浸水坍塌。（九）验收合格方可进行作业，未经验收或验收不合格不准作下一道工序 作业。Word专业资料（十）打拔拉森钢板桩安全操作规程1 1、吊车或震锤工作时发现异常，应立即停车检查。2 2、吊车作业点地面应平坦，地面不平应垫平，防止翻车事故。若地面松软，支承脚底部应铺垫板。3 3、吊桩时要用专用的钢丝绳和锁扣扣紧桩身，并轻起轻放。打拔桩前要 检查震锤是否夹紧，防止应震锤未夹紧损坏钢板装或造成事故。4 4、不得在架空输电线下面打拔桩。 在高压线附近工作， 吊臂端应离开高 压线 2 2m以上。5 5、作业围严禁站人，以防各种突发事件造成事故。6 6 打拔桩严禁超负荷作业， 不准超力矩， 仰角也不得超过限度， 以防“翻 车”“折臂”事故。7 7、不得在风力超过 6 6 级及大雨、雪、雾等恶劣天气下作
