1、高频电路（仿真）实验讲义物理与电子工程学院电子信息科学与技术2014年9月实验一、共射级单级交流放大器性能分析一、实验目的1、学习单级共射电压放大器静态工作点的设置与调试方法。2、学习放大器的放大倍数（Au）、输入电阻（Ri） 、输出电阻（Ro）的测试方法 。3、观察基本放大电路参数对放大器的静态工作点、电压放大倍数及输出波形的影响。 4、熟悉函数信号发生器、示波器、数字万用表和直流稳压电源等常用仪器的使用方法。 二、实验原理如图所示的电路是一个分压式单级放大电路。该电路设计时需保证UB>510UBE，I1I2>510IB，则该电路能够稳定静态工作点，即当温度变化时或三级管的参数变

2、化时，电路的静态工作点不会发生变化。UB=VCC ICIE由上式可知，静态工作时，UB是由R1和R2共同决定的，而UBE一般是恒定的，在0.6到0.7之间，所以IC 、IE只和有关。当温度变化时或管子的参数改变时（深究来看，三极管的特性并非是完全线性的，在很多的情况下，必须计入考虑），例如，管子的受到激发而IC欲要变大时，由于RE的反馈作用，使得UBE节压降减小，从而IB减小，IC减小，电路自动回到原来的静态工作点附近。所以该电路不仅有较好的温度稳定性，还可以适应一定非线性的三极管，前提是只要电路设计的得当。调整电阻R1、R2，可以调节静态工作点高低。若工作点过高，使三极管进入饱和区，则会引起

3、饱和失真；反之，三极管进入截止区，引起截止失真。图1-1 分压式单级放大电路如图1-1，C1、C2为耦合电容，将使电路只将交流信号传输到负载端，而略去不必要的直流信号。发射极旁路电容CE一般选用较大的电容，以保证对于交流信号完全是短路的，即相当于交流接地。也是防止交流反馈对电路的放大性能造成影响。电路的放大倍数AU=，输入电阻Ri=R1R2rbe，输出电阻RO=RL，空载时RO=RC。当发射极电容断开时，在发射极电容上产生交流负反馈，电压的放大倍数为AU=，输入电阻Ri=R1R2。输出电阻仍近似等于集电极负载电阻。三、实验内容（一）如图1-2所示，建立放大电路，进行静态分析。图1-2 静态工作

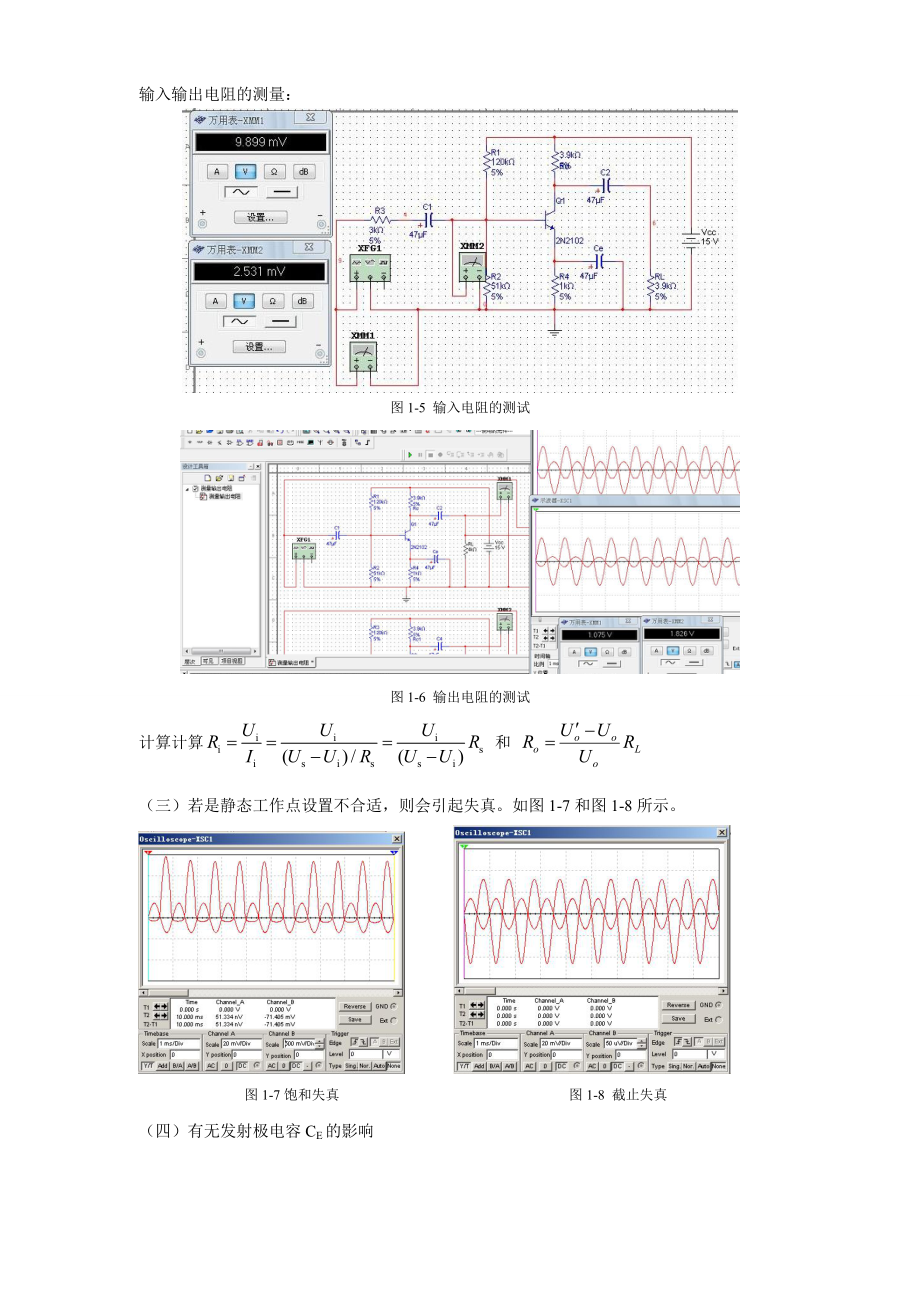

4、点的调整与测试注意，电路必须工作在放大区，即输出波形必须对称（因为输入信号是正弦波）且和原来的信号保持协调。只有设置好静态工作点才可以进行下一步。此步骤就是要选择合适的R1、R2。（二）动态分析动态分析时，实验中一直使用的信号。F=1000HZ,Vpp=28mv。如图1-3所示：图1-3 函数信号发生器在原来设置好静态工作点的基础上，接入信号。并按照此图进行测量电压放大倍数。（该电路另接入了一电阻R3，以增大输入电阻）如图1-4所示：、图1-4 放大倍数（加大输入电阻）计算电压的放大倍数：AU=UO/Ui输入输出电阻的测量：图1-5 输入电阻的测试图1-6 输出电阻的测试计算计算 和 （三）若

5、是静态工作点设置不合适，则会引起失真。如图1-7和图1-8所示。 图1-7饱和失真 图1-8 截止失真（四）有无发射极电容CE的影响图1-9 有无发射极电容的影响明显看出，在不加发射极电容CE时，交流电压的放大倍数减小了。可见是交流的负反馈作用促成了这一结果。显然，在实际的生产实际中，我们不需要这一反馈，因此一般选择并联上发射极输出电容，可以明显增大电压的放大倍数。但同时也增加了电路的硬件成本。（五）增大输入电阻对电路性能的影响 从示波器中的波形可以看出，输入波形与输出波形的相位相反，频率相同。信号源内阻增大，如图所示：比较可知，增大输入电阻，可以略微地提高电压放大倍数。 四、思考题1、由实验

6、（一）（二）（三）可知，静态工作点的设置对放大电路有何作用？2、仿真电路中的电路必须要“接地”，这样做有什么好处？ 3、仿真电路中的很多细节都需要注意，某一细节处理不好就会影响电路的正常工作。试结合实验过程举例说明。实验二 高频LC谐振功率放大器性能研究一、实验目的（1）了解丙类功率放大器的基本工作原理，掌握丙类放大器的调谐特性以及负载改变时的动态特性（2）了解高频功率放大器丙类工作的物理过程以及当激励信号变化、负载变化对功率放大器工作状态的影响。 （3）掌握丙类放大器的计算与设计方法。2仿真电路V1信号源频率1MHz,幅度1V。示波器中上面波形为集电极波形；下面波形为功放的输入波形，由于谐振

7、电路谐振在1MHz。可按原理仿真过压、欠压和临界等情况，观察输出集电极电压波形。二、实验内容及步骤(一)构造实验电路利用Mulisim软件绘制如图2-1所示的高频谐振功率放大器实验电路。 图2-1 高频谐振功率放大器电路图图2-3 集电极波形图（欠压）V1=0.75V图2-3 集电极波形图（过压）V1=1.05V（二）内容（1） 观察高频功率放大器丙类工作状态（欠压和过压）的现象，并分析其特点。（2） 观察丙类功放的调谐特性（负载上输出波形）。测试丙类功放的负载特性。（3） 观察激励信号变化、负载变化对工作状态的影响。三、思考题1、变压器T1起什么作用？2、对照输入波形，说明输出波形有什么特点

8、？3、负载阻值的改变对输出信号波形有什么影响？4、当功放的输入信号频率改变时，输出信号波形有什么变化？说明了什么问题？实验三 正弦波振荡器实验一、 正弦波振荡器1仿真目的（1）掌握正弦波振荡器的基本组成，起振条件和平衡条件；（2）掌握三点式正弦波振荡器电路的基本原理，反馈系数和振荡频率；（3）了解反馈式振荡器、各种三点式振荡器的特性及优缺点；2仿真电路图3-1 LC正弦波振荡器电路图图3-2 LC正弦波振荡器电路波形图3测试内容（1） 测试振荡器各元件的作用，即短路（或开路）该元件，观察振荡器的工作情况。（2） 进行LC振荡器波段工作研究，即测试振荡器在多宽的频率范围内能平稳工作。（3） 研究

9、LC振荡器的静态工作点、反馈系数以及负载对振荡器的影响。（4） 测试LC振荡器的频率稳定度，即研究温度、电源电压和负载变化对振荡器频率稳定度的影响。二、 石英晶体振荡器1仿真目的（1）掌握晶体振荡器的基本工作原理；（2）研究外界条件（电源电压、负载变化）对振荡器频率稳定度的影响；（3）比较LC振荡器与晶体振荡器的频率稳定度。2仿真电路提示：晶体不需外接负载电容（因负载电容和晶体组成一模块）图3-3 石英晶体振荡器电路图 （J1闭合） （J1闭合后断开）图3-4 石英晶体振荡器电路波形图3测试内容（1）熟悉振荡器各元件的作用。（2）在直流电源上叠加微变交流电压，观察振荡器的频率稳定度。（3）改变

10、电容值、改变反馈系数观察振荡器的情况。实验四 信号调制解调电路仿真与测试一、 普通调幅波信号调制1仿真目的（1）掌握用晶体三极管进行集电极调幅的原理和方法。（2）研究已调波与调制信号及载波信号的关系。（3）掌握调幅系数测量与计算的方法。2仿真电路集电极调幅电路：载波信号频率为46.5kHz,幅度峰峰值为5V；调制信号频率为4.65kHz,幅度为1.1V，这个幅度影响调幅度，仿真时变换调制信号幅度，观察调幅度的变化。示波器上面波形为调制信号波形，下面为已调波波形。图4-1 普通调幅波信号调制电路图图4-2 普通调幅波信号波形图3测试内容（1） 测试丙类功放工作状态与集电极调幅的关系。（2） 观察

11、调幅度、观察改变调幅度输出波形变化情况并计算调幅度。二、 FM调频波信号调制1仿真目的（1）掌握变容二极管调频电路的原理。（2）了解调频电路的调制特性及测量方法。（3）观察调频波波形，观察调制信号振幅对频偏的影响。（4）观察寄生调幅现象，了解其产生及消除的方法。2仿真电路调频波：从示波器上看到的波形频率变化不明显，从频率计（XFC1）可看出频率不停变化。载波信号80kHz，调制信号3kHz，从示波器看不出明显的调频波频率的变化。调频广播载波频率范围是（88108）MHz，低频调制信号最高20kHz,从载波波形也看不出频率的变化。 图4-3 FM调频波信号调制电路图图4-4 FM调频波信号波形图

12、3测试内容（1） 测试变容二极管的静态调制特性，即拿掉，保留直流电压，观察以及取其它值时振荡频率的变化，这时的振荡器属于压控振荡器。（2）任务：观察调频波波形。观察调制信号振幅对频偏的影响。观察寄生调幅现象。三、普通调幅波的解调1仿真目的（1）进一步了解调幅波的性质，掌握调幅波的解调方法。（2）掌握二极管峰值包络检波的原理。（3）掌握包络检波器的主要性能指标，检波效率及各种波形失真的现象，分析产生的原因并考虑克服的方法。 2仿真电路峰值包络检波：设置调幅度m=0.35,示波器中深红线为检波信号。图4-5 普通调幅波的解调电路图图4-6 普通调幅波的解调波形图加大R9可观察到对角线失真。在R5=

13、510欧时可观察到负峰切割失真。3测试内容 （1） 完成普通调幅波的解调。 （2） 观察普通调幅波解调中的对角切割失真、底部切割失真以及检波器不加高频滤波时的现象。实验五 反馈控制电路仿真与测试一、自动增益控制电路1仿真目的（1）掌握AGC工作原理。比较没有AGC和有AGC两种情况下输出电压的变化情况（2）掌握AGC主放大器的增益控制原理。学会测量AGC的增益控制范围。2仿真电路下面是AGC电路，载波信号是93kHz,调制信号0.93kHz.。输入信号峰峰值8mV时，即有效值5.6mV，用万用表测输出电压（三极管Q2集电极）为1.62V，放大倍数接近300倍；加大输入信号到峰峰值18mV时，此时输入信号有效值为13.2mV,测量此时的输出信号电压为1.64V，放大倍数为126倍，AGC电路起了作用，放大倍数减小了。 图5-1 自动增益控制电路图图5-2 自动增益控制电路波形图示波器所示为AM信号源波形和R10R12间输出检波波形。3测试内容（1） 比较没有AGC和有AGC两种情况下输出电压的变化范围。（2） 测量AGC的增益控制范围。9.7.2 锁相环路的应用1仿真目的 （1）掌握锁相环锁相原理，了解用锁
