1、嘉定区工人文化活动中心基坑围护监理实施细则 编号 基坑围护监理实施细则 工程名称：上海嘉定区工人文化活动中心 建设单位：上海嘉定新城有限公司编制人总监理工程师批准时间上海嘉定区工人文化活动中心工程监理项目部 目 录1. 工程概况·······························

2、· 22. 专业工程概况和技术参数·················· 23. 监理工作依据 ··························&#

3、183; 64. 监理控制流程···························· 74.1 水泥搅拌桩（SMW）工法施工工艺流程图 74.2 水泥搅拌桩工艺流程图············

4、3;··· 84.3 监理控制流程························ 8 5. 监理工作要点 ··················

5、83;········ 95.1 事前控制···························· 95.2 事中控制··········&

6、#183;················· 105.3 事后控制···························· 125.4 检验标准及方法

7、······················ 136. 常见质量问题及可采取措施················ 157. 监理旁站计划·······

8、····················· 168. 基坑围护监测···························

9、· 179. 安全、节能、环境保护及文明施工·········· 18附表··································

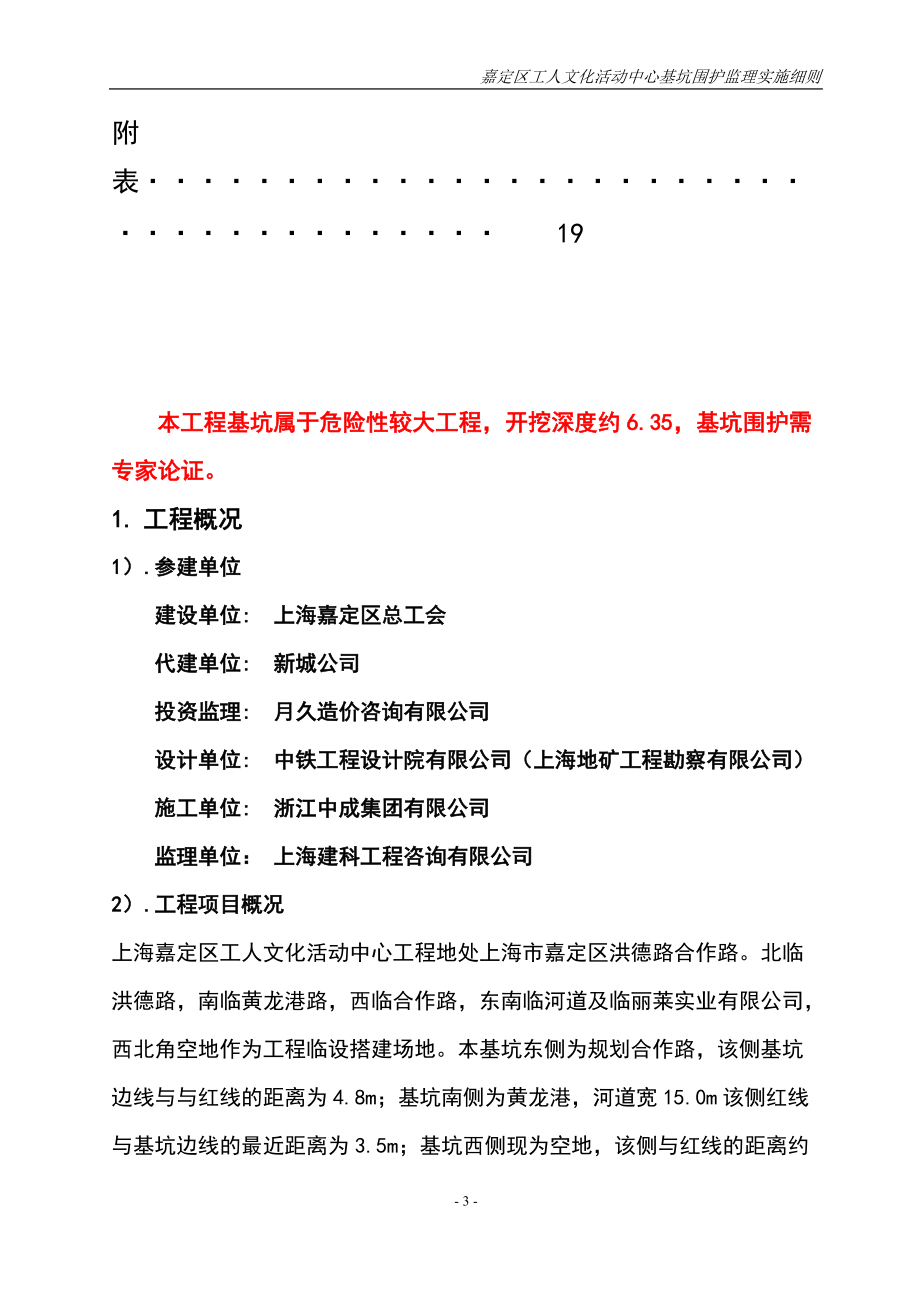

10、3;··· 19本工程基坑属于危险性较大工程，开挖深度约6.35，基坑围护需专家论证。1. 工程概况1）.参建单位 建设单位: 上海嘉定区总工会 代建单位: 新城公司 投资监理: 月久造价咨询有限公司 设计单位: 中铁工程设计院有限公司（上海地矿工程勘察有限公司） 施工单位: 浙江中成集团有限公司 监理单位： 上海建科工程咨询有限公司 2）.工程项目概况上海嘉定区工人文化活动中心工程地处上海市嘉定区洪德路合作路。北临洪德路，南临黄龙港路，西临合作路，东南临河道及临丽莱实业有限公司，西北角空地作为工程临设搭建场地。本基坑东侧为规划合作路，该侧基坑边线与与红线的距离为

11、4.8m；基坑南侧为黄龙港，河道宽15.0m该侧红线与基坑边线的最近距离为3.5m；基坑西侧现为空地，该侧与红线的距离约为6.7m；基坑北侧为市政道路洪德路，路宽24m，该侧与红线的最近距离约为15.5m2. 专业工程概况和技术参数A、 本工程±0.00=4.65m，场地自然地面标高为-0.850=3.8m。B、 根据上海市标准基坑工程技术规范（DG/TJ08-61-2010）,本基坑安全等级属于3级，环境保护等级属于三级。C、 本工程主体结构由地上2-10层和地下一层组成，桩筏基础。本工程基础板面标高-5.2m，北侧板厚1300mm，垫层厚度150mm普遍区域挖深5.8m。其他区域

12、板厚650mm，垫层厚度150mm；普遍区域挖深5.2m，承台挖深5.6m/5.7m。D、 整个基坑开挖面积约为5600m2，基坑围护结构周长约310m。E、 本基坑维护体主要采用水泥土重力式维护墙，采用¢700500双轴水泥搅拌桩，水泥掺量为13,；基坑南侧采用双轴水泥土搅拌桩内插H700*300*13*24型钢加斜抛撑支护，型钢水平间距为1.0m，斜抛撑钢管型号为609*16，每根钢管支撑施加600KN预应力。F、 水泥搅拌桩采用两喷三搅工艺，使用P.O42.5普通硅酸盐水泥，单桩断面700500，双头搭接200mm，水泥掺入13，外加剂可根据地质情况和经验确定，土的天然重度平均

13、按18KN/m3计，水灰比0.55,；桩身28天抗压强度不低于0.8MP。G、 搅拌桩数据统计 序号图例说明型号标高数量（根）部位1¢700500双轴水泥土搅拌桩JBZ1-0.85-12.55604*2东侧2¢700500双轴水泥土搅拌桩JBZ2-0.85-13.65572*2西侧3¢700500双轴水泥土搅拌桩JBZ3-2.35-13.65182*2北侧无加固段4¢700500双轴水泥土搅拌桩JBZ4-2.35-17.85186*2北侧有加固段5¢700500双轴水泥土搅拌桩JBZ5-0。85-12.55286*2南侧无加固段6¢7

14、00500双轴水泥土搅拌桩JBZ6-0。85-13。65132*2南侧有加固段7¢700500双轴水泥土搅拌桩JG1-6.05-10.05575*2东、西、南三侧坑底加固段8¢700500双轴水泥土搅拌桩JG2-6.65-11.65240*2北侧坑底加固段9总桩数2777H 施工参数序号型号截面面积水灰比长度单桩材料用量水泥浆量总量备注1JBZ10.710.5511.7水泥1.944T1152L167316T1.752JBZ20.710.5512.8水泥2.127T1852L149648T1.753JBZ30.710.5511.3水泥1.877T1634L341.61T1.

15、754JBZ40.710.5515.5水泥2.575T2242L478.95T1.755JG10.710.554水泥0.665T579382.38T1.756JG20.710.555水泥0.831T724L199.44T1.75水泥总用量457202T水用量251461T说明1、2、 土平均重度18KN/m3；水泥掺量13,；水泥为使用P.O42.5普通硅酸盐水泥，比重取3.0；水泥浆比重1.78；2、桩28天强度0.8MP；3、桩强度检测采用钻芯取样法；钻芯数量不少于总桩数的2=5054*0.02=102根，且不少于5根；每桩不少于三点，每点三组试块；I 施工机具搅拌机械为桅杆式双轴搅拌机，

16、钻杆直径700，机台距地面1.05m，搅拌桶直径1.07，高度0.73，搅拌桶方量0.62M3.3. 监理工作依据1. 工程围护设计施工图及设计交底纪要；2. 工程监理规划；3. 工程基坑围护施工组织设计；4. 建设工程监理规范；5. 建筑工程施工质量验收统一标准;6. 建筑地基基础工程施工质量验收规范;7. 建筑桩基技术规范（JGJ94-94）;8. 基坑工程技术规范（DG/TJ08-61-2010）；9. 型钢水泥土搅拌墙技术规程（DGJ08-116-2005）;10. 焊接H型钢（YB3301-92）11. 建筑钢结构焊接技术规程（JGJ81-2002）12. 其他上海市及国家相关规范、

17、标准资质、方案、机械、材料报审，定位、标高复核4. 监理控制流程开挖导沟设置导向定位钢板钢材料进场搅拌机架设搅拌桩列位混合搅拌加工插入钢筋、钢管残土处理施工完毕型钢回收搅拌机械撤出4.1 SMW工法施工工艺流程图（后附大图）4.2水泥搅拌桩工艺流程图4.3监理控制流程施工方案、资质审核同意开工检查型钢厂家资质审核检查导向定位钢板位置检查导沟平面位置、深度是否符合施工要求检查搅拌桩机定位是否对中、桩机是否垂直检查掺入水泥量及水灰比是否符合设计要求检查下沉和提升速度检查型钢原材的质量及制作质量检查检查桩顶、桩底标高型钢涂减摩擦材料检查型钢定位及垂直度复测型钢的顶标高型钢拔除，孔隙灌浆5.监理工作要

18、点5.1事前控制（1） 审核施工单位资质等级、营业执照、主要施工管理人员资质证书、操作人 员上岗证书；（2） 检查施工单位管理体系建设、检查人员到位程度，加强施工方的自检管理；（3） 参与并会审施工组织设计交底；（4） 审核施工单位提出的施工组织设计、节点细化图纸；（5） 检查施工现场的地下障碍物是否清除，场地是否平整压实到位；（6） 审核水泥的产品合格证、质量保证书、产品准用证、检查水泥的品种、标号、包装、出厂日期等是否符合有关规定，并按规定进行平行抽检复试；（7） 检查水泥在搬运、堆放过程中应有防雨、防潮措施；（8） 审查H型钢的产品合格证、出厂证明、生产厂家的资质证明及检测复试报告；（9

19、） 型钢宜采用整材；当需采用分段焊接时应按照焊接H型钢（YB3301-92），应采用坡口焊接。对接焊缝的坡口形式和要求应遵照建筑钢结构焊接技术规程（JGJ81-2002）的有关规定，焊缝质量等级不应低于二级。单根型钢中焊接接头不宜超过2个，焊接接头的位置应避免在受力较大处（支撑位置或开挖面附近），相邻型钢的接头竖向位置宜相互错开，错开距离不宜小于1m；型钢插入应在桩施工结束后30min内结束。（10） 审核钻机的准用证及合格证，检查钻机是否配备SJC型水泥土搅拌桩浆量监测记录仪及其他检测工具，并经调试合格后方可使用；（11） 检查开挖的导沟平面位置宽度、深度是否符合施工组织设计要求；（12）

20、检查设置的定位型钢的原材料、位置、尺寸是否符合施工组织设计要求；（13） 审核基坑周围建筑物及地下管道、管线的监测方案。5.2事中控制（1） 据桩位平面布置图，检查桩位定位对中，钻桩机动力头、钻头对桩位偏差不应超过2cm；（2） 检查校正搅拌轴的垂直度，直至搅拌轴与铅垂方向一致，垂直度误差不超过1/100；（3） 拌制浆液前，应现在灰浆搅拌机内注入一部分清水，然后边搅拌边倒入水泥；（4） 使用水泥都应过筛、制备好的浆液不得离析、泵送必须连续；（5） 督促施工单位做好注浆液制备，监理加强巡视，检查施工单位水泥浆制备是否严格按设计要求配置，应按水泥掺量计算出每组桩的浆液体积，确保水泥掺量为13，水

21、灰比达到0.55，每台班抽查24次；（6） 当搅拌头下沉速度应控制在0.8m/min以内，工作电流不大于10A.到加固体底标高时，开启灰浆泵，搅拌头在原地搅拌13min，以确保水泥浆液通过输浆管和钻杆压入固体底部，然后提升。（7） 二轴搅拌桩施工时其下沉速度与提升速度应控制在0.5m/min以内，并保持匀速下沉与匀速提升。搅拌提升时不应使孔内产生负压造成周边地基沉降，具体选用的速度值应根据成桩工水泥浆液配合比、注浆泵的工作流量计算确定，搅拌次数或搅拌时间应确保水泥土搅拌成桩质量。（8） 宜用流量泵控制输浆进度，注浆泵出口压力0.4-0.6Mpa；（9） 若施工中发生故障等其他原因造成停机时，当

22、搅拌机重新启动后， 为防止断桩，应将搅拌头至少下沉0.5m，在继续喷浆搅拌，若停机超过三个小时，为防止浆液结硬堵塞，要先拆卸输浆管路，妥为清洗；（10） 桩与桩的搭接时间不宜大于24h，若因故超时，搭接施工中必须放 慢搅拌速度保持搭接质量。若因时间过长无法搭接或搭接不良，应作为冷缝记录在案，并经监理和设计单位认可后，采取在搭接处补做搅拌桩或旋喷桩等技术措施，确保搅拌桩的施工质量。（11） H型钢表面除锈除垢擦干后须均匀涂刷减摩剂，埋设在圈梁中的H型钢部分必须用牛皮纸与砼隔开，以利将来H型钢的回收；（12） 吊机就位，起吊H型钢，用线锤校核垂直度，确保H型钢垂直插入；（13） 型钢定位卡必须牢固

23、、水平的设在型钢插入平面位置处，H型钢插入时用线锤严格控制垂直度；（14） 根据定位型钢与H型钢的高度差，在定位型钢上搁置槽钢，焊8吊筋以控制H型钢顶标高，误差不得大于5cm；（15） 型钢的插入宜在搅拌桩施工结束后30min内进行，插入前必须检查其直线度、接头焊缝质量并确保满足设计要求。（16） 型钢的插入必须采用牢固的定位导向架，并用两台经纬仪双向校核型钢插入时的垂直度，型钢插入到位后用悬挂构件控制型钢顶标高，并应将已插好的型钢连接起来，防止在施工下一组搅拌桩时，造成已插好的型钢移位。（17） 型钢插入宜依靠自重插入，也可借助带有液压钳的振动锤等辅助手段下沉到位，严禁采用多次重复起吊型钢并

24、松钩下落的插入方法。若采用振动锤下沉工艺时不得影响周围环境。（18） 型钢回收应在主体地下结构施工完成、地下室外墙与搅拌墙之间回填密实后方可进行。在拆除支撑和围檩时，应将型钢表面留有的围檩限位或支撑抗滑构件、电焊等清除干净，并涂抹型钢起拔减摩剂。型钢起拔宜采用专用液压起拔机。（19） 型钢拔除回收时，应根据环境保护要求对型钢拔出后形成的空隙注浆充填。5.3事后控制（1） 根据设计要求，成桩龄期28天后，测试抗压强度，保证桩体28天后无侧限抗压强度0.8Mpa，才可进行基坑开挖；（2） 检查施工记录及检验报告，要求施工单位做好水泥土搅拌、桩基工程检验批质量验收记录表工作；（3） 检查开挖后的检查

25、，对渗水点即时处理；（4） 同步基坑监测同步；5.4检验标准水泥土搅拌桩地基质量验收标准表项序检查项目允许偏差或允许值 检查方法单位数值主 控项目1水泥及外掺剂质量设计要求查产品合格证书或抽样送检2水泥用量13查看流量计3桩体强度0.8MP/28天按规定办法4地基承载力设计要求按规定办法一 般项目1机头提升速度m/min0.5量机头上升距离及时间2桩底标高mm+200测机头深度3桩顶标高mm+100 -50水准仪(最上部500mm不计入)4桩位偏差mm<50用钢尺量5桩径<0.04D用钢尺量，D为桩径6垂直度%1经纬仪7搭接mm>200用钢尺量说明：水泥搅拌桩应连续搭接施工，

26、相邻桩施工间歇不得超过12小时，如因特殊原因造成搭接时间超过12小时，应对最后一根桩空钻留出榫头以待下一批桩搭接；如间歇时间超过24小时，需采取局部补桩或注浆措施，补桩应与无法正常搭接桩数量、深度相同。型钢插入允许偏差序号检查项目允许偏差或允许值检查频率检查方法范围点数1型钢垂直度1/200每根全过程经纬仪、线锤测量2型钢长度（mm）10每根1用钢尺量3型钢顶标高（mm）30每根1水准仪测量4型钢平面位置（mm）50（平行于基坑方向）每根1用钢尺量10（垂直于基坑方向）5形心转角（°）31量角器测量6挠曲度1/10006、常见质量问题及可采取措施常见问题原因处理方法备注钻进困难遇到地

27、下障碍根据深浅设法排除遇到密实的黏土适当注水钻进遇到密实的粉砂层、细砂层加强钻头、适当注水断浆压浆泵故障排除管路阻塞疏通注浆不均匀提升速度与注浆速度不协调对土层进行工艺试验，改进工艺桩顶标高偏差较大停浆时间过早，提升速度太快协调停浆时间、提升、注浆速度速度断桩断浆后没复搅再断浆处下钻0.5m并注浆搭接处断开钻头搭接长度不够、提升速度太快检查钻头、协调提升速度土层有局部软弱层或带状软弱层或垃圾回填土层调整工艺，先施工外部桩减少压力扩散适当加大水泥用量涌浆过高基槽开挖太浅、太窄加深加宽基槽桩长的1/8-1/15（常取1/10），墙宽加0.3-0.5m土层有局部软弱层或带状软弱层，注浆压力扩散调整工

28、艺，先施工外部桩减少压力扩散H钢标高偏差桩端标高偏差对桩标高控制H钢位置偏差围檩位置偏差、强度不够检查围檩质量7.监理旁站计划（1）监理每班旁站1根桩的全过程，针对水泥浆比重、注浆、下沉、提升速度、喷搅次数和注浆均匀性；H型钢的插入进行旁站监理。子分部工程分项名称旁站点搅拌桩水泥浆液比重（比重仪）喷、搅过程喷、搅次数注浆均匀性及注浆量（查看流量曲线图）H型钢H型钢的插入垂直度H型钢定位水平位置、顶标高（2）针对SMW工法中水泥土搅拌桩施工监理控制要点，制作了监理检查记录表，对施工中的关键工序和环节采用台班检查的方式加以控制和管理。（3）监理旁站中主要要求均按照监理旁站细则中的条款措施。总监：文

29、启伯 （5） 围护施工监理组织机构：现场监理人员贺成光、鞠国英、鲍乘乘、周学泉、傅宁8.基坑围护监测（一）、编制监测方案报各方及设计认可，并作以下检测：（1） 围护墙（边坡）顶部竖向、水平位移；（2） 围护墙侧向变形（测斜）；（3） 钢支撑轴力；（4） 临近地下管线水平位移及竖向位移；（5） 临近构筑物（南侧黄龙港驳岸）水平及竖向位移、裂缝；（6） 基坑内、外地下水位；（7） 周边地表竖向位移（二） 、基坑监测报警值监测项目速率（mm/d）累计值围护桩侧向最大位移540场外地面沉降530支撑轴力1500KN地下水位变化3001000周围构筑物、管线、道路位移报警值由管线、道路等相关单位确定在基坑围护监理工作中，应严格要求施工单位按施工组织设计进行施工，督促监测单位按监测方案进行监测，要求其布设的监测系统能及时有效、准确，能反映施工中围护体系和周边环境的动向，严格审查其提供的监测数据，必要时将由监理测量专业组进行复测。对监测数据进行认真严密分析和总结，并按阶段（如一周段）报设计；若有异常情况，应立即向监测单位、施工单位及设计、建设方反映，并督促施工按应急预案进行处理和补救，保证基坑围护、周围住宅、原水管线、保护建筑的安全、稳定性。9、节能、环境保护（1）、扬尘防治a、对施工单位方案及现场检查，要求设置必要的防尘及集尘装置；b、对操作人员劳防用品配置及使用检
