1、YSK01、02、03可编程时间控制器使用说明书一、概述：该产品适用于每天分时段控制设备的开和关，也适用于日历、时间的显示。 二、主要特点： 采用先进的微处理器芯片、可靠性高、抗干扰性能强，性能稳定。 设定32个开和关的控制，按大循环。 可以在任何时候按 状态/消除”键来控制开和关。 微处理器随时处理设置的各时间段。特别是在停电的场合。如：设置时间为 7: 00 开10: 08关，即使交流电源在7: 00无电，在7: 00至10: 08之间的任何时刻来电，该产 品仍能正常开启设备。此功能在该环境尤显重要，通常市场上好多产品都不具备这项功能。 大屏幕、数码管显示，即使在夜间都能观看。 随您喜好，

2、可动态显示 年“、月日“、星期“、时分“、秒”；或者其中一项、几项。 内装可充电电池，停电以后时钟保持 6个月不停走。设置的开关时间10年不丢失。 当其他段与第一段重叠时，第一段优先设置。 高精度，每日误差小于1秒。 开和关时间可以跨越凌晨 00: 00。三、技术参数：1 .设定开关次数：每日循环控制开关 32段（64次）。2 .计时误差每天小于1秒。3 .输出触点容量：YSK-02、YSK-03能提供220V、3A阻性负载或者1A感性负载；YSK- 01型能提供16A阻性负载或5A感性负载。触点机械寿命500万次。4 .工作环境：-10 50 C,相对湿度30 85%的无腐蚀性气体场合。5

3、.工作电源：交流160V -250 V/50 60 Hz,功耗小于3瓦。6 .停电记忆大于6个月。四、操作键说明：1 .设定-SET ”键：按一下就松开进入开关段的设置，配合 小时”、分钟”就可以设置开和 关的时间；按住6秒后松开进入时钟的设置，配合 小时”、分钟”就可以设置现在的年、 月、星期、时分，秒；按住11秒后松开进入动态显示。2 .小时-H ”键：按该键设置小时数。3 .分钟-M ”键：按该键设置分钟数。4 .状态/消除-S/C ”键：分两种情况，在 设定”情况下它作为清除键用；不在 设定”情况 时它做输出状态控制，即每按一次该键输出在自动-关-开-自动”状态下循环。五、设定开和关的

4、时间:步骤按键设定内容及屏幕显示1按“设定”一下进入定时开设定（屏幕显小01 oN）2按“小时”、“分钟”设定开的时间（屏幕显示开的时间）3按“设定” 一下n进入定时关设定（屏幕显小01 oF ）4按“小时”、“分钟”设定关的时间（屏幕显小关的时间）5重复步骤1 4设定232段开和关时间（不需要的段不用设定）6静等5秒设定完毕（屏幕显小标准时间）.如设定有误，显示-“-:-”需重新输入，并查看是否有重叠；显示“FFFF%无效段；如果想取消某段可按 状态/消除”键清除该段。.设定的时间可以跨越24点。如某段19: 00开13: 50关，表示今天19: 00开明天 中午13: 50关。.检查：按

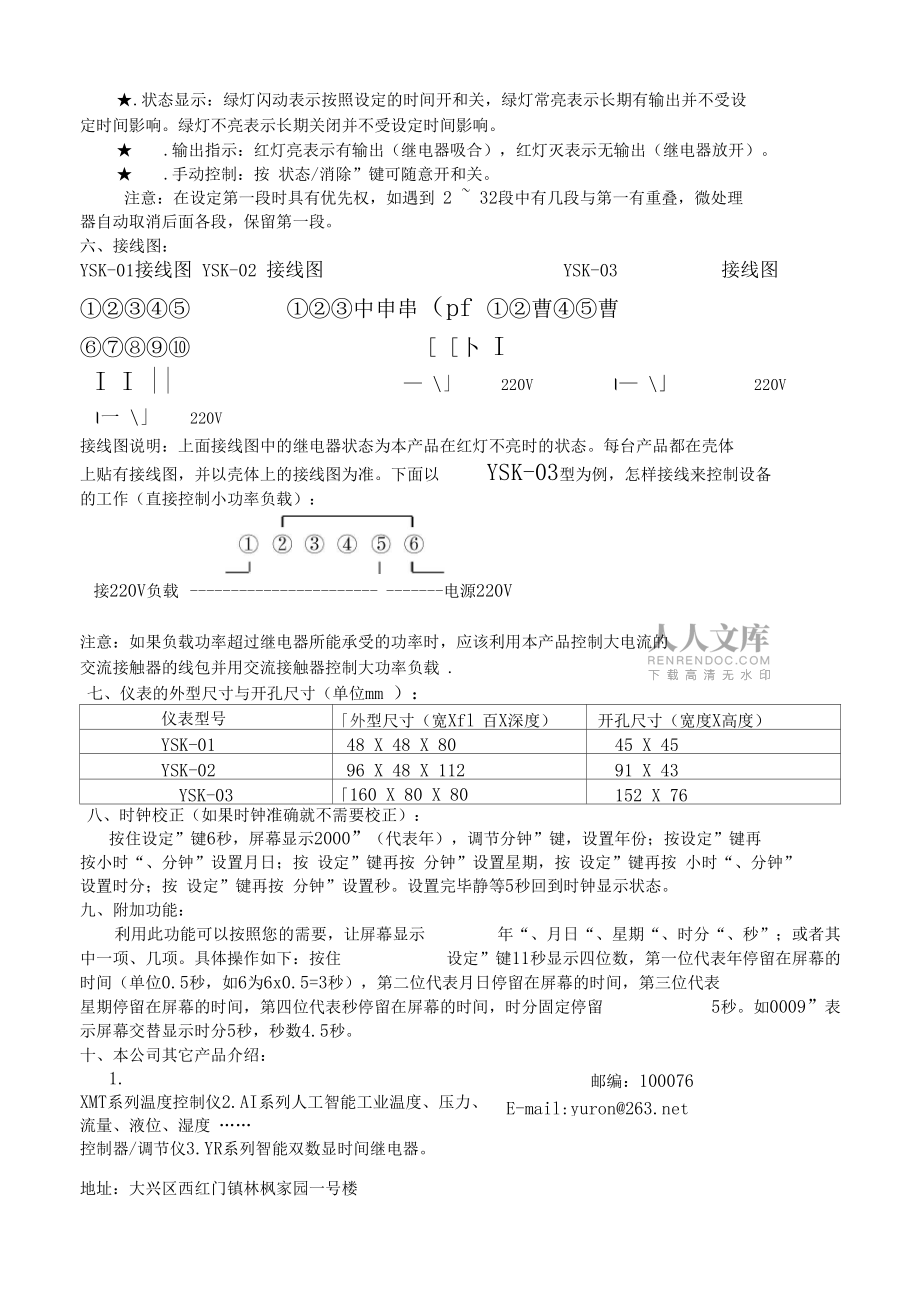

5、设定'可以查看各段开关时间，按 小时“、分钟”键可以修改。 .状态显示：绿灯闪动表示按照设定的时间开和关，绿灯常亮表示长期有输出并不受设 定时间影响。绿灯不亮表示长期关闭并不受设定时间影响。 .输出指示：红灯亮表示有输出（继电器吸合），红灯灭表示无输出（继电器放开）。 .手动控制：按 状态/消除”键可随意开和关。注意：在设定第一段时具有优先权，如遇到 2 32段中有几段与第一有重叠，微处理 器自动取消后面各段，保留第一段。六、接线图：YSK-01接线图 YSK-02 接线图YSK-03接线图中申串（pf 曹曹 卜 II I | 220V 220V一 220V接线图说明：上面接线图中的继

6、电器状态为本产品在红灯不亮时的状态。每台产品都在壳体上贴有接线图，并以壳体上的接线图为准。下面以YSK-03型为例，怎样接线来控制设备的工作（直接控制小功率负载）：接220V负载 电源220V注意：如果负载功率超过继电器所能承受的功率时，应该利用本产品控制大电流的 交流接触器的线包并用交流接触器控制大功率负载 .七、仪表的外型尺寸与开孔尺寸（单位mm ）：仪表型号外型尺寸（宽Xfl百X深度）开孔尺寸（宽度X高度）YSK-0148 X 48 X 8045 X 45YSK-0296 X 48 X 11291 X 43YSK-03160 X 80 X 80152 X 76八、时钟校正（如果时钟准确就

7、不需要校正）：按住设定”键6秒，屏幕显示2000”（代表年），调节分钟”键，设置年份；按设定”键再 按小时“、分钟”设置月日；按 设定”键再按 分钟”设置星期，按 设定”键再按 小时“、分钟” 设置时分；按 设定”键再按 分钟”设置秒。设置完毕静等5秒回到时钟显示状态。九、附加功能：利用此功能可以按照您的需要，让屏幕显示 年“、月日“、星期“、时分“、秒”；或者其 中一项、几项。具体操作如下：按住 设定”键11秒显示四位数，第一位代表年停留在屏幕的 时间（单位0.5秒，如6为6x0.5=3秒），第二位代表月日停留在屏幕的时间，第三位代表 星期停留在屏幕的时间，第四位代表秒停留在屏幕的时间，时分固定停留 5秒。如0009”表 示屏幕交替显示时分5秒，秒数4.5秒。十、本公司其它产品介绍：邮编：100076E-mail:yuron1. XMT系列温度
