回转间隔棒安装方案

1、施工方案审批单工程名称蒙东省检呼伦贝尔地区500kV伊穆直流线路防风振设施大修施工建设单位国网内蒙古东部电力有限公司检修分公司设计单位监理单位施工单位辽宁省送变电工程公司计划开工日期2014年 月 日计划竣工时间2014年 月 日施工方案见附件施工单位施工单位（章）项目负责人： 年 月 日监理单位项目监理部（章）总监理工程师： 年 月 日技术管理意见设备运维单位：设备运维单位专业专责： 年 月 日输变电运检部：输变电运检部专业专责： 年 月 日安全管理意见设备运维单位：设备运维单位专业专责： 年 月 日安全质量监察部：安全质量监察部专业专责： 年 月 日批准蒙东省检呼伦贝尔地区500kV伊穆直

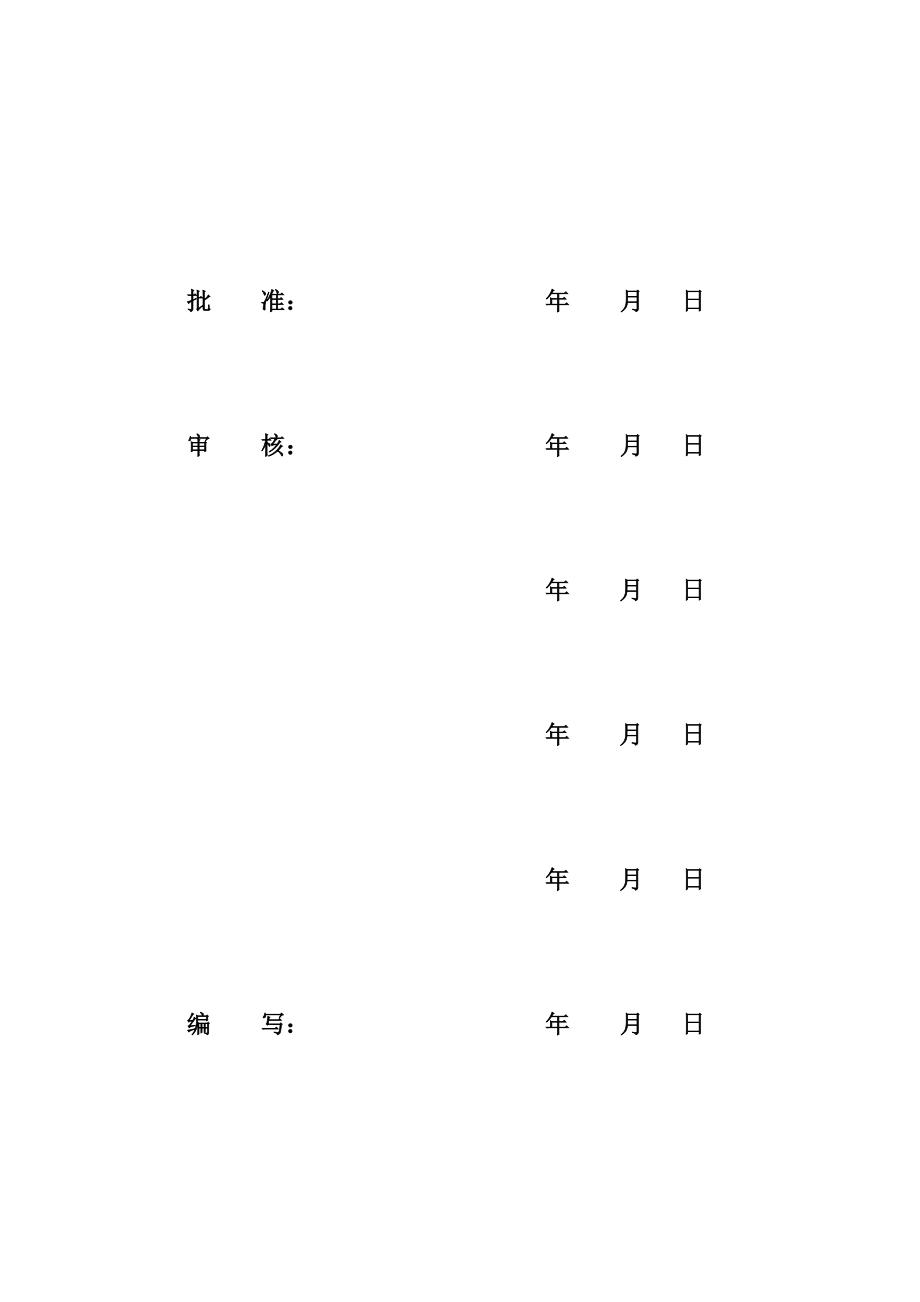

2、流线路防风振设施大修施工施工方案辽宁省送变电工程公司2014年7月5日 批 准： 年 月 日 审 核： 年 月 日 年 月 日 年 月 日 年 月 日 编 写： 年 月 日目 录一、工程概况1二、施工计划及施工组织1三、施工准备4四、重要跨越段统计6五、施工技术措施7六、施工质量措施8七、施工安全措施11八、应急措施17 蒙东省检呼伦贝尔地区500kV伊穆直流线路防风振设施大修施工施工方案一、工程概况500kV伊穆直流线路及10条交流线路风振区段间隔棒数量不能满足运行要求。近年来受季节性大风等恶恶劣天气影响，引起线路出现导（地）线覆冰舞动、风偏（含不同期摇摆）、脱冰跳跃、弧垂增大（如地线覆冰时

3、）等导线次档距震动严重的情况，从而导致部分杆塔主材弯曲、金具螺栓松动，开口销磨损、绝缘子掉串、耐张引流线断裂、间隔棒断裂、防振锤滑移、螺栓松动、塔材掉落，甚至倒塔等情况发生。为防止导线断股情况的发生，我公司按省检公司要求对该线路进行大修调整，调整间隔棒1000只，紧固金具松动螺栓，大修磨损开口销不合格的R销400只。震动严重区段加装防震锤400只。二、施工计划及施工组织2.1施工组织机构现场总指挥： 潘振利工作负责人： 陈 光技术负责人： 杨喜泉质量负责人： 刘 鹏安全负责人： 李爱东专职监护人： 张 力接、送令人： 古明山协调员：陈伟材料员：常青2.2停电时间（按最新检修计划确定）线路名称电

4、压等级停电时间备注伊换线极交流500kV2014年8月3日至2014年8月4日极交流500kV待定伊穆直流直流500kV2014年8月7日至2014年8月12日2.3施工任务线路名称电压等级施工内容备注伊换线极交流500kV加100个间隔棒（到货为跳线间隔棒（630）安装到导线上，间隔棒为甲供材），次档距不调，安装防震锤约100个（甲供材），安装塔号未定同塔双回线路；剩余700个间隔棒及300个防震锤安装到巴换和鄂巴线,安装塔号未定极交流500kV伊穆直流直流500kV加200个间隔棒（到货为导线间隔棒（720），甲供材），安装塔号未定三、施工准备3.1施工机具及安全工器具准备（单条线路）用途

5、名称型号单位数量备注安全工器具验电器套2接地线组2绝缘手套副若干安全帽、安全带套若干原线路间隔棒拆除及线夹回转间隔棒安装软梯副10间隔棒卡具500kV线路专用个20传递绳100m根18手滑车1t个18小型工具套18线夹回转间隔棒安装软梯副10间隔棒卡具500kV线路专用个20传递绳100m根18手滑车1t个18小型工具套18绝缘百米绳条18铝线若干3.2原材料准备停电施工所需间隔棒及配套金具材料应全部到货，并会同业主、监理以及供货方进行开箱检验，仔细核对材料的规格、型号及数量是否满足施工需要，并做好记录。3.3安全防护用品、用具准备施工作业人员必要的安全防护用品和用具。包括安全帽、安全带、腰绳

6、、速差自控器、垂直攀登安全自锁器等全部到位。3.4施工前人员经过交底培训并考试合格，分工明确，责任落实到位。四、重要跨越段及同塔并架段情况说明4.1重要跨越段序号线路名称档内跨越物备注12344.2同塔并架段序号线路名称档内是否同塔并架123456789五、施工技术措施5.1. 停电前的主要准备工作1）施工现场临时占地协调，避免在停电施工过程中出现纠纷；2）间隔棒及配套金具、施工工器具的运输；3）清点材料规格、数量，并在地面对线夹及间隔棒进行试组装，确保线夹与间隔棒的安装符合设计要求；4）按电业安全工作规程(电力线路部分)规定办理工作票。5）停电前，管理人员及施工人员必须全部到岗到位。6）全员

7、进行安全、技术交底及培训。5.2. 线夹回转间隔棒安装、原线路间隔棒拆除施工方法1、线夹回转间隔棒安装塔上作业人员携带传递绳、百米绳上塔，到合适位置，系好安全带. 作业人员在横担挂点上端塔材上挂好软梯，作业人员携带传递绳及滑车沿绝缘子串下到导线（复合绝缘子线路，应通过复合绝缘子软梯进入导线侧，严禁蹬踏复合绝缘子），系好安全带，展开百米绳按间隔棒安装尺寸表走线到制定位置，将传递绳用手滑车挂在制定位置，传递间隔棒安装（传递过程中线下作业人员控制传递绳垂直线路下方传递间隔棒）；2、旧间隔棒拆除:线上作业人员利用卡具将间隔棒拆除，被更换拆下的间隔棒绑在传递绳上；线下作业人员利用传递绳将被更换间隔棒垂直

8、传递至地面（同塔并架线路作业时，间隔棒拆除后，线下作业人员传递过程中，控制传递绳及间隔棒在停电线路导线下方缓缓到达地面）。六、施工质量措施6.1质量要求线夹回转间隔棒的结构面应与导线垂直，安装时应测量次档距。杆塔两侧第一个间隔棒的安装距离偏差不应大于端次档距的±1.5%，其余不应大于次档距的±3%。各相间隔棒安装位置应相互一致。6.2次档距安装尺寸表 第 3 页 共 11页（1）伊换线极间隔棒安装次档距表区段塔号档距每相数量安装次档距（m）1234567891011121314151617181920212223242526（2）伊换线极间隔棒安装次档距表区段塔号档距每相数

9、量安装次档距（m）1234567891011121314151617181920212223242526（3）伊穆直流间隔棒安装次档距表区段塔号档距每相数量安装次档距（m）1234567891011121314151617181920212223242526 第 页 共11页6.3间隔棒安装 改造段导线使用的间隔棒采用防舞动用线夹回转式间隔棒，防舞动用线夹回转式间隔棒由安徽特固电力金具制造有限公司提供。线夹回转式间隔棒结构为一半线夹可在要求角度范围内自由转动，另一半线夹固定的多分裂阻尼间隔棒，通过在线路迎风侧安装为可转动线夹，当导线覆冰时，导线易于转动，能有效改变导线不均匀覆冰程度，使导线覆冰

10、趋于均匀，或使不均匀覆冰变得无规则，减轻多分裂导线风激励效果，从而有效防舞。安装时应注意以下几点：（1）在间隔棒安装时，要使各间隔棒受力均匀，不要集中在一两个间隔棒上。（2）间隔棒安装完毕后，其平面应与导线轴线垂直，不允许有偏差。（3）相邻间隔棒之间的距离称为次档距，次档距施工误差不得超过±1m。（4）线夹回转式间隔棒应采取不等距、不对称的布置方式。最大次档距不大于 50 米，端次档距不大于 25 米，平均次档距取45 米左右。一般情况下，将间隔棒的半数夹头采用回转式，且应使得回转式夹头朝向一致。安装时两个活动的夹头上下布置，面向冬季主导风向的迎风侧。七、施工安全措施（1）防高处坠落

11、 经身体检查合格并经过安全培训考试，合格后取得高空作业证者方能进行登高作业； 正确使用安全全方位安全带、安全帽； （2）防高处落物 小件工器具必须系在腰带上，小型材料螺栓等应放在工具包内，严禁浮搁在铁塔或导线上，防止滑脱； 上下传递物件不得抛扔，用传递绳吊送； 安装间隔棒时，垂直下方不得有人。（3）防车辆伤害、交通事故 严禁无照驾驶、酒后驾驶及超速行驶； 每次出车前检查车况是否良好； 乘车人员面向前方，不得打闹，随时躲避障碍物； 加强对司机行车安全教育，遵守交通法规，谨慎驾驶。 车辆运输过程中，严禁超载。 通过乡镇等人群密集处要减速慢行。 经常检查车辆状况。 下雨后，对路况进行检查，路况不好不

12、强行通过。（4）防触电 停电作业时，需严格执行安全工作票制，不得口头约时停送电 ，并在登杆作业前检查停电线路名称及杆号，避免误登杆塔； 接到停电工作票后，应首先用500kV验电器验电，验电时必须使用相应等级的验电器、带绝缘手套并设专人安全监护，确定线路确无电压后，再挂设专用接地线； 挂接地时先挂接地侧，后挂导线侧，拆除接地时先拆导线侧，后拆接地侧挂设位置为工作区域两侧，然后方可登塔作业。 对参加施工人员进行安全、技术交底，明确工作内容及工作范围，合理分工。 作业人员攀登杆塔时，设置人员进行地面监护，攀登人员攀登前认真核塔位牌，防止误登带电杆塔。（5）防感应电 附件安装时作业区间两端必须设置保安

13、接地线，然后方可进行附件安装； 临时接地的安装及拆除必须按照规程规定执行，使线路施工期间始终保持接地，新工序接地未装设，原工序接地不得拆除。施工当中所有临时接地的安装及拆除必须做好记录，做到有据可查。 上下传递物品必须使用绝缘绳索，利用传递绳传递间隔棒时应控制传递绳传递方向垂直停电线路导线下方。邻近电力线路施工时，打设、拆除接地时应戴上绝缘手套。（6）防雷电、大风等措施现场人员进行必要的防雷知识培训、学习，避免受到雷击伤害。雷雨天气禁止作业。五级及以上大风天气禁止作业。（7）安全注意事项 1）大停电施工中，人员多，作业点多，高处作业多，保证人身、设备安全，是一项十分关键的工作。 2）施工中严格

14、执行国家电网公司颁布的电力建设安全工作规程架空电力线部分。 3）交通运输车辆，应执行交通部门的有关规定。 4）进入施工现场必须正确佩带安全帽，系好帽带，登高作业人员必须系好安全带，穿绝缘鞋工作。 5）停电线路，必须有专人负责办理此项停电工作票手续，应提出停电申请，提前与有关单位联系停电事宜。 6）通往塔位的道路，必须详细调查，确保施工的各型车辆能安全通过。 7）按方案的内容进行技术交底及质量、安全教育培训，施工人员经考试合格，方准参加施工。 8）施工应防止误踩深沟、陷阱；施工人员不得单独远离作业现场；作业完毕，施工负责人应清点人数。 9）作业人员攀登杆塔及进行间隔棒拆除、安装工作时，塔下设专人

15、监护。 10）作业人员利用传递绳传递间隔棒时，控制传递绳垂直停电线路导线下方传递物品。八、应急措施8.1应急程序施工现场一旦发生事故，必须按第一时间向施工负责人汇报，同时在施工现场对伤员进行救治，疏散无关人员，最大限度减少人员伤亡和财产损失。8.2应急措施（1）大风应急措施1）施工现场每天必须关注天气情况，现场配置一个测风仪，做好强风预报信息的收集、跟踪和传递工作，督促各施工班组落实防风的准备工作，并做好记录。 2）接到有关强风紧急警报通知后，各班组做好防强风的准备，通知现场作业人员停止作业。3）强风（五级及以上大风）来临前，要立即停止高空作业工作，并检查现场，发现隐患要及时整改；强风期间，要

16、停止施工作业，各班组要严密监控。4）各施工队根据天气预报及早完成施工现场的防大风措施。（2）高处坠落、物体打击应急措施人员高处坠落事故，如果伤势不严重，监护人立即送受伤人员回驻地自行治疗。如果伤势严重，应立即向项目部汇报，并将受伤人员送往医院急救。（3）触电事故应急措施触电事故一旦发生，首先要使触电者迅速脱离电源，并立即在现场就地抢救，如发现伤员呼吸、心跳停止时，用心肺复苏法支持呼吸和循环。（4）火灾应急措施火灾应急按照先保人身安全，再保护财产的优先顺序进行，使损失和影响减到最小。具体如下：人重于灭火：先控制、后消灭；先重点、后一般。（5）防暑降温应急措施酷暑高温天气下作业注意防暑降温，如有不适情况出现，施工人员应立即停止作业，稍适休息后如不适
