常用室内线路的安装与维修

1、常用室内线路的安装与维修一 本课题的性质和内容 通过本课题的学习可以使学生了解常用线路的配线方式及照明灯具的安装与维修方法。在通过实际的操作练习使学生熟悉的掌握室内线路的各种配线方法。在本课题中还涉及到了电工常用仪表的使用，使学生能够通过学习使用这些仪表。在维修和生产中是离不开这些仪表的，为以后的生产和实习作好了基础，在本课题的实习的过程中，还采用了专用的常用室内线路安装的配电柜进行实习，使学生能更好的理解和快速的掌握本课题的内容。二 常用配线方法1.绝缘子配线(1)绝缘子的分类和应用场合1) 鼓形绝缘子：适合较细导线的配线。2) 蝶形绝缘子：适合导线截面较粗的场合。3) 针式绝缘子：适合截面

2、大于16平方的导线。4) 悬式绝缘子：适合导线截面较粗的场合。(2)绝缘子的配线方法1) 定位 定位工作应在土建未抹灰前进行。2) 划线 划线可使用粉线袋或边缘刻有尺寸的木板条。3) 凿眼 按划线定位进行凿眼，可用小扁凿，麻线凿或冲击钻。4) 安装木榫或埋设缠有铁丝的木螺钉。5) 埋设穿墙瓷管或过楼板钢管6) 绝缘子的固定 1>在木结构上只能固定鼓形绝缘子可用木螺钉直接拧入.在砖块上固定绝缘子,可用埋设的木榫和木螺钉来固定鼓形绝缘子,或用支架和螺栓来固定鼓形绝缘子,蝶形绝缘子和针式绝缘子等2>在混凝土墙上固定绝缘子, 可用埋设的木榫和木螺钉来固定鼓形绝缘子,或用支架和螺栓来固定鼓形

3、绝缘子,蝶形绝缘子和针式绝缘子等7) 放线 敷设导线前,首先将成圈的导线沿着敷设线路放出.8) 敷设导线及导线绑扎1>终端导线的绑扎.导线的终端可用回头线绑扎.2>直线段导线与鼓形绝缘子,蝶形绝缘子的绑扎.一般采用单绑扎法和双绑扎法,其中截面在10平方毫米及以上的导线采用双绑扎法.3>平行导线的绑扎.平行的两根导线,应放在两绝缘子的同一侧或绝缘子的外侧,不能放在两绝缘子的内侧.(3) 绝缘子绑扎的注意事项1) 在建筑物的侧面或斜面配线时,必须将导线绑扎在绝缘子上方.2) 导线在同一平面内,如有弯曲是,绝缘子必须装设在导线曲折角的内侧3) 导线在不同的平面弯曲时,在凸角的两面应

4、装上两个绝缘子.4) 导线在分支时,必须在分支点处设置绝缘子,用以支持导线.5) 绝缘子延墙壁垂直排列敷设时,导线驰度不得大于5毫米,延屋架或水平支架敷设时, 导线驰度不得大于10毫米.(4) 绝缘子配线的要求1)导线固定点的间距不能超过要求,并要求排列整齐,间距要对称均匀.2)明线水平敷设和垂直敷设是,导线与地面的最小距离要符合要求.(5) 技能训练1)训练内容：根据下图进行绝缘子始终端绑扎和直线绑扎.2)工具,仪表,器材：电工工具 ,绝缘子,导线,配电板,3)训练步骤1>定位2>划线3>用螺杆固定绝缘子.4>先做好绝缘子的终端绑扎练习,然后勒直导线做右边绝缘子上导线

5、终端绑扎练习.然后作中间直线绝缘子导线的绑扎练习4）注意事项1绝缘子固定呈一条直线.2绑扎绝缘子时注意顺时针方向缠绕.2. 塑料护套线配线(1) 塑料护套线配线的特点 护套线敷设的施工方法简单,线路整齐美观,造假低廉,目前已代替木槽板和瓷夹在室内表面的明敷线路,广泛用于室内电气照明几其他配电线路.(2) 塑料护套线的配线方法1) 定位划线 2) 凿眼并安装木榫3) 钢精轧片的固定4) 放线5) 护套线的敷设6) 钢精轧片线卡的夹持(3) 护套线敷设的注意事项1）护套线截面的选择：室内导线铜心的不小于0.5平方毫米,铝芯线不小于1.5平方毫米,室外铜心的不小于1.0平方毫米,铝芯线不小于2.5平

6、方毫米.2) 护套线与接线盒或电气设备的连接：护套线进入接线壳或电器时,护套线必须随之进入.3) 护套线的保护：护套线不的不与接地体,发热管道接近或交叉时,应加强绝缘保护.4) 线路高度要求：离地面最小高度不应小于500毫米.(4) 技能训练1）训练内容：塑料护套线配线2）工具 仪表 器材： 电工工具,小手锤,配电板,3）训练步骤1定位 放线.2作好护套线转角敷设,将护套线作好拐角,然后敷设好钢精轧片.3作护套线十字交叉敷设时,先敷设横线,然后敷设竖线.4）注意事项1直线敷设,需先调整护套线成平直.2拐角敷设,注意拐角半径尺寸.3注意人身安全.3. 线管配线(1) 钢管的选用 钢管不能有折扁,

7、裂纹,沙眼,管内应无毛刺,铁削,管内外不应有严重的腐锈.(2) 钢管的配线1) 除锈和图漆 1> 手工除锈2> 压缩空气吹除2) 套丝 :使钢管与钢管的连接和接线盒的连接 3) 钢管的锯削：锯削是要注意手剧的使用方法 4) 弯管 1> 弯管器有管弯管器和电动液压顶弯机 2> 弯管的方法 管子的弯曲角度不应小于90度,凡管壁较薄时而直径较大的线管,弯曲时,管内要灌沙,否则会将钢管弯瘪. 5) 钢管的连接 1> 钢管与钢管的连接,采用管箍连接.为了保证接口的的严密性，应在螺纹部分缠上麻丝，并在麻丝上涂一层白漆然后拧紧。 2钢管与接线盒的连接，钢管的端部与各种接线盒连接

8、时，应该采用接线盒内外各用一个薄型螺母或锁紧螺母来夹紧线管。 6）钢管的接地 钢管配线时必须可靠接地。 7）钢管的敷设钢管的敷设可分为明管敷设和暗管敷设。 1明管敷设的顺序和工艺要求。 顺序：首先按施工图确定的电器设备安装位置，画出管道走向中心交叉位置，并埋设支撑钢管的紧固件。在紧固件上固定并连接钢管，将钢管.接线盒.灯具或其他设备连成一个整体，并使管中系统妥善接地。 工艺要求：整齐美观.安全可靠，延建筑物敷设要横平竖直，固定点直线距离应均匀。 2暗管敷设顺序的工艺要求。 顺序：首先根据施工图确定接线盒，灯头盒及线管在墙体，楼板或天花板中的位置，测出线路和管道敷设的长度。然后进行管道加工将钢管

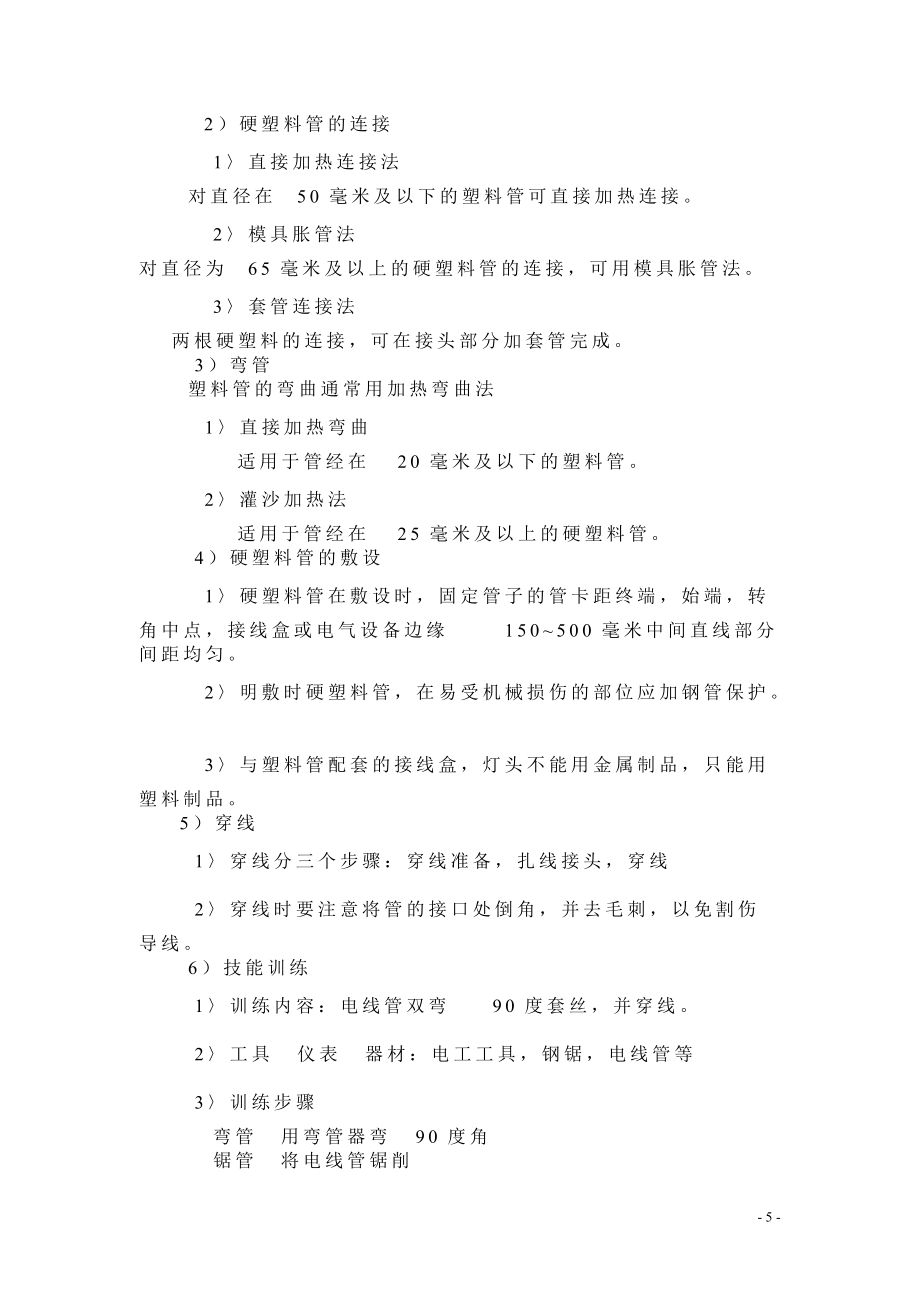

9、或连接好的接线盒等固定在混凝土模板上。 工艺要求：在现浇混凝土楼板内敷设钢管，应在浇灌混凝土前进行，在砖墙内敷设钢管应在土建砌砖时预埋，在地下敷设钢管，应在浇灌混凝土前将钢管固定。 （3）硬塑料管配线 1）硬塑料管的选用应采用热塑料管，优点是在常温下坚硬，有较大的机械强度，受热软化后，又便于加工 2）硬塑料管的连接1直接加热连接法 对直径在50毫米及以下的塑料管可直接加热连接。2模具胀管法对直径为65毫米及以上的硬塑料管的连接，可用模具胀管法。3套管连接法 两根硬塑料的连接，可在接头部分加套管完成。3）弯管 塑料管的弯曲通常用加热弯曲法 1直接加热弯曲 适用于管经在20毫米及以下的塑料管。 2

10、灌沙加热法 适用于管经在25毫米及以上的硬塑料管。4）硬塑料管的敷设 1硬塑料管在敷设时，固定管子的管卡距终端，始端，转角中点，接线盒或电气设备边缘150500毫米中间直线部分间距均匀。 2明敷时硬塑料管，在易受机械损伤的部位应加钢管保护。 3与塑料管配套的接线盒，灯头不能用金属制品，只能用塑料制品。 5）穿线 1穿线分三个步骤：穿线准备，扎线接头，穿线2穿线时要注意将管的接口处倒角，并去毛刺，以免割伤导线。 6）技能训练1训练内容：电线管双弯90度套丝，并穿线。2工具 仪表 器材：电工工具，钢锯，电线管等3训练步骤弯管 用弯管器弯90度角锯管 将电线管锯削套丝 用套丝绞板将电线管两端套丝穿导

11、线4注意事项锯管和套丝应该按操作要求进行，使用钢剧不得用力过猛，以防折段锯条锯削完后检查管口是否倒角，有毛刺。4槽板配线（1）槽板配线的特点 它适用于科研实验室或预制墙板结构无法安装暗配线的工程，也适用于工程改造更换线路以及弱电线路掉顶内暗敷设等场合使用（2）塑料线槽的选用 按宽度有25毫米，40毫米，60毫米，80毫米四种尺寸。（3）塑料线槽的敷设 塑料线槽应先敷设槽底，可埋好木榫，用木螺钉固定槽底，也可用塑料胀管来固定槽底。（4）技能训练 1训练内容：塑料线槽配线（可在木板和配电柜上实习）。 2工具 仪表 仪器：电工工具，钢距，配电板等。 3训练步骤1定位2划线3锯槽底和槽盖拐角4个 4锯

12、槽底和槽盖十字交叉接头2个5用木螺钉固定槽底，然后盖上槽盖（5）注意事项1）锯槽底和槽盖拐角方向要相同2）固定槽底时，要钻孔，以免槽裂开。3）使用钢剧时，小心锯片折断伤人三 常用照明灯具 开关 插座的选用与安装1常用照明灯具的选用和安装 常用照明灯具主要有白炽灯和日光灯两大类。（1）白炽灯的使用和安装 1）白炽灯的结构主要是由工作部分的灯丝，用电阻率较高的钨丝制成。 2）灯泡的选用 根据使用场合，使用的电压高低的功率大小来正确选用的。 3）灯坐的选用 按固定灯泡的形式分为螺口和插口的灯坐两种，按方式分吊式，平顶式，和管式按用途分普通型，防水型，安全型和多用型几种。 4）灯罩的选用 灯罩的选择应

13、根据电灯的使用场合而定。 1 在公共场合，应采用造型别致，新颖的灯罩。 2 普通家庭住宅，一般采用伞行灯罩，不过随着家庭的富裕，采用的灯罩形式侧更为讲究。 3 在浴室，厨房，卫生间，则可用半封闭式瓷灯罩和防水灯罩 5）白炽灯的安装1圆木的安装 用来固定灯坐用。2挂线盒的安装 用木螺钉将挂线盒固定在圆木上。3灯坐的安装 在安装灯坐时要注意火线要安装在中心弹片上。4开关的安装 开关有暗装开关和明装开关，开关用来接通和关断线路用的在安装开关时要注意开关一定要断火线5插座的安装 在安装时要注意双极插座左边接零线右边接相线，三极插座中的接地线必须与接地线连接不能接在零接线柱上。6线路的安装 可以根据应用

14、场合的需要来选择配线的方法7白炽灯的维修 （见书113页 表613） （2）日光灯的使用和安装 1）日光灯的结构主要由灯管 镇流器 启辉器和灯架等组成1灯管 由玻璃管 灯丝 灯丝引出脚组成2镇流器 镇流器可分为普通镇流器和电子镇流器它的作用是在启动时与启辉器配合，产生瞬时高压点燃日光灯管 3启辉器 由氖泡 纸介质电容和铝外壳组成它的作用有两个：1.它与镇流器线圈组成LC振荡回路，能延长灯丝预热时间和维持脉冲放电；2.它能吸收电磁波，减轻对电子设备的干扰。4灯坐 用来把灯管支撑在灯架上，在用导线连接成日光灯的完整回路。5灯架 用来固定灯坐，灯管，启辉器等日光灯零件。 2）日光灯的工作原理 接通电

15、源后，通过启辉器产生的辉光放电和镇流器两端产生的感应电动势使日光灯启动并发光的。 3）日光灯的安装1选择灯架 灯管 镇流器 启辉器 灯坐 并进行检查有无损坏2镇流器的功率要与灯管的功率相同3要注意灯管是否和灯架配套即长度是否配套4根据电路图将日光灯连接好并在工作台上进行试车然后进行安装以免线路连接有错在进行反工5在安装时有悬吊式和吸顶式两种。6日光灯的维修 （见书 114页表614）2灯具 开关和灯坐的安装的要求（1）灯具的高度要求，室外一般不底于3米，室内一般不低于2.4米。 （2）根据不同场合安装线路的导线的规格要进行合理的选折（见书 109页 表612）（3）室内照明开关一般安装在门边便

16、于操作的地方，拉线开关一般离地23米翘板暗装开关一般离地1.3米，与门框的距离一般为150200毫米 （4）明插座安装高度一般离地1.4米，安装插座离地300毫米（5）吊灯灯具的重量超过3千克，应预埋吊钩或螺栓。3技能训练 （1）训练内容：白炽灯的安装和日光灯的安装 包括两地控制和双管日光灯的安装 （2）工具 仪表 器材 ：电工工具 万用表 白炽灯组合灯具和日光灯组合灯具 （3）训练步骤：画出白炽灯电路图和日光灯电路图，布置接线图，然后进行接线。 （4）注意事项：注意安全用电，万用表使用要正确。四 照明电设计 1.民宅一般照明设计 （1）电灯悬挂高度 照明电灯的悬挂高度不可太低，太低了不仅对安

17、全不利，在面积较宽阔的场合还会影响远处的照明.这里介绍几种光源的最低悬挂高度见下表。光源种类灯泡容量(w)最低悬挂高度（m）白炽灯100以下150200300500500以上2.53.03.54.0荧光灯40以下2.0高压汞灯2504005.06.0卤钨灯500100020006.07.0高压钠灯2504006.07.0金属卤化物灯40010006.014.0以上 （2）灯用基础电路 1单开关控制线路LSELN开关应该串装在电源相线L上，熔断器也须串在相线上。 2挂接式电灯线路是在上图的基础上接一只电源插座，这种方法用线少，但由于分支线路是直接挂接在主干线上，天长日久挂接接头氧化发热，易于松动

18、，又进一步增高接触电阻产生更高的热，有引起火灾等危险，而且接头工艺较复杂。 3电灯与插座并联 4一只开关控制多盏灯 这种电路的特点是：合上开关，所有电灯同时熄灭。设计时，要计算出电灯泡的总电流，然后选用合适的开关容量，熔丝容量以及线路所用电线线径大小，要有一项不符合要求，就有可能出现故障或发生电线起火事故。5并接式线路安装 这种安装方法就是不分主干线和分支线，所有电灯、开关的引线都是在接线螺丝接出，这样避免了在线路上接线，这对线路的安全起到了保障作用。设计时，要注意电灯的功率、盏数，并留有余地防止使用者换大功率灯泡，以免所选电线截面积过小。 6双联开关在两地控制一盏灯 S1和S2可同时控制灯E

19、L无论S1和S2谁动作都可使灯EL得电失电。（3）电灯位置的确定 电灯位置的确定，即灯的悬挂高度和灯与灯的之间的距离。灯距与灯高的确定，通常，为了获得光线均匀的照明，灯距不应超过灯高的1.5倍。但对于不需要均匀照明的房屋和大于1.5倍。 设计时，先根据照明房间的有效面积，初步决定电灯盏数和灯距。灯高的确定除考虑到使用场合的具体情况，如房顶的高度，悬挂灯太低是否影响到生产行人等实际问题。悬挂的高度一般在26米之间。 在灯距与灯高初步决定之后，再计算一下它门的比值是否在1.5倍左右，如相差甚远，和适当进行调整。2家庭装饰的电气设计 （1）家庭装饰电气设计标准 家庭装饰电气设备，应从以下几个方面考虑

20、。 1）配电箱与电表箱的规定 每套住宅的进户线，必须设置镶墙室配电箱。住户配电箱设有电源总开关，它应能 同时断开相县和零线，而且能看到有明显的断开标志。实行一户一表的制度。住宅的电度表应分层集中在走廊等公共部位，这是为了方便抄表和管理。 2）用电负荷的确定 普通的城镇居民每户用电负荷在1KW左右足够，因此采用5A的电度表也就行了。随着乔迁新居和生活水平的提高，大量的家用电器进去普通人家，用电负荷逐年增长，所以在家庭装饰设计时，必须要用发展的眼光来考虑问题。我们设顶了三个档次：I档：使用面积在50m2以内的，用电负荷设计功率为4kW。II档：使用面积不低于60 m2，用电负荷设计功率为46kW。

21、III档：使用面积不低于70 m2，用电负荷设计功率为68kW。I档用户用电负荷设计功率为4kW，电度表就得选用5（20）A。居民收入的增加和家用电器的打折（降价），一户两台空调、两台彩电和电脑进入家庭已不是什么新鲜事，满足每户用电负荷再次猛增。II档6kW设计：III档有可能达到130m2以上，按8kW设计，电度表全部采用10（40）A单相电度表。3）电器插座的配置 电器插座宜选用具有安全门式的防护型，且配置数量不得少于以下标准。 1单人卧室 设单相两眼和单相三眼组合插座（即俗称五眼插座）两只，单相三眼250V/16A插座一只，以便安装用。 2客厅（有些地方叫起居厅）、双人卧室和主卧室 设单

22、相两眼和单相三眼组合插座三只，单相三极空调插座一只。 3厨房 单相两眼和单相三眼组合插座及单相三眼带开关插座各一只，并在无烟灶排油烟器高度附近处设单相三眼插座一只。 4卫生间（洗手间） 设单相两眼和单相三眼组合插座一只，有洗衣机的卫生间，应增加单相三眼带开关插座一只。以上规定是最小值，在城市，几乎每个家庭仍感到插座不够用，要临时加装插线板来补充。所以，常见一个插线板加三四个家用电器是常事。如果这些设备是小容量的，如家用电脑，采用一插线板插四五个插头，这是可以的。但是，如在一个插线板上同时接电水壶、电饭煲、电热取暖器等大容量电器，那就有问题了，因为即使插线板是250V/16A的，电线也会出现过载

23、现象。5插座回路必须设置漏电保护器 电气插座所接插的负荷，均为人手经常触及的家用电器。当家用电器受潮时或电线受损时，一旦人手触及带电外壳，就有电击危险。所以，插座回路必须安装漏电保护器。4）住宅电线住宅电线必须采用铜导线，装饰时采用穿管暗敷，即符合安全，又达到防火要求。由电度表箱引致住户配电箱的铜电线截面不应小于10平方毫米，住户配电箱的配电分支回路的铜导线不得小于2.5平方毫米，装饰设计一般采用暗管敷设电线，如果考虑到造价，电源线的线径不增加容量，那么敷设的暗管至少要加大12档管径，以便将来更换电线之需要。导线的使用寿命与工作温度成一定的反比关系。 5）电气接地住宅的供电系统规定是采用TT系

24、统，三相四线制电源进户。每栋楼户单独设置专用接地线。在每栋楼的进户处设置一组接地极PE线相连，其接地电阻不得大于4欧姆，并在接地极引线上作标志，防雷接地和电气系统的保护接地应分开设置，防雷接地电阻不得大于10欧。四 工矿照明灯具的选用 安装与维修1碘钨灯 碘钨灯具有结构简单，使用可靠，光谱性好，发光效率好，体积小等优点但使用寿命不长，要求水平安装等缺点（1）碘钨灯的结构 碘钨灯有灯丝和石英管等组成（2）碘钨灯的发光原理 碘钨灯的发光原理和白炽灯一样，不同之处是管内充有碘或碘化氢。通过碘和钨的循环组合，来提高灯丝的工作温度来提高发光效率。（3）碘钨灯安装和使用注意事项 1）安装时，灯管要保持水平

25、位置，不然会破坏碘钨灯循环，缩短灯管的使用寿命 2）由于灯管的工作温度较高所以不能采用木质灯架 3）灯管的电极与灯坐接触应良好 4）功率在1000瓦以上的碘钨灯，不可以使用一般的照明开关，应使用开启式复合开关（4）碘钨灯的常见故障处理方法 1）灯丝寿命短 主要原因使灯管没有水平安装，倾斜度不能超过4度 2）灯丝密封松动 在使用时由于灯管的过热，反复热胀冷缩所值至，重新拧紧或必要时更换灯管。 3）灯丝熔断，供电线路短路等处理方法和白炽灯一样2高压汞灯（1）结构 放电管 主极1 主极2 启动极 电阻（2）工作原理 接通电源，在灯泡的启动极与相邻主电极之间加上220电压，在两电极间将产生辉光放电，在

26、两主电极之间将形成弧光放电，使灯启动并发光。（3）高压汞灯的选用 在使用时应根据照明场所的大小，高度和所需照度，选择高压汞灯的功率。 （见书中 表617）（4）高压汞灯的安装1）高压汞灯在安装时要安装镇流器灯坐要采用瓷质的，因为高压汞灯在工作时温度较高2）高压汞灯的功率要和镇流器的功率一样）3）在室外安装应有防雨措施（5）高压汞灯故障的维修1）不能启辉一般由于电压过底，镇流器选用不当，或接线柱接触不良造成2）忽亮忽暗一般由于电源电压波动或接线柱接触不良3）开而不良一般由于熔丝熔断，镇流器短路，灯泡损坏等原因3高压钠灯高压钠灯是一种发光效率高，省电，透雾能力强的电光源，同样适合于工厂，车站及道路

27、等大面积的场所（1）结构主要由灯丝，双金属热继电器，放电管，玻璃外壳等组成（2）工作原理通过镇流器产生很高的自感电动势和电源电压叠加在一起加到放电管的两端，使放电管内的气体被电离，产生放电而发射较强的可见光。（3）高压钠灯的选用根据使用场合来选用（4）高压钠灯的安装和维修高压钠灯的安装和维修与高压汞灯基本相同 4.金属卤化物灯发光体小，光色和日光灯相似，光效也较高。金属卤化物灯在管内除有汞以外，还有一部分易于蒸发的卤化物。卤化物在灯的高温区域扩散，并按其组成分解为卤素和金属。在分解过程中，金属原子辐射出他的原子谱线，从而使光色，发光效率得以改进。在低温区域，卤素和金属又重新化合成原来的卤化物。

28、（1）金属卤化物灯的使用注意事项1）安装时注意灯与地面的高度一般不低于米，以免对人体产生较高的紫外线辐射2）电源电压的变化不宜大于±3）滴金属卤化物灯有三种安装类型：有垂直点燃，水平点燃，要注意使用时不能弄错否则将损坏灯。五常用便携式电工仪表的使用方法万用表万用表是一种多用途的电工仪表，型号较多，一般可以测量交，直流电电压和电流和电阻，有的万用表还能测电感，电容等。（1）万用表的使用方法 1）电压的测量在测量电压时要注意应与电路并联，测量直流电时要注意正负极，以免万用表损坏。测量时还要注意量程，不能用小量程去测大电压，如不知道被测值的大小应用万用表的最大档位。在逐步减小档位以获得精确

29、值。2）电阻的测量测量电阻要注意每换一个档位都要进行调零，以获得精确值。 3）电流的测量 再测量电流时要使表与电路串联，在测量直流电流时要注意正负极。4）万用表使用时的注意事项 1再测量时，不能旋动开关，特别是在高电压时，严禁带电旋转开关。 2如不能确定被测量值的大小，应先选择最大的档位来测量。测量线路中的电阻时，应将电路断开电源，如电路中有电容应先将其放电在进行测量。在万用表使用完后，应将转换开关置于交直流电500伏档位，防止下回使用时由于误操作，在未调节的情况下进行测量时万用表损坏。2兆欧表 （1）兆欧表的用途 兆欧表是用来专门测量绝缘电阻用的便携式仪表。 （2）兆欧表的选择 按电压分，兆

30、欧表有500V，1000V，2500V等数种，再使用时要根据被测电器设备的电压等级来选择兆欧表。 （3）兆欧表的使用方法 兆欧表上有三个接线端子，一个是线路L接线端子；另一个是接地E接线端子，还有一个是屏蔽接线端子G；L接线路，E接地，G一般在测量电缆时候用。 （4）使用兆欧表时注意事项 1）应按设备的电压等级选择兆欧表。 2）在测量之前，应先检查兆欧表好坏，对兆欧表进行开路实验和短路实验。 3）在测量电气设备的绝缘电阻时，必须先切断电源，然后对电器设备放电在进行测量，以保人身安全和测量准确。 4）使用兆欧表时，放置应该平稳，其连接线因有良好的绝缘。 5）测量时，摇柄的转速一般为120r/mi

31、n，在指针稳定后读数，即可停止摇动手柄 6）测量完毕后，应立即对被测物进行放电。3钳形电流表 钳形电流表是一种再不停电的情况下就可以测量电路中的电流的仪表。（1）钳形电流表的构造钳形电流表是一种特殊的电流互感器。 （2）钳形电流表的使用和注意事项1）钳形电流表不允许测量高压线路的电流。2）使用时每次测量只能测量一根导线，由于钳形电流表的量程较大，在测量小电流时读书困难，误差大，为了克服这个缺点，可将导线在铁心上绕几匝，再读得的电流数除以匝数，即得实际的电流值。3）测量时要合理选择档位，以免损坏钳形电流表和测量精度不高。4）不能用钳形电流表测量裸导线，以防触电。4直流电桥 直流电桥是用来测量电器

32、设备直流电阻或与电阻有一定的函数关系的比较仪器。（1）直流单臂电桥的使用方法 1）使用时先将检流计的锁扣打开，并进行调零，使指针指零。 2）将被测电阻接在接线端上，估算电阻的值，来选择比率臂，使四个比较臂都用上 3）调平衡时，先按电源按钮，在按检流计按钮，测量完后先松开检流计按钮在松开电源按钮，以防被测物产生感应电势而损坏检流计。 4）按下按钮后，如指针向侧偏转，则应减小比较臂电阻，如向+方向偏转则应增大电阻。 5）如使用外接电源，其电压应该按规定选择，过高会损坏仪表，过小会降低灵敏度 6）测量完毕后，应先断电源，在拆被测电阻，将检流计的锁扣锁上，以防在搬动过程中检流计损坏。（2）直流双臂电桥

33、的使用方法 直流双臂电桥的使用方法和直流单臂电桥的使用方法基本相同不同的是有以下几点 1）被测电阻应与电桥的电位端钮和电流端钮正确连接，要注意电位端钮要接在电流端钮的内侧。 2）连接的导线应尽量短而粗，接线头要除进漆和锈并接紧，尽量减小接触电阻。 3）直流双臂电桥工作电流很大，测量时操作要快，以免耗电过多。5技能训练 （1）训练内容：检测三相异步电动机的绝缘电阻及电流 （2）工具 仪表 器材：电工工具 兆欧表 钳形电流表 三相异步电动机 （3）训练步骤：将三相异步电动机接线桩的连接片拆下，使三相绕组独立，在用兆欧表测量三相绕组之间的绝缘电阻，绕组和机壳的绝缘电阻，并作笔录。 将电动机的电源接上

34、运行，用钳形电流表测量三相电流，在人为的断开一相测量缺相电流。 （4）注意事项 1）注意兆欧表和钳形电流表的使用注意事项。 2）在电动机运行时，注意人身安全。六 进户装置及配电板的安装1进户装置的安装 进户装置是户内，外线路的衔接装置，是低压用户建筑内部线路的电源引接点。 （1）进户杆的安装 进户杆有混凝土和木杆之分 1）混凝土进户杆安装前，应检查有无弯曲，裂缝和疏松等情况，混凝土杆埋在地下的深度看表（ 618）。 2）长木杆进户埋入地下看表（ 618）还要注意在地面300毫米和地下500毫米的一段，采用烧根或涂柏油等方法进行防腐处理。 3）进户杆，杆顶应安装横担，横担上安装绝缘子。 4）用角

35、钢支架加装绝缘子来支持接户线和进户线的安装形式。 （2）进户线的安装 1）进户线必须选择绝缘良好的铝心或铜芯绝缘导线，铝心线不得小于2.5平方毫米，铜芯线不得小于1.5平方毫米 2）进户线安装时应有足够的长度，一端连接总开关盒或熔丝盒，另一端与接户线连接后应保持200毫米的弛度。 （3）进户管的安装 常用的进户管有瓷管，塑料管和钢管三种。 1）进户管的管径应根据进户线的根数和截面积来决定，管内导线的总面积不应大于管子有效面积的40，最小管径不应小于15毫米。 2）进户瓷管应每线一根，进户管应采用弯头瓷管，户外一端弯头向下。 3）当一根瓷管不能大于进户墙壁的厚度时，可用两根瓷管紧密相接，或用硬硕塑料管代替。 4）进户管采用钢管时必须作好保护接零。2配电板的安装 配电板通常由进户总熔丝盒，电能表和电流互感器等部分组成。 （1）总熔丝的安装 常用的总熔丝盒有铁皮盒式和铸铁盒式。它的作用是防止下级电力线路的故障蔓延到前级配电干线上，造成更大区域的停电；能加强计划用电管理 1）总熔丝盒应安装在进户管的户内侧。 2）总熔丝盒内的熔断器上接线柱，应分别与进户线的电源相线连接，接线桥的上接线桩应与进户线的电源中性线连接。 3）如加装多个电能表，则在每个电能表的前面应分别安装总熔丝盒。 （2）电流互感器的安装 1）电流互感器的一次侧接电源进线出线二次侧接电能表的进出线。
