有线电视光纤网络设计

1、    有线电视光纤网络设计    杨兴强摘 要 随着社会的发展原有的单向传输已经滞后，光纤网络是发展的必然。光纤网络设计的前期准备和应该注意的问题是本文要阐述的，并以光纤网络设计实例来给大家参考。【关键词】光纤网络设计 准备条件 注意问题随着社会信息时代的高速发展，有线电视网络的规模从无到有，从小到大，取得了飞速发展。目前我国有线电视网络的规模发展已完成超常规跃进式高速发展阶段，开始进行缓慢增长的饱和期。有线电视网络多数己经覆盖了所在地区绝大部分居民，但仍然是单向传输，频率没有充分利用，功能单一，造成资源严重浪费。如何进行光纤网络的设计。怎样才能保证光

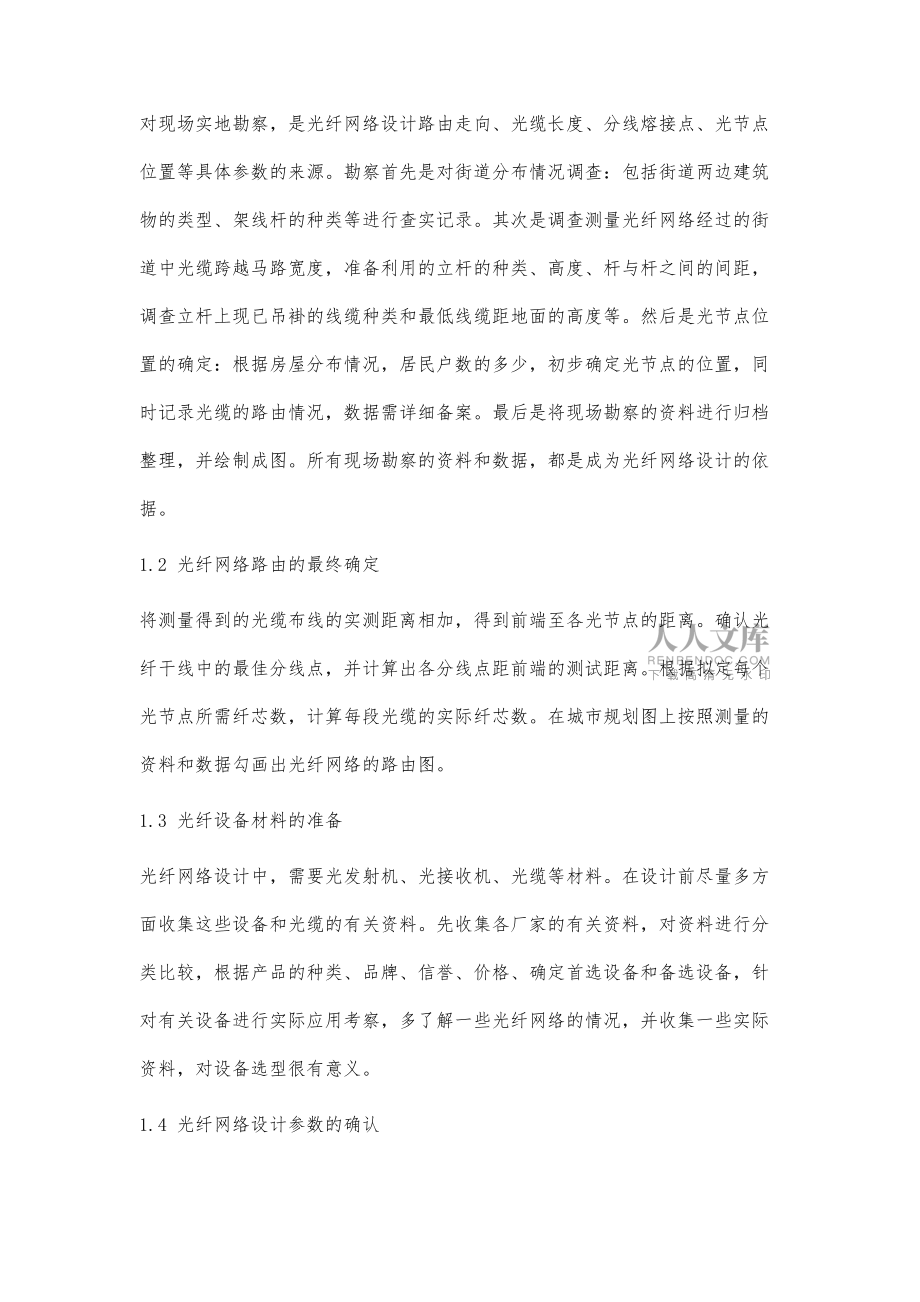

2、纤网络设计质量，怎样选择光端设备和光缆发表一些浅见。1 光纤网络设计的准备条件1.1 工程现场勘察对现场实地勘察，是光纤网络设计路由走向、光缆长度、分线熔接点、光节点位置等具体参数的来源。勘察首先是对街道分布情况调查：包括街道两边建筑物的类型、架线杆的种类等进行查实记录。其次是调查测量光纤网络经过的街道中光缆跨越马路宽度，准备利用的立杆的种类、高度、杆与杆之间的间距，调查立杆上现已吊褂的线缆种类和最低线缆距地面的高度等。然后是光节点位置的确定：根据房屋分布情况，居民户数的多少，初步确定光节点的位置，同时记录光缆的路由情况，数据需详细备案。最后是将现场勘察的资料进行归档整理，并绘制成图。所有现场

3、勘察的资料和数据，都是成为光纤网络设计的依据。1.2 光纤网络路由的最终确定将测量得到的光缆布线的实测距离相加，得到前端至各光节点的距离。确认光纤干线中的最佳分线点，并计算出各分线点距前端的测试距离。根据拟定每个光节点所需纤芯数，计算每段光缆的实际纤芯数。在城市规划图上按照测量的资料和数据勾画出光纤网络的路由图。1.3 光纤设备材料的准备光纤网络设计中，需要光发射机、光接收机、光缆等材料。在设计前尽量多方面收集这些设备和光缆的有关资料。先收集各厂家的有关资料，对资料进行分类比较，根据产品的种类、品牌、信誉、价格、确定首选设备和备选设备，针对有关设备进行实际应用考察，多了解一些光纤网络的情况，并

4、收集一些实际资料，对设备选型很有意义。1.4 光纤网络设计参数的确认光纤网络采用的是单模光纤，活动光连接器基本上采用 sc/apc、 fc/apc 两种。2 光纤网络设计实例通过对网络区域实际情况进行了解及实地路由的勘测，整个城区网络初步计划设置300-600个光节点，每个光节点占用1芯光纤，每个节点预留3芯光纤以做其他用途，另外在一些已计划开发的区域预留部分光纤作以后发展用。为确保一个稳健型的网络城区以有线电视前端为中心以多条光缆向四周辐射，光发射机发出的光信号通过光分路器以独立纤芯与个光节点相连接，形成独立光链路。所传送的信号自前端通过光发射机和光分路器与各光节点之间实现点对点传输。各光节

5、点之间互不关联，具有互交式功能，各光节点均可对前端独立回传送信号。由于是点对点传输，网络的可靠性高，但是所用的光缆纤芯数相对较多，因此采用1550nm的调幅光发射机，在网内可传输模拟信号和数字信号。南街站共有12个光节点，4芯到点，把原来的用户放大器更换为光接收机即可，对于节点后的电缆网络基本不用改造。开通双向功能在前端和末端加装olt和onu以及波分复用、交换机等设备。南街前段光缆采用1550nm，南街站的光缆分配网络计算：2.1 党校分光器计算凯德龙湾分光器：每路-3dbm接收，即每路需要0.5mw，共需要1.5mw，分光比为每路0.5/1.5=33.3%，加上附加损耗0.3dbm，2km

6、光纤损耗0.6dbm，从党校分光器需送出2.8 dbm，即1.88 mw。2.2 党校分光器每路-3dbm接收，即每路需要0.5mw，共需要3+1.75mw，分光比为每路0.5/4.75=10.5%，凯德龙湾路为1.75/4.75=36.8%，加上附加损耗0.55dbm，4km光纤损耗1.2dbm，活接头损耗2dbm，从机房分光器需送出10.5 dbm，即11.3 mw。电影院分光器计算：每路-3dbm接收，即每路需要0.5mw，共需要4 mw，分光比为每路0.5/4=12.5%，加上附加损耗0.6dbm，2.1km光纤损耗0.63dbm，活接头损耗2dbm，从机房分光器需送出9.3 dbm，

7、即6.2 mw。根据以上方式计算出南街站分光器送往每个分光器的功率。党校方向11.3 mw，电影院方向6.2 mw，自来水方向10.9 mw，青山秀水方向7.67 mw，檀香山方向7.76 mw，书店方向9.16 mw，商贸方向8.6 mw，水上漂方向10 mw，裕华小区方向2.23 mw，金源小区方向6.24 mw，中兴小区方向10 mw，联社方向8.54mw。2.3 计算机房分光器分光比11.3+6.2+10.9+6.24+7.67+7.76+9.16+8.54+8.6+10+2.23+10+10+10=118.58 mw。南街光放大器为144 mw，即20.78dbm，减去分光器附加损耗

8、1dbm，实际还有115 mw，与以上功率相近。每路所需功率除以总功率计算出各路分光比。3 光纤网络设计中应注意的问题（1）在1550nm 光纤网络设计1550nm 无中继传输距离可达 60 多公里，入纤功率不能超过 17dbm。（2）在1310nm 光纤网络设计中点对点传输 距离为38.75km 。在设计时，有多个光节点至前端的距离超过 38km。此时应采用1550nm 设计，而不应再采用1310nm 设计。（3）在光纤网络设计中应尽量避免采用过小的分光比，每个光分路器的所分路数一般不要超过12路。各路光链路中光缆长度差别不要过大。（4）而光缆一般情况下都是根据路由的距离确定而定做的。最好采用人工测量，不要用汽车作为测量工具。力求距离准确，避免光
