1、资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。数 字 电 路实验指导书福州大学物信学院电子信息工程系资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。目录第一章数字 路 的基本知 错误! 未定 。1.1 数字集成 路错误! 未定 。1.2 数字 . 错误! 未定 。第二章数字 路 . 错误! 未定 。 一常 子 器的使用.错误! 未定 。 二 路的 功能 及功能 .错误! 未定 。 三ssi 合 路的 .错误 !未定 。 四msi 合 路的 . 错误 !未定 。 五 序 路的 .错误 !资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。未定 。 六555

2、 集成定 器及其 用 . .错误 !未定 。第三章数字 路 程 .错误! 未定 。 程 1: 交通灯 控制 路 .错误 !未定 。 程 2: 十翻二运算 路 .错误 !未定 。 程 3: 数字 子 路 .错误 !未定 。附 部分集成 路引脚 . .37资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。第一章数字电路实验的基本知识1.1 数字集成电路数字电路分集成电路( ic integrated circuit) 和分立元件两种。分立元件是将晶体管、电阻等元器件用导线在线路板上连接起来的电路 ; 而集成电路则是将上述元器件和导线经过半导体制造工艺做在一块硅片上而成为一个不可分割的整

3、体电路。数字集成电路就是完成数字逻辑功能的集成电路。集成电路按集成度可分为小规模集成电路( ssi) 、 中规模集成电路( msi) 、 大规模集成电路 ( lsi) 和超大规模集成电路( vlsi) 。实验中经常见的是中、小规模集成电路, 小规模集成电路主要是一些门电路, 中规模集成电路主要是数据选择器、计数器等数字电路。中、小规模数字电路常见的是ttl 电路和cmos 电路。实验中主要采用ttl的 74 系列电路作为实验用器件。数字 ic 器件有多种封装方式, 为了教学方便 , 在实验中所用的74系列器件封装选用双列直插器件。下图 1.1.1 是双列直插封装的正面示意图。141312111

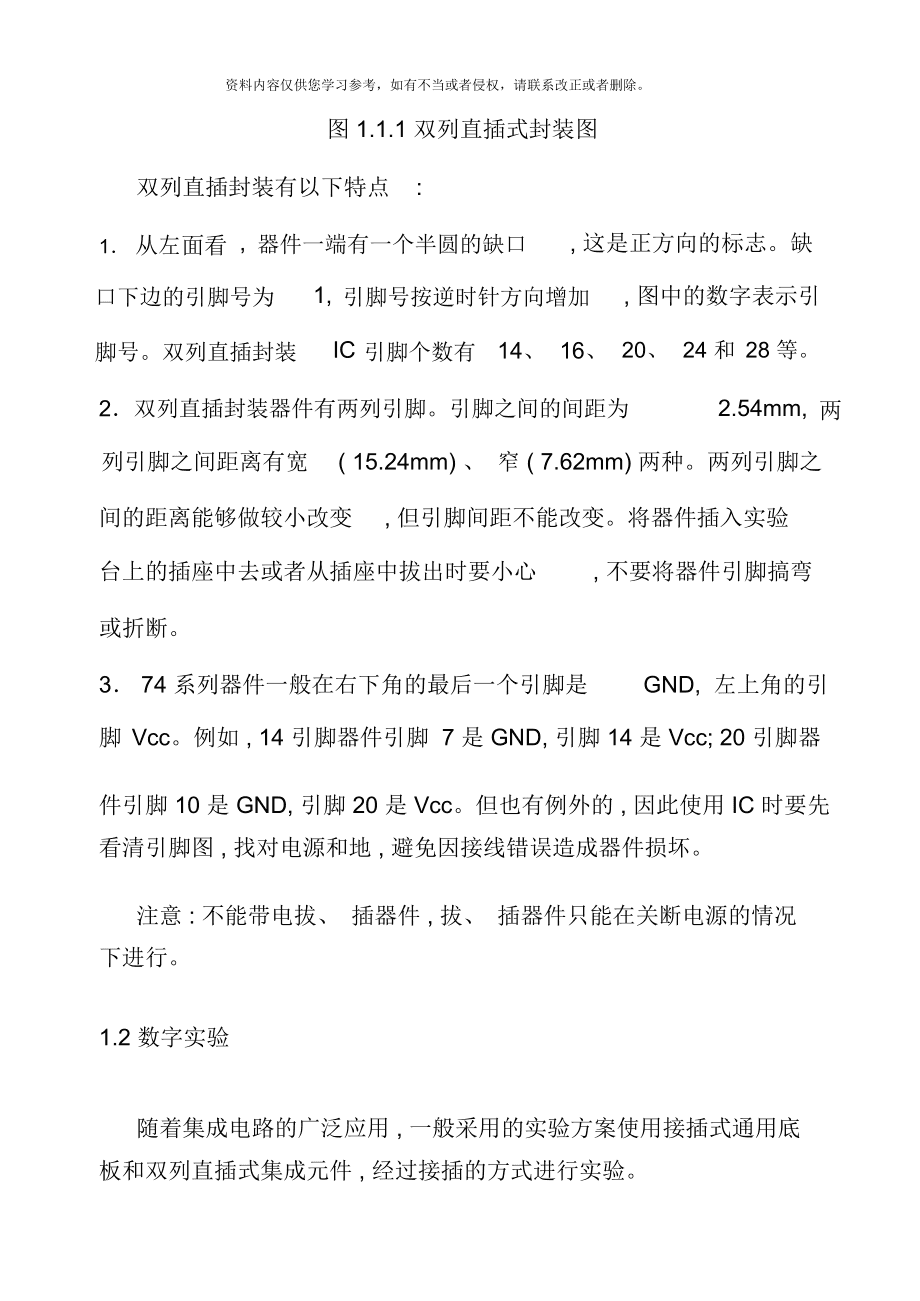

4、098资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。图 1.1.1 双列直插式封装图双列直插封装有以下特点:1 从左面看,器件一端有一个半圆的缺口, 这是正方向的标志。缺口下边的引脚号为1,引脚号按逆时针方向增加, 图中的数字表示引脚号。双列直插封装ic引脚个数有14、16、20、24 和28 等。2双列直插封装器件有两列引脚。引脚之间的间距为2.54mm,两列引脚之间距离有宽( 15.24mm) 、 窄 ( 7.62mm) 两种。两列引脚之间的距离能够做较小改变, 但引脚间距不能改变。将器件插入实验台上的插座中去或者从插座中拔出时要小心, 不要将器件引脚搞弯或折断。3 74

5、系列器件一般在右下角的最后一个引脚是gnd, 左上角的引脚 vcc。例如 , 14 引脚器件引脚 7 是 gnd, 引脚 14 是 vcc; 20 引脚器件引脚 10 是 gnd, 引脚 20 是 vcc。但也有例外的 , 因此使用 ic 时要先看清引脚图 , 找对电源和地 , 避免因接线错误造成器件损坏。注意 : 不能带电拔、 插器件 , 拔、 插器件只能在关断电源的情况下进行。1.2 数字实验随着集成电路的广泛应用 , 一般采用的实验方案使用接插式通用底板和双列直插式集成元件 , 经过接插的方式进行实验。资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。1 21 实验准备实践证

6、明 , 实验前的准备工作做得是否充分 , 对实验能否顺利完成以及能否从实验中有所收获有很大影响。为了体现准备工作是否充分 , 一般要求实验前书写实验预习报告。预习报告不同于正式报告 , 没有规定的书写格式和要求 , 只要自己看得懂就行了。 要求尽可能简洁、 思路清楚、 一目了然 , 内容以实验电路图 ( 实验电路图就是在逻辑图的输入输出端注上器件的管脚排列序号) 为主 , 附以简要的文字说明和记录结果数据的图表。根据验证性实验和设计性实验的不同 , 准备的侧重点和要求有所不同。1验证性实验验证性实验指实验内容、实验电路等大多是预先指定的。对这类实验 , 实验者要预先弄情实验目的和具体要求 ,

7、对实验结果、 实验中可能出现的现象、 预先做出分析和估计。2设计性实验设计性实验指根据实验目的及具体要求, 由设计者自己设计电路以及实验的具体步骤, 这类实验可培养学生独立设计能力, 做这类实验前要注意以下几点:( 1) 熟悉所使用器件的逻辑功能、使用条件和引脚图;( 2) 进实验室前按要求设计好实验电路, 并画出实验电路图。1 22 实验过程资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。一、 电路的连接1插 ic 器件( 1) 首先要认清方向, 凹槽朝左 , 引脚按逆时针排列, 1脚在左侧第一个位置。注意不要插反, 否则一接电源就会烧坏ic 器件。( 2) 将 ic 器件插到底板上时要注意对准, 引脚间隔与底板插孔间隔相同 , 插入时用力要轻, 不要一下子插紧, 待确定管脚和插孔位置一致后 , 再稍用力插牢 , 以防 ic 器件管脚弯曲或折断。2布线( 1) 导线要求布线用的导线直径应和通用底板插孔直径相一致, 不宜太粗或过细 ; 导线最好用色线以区别不同用途。导线的剥头一般以5 7mm为宜 , 剥头不允许弯曲。( 2) 布线顺序布线最好有顺序地进行, 以免造成漏接。布线时先将固定电平的端点接好
