EQA-CI-014---B型拼装电源柜内部电源线安装培训教材(20060801)

1、HUAWEI TECHNOLOGIES CO., LTDHUAWEI Confidential Internal B B型拼装电源柜内部电源线型拼装电源柜内部电源线安装培训教材安装培训教材课程编号:EQA-CI-014编写部门:工程质量部发布时间:2006-08-01HUAWEI TECHNOLOGIES CO., LTD.HUAWEI Confidential 我们的目标是：人人都是质量专家，首先从熟悉流程、了解规范、掌握标准开始。Page 2lB型拼装机柜电源柜电源连接方法型拼装机柜电源柜电源连接方法lB型拼装机柜电源柜电源线安装规范型拼装机柜电源柜电源线安装规范lB型拼装机柜电源柜电源线

2、的走线及布放型拼装机柜电源柜电源线的走线及布放我们的目标是：人人都是质量专家，首先从熟悉流程、了解规范、掌握标准开始。HUAWEI TECHNOLOGIES CO., LTD.HUAWEI Confidential 我们的目标是：人人都是质量专家，首先从熟悉流程、了解规范、掌握标准开始。Page 3B型拼装机柜电源柜电源连接方法直流配电柜，采用B型拼装机柜的情况，在工程中普遍存在，不带侧门时，其机柜尺寸为800mm（宽）550mm（深）2100mm（高），其中高度包含顶盖的高度；其尺寸与普通的交换机柜完全相同。 HUAWEI TECHNOLOGIES CO., LTD.HUAWEI Confi

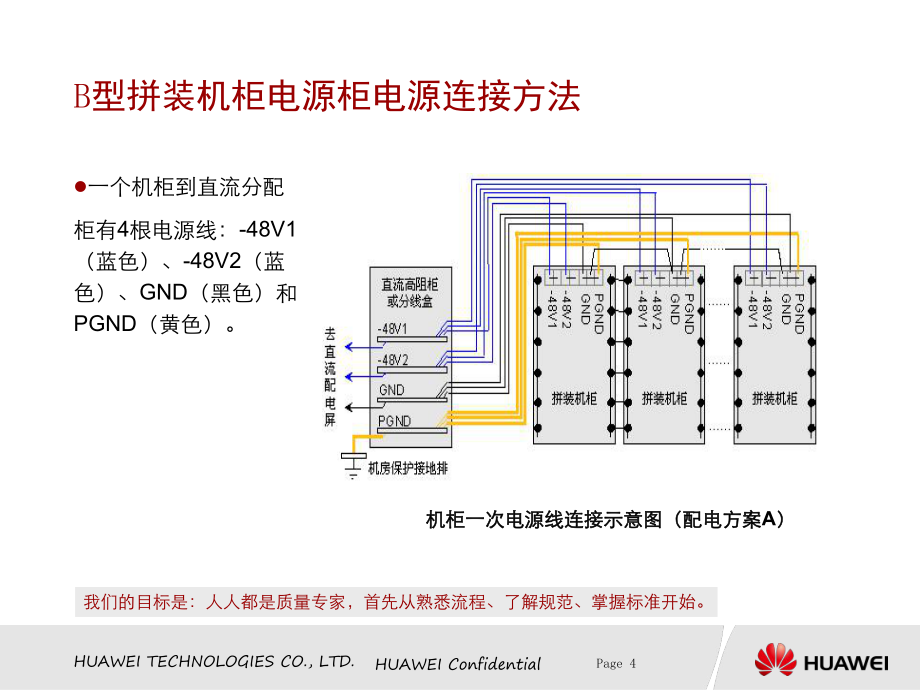

3、dential 我们的目标是：人人都是质量专家，首先从熟悉流程、了解规范、掌握标准开始。Page 4B型拼装机柜电源柜电源连接方法l一个机柜到直流分配柜有4根电源线：-48V1（蓝色）、-48V2（蓝色）、GND（黑色）和PGND（黄色）。机柜一次电源线连接示意图（配电方案机柜一次电源线连接示意图（配电方案A）HUAWEI TECHNOLOGIES CO., LTD.HUAWEI Confidential 我们的目标是：人人都是质量专家，首先从熟悉流程、了解规范、掌握标准开始。Page 5B型拼装机柜电源柜电源连接方法机柜一次电源线连接示意图（配电方案机柜一次电源线连接示意图（配电方案B）注意

4、注意 ！ 拼装机柜的配电盒有两种配电方案，两种配电方案功能完全相同，但是引入电源线的接线端子位置不一致。安装电源线时一定要分清是哪种配电方案，电源线千万不能接错，否则可能会引起重大事故。HUAWEI TECHNOLOGIES CO., LTD.HUAWEI Confidential 我们的目标是：人人都是质量专家，首先从熟悉流程、了解规范、掌握标准开始。Page 6B型拼装机柜电源柜电源连接方法:-48V-48V电源线安装效果图电源线安装效果图连接-48V电源线，同一个机柜的两根蓝色电缆（25mm2）一端接至机柜配线盒上标有“-48V1”、“-48V2”的接线端子上，另一端分别接至直流高阻柜的

5、两组电源“-48V1”、“-48V2”的同一路输出上。 HUAWEI TECHNOLOGIES CO., LTD.HUAWEI Confidential 我们的目标是：人人都是质量专家，首先从熟悉流程、了解规范、掌握标准开始。Page 7B型拼装机柜电源柜电源连接方法:GND连接-48V地线，黑色电缆（25mm2）一端接至机柜配线盒上标有“GND”的接线端子上（对于拼装机柜配电方案B接在第二GND端子上），另一端接至直流高阻柜的“GND”接线排上。设备工作地电源线安装效果图设备工作地电源线安装效果图HUAWEI TECHNOLOGIES CO., LTD.HUAWEI Confidential

6、 我们的目标是：人人都是质量专家，首先从熟悉流程、了解规范、掌握标准开始。Page 8B型拼装机柜电源柜电源连接方法:PGND连接保护地线，黄色电缆（25mm2）一端接至机柜配线盒上标有“PGND”的接线端子上，另一端接至直流高阻柜（或电源分线盒）的“PGND”接线排上。设备保护地电源线安装效果图设备保护地电源线安装效果图HUAWEI TECHNOLOGIES CO., LTD.HUAWEI Confidential 我们的目标是：人人都是质量专家，首先从熟悉流程、了解规范、掌握标准开始。Page 9B型拼装机柜电源柜电源连接方法:电源母线 直流分配柜一般使用两组一次电源，有4根电源母线：-4

7、8V1、-48V2、GND和PGND。其中-48V1、-48V2和GND一端接在直流配电柜的48V1输入端子、-48V2输入端子和GND端子上，另一端分别接在直流配电屏的两路-48V输出端子上和GND端子上；PGND则接到局方提供的保护地接地端子上。 直流分配柜到直流配电屏的电源母线的连接直流分配柜到直流配电屏的电源母线的连接 直流高阻柜（或电源分线盒）-48V1、-48V2接线排应分别与主备直流配电屏（或主备直流电源）的-48V直流负母排可靠连接；直流高阻柜（或电源分线盒）GND接线排应分别与主备直流配电屏（或主备直流电源）的-48V直流正母排可靠连接。 当只有单电源设备时，直流分配柜的-4

8、8V1、-48V2接线排都接到直流配电屏（或直流电源）的-48V输出端子。 直流高阻柜（或电源分线盒）的PGND接地排，必须通过接地母线与局方提供的保护接地排可靠连接。线径应满足设计要求。 直流高阻柜和分线盒均不具备的情况下，各机柜的PGND接线端子必须直接与局方提供的保护接地排就近可靠连接，保护地线应采用线径与电源供电线线径相同的黄绿双色塑料绝缘铜芯导线。 各机柜从-48V1、-48V2、GND接线端子引出的电源线分别直接接到直流配电屏（或直流电源）的-48V直流负母排和-48V直流正母排上。HUAWEI TECHNOLOGIES CO., LTD.HUAWEI Confidential 我

9、们的目标是：人人都是质量专家，首先从熟悉流程、了解规范、掌握标准开始。Page 10B型拼装机柜电源柜电源连接方法l电源线连接规范在电源线及地线直流配电柜一端制做线鼻时，先将线鼻压紧焊接，套上热缩套管，不得将裸线及线鼻柄露出，再用华为自制标签标上对应的序号。在直流配电柜一端固定线鼻时，加平垫和弹垫，以使线鼻的固定牢固，保持良好的接触，防止松动。OT端子连接规范示意图端子连接规范示意图HUAWEI TECHNOLOGIES CO., LTD.HUAWEI Confidential 我们的目标是：人人都是质量专家，首先从熟悉流程、了解规范、掌握标准开始。Page 11B型拼装机柜电源柜电源连接方法

10、l说明直流分配柜的接线端子分配时采用“先上后下，先左后右（正面）”的原则，使用-48V1和-48V2端子时，从左往右（正面）一路一路的使用。即从第1路到第30路顺序使用；使用正母线排和防雷地的接线端子也是从左往右依次使用。对于其他要从电源柜引电源线的情况（如逆变器和终端的地线连接等），为了不给以后的扩容接线带来麻烦，采用 逆分配原则进行，即从后往前分配接线端子。具体为逆变器（或接逆变器的分线盒）使用直流分配柜的最后一路电源，即第四层的最后一个接线柱。HUAWEI TECHNOLOGIES CO., LTD.HUAWEI Confidential 我们的目标是：人人都是质量专家，首先从熟悉流程、

11、了解规范、掌握标准开始。Page 12lB型拼装机柜电源柜电源连接方法型拼装机柜电源柜电源连接方法lB型拼装机柜电源柜电源线安装规范型拼装机柜电源柜电源线安装规范lB型拼装机柜电源柜电源线的走线及布放型拼装机柜电源柜电源线的走线及布放我们的目标是：人人都是质量专家，首先从熟悉流程、了解规范、掌握标准开始。HUAWEI TECHNOLOGIES CO., LTD.HUAWEI Confidential 我们的目标是：人人都是质量专家，首先从熟悉流程、了解规范、掌握标准开始。Page 13B型拼装机柜电源柜电源线安装规范1、应该分为主用和备用电源线 段子排。2、电源线的标签应该规范填写和规范粘贴。

12、3、在电源机柜中布放应该不要影响到今后电源线的布放扩容。4、电源柜中必须理顺绑扎。5、电源线母线线径必须大于 90MM2以上。 6、出线孔必须封闭处理。7、电源电缆两端要粘贴标签，标签粘贴在距电缆的根部2cm处。HUAWEI TECHNOLOGIES CO., LTD.HUAWEI Confidential 我们的目标是：人人都是质量专家，首先从熟悉流程、了解规范、掌握标准开始。Page 14B型拼装机柜电源柜电源端子配置情况1、电源柜电源端子数量：现在网上运行的B型拼装机柜电源柜的电源端子多为双30路端子（特殊情况也有只配单30路端子的）；2、电源端子的额定电流：63A、32A、20A；根据

13、用户方的需求及电源柜的型号不同，所配套的电源端子的额定电流也有所不同（如：PD481300-32/63DEP电源柜的电源端子数量为：双30路，电源端子的额定电流：双10路63A、双20路32A）；注：工程中使用电源端子时，设备的需求电流与电源柜电源端子额定电流必须匹配。（电流过小时设备无法加电；电流过大时设备一旦出现问题电源端子不能发挥保护的功能）。HUAWEI TECHNOLOGIES CO., LTD.HUAWEI Confidential 我们的目标是：人人都是质量专家，首先从熟悉流程、了解规范、掌握标准开始。Page 15lB型拼装机柜电源柜电源连接方法型拼装机柜电源柜电源连接方法lB型拼装机柜电源柜电源线安装规范型拼装机柜电源柜电源线安装规范lB型拼装机柜电源柜电源线的走线及布放型拼装机柜电源柜电源线的走线及布放我们的目标是：人人都是质量专家，首先从熟悉流程、了解规范、掌握标准开始。HUAWEI TECHNOLOGIES CO., LTD.HUAWEI Confidential 我们的目标是：人人都是质量专家，首先从熟悉流程、了解规范、掌握标准开始。Page 16B型拼装机柜电源柜电源线的走线及布放（1）各机柜的电源线（已经按照不同颜色理
