理正计算结果

1、深基坑支护设计 1设计单位：X X X 设 计 院设 计 人：X X X设计时间：2016-04-20 15:09:13- 支护方案 -排桩支护- 基本信息 -内力计算方法增量法规范与规程建筑基坑支护技术规程 JGJ 120-99基坑等级一级基坑侧壁重要性系数01.00基坑深度H(m)12.000嵌固深度(m)12.650桩顶标高(m)-1.000桩截面类型圆形 桩直径(m)0.800桩间距(m)1.200混凝土强度等级C30有无冠梁 有 冠梁宽度(m) 1.000 冠梁高度(m) 0.800 水平侧向刚度(MN/m) 9.956放坡级数 1超载个数 2支护结构上的水平集中力0- 放坡信息 -

2、坡号台宽(m)坡高(m)坡度系数11.0001.0001.000- 超载信息 -超载类型超载值作用深度作用宽度距坑边距形式长度序号 (kPa,kN/m)(m)(m)(m) (m)120.0000.00030.0006.000-235.0000.0004.0002.000- 附加水平力信息 -水平力作用类型水平力值作用深度是否参与是否参与序号 (kN)(m)倾覆稳定整体稳定- 土层信息 -土层数 5坑内加固土 否内侧降水最终深度(m)12.500外侧水位深度(m)12.500内侧水位是否随开挖过程变化否内侧水位距开挖面距离(m)-弹性计算方法按土层指定弹性法计算方法m法- 土层参数 -层号土类名

3、称层厚重度浮重度粘聚力内摩擦角 (m)(kN/m3)(kN/m3)(kPa)(度)1杂填土2.2818.6-16.009.002淤泥质土10.0018.0-0.0016.003粉土1.0018.68.68.0026.004淤泥质土8.0018.08.0-5粘性土10.0018.38.3-层号与锚固体摩粘聚力内摩擦角水土计算方法m,c,K值抗剪强度 擦阻力(kPa)水下(kPa)水下(度) (kPa)116.0-m法2.32-212.0-m法3.52-340.06.0020.00分算m法6.60-412.05.0013.00合算m法2.58-550.012.0020.00合算m法7.20- 支锚

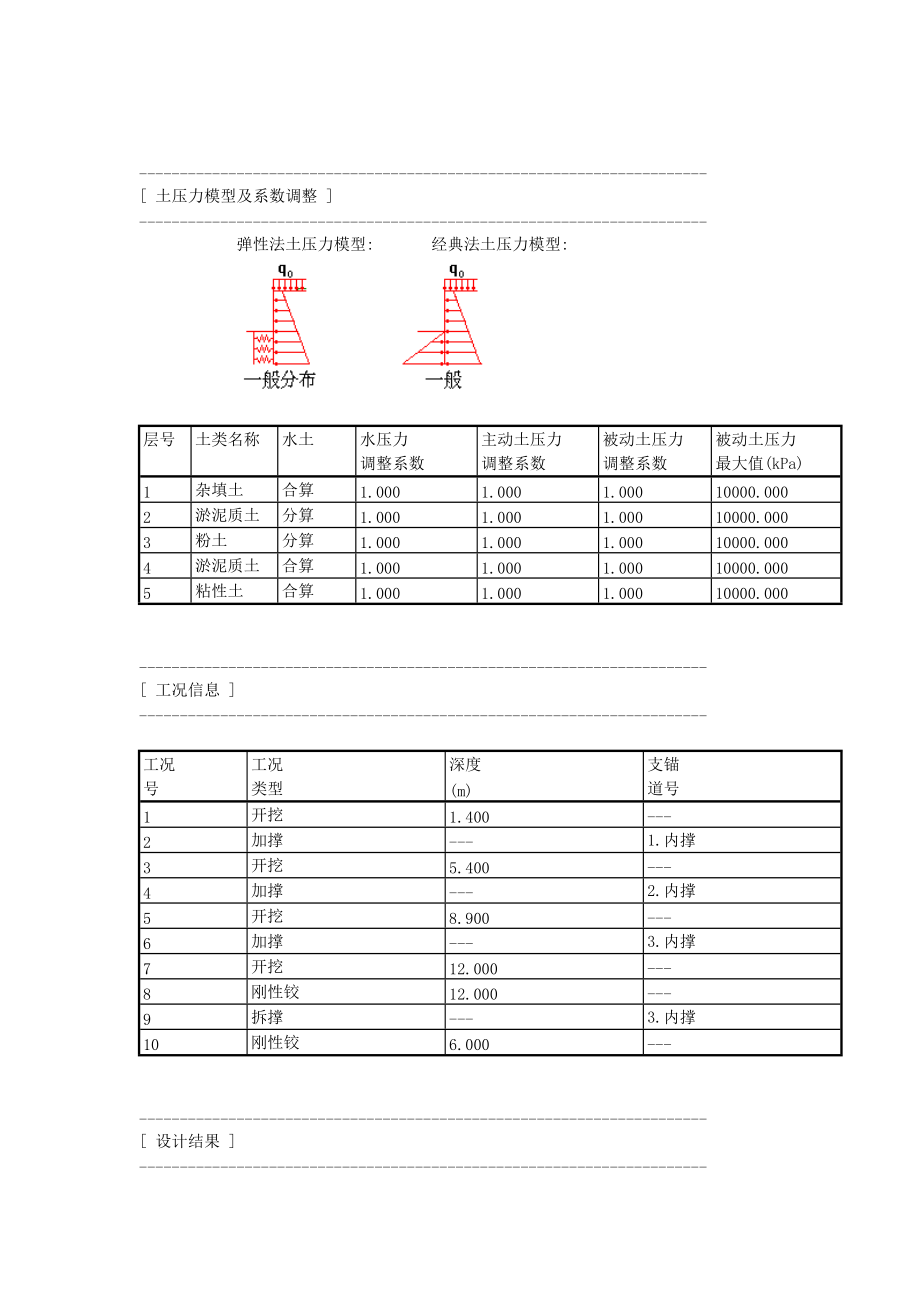

4、信息 -支锚道数3支锚支锚类型水平间距竖向间距入射角总长锚固段道号 (m)(m)(°)(m)长度(m)1内撑10.0001.200-2内撑10.0004.000-3内撑10.0003.500-支锚预加力支锚刚度锚固体工况锚固力材料抗力材料抗力道号(kN)(MN/m)直径(mm)号调整系数(kN)调整系数10.0077.00-2-2000.001.0020.0077.00-4-2000.001.0030.0077.00-69-2000.001.00- 土压力模型及系数调整 -弹性法土压力模型:经典法土压力模型:层号土类名称水土水压力主动土压力被动土压力被动土压力 调整系数调整系数调整系

5、数最大值(kPa)1杂填土合算1.0001.0001.00010000.0002淤泥质土分算1.0001.0001.00010000.0003粉土分算1.0001.0001.00010000.0004淤泥质土合算1.0001.0001.00010000.0005粘性土合算1.0001.0001.00010000.000- 工况信息 -工况工况深度支锚号类型(m)道号1开挖1.400-2加撑-1.内撑3开挖5.400-4加撑-2.内撑5开挖8.900-6加撑-3.内撑7开挖12.000-8刚性铰12.000-9拆撑-3.内撑10刚性铰6.000- 设计结果 - 结构计算 -各工况：内力位移包络图

6、：地表沉降图：- 冠梁选筋结果 - 钢筋级别选筋As1HRB4002E20As2HRB4004E20As3HRB400E14100- 环梁选筋结果 - 钢筋级别选筋As1HRB4001E18As2HRB4003E18As3HPB235d12100- 截面计算 - 截面参数 桩是否均匀配筋 是 混凝土保护层厚度(mm)50桩的纵筋级别HRB335桩的螺旋箍筋级别HRB335桩的螺旋箍筋间距(mm)150弯矩折减系数0.85剪力折减系数1.00荷载分项系数1.25配筋分段数一段各分段长度(m)23.65 内力取值 段内力类型弹性法经典法内力内力号 计算值计算值设计值实用值基坑内侧最大弯矩(kN.m

7、)1197.401897.481272.241272.241基坑外侧最大弯矩(kN.m)442.951694.15470.63470.63最大剪力(kN)501.84530.36627.30627.30段选筋类型级别钢筋实配计算面积号 实配值(mm2或mm2/m)1纵筋HRB40021E321688912831箍筋HRB400E1415020531499 加强箍筋HRB400E142000154- 整体稳定验算 -计算方法：瑞典条分法应力状态：总应力法条分法中的土条宽度: 0.40m滑裂面数据整体稳定安全系数 Ks = 1.445圆弧半径(m) R = 22.537圆心坐标X(m) X = -

8、1.625圆心坐标Y(m) Y = 9.756- 抗倾覆稳定性验算 -抗倾覆安全系数:Mp被动土压力及支点力对桩底的抗倾覆弯矩, 对于内支撑支点力由内支撑抗压力 决定;对于锚杆或锚索，支点力为锚杆或锚索的锚固力和抗拉力的较小值。Ma主动土压力对桩底的倾覆弯矩。注意：锚固力计算依据锚杆实际锚固长度计算。 工况1： 注意：锚固力计算依据锚杆实际锚固长度计算。 序号支锚类型材料抗力(kN/m)锚固力(kN/m) 1 内撑 0.000 - 2 内撑 0.000 - 3 内撑 0.000 - Ks = 2.401 >= 1.200, 满足规范要求。 工况2： 注意：锚固力计算依据锚杆实际锚固长度计

9、算。 序号支锚类型材料抗力(kN/m)锚固力(kN/m) 1 内撑 200.000 - 2 内撑 0.000 - 3 内撑 0.000 - Ks = 2.569 >= 1.200, 满足规范要求。 工况3： 注意：锚固力计算依据锚杆实际锚固长度计算。 序号支锚类型材料抗力(kN/m)锚固力(kN/m) 1 内撑 200.000 - 2 内撑 0.000 - 3 内撑 0.000 - Ks = 1.520 >= 1.200, 满足规范要求。 工况4： 注意：锚固力计算依据锚杆实际锚固长度计算。 序号支锚类型材料抗力(kN/m)锚固力(kN/m) 1 内撑 200.000 - 2 内撑

10、 200.000 - 3 内撑 0.000 - Ks = 1.659 >= 1.200, 满足规范要求。 工况5： 注意：锚固力计算依据锚杆实际锚固长度计算。 序号支锚类型材料抗力(kN/m)锚固力(kN/m) 1 内撑 200.000 - 2 内撑 200.000 - 3 内撑 0.000 - Ks = 1.059 < 1.200, 不满足规范要求! 工况6： 注意：锚固力计算依据锚杆实际锚固长度计算。 序号支锚类型材料抗力(kN/m)锚固力(kN/m) 1 内撑 200.000 - 2 内撑 200.000 - 3 内撑 200.000 - Ks = 1.173 < 1.

11、200, 不满足规范要求! 工况7： 注意：锚固力计算依据锚杆实际锚固长度计算。 序号支锚类型材料抗力(kN/m)锚固力(kN/m) 1 内撑 200.000 - 2 内撑 200.000 - 3 内撑 200.000 - Ks = 0.826 < 1.200, 不满足规范要求! 工况8： 注意：锚固力计算依据锚杆实际锚固长度计算。 序号支锚类型材料抗力(kN/m)锚固力(kN/m) 1 内撑 200.000 - 2 内撑 200.000 - 3 内撑 200.000 - Ks = 0.826 < 1.200, 不满足规范要求! 工况9： 注意：锚固力计算依据锚杆实际锚固长度计算。

12、 序号支锚类型材料抗力(kN/m)锚固力(kN/m) 1 内撑 200.000 - 2 内撑 200.000 - 3 内撑 0.000 - Ks = 0.712 < 1.200, 不满足规范要求! 工况10： 注意：锚固力计算依据锚杆实际锚固长度计算。 序号支锚类型材料抗力(kN/m)锚固力(kN/m) 1 内撑 200.000 - 2 内撑 200.000 - 3 内撑 0.000 - Ks = 0.712 < 1.200, 不满足规范要求! - 安全系数最小的工况号：工况10。 最小安全Ks = 0.712 < 1.200, 不满足规范要求!- 承压水验算 -式中Pcz基坑开挖面以下至承压水层顶板间覆盖土的自重压力(kN/m2); Pwy承压水层的水头压力(kN/m2); Ky抗承压水头的稳定性安全系数，取1.5。Ky = 108.60/80.00 = 1.35 >= 1.05基坑底部土抗承压水头稳定!- 嵌固深度计算 -嵌固深度计算参数：抗渗嵌固系数1.200整体稳定分项系数1.300圆弧滑动简单条分法嵌固系数1.100嵌固深度考虑支撑作用嵌
