建筑行业乐山时代广场（三期）消防工程施工组织设计方案

1、精品范文模板 可修改删除撰写人：_日 期：_消防工程施工构造打算技巧标文件一、 工程简介：乐山时期广场（三期）工程树破范围年夜、质量标准高、工期恳求紧，是乐山迄今范围最年夜、楼层最多、层次最高的年夜众商务楼。“乐山时期广场（三期）工程构造打算”是本着争创一流质量、一流工期，为企业赢声誉的指点思维体例而成的。构造打算中的总体安排，既是上述指点思维的表达，又契合工程实践跟企业近况，因而存在较高的施行牢靠性。构造打算在全部施工中，制造性地履行应用了新的进步的“年夜节拍场衡流水”施工构造方法，并缭绕这一新方法，提出了多种新的施工工艺。构造打算在各工种穿插施工中，履行方块进度构造法，实现平面、平面的穿插

2、共同，在时刻、空间上施行一致次序操纵。构造打算在质量操纵上，施行多级质量操纵，并实现全过程、全地区，即时刻、空间上全方位的质量操纵。构造打算还存在以下特色：1 针对性强。构造打算中提出的打算、方法与方法详细并有效，因而施工过程中能实现无效操纵，方法打算的兑现率特别高。2 进步性清楚。在全部施工过程中，履行跟应用国际进步的施工新技巧、新工艺、质量保障的著名品牌产物。3 时效性好。按照构造打算中提出的总体安排跟实现总体安排的种种打算跟构造方法进展施工，将获得特别好的后果。工程概述123 树破所在：乐山市市中区柏杨路与凤凰路交汇处4 工程性子：商务楼5 树破范围及技巧目的：总修建面积56899m2修

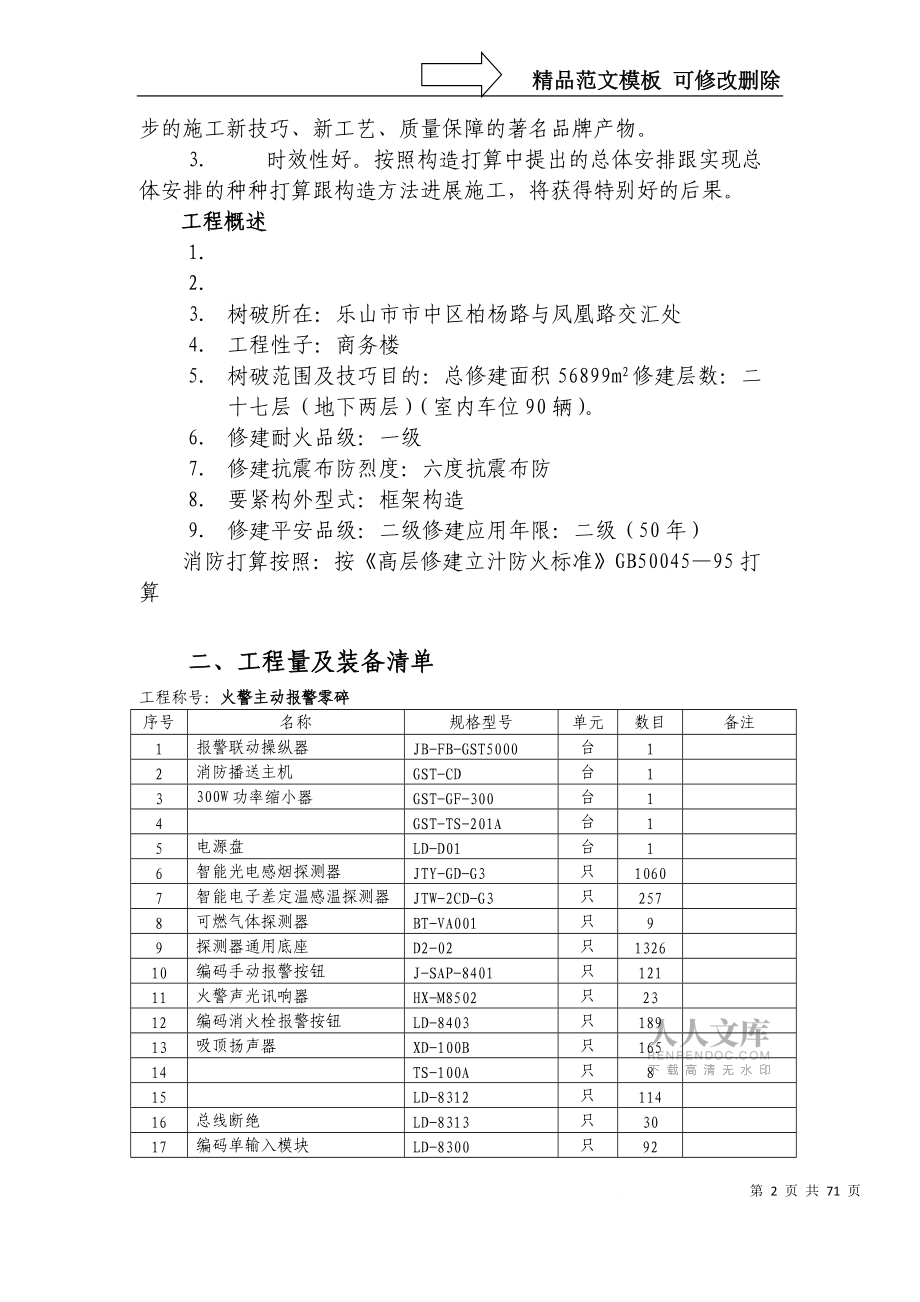

3、建层数：二十七层（地下两层）（室内车位90辆）。6 修建耐火品级：一级7 修建抗震布防烈度：六度抗震布防8 要紧构外型式：框架构造9 修建平安品级：二级修建应用年限：二级（50年）消防打算按照：按高层修建立汁防火标准GB5004595打算二、工程量及装备清单工程称号：火警主动报警零碎序号名称规格型号单元数目备注1报警联动操纵器JB-FB-GST5000台12消防播送主机GST-CD台13300W功率缩小器GST-GF-300台14GST-TS-201A台15电源盘LD-D01台16智能光电感烟探测器JTY-GD-G3只10607智能电子差定温感温探测器JTW-2CD-G3只2578可燃气体探测

4、器BT-VA001只99探测器通用底座D2-02只132610编码手动报警按钮J-SAP-8401只12111火警声光讯响器HX-M8502只2312编码消火栓报警按钮LD-8403只18913吸顶扬声器XD-100B只16514TS-100A只815LD-8312只11416总线断绝LD-8313只3017编码单输入模块LD-8300只9218编码单输入/单输入模块LD-8301只35819单切换模块LD-8302只1520双举措切换模块LD-8302A只8821转换接口模块LD-8302C只8722编码双输入/双输入模块LD-8303只8923编码播送模块LD-8305只2924LD-83

5、04只3725编码火警表现灯(表现楼层)LD-8314m3626金属线槽400×100m10527金属线槽600×200只5028接线端子箱LD-JX100m2929操纵电缆KVV-06/IKV5×m476530PVC阻燃管16m1497531PVC阻燃管20m487632铜芯绝缘导线RVVP2×m201233铜芯绝缘导线ZRVS2×m2399034金属波浪软管15m216335防火涂料kg13536铜芯绝缘导线ZR-BV6mm2m247037铜芯绝缘导线ZR-BV4mm2m293738钢管DN25m86239气体灭火操纵盘LD-QKP06/0

6、2台140气体灭火终端模块LD-8329只141气体喷洒唆使灯LD-8317A只342紧迫启动/停顿按钮LD-8318A只2工程称号：主动喷淋灭火零碎序号称号规格型号单元数目备注1喷淋泵XBD13.3/30-（1）125×7台22喷淋泵操纵配电屏75KW台13缓闭消声止回阀H44H-25DN125个24消防止回阀Z-HH41X-DN100个15消防闸阀DN300个26消防闸阀DN125个47消防闸阀DN100个38旌旗灯号蝶阀DN150个379消防蝶阀D72X-16-DN150个310泄压阀DN100个211过滤器DN150个612柔性橡胶讨论DN125个413末了试水装置DN25个

7、3714主动排气阀DN15个615水流唆使器DN150个3716湿式报警装置DN150套617消防水泵接合器SQS100-B套218喷头ZSTX15/68个51319喷头ZSTD15/68个412820集热板2个51321法兰片43622法兰片1623减压阀DN150个524无缝钢管DN300m1225热镀锌钢管DN150m26热镀锌钢管DN100m27热镀锌钢管DN80m28热镀锌钢管DN70m29热镀锌钢管DN50m30热镀锌钢管DN40m31热镀锌钢管DN25m32型钢(角钢、圆钢等)kg工程称号：消火栓零碎序号名称规格型号单元数目备注1消火栓泵XBD12.4/40-（1）150

8、5;6台22消火栓泵操纵配电屏75KW台13缓闭消声止回阀H44H-25DN150个24倒流止回阀DN200个25泄压阀DN100个26柔性橡胶讨论DN150个47消防止回阀DN150个18消防闸阀DN200个29消防闸阀DN150个510消防闸阀DN100个311法兰减压阀DN150个212消防蝶阀D72X-16DN150个813消防蝶阀D72X-16DN100个6814消防水泵接合器SQS100-B套615主动排气阀DN15个616室外消火栓套317室内消火栓SG24A65/P套20618试验栓(含压力表)DN65只119减压孔板个6620法兰DN100片30021法兰DN150片3422

9、法兰DN200片823无缝钢管219×6m28024热镀锌钢管DN150m55525热镀锌钢管DN100m136126热镀锌钢管DN65m34727型钢(角钢、圆钢等)kg序号称号规格型号单元数目备注1手堤式干粉灭火器:MFCA4具5462灭火器箱4×2具装只1413灭火器箱4×2具装只66工程称号:MFCA灭火器工程称号:二氧化碳(CO2)主动灭火零碎序号名称规格型号单元数目备注1瓶架ZEZJ组25270L灭火剂瓶组ZEEP-45组23370L启动瓶组ZEEP-45组24掉重报警装置SZP-20只15掉重报警装置SZP-10只16液体单向阀DFY只257选择阀6

10、0mmZEXF-65只28气体单向阀DFQ只59压力讯号器ZETY只210高压软管ZERG条251165mm集流管ZEJG-65组2512平安阀GAF只113称重装置ZECZ组2514操纵气管ZEQG组2515全吞没喷嘴ETY只1416选择阀出口件DN65套217镀锌无缝钢管DN20m2118镀锌无缝钢管DN32m19镀锌无缝钢管DN40m20镀锌无缝钢管DN65m工程称号:防火卷帘门序号名称规格型号单元数目备注1门片m32电机台923操纵箱个924电磁阀只925喷头个7366按钮盒只1847静电喷塑m2三、施工构造打算为搞好乐山时期广场（三期）工程消防分项零碎工程的施工，片面贯彻落施行工企业

11、ISO9001：2000系统，保障工程的顺遂施行，确保质量，保障工期，美满地实现全部工程。我们按照贵单元供应的重庆惠庭都会修建打算事件所的打算打算，特制订以下施工构造打算打算，并严峻按此打算履行。(一)工程治理班子及职责构造构造图如下：工程治理职员设置(附证件)序号拟任职务姓名职称1工程司理初级工程师2工程副司理(技巧担负人)初级工程师3电专业技巧担负人工程师4水专业技巧担负人工程师5质检员工程师6平安员工程师7材料员助工8材料员助工9施工工长助工10施工工长助工11施工工长助工12施工工长助工工程司理技巧担负人材料供应部技巧部核算部施工队长平安员材料员后勤处综合处公司现场平安督工组其余焊工组

12、电工组质量治理施工治理职责在工程施工阶段，公司构成一个专门的工程组，对任务时刻、苏息规律一致治理；工地成员一致着装，佩带工牌，并签订平安义务书。那个工程组的构成及职责范畴如下：1、 工程司理：职责：担负全部工程的零碎治理，职员调理，技巧援助，和谐与甲方及其余治理部分的关联，签送工程联络单，构造任务职员体例全部工程的过程打算表，指点现场工程职员施工。工程终了后构造有关职员进展最初的验收。2、 质量治理职责：担负工程施工中各个工种、各个工序的工程质量全部工程的质量治理，监视各部分的质量落实情况；并参加甲方、监理的与本工程有关的隐蔽工程验出任务。3、 施工工长：职责：担负工程施工中各个工种、各个工序

13、的工程质量全部工程的质量治理。担负施工现场的施工及施工职员的安排，带着施工职员标准施工，作好施工记载，担负工程中的详细技巧征询题的处置，向工程司理及公司报告施工实近况况，具名担负。4、 材料供应部：按照施工工程进度，施工工长提出材料及东西等推销恳求、交工程司理同意，填写材料申购单，交公司推销或现场推销。5、 技巧部：担负施工图纸技巧交底，经工程司理、施工工长外部交底，确保工期及施工进度。6、 核算部；担负施工过程变动，开工核算工程量及开工图纸的绘制，实现开工决算，此任务由工程主管、工程司理及施工队长实现。7、 材料员：担负施工过程所有技巧材料、图纸、任务联络函、隐蔽工程记载、质量评定表、监理会

14、议纪要、施工记载内容等相关文件汇总分类。8、 平安员：担负工程施工现场、生涯区等临时用电的保护，机电装备平安标准操纵等进展准时反省，觉察隐患实时改正，催促施工职员平安施工。担负施工过程的平安消费，制订平安治安条例，加强平安培训，确保规律严正，平安年夜计。9、 后勤处：担负现场施工职员的生涯等方面的效劳后勤。10、 综合处：和谐各部分各职员之间的关联及现场其余情况。(二)、施工共同及保障方法在该项工程的施工过程中，为保障工程的进度跟质量，我们积极与甲方施工治理职员共同，以保障甲方的恳求一如既往掉掉落贯彻。同时能实时处置施工过程中施工前提缺乏的征询题。1、必备的施工前提：A、 甲方指派专人担负与我

15、方协谐跟共同；B、 甲方供应现场施工电源、水源跟其余需要的施工前提（三通一平）。C、 我方在接到甲方出场施工告诉跟现场前提存在的情况下，三天内出场施工，施工材料进入施工园地。2、与装潢的共同：要紧是房间及平面安排、室内装修及外型的构成情况，这将阻碍到管网的标高跟探头、喷淋头的安排。3、与电气装置的共同：装置公司须供应电源操纵箱能源操纵箱、水泵操纵箱接线方法。4、与其余施工方的连接共同：我们在施工时期遵从甲方一致安排，作好与其余工程施工方的互相连接任务，零碎地制订工程分项进度，公正地安排各个工种与边沿工程的技巧接口，把本工程施工治理片面推向迷信化、零碎化、范围化、文化化。5、施工时期，由于甲方缘

16、故或其余呈现打算打算的变动或应用材料方面的变动的，我方现场工程主管会积极与甲方联络，实时把甲方的看法跟建议转告工程司理，并实时作出变动打算图跟变动说明，待甲方具名承认后，我方进展变动施工。(三)、施工工艺及成品保护方法针对本工程消防零碎的详细情况，提出以下的总体施工打算：火警主动报警零碎装置1 范畴地下二层及地上二十七层的火警主动报警零碎及联动零碎装置。2 施工预备2.1接到施工义务后，起首应对图纸进展会审，同时熟习构造图、修建图、装修图及其余专业的有关图纸，寻到阻碍施工的打算征询题构造打算交底，处置打算施工方面存在的征询题，操持好技巧变卦卡颈项，断定施工方法跟装备响应的苏息力、装备、材料、机

17、具等。同时装备配套的生涯、消费临时装备。2.2要紧装备材料：2.2.1一般火警主动报警零碎的要紧装备材料选用应契合6-1“消防工程装置的通用恳求”的有关内容。2.2.2要紧装备（见图6-1）图6-1地区火警报警操纵器；会合报警操纵装备；消防核心操纵装备；图象表现与打印操纵装备；消防范用电源；火警探测器（感烟、感温、燃气等）；手动火警报警按钮；声光表现报警器；种种模块（中继器）；种种联动操纵及旌旗灯号反响装备；消防播送装备。2.2.3一般常用的材料：管材、型钢、线槽、电线、电缆、金属软管、防火涂料、异型塑料管、阴燃塑料管、接线盒、管箍、根母、护口、管卡子、焊条、氧气、乙炔、钢丝、铅丝、防锈漆、收

18、缩螺栓、胀塞、成套螺丝、焊油、焊锡、电池、机油、锯条、暗号笔、绑带等。2.3要紧机具：2.4苏息力装备：按照工程工期恳求，公正安排施工进度跟苏息力打算，做到保工期、保质量、保平安、装备的施工员、电工、焊工等应持证上岗。2.5编写施工打算跟技巧交底，构造施工职员按照工程特色进展交底跟培训，使每个操纵者应熟知技巧、质量、平安消防的恳求。2.6应按打算恳求，在施工现场装备应用的堆积标准、图册、工艺恳求、质量、表格及种种有关文件。3施工工艺3.1工艺流程：钢管内导线敷设线槽配线火警主动报警装备装置调试检测验收交付应用钢管跟金属线槽装置3.2钢管跟金属线槽装置要紧恳求：3.2.1出场管材、型钢、金属线槽

19、及其附件应有材质证明或及格证，并应反省质量、数目、规格型号能否与恳求相契合，填写反省记载。钢管恳求壁厚平均，焊缝平均，无劈裂跟砂眼棱刺，无凹扁景象，镀锌层表里平均完事无损。金属线槽及其附件，应采纳通过镀锌处置的定型产物。线槽表里应光滑平坦。无棱刺不该有歪曲翅边等变形景象。3.2.2配管前应按照打算、厂家供应的种种探测器、手动报警器、播送喇叭等装备的型号、规格，选定接线盒，使盒子与所装置的装备配套。3.2.3电线保护管碰到以下情况之一时，应在便于穿线的地位增设接线盒：管路长度超越30m，无曲折时；管路长度超越20m，有一个曲折时；管路长度超越15m，有二个曲折时；管路长度超越8m，有三个曲折时。

20、3.2.4电线保护管的曲折处不该有折皱、凹陷裂痕，且弯扁水平不该年夜于管外径的10%。3.2.5明配管时曲折半径不宜小于管外径的6倍，暗配管时曲折半径不该小于管外径的6倍，当埋于地下或混凝土内时，其曲折半径不该小于管外径的10倍。3.2.6当管路暗配时，电线保护管宜沿近来的线路敷设并应增加曲折。埋入非熄灭休的修建物、修建物内的电线保护管与修建物、修建物墙面的间隔不该小于30mm。金属线槽跟钢管明配时，应按打算恳求采纳防火保护方法。3.2.7电线保护管不宜穿过装备或修建、修建物的根底，当必需穿过期应采纳保护方法，如采纳保护管等。3.2.8水平或垂直敷设的明配电线保护管装置赞同偏向1.5%，全长偏

21、向不该年夜于管内径的1/2。3.2.9敷设在多尘或潮湿场合的电线保护管，管口及其各连接处均应密封处置。3.2.10管路敷设通过修建物的变形缝（包含沉落、伸缩缝、抗震缝等）时应采纳弥补方法。如图6-2a、6-2b、6-2c。3.2.11明配钢管应陈列划一，结实点间距应平均，钢管卡间的最年夜间隔如表6-1，管卡与终端、弯头中点、电气器具或盒（箱）边沿的间隔宜为0.150.5m。钢管管卡间的最年夜间隔（m）表6-1敷设方法钢管品种钢管直径15202532405065以上吊架、支架或沿墙敷设厚壁钢管薄壁钢管3.2.12吊顶内敷设跟管路宜采纳单独的卡具吊装或支撑物结实，经装修单元赞同，直径20mm及以下

22、钢管可结实在吊杆或主龙骨上。3.2.13暗配管在不吊顶的情况下，探测器在盒的地位确实是装置探头的地位，不克不及调剂，因而恳求断定盒的地位应按探测器装置恳求定位。3.2.14明配管应用的接线盒跟装置消防装备盒应采纳明装式盒。3.2.15钢管装置敷设进入箱、盒，表里均应有根母锁紧结实，内侧装置护口。钢管进箱盒的长度以带满护口贴进根母为准。3.2.16箱、线槽跟管应用的支撑件宜应用预埋螺栓、收缩螺栓、胀管螺钉、预埋铁件、焊接等方法结实，严禁应用木塞等。应用胀管螺钉、收缩螺栓结实时，钻孔规格应与胀管相配套。3.2.17种种金属构件、接线盒、箱装置孔不克不及应用电、气焊割孔。3.2.18钢管螺纹连接时管

23、端螺纹长度不该小于管讨论长度的1/2，连接后螺纹宜外露23扣，螺纹外表应光滑无缺损。3.2.19镀锌钢管应采纳螺纹连接或套管稳固螺钉连接，不该采纳熔焊连接，免得毁坏镀锌层。3.2.20配管及线槽装置时应思索差异零碎、差异电压、差异电流类不的线路，不该穿于统一根管内或线槽同槽孔洞。3.2.21配管跟线槽装置时应思索横向敷设的报警零碎的传输线路如采纳穿管布线时，差异防火分区的线路不该穿入统一根管内，但探测器报警线路假设采纳总线投制时不受此限度。3.2.22弱电线路的电缆竖井应与强电线路的竖井分不设置，假设前提限度适用统一竖井时，应分不安排在竖井的两侧。3.2.23在修建物的顶棚内必需采纳金属管、金

24、属线槽布线。3.2.24钢管敷设与热水管、蒸汽近同侧敷设时应敷设在热水管、蒸汽管的下面。有艰辛时可敷设在其下面，互相间净间隔不该小于以下数值：3.2.24.1当管路敷设在热水管下面时0.20m，下面时为0.3m，当管路敷设在蒸汽管下面时为0.5m，下面时为1m。3.2.24.2当不克不及满意不述恳求时应采纳隔热方法。对有保温方法的蒸汽管上、下净距可减至0.2m。3.2.25钢管与其余管道如水管对等净距不该小于0.10m。当与水管同侧敷设时宜敷设在水管下面（不包含可燃气体及易燃液体管道）。当管路穿插时刻隔不宜小于响应上述情况的平行净距。3.2.26线槽应敷设在单调跟不易受机器操纵的场合。3.2.

25、27线槽敷设宜采纳单独卡具吊装或支撑物结实，吊杆的直径不该小于6mm，结实支架间距一般不该年夜于11.5m，在收支接线盒、箱、柜、转角、转弯跟弯形缝两头及丁字讨论的三端0.5m以内，应设置结实支撑点。3.2.28线槽接口应平直、严密，槽盖应完好、平坦、无翘角。3.2.29结实或连接线槽的螺钉或其余稳固件紧固后其端都应与线槽内外表光滑相接，即螺母放在线槽壁的外侧，紧固时配齐平垫跟弹簧垫。3.2.30线槽的出线口处转角、转弯处应地位精确、光滑、无毛刺。3.2.31线槽敷设应平直划一，水平跟垂直赞同偏向为其长度的2%，且全长赞同偏向为20mm，并列装置时槽盖应便于开启。3.2.32金属线槽的连接处不

26、该在穿过楼板或墙壁等处进展。 金属管或金属线槽与消防装备采纳金属软管跟可挠性金属管作跨接时，其长度不宜年夜于2m，且应采纳卡具结实，具结实点间距不该年夜于0.5m，且端头用锁母或卡箍结实，并按规则接地。3.2.34消防装备与管线的任务接地、保护地应按打算跟有关标准、文件恳求施工。3.3钢管内绝缘导线敷设跟线槽线恳求：3.3.1出场绝缘导线的操纵电缆的规格型号、数目、及格证等应契合打算恳求，并实时填写出场材料反省记载。3.3.2火警主动报警零碎传输线路，应采纳铜芯绝缘线或铜芯电缆，其电压品级不该低于交换250V，最好选用500V，以进步绝缘跟抗烦扰才能。3.3.3为满意导线跟电缆的机器

27、强度恳求，穿管敷设的绝缘导线，线芯截面最小不该小于1mm222.3.3.4穿管绝缘导线或电缆的总面积不该超越管内截面积的40%，敷设于封锁式线槽内的绝缘导线或电缆的总面积不该年夜于线槽的净截面积的50%。3.3.5导线在管内或线槽内，不该有讨论或扭结。导线的讨论应在接线盒内焊接或压接。3.3.6差异零碎、差异电压、差异电流类不的线路不该穿在统一根管内或线槽的统一槽孔内。3.3.7横向敷设的报警零碎传输线路假设采纳穿管布线时，差异防火分区的线路不宜穿入统一根管内。采纳总线制不受此限度。3.3.8火警报警器的传输线路应选择差异色彩的绝缘导线，探测器的“+”线为白色，“-”线应为蓝色，其余线应按照差

28、异用途采纳其余色彩区分。但统一工程中一样用途的导线色彩应分歧，接线端子应有标号。3.3.9导线或电缆在接线盒、伸缩缝、消防装备等处应留有充足的余量。3.3.10在管内或线槽内穿线应在修建物抹灰及空中工程终了落后展。在穿线前应将管内或线槽内的积水及杂物去除洁净，管口带上护口。3.3.11敷设于垂直管路中的导线，截面积为50mm2以下时，长度每超越30m应在接线盒处进展结实。3.3.12现在我国的消防奇观展开特别快，应用总线制线路操纵的特别多，对线路敷设长度，线路电阻均有恳求，施工时应严峻按厂家技巧材料恳求来敷设线路跟接线。3.3.13导线连接的讨论不该添加电阻值，受力导线不该落代原机器强度，亦不

29、克不及落低原绝缘强度，为满意不述恳求，导线连接时应采纳下述方法：3.3.13.1塑料导线4mm2以下时一般应应用盘剥钳盘剥掉落导线绝缘层，假设有编织的导线应用电工刀剥去外层编织层，并留有约12mm的绝缘台，线芯长度随接线方法跟恳求的机器强度而定。3.3.13.2导线绝缘台并齐合拢，在距绝缘台约12mm处用此中一根线芯在另一根线芯围绕57圈后剪断，把余头并齐折回压在围绕线上，并进展涮锡处置。22、4mm2的24根导线的连接。其操纵方法是：将导线绝缘层剥去1013mm（按帽的型号决议），去除氧化物，按规则选用恰当的压线帽，将线芯拔出压线帽的压接纳内，假设填不实，可将线芯折回首（剥长更加），填满为止

30、。线芯插终究后，导线绝缘层应与压接纳的管口平齐，并包在帽壳内，而后用公用接钳压实即可。如表62、63。3.3.13.4多股铜芯软线用螺丝压接时,应将软线芯扭紧做成眼圈状，或采纳小铜鼻子压接，涮锡涂净后将其压平再用螺丝加垫紧结实。3.3.13.5铜单股导线与针孔式接线桩连接（压接），要把连接的导线的线芯拔出接线桩头针孔内，导线裸显露针也12mm，针孔年夜于线芯直径1倍时，需求折回首拔出压接。假设是多股软铜丝，应扭紧涮锡，擦洁净再压接。如图64。LC平安型压线帽表6-2压线管内导线规格(mm2)色不配用压线帽型号线芯进入压接纳削线L(mm)压线管内加压所需空虚线芯总根数组合打算实际任务线芯根数BV

31、(铜芯)导线根数2341-2黄YMT-113444323436-31242121白YMT-2156452464534-1-8242234322112红YMT-3184445644923456449234绿YMT-118444234图6-33.3.13.6导线连接的包扎：选用橡胶（或塑料）绝缘带从导线讨论始真个残缺绝缘层开始，围绕12个绝缘带幅宽度，再以半幅度堆叠进展围绕。在包扎过程中应尽可以的收紧绝缘带。最初在绝缘层上围绕12圈后，再进展回缠。而后再用黑胶布包扎，包含扎时要连接好，以半幅宽渡过压边进展围绕，同时在包扎过程收紧胶布，导线讨论处两头用黑胶布封严密。3.3.14导线敷设连接实现后，应

32、进展反省，无误后采纳500V、量程为0500M的兆欧表，对导线之间、线对地、线对屏障层等进展摇测，其绝缘电阻值不该低20M。留意不克不及带着消防装备进展摇测。动摇速率应保持在120r/min阁下，读数时应采纳1分钟后的读数为宜。3.4火警主动报警装备装置恳求：3.4.1进厂火警主动报警装备应按照打算图纸的恳求，对型号、数目、规格、品行、外表等进展反省，并供应给国度消防电子产物本钱，质量监视检测核心无效的检测测验及格的讲演，及其余有关装置接线恳求的材料，同时与供应装备的单元操持进厂装备反省手续。3.4.2点型火警探测器、气体火警探测器、红外光束火警探测器的装置恳求：3.4.2.1感烟感温探测器的

33、保护面积跟保护半径应契合恳求，见表63。感烟、感温探测器的保护面积跟保护半径收讲演表6-3火警探测器的品种地面面积S（m2）房间高度h（m）探测器的保护面积A跟保护半径R屋顶坡度ØØ15。15<Ø30。Ø>30。A（m2）R(m)A（m2）R(m)A（m2）R(m)感烟探测器S80h12808080S>806<h1280100120h66080100感温探测器S30h8303030S>30h82030403.4.2.2感烟感温探测器的装置间距不该超越图6-5中的极限曲线1-D11（含D9，）所规则的范畴，并由探测器的保护面积

34、A跟保护半径R断定探测器的装置间距的极限曲线。图6-53.4.2.3一个探测器区内需设置的探测器数目应按下式盘算：N式中NSAK一个探测地区内所需设置的探测器数目（只），并取整数。一个探测地区的面积（m2）；一个探测器的保护面积（m2）；修正系数，重点保护修建取0.70.9，其余取1.0。3.4.2.4在顶棚内设置感烟、感温探测器时，梁的高度对探测器装置数目阻碍。a梁突召盘棚高度小于200mm的顶棚上设置感烟、感温探测器时，可不思索对探测器保护面积的阻碍b当梁突召盘棚的高度在200mm600mm时，应按图6-6跟表6-4来断定梁的阻碍跟一只探测器能保护的梁间地区的个数。c当梁突召盘棚的高度超越

35、600mm，被梁隔绝的每个梁间地区应至少设置一只探测器。d当被梁隔绝地区面积超越一只探测器的保护面积时，应视为一个探测地区，盘算探测器的设置数目。按梁间地区面积断定一只探测器可以保护的梁间地区的个数表6-4探测器的保护面积A（m2）梁隔绝的梁间地区面积Q（m2）一只探测器保护的梁间地区的个数感温探测器20Q>128<Q126<Q84<Q6Q41234530Q>1812<Q189<Q126<Q9Q612345感烟探测器60Q>3624<Q3618<Q2412<Q18Q121234580Q>4832<Q4824&l

36、t;Q3216<Q24Q1612345图6-63.4.2.5当屋宇顶部有热屏障时，感烟探测器下外表至顶棚间隔应契合表6-5的规则。锯齿型屋顶跟坡度年夜于15。的人字型屋顶，应在每个屋脊入设置一排探测器，探测器下外表距屋顶最高处的间隔应契合表6-5的规则。感烟探测器下外表距顶棚（或屋顶）的间隔表6-5探测器的装置高度h(m)感烟探测器下外表距顶棚（或屋顶）的间隔d（mm）顶棚（或屋顶）坡度15。15。<30。>30。最小最年夜最水最年夜最小最年夜h6302002003003005006<h8702502504004006008<h101003003005005007

37、0010<h121503503506006008003.4.2.6探测器宜水平装置，如必需倾歪装置时，倾歪角不该年夜于45。图6-83.4.2.7房间被书架、装备或隔绝平分开，其顶部至顶棚或梁的间隔小于房间净高的5%时，那么每个被离隔的部分应设置探测器。3.4.2.8探测器四周0.5m内，不该有遮挡物，探测器至墙壁、梁边的水平间隔，不该小于0.5m。见图6-7。3.4.2.9探测器至空调送风口边的水平间隔不该小于1.5m，见图6-8，至少孔送风顶棚孔口的水平间隔不该小于0.5m。（是指在间隔探测器核心半径为0.5m范畴内的孔洞用非燃材料填实，或采纳类似的挡风方法）。3.4.2.10在宽度

38、小于3m的走道顶棚上设置探测器时，宜从中安排。感温探测器的装置间距不该超越10m，感烟探测器装置间距不该超越15m，探测器至端墙的间隔，不该年夜于探测器装置间距的一半。3.4.2.11在电梯井、升落机设置探测器时其地位宜在井道上方的机房顶棚上。3.4.2.12以下场合可不设火警探测器：a茅厕、浴室等潮湿场合b不克不及无效探测火警的场合c方便于应用、维修的场合（重点部位除外）3.4.2.13可燃气体探测器应在装置在气体轻易走漏出来，气体轻易流经的场合，及轻易滞留的场合，装置地位应按照被测气体的密度、装置现场气流偏向、温度等种种前提来断定。见图6-9。图6-9a密度年夜、比气氛重的气体，如液化石油

39、气应装置鄙人部，一般距地0.3m，且距气灶小于4mm的适外地位。b人工煤气密度小且比气氛轻，可燃气体探测器应装置在上方，距气灶小于8m的排气口旁边的顶棚上。如不排气口应装置在接近煤气灶梁的一侧，架高与探测器的关联见3.4.2.4条规则。c其余品种可燃气体，可按厂家供应的并经国度检测及格的产物技巧前提来断定其探测器的装置地位。3.4.2.14红外光束探测器的装置地位，应保障有充分的视声，收回的光束应与顶棚保持平行，阔别强磁场，防止阳光直射，底座应结实地装置在墙上，装置高度见图6-10。图6-103.4.2.15其余范例的火警探测器的装置恳求，应按打算跟厂家供应的技巧材料进展装置。3.4.2.16

40、探测器的底座应结实牢靠，在吊顶上装置时应先把盒子结实在主楷骨上或顶棚上生根作支架，其连接导线必需牢靠压接或焊接，当采纳焊接时不得应用带腐化性的助焊剂，外接导线应有0.15m的余量，入端处应有清楚标记。3.4.2.17探测器确认灯应面向便于职员不雅看的要紧进口偏向。3.4.2.18探测器底座的穿线孔宜封堵，装置时应采纳保护方法（如装上防护罩）。3.4.2.19探测器的接线应按打算跟厂家恳求接线，但“+”线应为白色，“-”线应为兰色，其余线按照差异用途采纳其余色彩区分，但统一工程中一样的导线色彩应分歧。3.4.2.20探测器的头在立即调试时方可装置，装置前应妥当保存，并应采纳防尘、防潮、防腐化等方

41、法。3.4.3手动火警报警按钮的装置。3.4.3.1报警区内的每个防火分区应至少设置一只手动报警按钮，从一个防火分区内的任何地位到近来一个手动火警报警按钮的步行间隔不该年夜于30m。3.4.3.2手动火警报警按钮应装置在清楚跟便于操纵的墙上，距地高度1.5m，装置结实并不该倾歪。3.4.3.3手动火警报警按钮外接导线应留有0.10m的余量，且在端部应有清楚标记。3.4.4端子箱跟模块箱装置。3.4.4.1端子箱跟模块箱一般设置在公用的竖井内，应按照打算恳求的高度用金属收缩螺栓结实在墙壁上明装，且装置时应正直结实，不得倾歪。3.4.4.2用对线器进展对线编号，而后将导线留有必定的余量，把操纵核心

42、来的支线跟火警报警器及其余的操纵线路分不绑扎成束，分不设在端子板两侧，右边为操纵核心引来的支线，右侧为火警报警探测器跟其余装备来的操纵线路。3.4.4.3压线前应对导线的绝缘进展摇测，及格后再按打算跟厂家恳求压线。3.4.4.4模块箱内的模块按厂家跟打算恳求装置配线，公正安排，且装置应结实正直，并有效处标记跟线号。3.4.5火警报警操纵器装置。3.4.5.1火警报警操纵器（以下简称操纵器）接纳火警探测器跟火警报警按钮的火警旌旗灯号及其余报警旌旗灯号，收回声、光报警，唆使火警发作的部位，按照事后体例的逻辑，收回操纵旌旗灯号，联动种种灭火操纵装备，敏捷无效的消灭火警。为保障装备的功用必需做到经心施

43、工，确保装置质量。火警报警器一般应设置在消防核心、消防值班室、保镳室及其余规则有人值班的房间或场合。操纵器的表现操纵面板应避开阳光直射，房间内不无低温、高湿、尘土、腐化性气体；不受振动、打击等阻碍。见图6-11。3.4.5.2装备装置前土建任务应存在以下前提：a屋顶、楼板施工已终了，不得有渗漏。b终了室边疆面、门窗、吊顶等装置。图6-11c有损装备装置的装潢任务全部终了。3.4.5.3地区报警操纵器在墙上装置时，其底边距空中高度不该小于1.5m，可用金属收缩螺栓或埋注螺栓进展装置,结实要结实、正直,装置在轻质墙上时应采纳加固方法。接近门轴的正面间隔不该小于0.5m,正面操纵间隔不该小于1.2m

44、。3.4.5.4会合报警操纵室或消防操纵核心装备装置应契合以下恳求.：a落地装置时,其底宜超过空中0.050.2m，一般用槽钢或取水台作为根底，假设有运动地板时应用的槽钢根底应在水泥空中熟根结实结实。槽钢要先调直除锈，并刷防锈漆，装置时用水平尺、小线寻好平直度，而后用螺栓结实结实。b操纵柜按打算恳求进展陈列，按照柜的结实孔距在根底槽钢上钻孔，装置时从一端开始逐台就位，用螺丝结实，用小线寻平寻直后再将各螺栓紧固。c操纵装备前操纵间隔，单列安排时不该小于1.5m，双列安排时不该小于2m，在有人值班常常任务的一面，操纵盘到墙的间隔不该小于3m，盘后维修间隔不该小于1m，操纵盘陈列长度年夜于4m时，操

45、纵盘两头应设置宽度不小于1m的通道。d地区操纵室装置落地操纵盘时，参照上述的有关恳求装置施工。3.4.5.5引入火警报警操纵器的电缆、导线接地等应契合以下恳求：a对引入的电缆或导线，起首应用对线器进展校线。按图纸恳求编号，而后摇测相间、对地等绝缘电阻，不该小于20M，全部及格后按差异电压品级、用途、电流类不分不绑扎成束引到端子板，按接线图进展压线，留意每个接线端子接线不该超越二根，盘圈应按顺时针偏向，多股线应涮锡，导线应有恰当余量，标记编号应精确且与图纸分歧，笔迹明晰，不易褪色，配线应划一，防止穿插，结实结实。b导线引入线实现后，在进线管处应封堵，操纵器主电源引入线应直截了当与消防电源连接，严

46、禁应用讨论连接，主电源应有清楚标记。c凡引入有交换供电的消防操纵装备，外壳及根底应牢靠接地，一般应压接在电源线的PE线上。d消防操纵室一般应按照打算恳求设置公用接地装置作为任务接地（是指消防操纵装备旌旗灯号地区逻辑地）。当采纳独破任务接地时电阻应小于4，当采纳结合接地时，接地电阻应小于1。操纵室引至接地体的接地支线应采纳一根不小于16mm2的绝缘铜线或独芯电缆，穿入保护管后，两头分不压接在装备任务接地板跟室外接地体上。消防操纵室的任务接地板引至各消防操纵装备跟火警报警操纵器的任务接地线应采纳不小于4mm2铜芯绝缘线穿入保护管构成一个零电位的接地搜集，以保障火警报警装备的任务波动牢靠。接地装置施

47、工过程中，分差异阶段应作电气接地装置隐检，接地电阻摇测，平面表示图等质量反省记载。3.4.6其余火警报警装备跟联动装备装置，按有关标准跟打算厂家恳求进展装置接线。3.5调试恳求（图6-12）：3.5.1火警主动报警零碎调试，应修建外部装修跟零碎施工终了落后展。3.5.2调试前施工职员应向调试职员提交开工图、打算变卦记载、施工记载（包含隐蔽工程验收记载），测验记载（包含绝缘电阻、接地电阻测试记载）、开工讲演。3.5.3调试担负人必需由有资历的专业技巧职员担负。一般由消费厂工程师或消费厂委托的通过练习的职员担负。其资历检察由公安消防监视机构担负。3.5.4调试前应按以下恳求进展反省：3.5.4.1

48、按打算恳求检验，装备规格、型号、备品、备件等。3.5.4.2按火警主动报警零碎施工及验收标准的恳求反省零碎的施工质量。对属于施工中呈现的征询题，应会同有关单元协商处置，并有笔墨记载。图6-123.5.4.3反省测验零碎线路的配线、接线、线路电阻、绝缘电阻、接地电阻、终端电阻、线号、接地、线的色彩等能否契合打算跟标准恳求，觉察错线、开路、短路等达不到恳求的应实时处置，扫除缺点。3.5.5火警报警零碎应先分不对探测器、消防操纵装备等逐一进展单机通电反省试验。单机反省试验及格，进展零碎调试，报警操纵器通电接入零碎做火警报警自检功用、消音、复位功用、缺点报警功用、火警优先功用、报警经历功用、电源主动转

49、换跟备用电源的主动充电功用、备用电源的欠压跟过压报警功用等功用反省。在通电反省中上述所有功用都必需契合条例GB4717火警报警操纵器通用技巧前提的恳求。3.5.6按打算恳求分不用主电源跟备用电源供电，逐一逐项反省试验火警报警零碎的种种操纵功用跟联动功用，其操纵功用跟联动功用应畸形。3.5.7反省主电源：火警主动报警零碎的主电源跟备用电源，其容量应契合有关国度标准恳求，备用电源连续充放电三次应畸形，主电源、备用电源转换应畸形。3.5.8零碎操纵功用调试后应用公用的加烟加温等试验器，应分不对种种探测器逐一试验，举措无误后可投入运转。3.5.9关于其余报警装备也要逐一试验无误后投入运转。3.5.10按零碎调试次序进展零碎功用自检。零碎调试完好畸形后，应连续无缺点运转120h，写出调试守旧讲演，进展验出任务。3.6零碎验收次序3.6.1火警报警零碎装置调试实现后，由施工单元、调试单元对工程质量、调试质量、施工材料进展预检，同时进展质量评定，觉察质量征询题应实时处置处置，直至到达契合打算院跟标准恳求为止。3.6.2预检全部及格后，施工单元、调试单元应请树破单元、打算、监理等单元，对工程进展开工验收反省，
