风力发电机传感器介绍

1、pany.co.kr风力发电机传感器介绍办公地点：保定市风能街88号v风风力力发电发电机机传传感器介感器介绍绍2 2UP -1.5MW风风力发电发电机测测点清单清单测点名称测点名称元件元件规范规范主控侧接点主控侧接点1 1主轴承温度主轴承温度1 1PT100PT100-200850-200850度度X20-75,76X20-75,762 2液压站油温油位开关液压站油温油位开关压力开关压力开关0101（开关量）（开关量）X10-39X10-39，4040，41413 3主轴承温度主轴承温度2 2PT100PT100-200850-200850度度X20-77,78X20-77,784 4齿箱润滑

2、油入口油温齿箱润滑油入口油温PT100PT100-200850-200850度度X20-83,84X20-83,845 5齿轮箱润滑油油温齿轮箱润滑油油温PT100PT100-200850-200850度度X20-85,86X20-85,866 6齿轮箱高速轴输出端齿轮箱高速轴输出端PT100PT100-200850-200850度度X20-79,80X20-79,807 7齿轮箱高速轴输入端齿轮箱高速轴输入端PT100PT100-200850-200850度度X20-81,82X20-81,828 8发电机前轴承温度发电机前轴承温度PT100PT100-200850-200850度度X20-

3、107,108X20-107,1089 9发电机后轴承温度发电机后轴承温度PT100PT100-200850-200850度度X20-109,110X20-109,1101010发电机入口风温发电机入口风温PT100PT100-200850-200850度度X20-105,106X20-105,1061111发电机出口风温发电机出口风温PT100PT100-200850-200850度度X20-111,112X20-111,1121212风机振动风机振动风机振动传感器风机振动传感器X20-1,2,3,4,5X20-1,2,3,4,51313偏航角度及位置偏航角度及位置偏航编码器及扭缆开关偏航编

4、码器及扭缆开关-750-750750750X20-5463X20-54631414叶轮锁定状态叶轮锁定状态叶轮锁定接近开关叶轮锁定接近开关0-1(0-1(开关量开关量) )X10-2631X10-26311515齿轮箱润滑油泵杂质开关齿轮箱润滑油泵杂质开关压力开关压力开关0-1(0-1(开关量开关量) )X10-5,6X10-5,61616齿箱入口压力齿箱入口压力齿箱入口压力开关齿箱入口压力开关0-10-1( (开关量开关量) )X10-3,4X10-3,41717发电机绕组温度发电机绕组温度(u1,v1,w1,u2,v2,w2)(u1,v1,w1,u2,v2,w2)PT100PT100-20

5、0850-200850度度X20-93104X20-931041818偏航润滑脂油位偏航润滑脂油位油位开关油位开关0-10-1( (开关量开关量) )X214-3,4,5X214-3,4,51919发电机转速发电机转速发电机编码器发电机编码器0-18000-1800转转变流器端子变流器端子2020高速轴刹车磨损、刹车压力高速轴刹车磨损、刹车压力刹车磨损及压力开关刹车磨损及压力开关0-10-1( (开关量开关量) )X10-42,43,44,45X10-42,43,44,45办公地点：保定市风能街88号v风风力力发电发电机机传传感器介感器介绍绍温度传感器 热电阻的测温原理 热电阻是基于电阻的热效

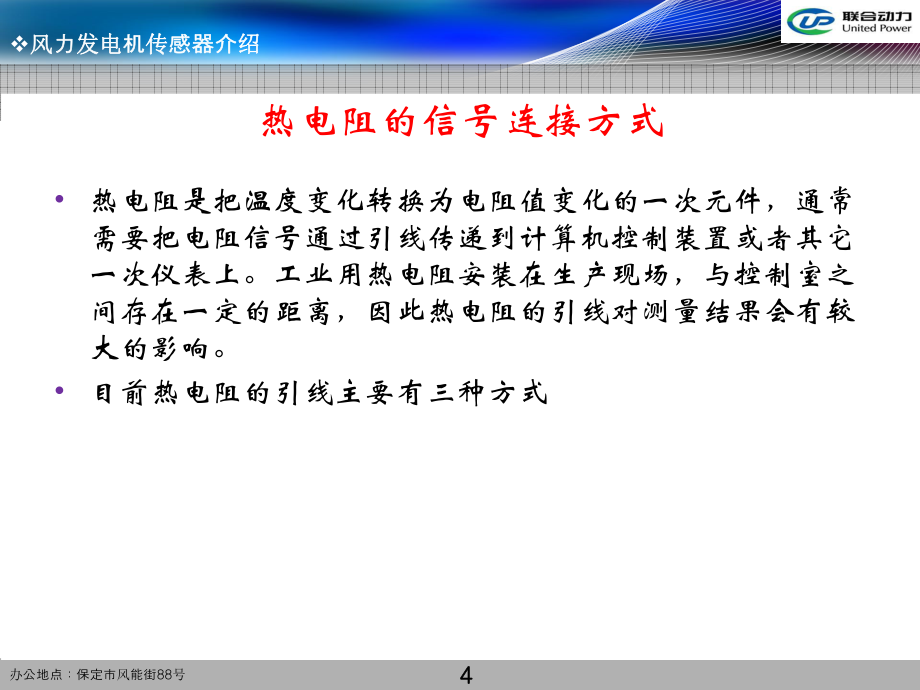

6、应进行温度测量的，即电阻体的阻值随温度的变化而变化的特性。因此，只要测量出感温热电阻的阻值变化，就可以测量出温度。 目前主要有金属热电阻和半导体热敏电阻两类。3 3办公地点：保定市风能街88号v风风力力发电发电机机传传感器介感器介绍绍热电阻的信号连接方式 热电阻是把温度变化转换为电阻值变化的一次元件，通常需要把电阻信号通过引线传递到计算机控制装置或者其它一次仪表上。工业用热电阻安装在生产现场，与控制室之间存在一定的距离，因此热电阻的引线对测量结果会有较大的影响。 目前热电阻的引线主要有三种方式4 4办公地点：保定市风能街88号v风风力力发电发电机机传传感器介感器介绍绍二线制：在热电阻的两端各连

7、接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合三线制：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的最常用的引线电阻。四线制：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测。5 5办公地点：保定市风能街88号v风

8、风力力发电发电机机传传感器介感器介绍绍PT100 温度与电阻对应关系6 6办公地点：保定市风能街88号v风风力力发电发电机机传传感器介感器介绍绍转速、角度传感器(编码器) 作为转速、角度类传感器，最近几年旋转编码器的发展迅速，使用已经越来越广. 国家标准GB7665-87对传感器下的定义是：“能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成”。传感器是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。它是实现自动检测和自动控制的首要环节。7

9、 7办公地点：保定市风能街88号v风风力力发电发电机机传传感器介感器介绍绍编码器的应用优点信息化：除了定位控制点，控制室还可知道其具体位置；柔性化：定位可以在控制室柔性调整的；多功能化：除了定位，还可以远传当前位置，换算运动速度，判断旋转方向，对于变频器，步进电机等的应用尤为重要。经济化：对于多个控制工位，只需一个旋转编码器的成本，以及更主要的安装、维护、损耗成本降低，使用寿命增长，其经济化逐渐突显出来。紧跟发展趋势：按照传感器的发展规律，传统传感器已向数字化、智能化、网络信息化发展，工业自动化已经不单单满足现场控制，而且向工厂管理信息化发展，而智能型绝对值编码器，正是符合这种发展的定位传感器

10、的杰出代表。8 8办公地点：保定市风能街88号v风风力力发电发电机机传传感器介感器介绍绍编 码 器 基 本 原 理 概述 将机械转动的模拟量(位移)转换成以数字代码形式表示的电信号，这类传感器称为编码器又称数字编码器 。 编码器以其高精度、高分辨率和高可靠性而广泛用于各种位移测量。 编码器的种类很多。按其结构形式有直线式编码器和旋转式编码器。由于许多直线位移是通过转轴的运动产生的，因此旋转式编码器应用更为广泛。9 9办公地点：保定市风能街88号v风风力力发电发电机机传传感器介感器介绍绍 旋转式编码器又分为增量式编码器和绝对式编码器。 增量式编码器的输出是一系列脉冲，需要一个计数系统对脉冲进行累

11、计计数，一般还需要基准数据即零位基准才能完成角位移测量。 绝对式编码器不需要基准数据及计数系统，它在任意位置都可给出与位置相对应的固定数字码输出。1010办公地点：保定市风能街88号v风风力力发电发电机机传传感器介感器介绍绍增量型编码器（incremental encoder） 增量型编码器每转一周可产生一系列的脉冲，脉冲的数量可表示角位移的测量。编码器内有一圆盘编码盘。通常为一光学玻璃，码盘最外圈的码道上均布有相当数量的透光与不透光的扇形区域，用来产生记数脉冲的增量码道，扇形区的多少决定了编码器的分辨率，扇形区越多分辨率越高。例如：一个每转5000的增量形编码器，其码盘上共有5000个透光和

12、不透光的扇形区域。这个码盘被安装到编码器的旋转轴上 增量 式 编码器的码盘刻线间距均等，对应每一个分辨率区间，可输出一个增量脉冲。1111办公地点：保定市风能街88号v风风力力发电发电机机传传感器介感器介绍绍绝对型编码器（旋转型） 绝对编码器光码盘上有许多道光通道刻线，每道刻线依次以2线、4线、8线、16 线编排，这样，在编码器的每一个位置，通过读取每道刻线的通、暗，获得一组从2的零次方到2的n-1次方的唯一的2进制编码（格雷码），这就称为n位绝对编码器。这样的编码器是由光电码盘的机械位置决定的，它不受停电、干扰的影响。 绝对编码器由机械位置决定的每个位置是唯一的，它无需记忆，无需找参考点，而

13、且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。这样，编码器的抗干扰特性、数据的可靠性大大提高了。1212办公地点：保定市风能街88号v风风力力发电发电机机传传感器介感器介绍绍1313绝对值编码器，记录偏航位置偏航轴承齿数与编码器盘齿数之比左右限位开关，常开触点左右安全链限位开关，常闭触点办公地点：保定市风能街88号v风风力力发电发电机机传传感器介感器介绍绍偏航系统工作原理 风向标作为感应元件将风向的变化用电信号传递到偏航电机的控制回路的处理器里，经过比较后处理器给偏航电机发出顺时针或逆时针的偏航命令，为了减少偏航时的力矩，电机转速将通过同轴联接的减速器减速后，将偏航力矩作用在

14、偏航轴承上，带动风轮偏航对风，当对风完成后，风向标失去电信号，电机停止工作，偏航过程结束。 1414办公地点：保定市风能街88号v风风力力发电发电机机传传感器介感器介绍绍 偏航的组成部件 整个偏航组件包括有偏航驱动电机、偏航驱动齿轮箱、偏航轴承、偏航刹车盘、偏航刹车钳、液压管路、回油管路、润滑系统等。部分部件如下图所示： 1515办公地点：保定市风能街88号v风风力力发电发电机机传传感器介感器介绍绍1616办公地点：保定市风能街88号v风风力力发电发电机机传传感器介感器介绍绍自动解缆机组在待机模式下，如果偏航圈数大于710,开始自动解缆若偏航角度大与580,左偏航解缆,若小于-580,右偏航解

15、缆当偏航角度小至40以内时,自动解缆停止或者解缆至偏航角度小于一圈（360以内）,机舱对风误差在30以内时,自动解缆停止如果偏航角度大于+710没有自动解缆，则当角度达到+ 750时，触动扭缆限位开关，风机报偏航位置故障正常停机，复位后进入待机状态时，应能够自动启动如果偏航角度大于+780时，触动扭缆安全链限位开关，风机报安全链故障紧急停机，需手动偏航解缆当风速超过25 m/s时，自动解缆停止1717办公地点：保定市风能街88号v风风力力发电发电机机传传感器介感器介绍绍1818从增量式编码器到绝对式编码器 增量值旋转编码器，也叫圆光栅、脉冲码盘，从这些名称可以知道，它是圆形的光栅刻线码盘，旋转

16、后通过光通量的明暗变化，产生脉冲，通过外部设备的计数脉冲，来增量地加（或减）脉冲数而测得旋转的角度。例如，圆光栅每周刻有360条刻线，每个刻线产生的一个脉冲就相当于1度，测得脉冲累计增加30个，就是正向选转了30度。办公地点：保定市风能街88号v风风力力发电发电机机传传感器介感器介绍绍测量风速、风向传感器 1919办公地点：保定市风能街88号v风风力力发电发电机机传传感器介感器介绍绍 原理2020传感器P输出信号旋转运动记录旋转运动记录微微处处理器理器办公地点：保定市风能街88号v风风力力发电发电机机传传感器介感器介绍绍 风向标、风速仪的接线包括六根线，分别是两根电源线，两个信号线和两根加热线

17、 目前每台机组上有两个风向标和两个风速仪 风向标的N指向机尾 偏航取一分钟平均风向2121办公地点：保定市风能街88号v风风力力发电发电机机传传感器介感器介绍绍震动传感器 原理 振动传感器在测试技术中是关键部件之一，它的作用主要是将机械量接受下来，并转换为与之成比例的电量。由于它也是一种机电转换装置，所以我们有时也称它为换能器或拾振器。 振动传感器并不是直接将原始要测量的机械量转变为电量，而是将原始要测的机械量做为振动传感器的输入量，然后有机械接收部分加以接受，形成另外一个适合于变换的机械量，然后由机电变换部分再将其变换为电量。因此一个传感器的工作性能是有机械接受部分和机电变换部分的工作性能来决定的。2222办公地点：保定市风能街88号v风风力力发电发
