探讨公路桥梁中桩基检测新技术的开发和应用

1、探讨公路桥梁中桩基检测新技术的开发和应用前言步入二十一世纪以来，随着我国加入世界贸易组织，市场经济规模不断进展壮大，国家建设也不断加快，尤其是对于基础设施的建设，其重眼力度大大加强，大路桥梁建设项目在全国各地快速开展。在这高速建设的过程中，其质量问题始终是人们关注的焦点，对于桥梁工程来讲，对其质量越发的看重，尤其是起着关键作用的桩基工程，它的质量的好坏直接影响囫囵大路桥梁工程的平安性能，关系到国家及人民群众的生命财产平安，对于桩基的检测更是不得有半点疏忽，桥梁工程要想顺当实施，务必首先要对最为基础的桩基工程的整体质量举行检测，否则其他环节不能举行。本文着重推荐了相关的桩基检测技术，并按照不同的

2、施工条件合理采用不同的检测技术。1大路桥梁桩基的分类在不同的施工方法下，对于大路桥梁的桩基可以有不同的分类，其中包括着冲孔，挖孔，钻孔等不同的桩基。再根据其桩基的承载力方式来分类，可以大致分为端承桩，摩擦桩等；根据其直径分大致分三类，为大直径，中直径，小直径；根据水平受力状况大致分为主动桩和被动桩；根据竖向受力状况分抗压桩和抗拔桩两种。从工程的检测技术方面动身，在工程的施工过程中，要按照当初的施工状况确定桩基的施工方式，并且要按照不同的施工方式运用不同的检测方法，从而保证检测结果的精确牢靠。2大路桥梁桩基检测方法分析2.1声波透射法声波透射法是20世纪80年月最早使用的桩基检测方法，其优点在于

3、可以利用声波透射对桩基举行全面、立体、具体的检测，其实施过程是在桩基的内部预埋含有超声波脉冲放射器和采纳探头的声测管，有脉冲发生仪器产生周期性的脉冲穿透桩基的混凝土层然后被采纳端所接收，然后由测量系统计算出超声脉冲投射过桩基所需要的时光、接收脉冲的频率、脉冲最大值和接收波形等参数，最后经过各种参数的综合推断和DSP系统举行分析就可以对混凝土桩基可能存在的内部缺陷举行位置、大小的分析，同时给出混凝土的总体匀称性和强度等级的分析。声波透射法基本上不会受到四周环境和其他因素的限制和影响，但声波本身就存在着透射、散射、漫反射等现象，必定会对桩基的检测结果产生一定的影响。2.2静载荷实验法在大路桥梁的桩

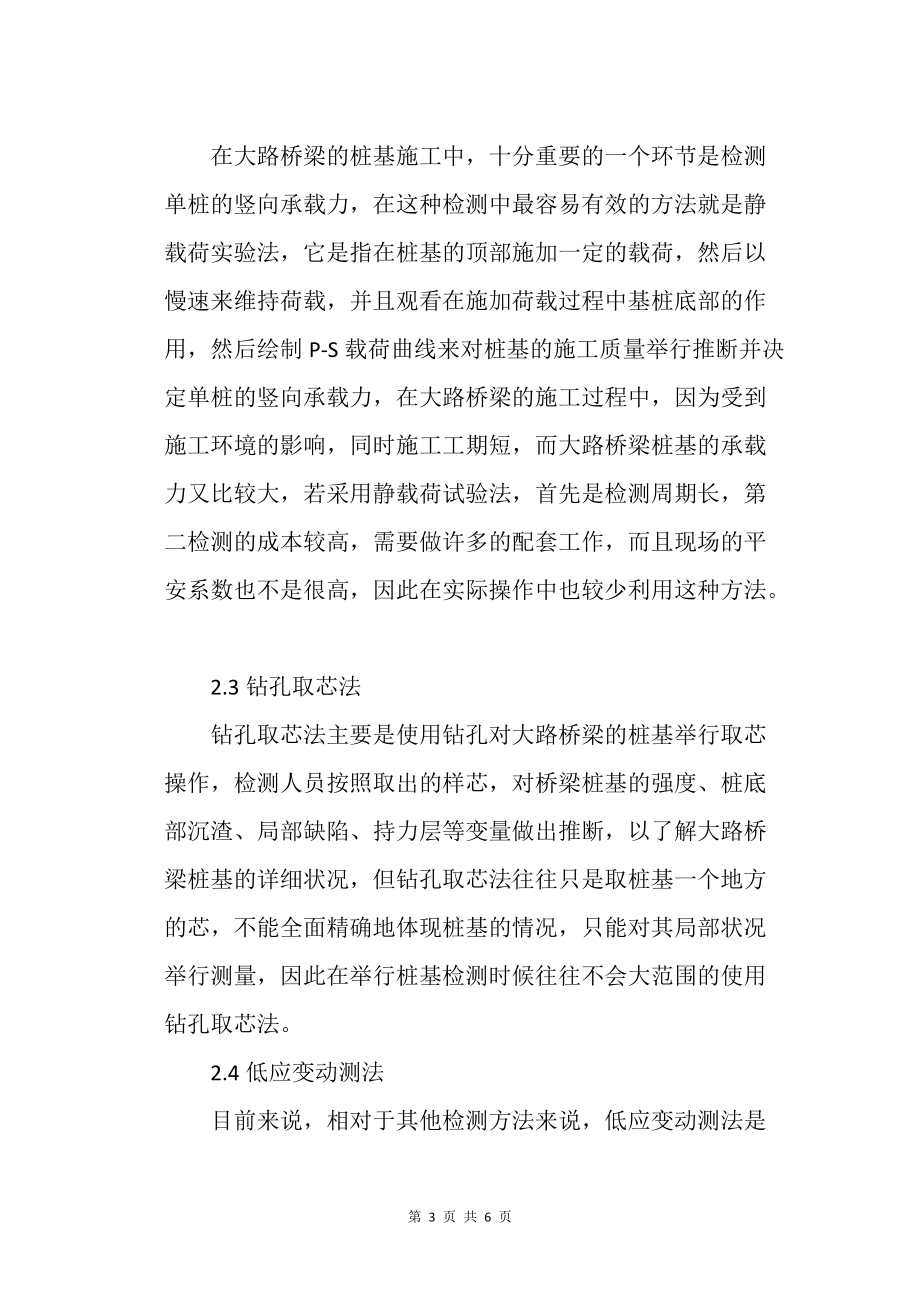

4、基施工中，十分重要的一个环节是检测单桩的竖向承载力，在这种检测中最容易有效的方法就是静载荷实验法，它是指在桩基的顶部施加一定的载荷，然后以慢速来维持荷载，并且观看在施加荷载过程中基桩底部的作用，然后绘制P-S载荷曲线来对桩基的施工质量举行推断并决定单桩的竖向承载力，在大路桥梁的施工过程中，因为受到施工环境的影响，同时施工工期短，而大路桥梁桩基的承载力又比较大，若采用静载荷试验法，首先是检测周期长，第二检测的成本较高，需要做许多的配套工作，而且现场的平安系数也不是很高，因此在实际操作中也较少利用这种方法。2.3钻孔取芯法钻孔取芯法主要是使用钻孔对大路桥梁的桩基举行取芯操作，检测人员按照取出的样芯

5、，对桥梁桩基的强度、桩底部沉渣、局部缺陷、持力层等变量做出推断，以了解大路桥梁桩基的详细状况，但钻孔取芯法往往只是取桩基一个地方的芯，不能全面精确地体现桩基的情况，只能对其局部状况举行测量，因此在举行桩基检测时候往往不会大范围的使用钻孔取芯法。2.4低应变动测法目前来说，相对于其他检测方法来说，低应变动测法是一种比较全面、精确的大路桥梁桩基检测方法，它主要是利用小锤敲击桩基的顶部，然后由设置在桩基顶部的传感器来接收来自桩基的应力波信号，经过对信号速度、信号频率举行反演分析后就可以得出桩基的完整性报告，这种方法检测的精确度高，适用范围广，容易牢靠。2.4.1测试系统组成低应变动测法的系统主要由信

6、号采集仪、力锤、传感器以及小型打印机等设备，信号采集设备中采用16位的模数转换器，采集系统的采集频率应当达到截止频率的2.5倍以上，同时还要考虑到系统的抗干扰性能，尤其对于50Hz沟通电的干扰，因此在举行测试时候最好实行DC电源，在传感器的抉择上应当选取上最好选取内置放大式加速度计的，而且加速度计的频率相应范围较宽，并且低频响应和0漂性能较好。2.4.2适用范围分析在实际应用中，桩基的侧土阻力尤其是动土阻力对桩基中应力波会产生较大的影响，详细体现在：（1）减少缺陷反射波的峰值。（2）使应力波的衰减过程加快。（3）动土阻力波的产生则限制了可测桩基的长度，由实际工程的阅历可以得出，在使用低应变动测

7、法时候，桩基的长度一般要在550m以内，桩基的半径则要小于0.9m，虽然对于那些长度超过50m的桩基仍可以得到桩底的应力波信号，但因为大路桥梁桩基的承载力大，对于那些局部缺陷、深度缺陷的反应则不够精确，而且也有可能会受到当地地质条件的影响。2.4.3测试过程分析在举行测试时候，为了得到较为精准的检测结果，应该留意以下几点：a测试点的选取应按照不同直径的桩基抉择适当的测试点，一般的规章是，对于桩径在1.2m以上的桩基，要选取至少3个测试点，这些测试点和钢筋笼之间的距离不得小于10cm，测试点在桩基中心周围匀称分布，务必对测试点举行打磨处理以便于保证传感器与测试点内壁的粘结良好。b锤击点的选取检测

8、时的锤击点最好选取在距离传感器2030cm的地方，若两者之间距离过近，锤击的冲击力会对传感器造成干扰，反之，若两者之间距离过远，则可能会有横波的影响而产生波形震荡的现象，这样就不能精确反映桩基的状况。c传感器的设置应该按照测试点的选取状况来决定传感器的安装，安装传感器时候，最好选取黏贴的方式，在保证桩基顶部干燥的状况下，可以采用石蜡、黄油、橡皮泥等来黏贴，应该留意的是，粘贴层应尽量的薄一些，以免对传感器接收应力波产生影响。另外，为了提高测试的精确度，应尽可能多的采集应力波信号，在不同的敲击位置，不同偏振的状况下观看所得波形的全都性,总之，低应变动测法具有一定的使用范围，在桩基内部存在多个缺陷、桩基长度和直径比例大于30时，难以获得较为精确的测量效果，因此提高采集系统的信噪比和检测精度仍是需要努力的方向。3结语桥梁工程的平安与否,其本质影响因素之一就是桩基的质量好坏,所以大路桥梁建设中一定要留意好桩基的施工质量。本文是按照自己从事大路桥梁桩基施工
