建筑给排水知识点总结

1、精选优质文档-倾情为你奉上一、建筑内部给水系统三种给水系统：生活给水系统生产给水系统消防给水系统；生活给水系统：生活饮用水系统 直饮水系统 杂用水系统；给水系统的组成：1引入管（室外给水管网的接管点引入建筑物内的管段）2水表节点（设在引入管上的水表及其前后的阀门和泄水装置的总称）3给水管网：干管（总干管，是浆水从引入管输送至建筑物各区域的管段），立管，支管，分支管（配水支管，将水从支管输送至各用水设备的管段。我国给水管道常用钢管铸铁管塑料管复合管）4给水附件：截止阀（关闭严密水流阻力大局部阻力系数和管径成正比），闸阀（全开时水流直线通过水流阻力小有杂质落入易磨损），蝶阀（阀板在90°

2、翻转范围内起调节、节流和关闭作用，操作扭矩小启闭方便结构紧凑体积小），止回阀（阻止管道中水反向流动）5配水设施（生活生产和消防给水系统管网上终端用水点的设施）6增压和贮水设备7水表；给水方式的基本形式：依靠外网压力1直接给水方式2设水箱的给水方式；依靠水泵升压1设水泵的给水方式2设水泵水箱的给水方式3气压给水方式（变压式定压式）4分区给水方式5分质给水方式；管道布置基本要求：1确保供水安全和良好水力条件力求经济合理2保护管道不受损害3不影响生产安全和建筑物的使用4便于安装维修。一般采用枝状布置：上行下给，下行上给，中分式给水管道敷设有明装和暗装两种。明装即管道外露优点是安装维修方便造价低但影响

3、美观表面结露积灰尘。暗装即管道隐蔽，如设在墙中，不影响室内美观整洁但施工复杂维修困难造价高；管道防护：防腐；防冻防露；防漏；防振；二、建筑内部给水系统的计算设计秒流量：建筑物内卫生器具按最不利情况出流时的最大瞬时流量；气压给水设备：利用密闭罐中压缩空气的压力变化调节和压送水量，在给谁系统中起增压和调节作用。分类和组成：按输水压力的稳定性分为变压式和定压式；按气水接触方式分为补气式和隔膜式；优点：灵活性大设置位置不受限制便于隐蔽安装拆卸都很方便成套设备都在工作生产现场集中组装占地面积小工期短土建费用低，实现了自动化操作便于维护管理，水质不易被污染还有助于消除水锤的影响；缺点：调节容积小贮水量少一

4、般调节水量只占总容积%20-30压力容器制造加工难度大变压式压力变化较大对给水附件使用寿命影响较大；耗电量大；使用范围：适用于有升压要求但又不适宜设置水塔或高位水箱的小区或建筑物内的给水系统，小型简易和临时性给水系统和消防给水系统。回流污染：无防倒流污染措施时非饮用水和其他液体倒流入生活给水系统污染水质。水箱的配管：进水管出水管溢流管泄水管通气管水位信号装置。高层建筑给水系统竖向分区的基本形式：串联式（各区分设水箱和水泵，低区的水箱作上区的水池。优点：无需设置高压管线和高压水泵，水泵可保持在高效区工作能耗较少管道布置简单节省耗材。缺点是供水不够安全下区供水故障将影响上层供水，水箱等分散设置不方

5、便管理且占用一定的建筑面积，容积较大造成结构符合和造价）减压式（建筑用水由设在底层的水泵一次提升至屋顶水箱，再通过各区减压装置依次向下供水优点：水泵数量减少占地面积小集中设置便于维修管理管线简单投资省，共同缺点：各区用水均需提升至屋顶水箱但水箱容积大对建筑物结构和抗震不利同时增加了电耗供水不够安全局部故障将 影响各区供水）并联式（各区生涯设备集中在底层或者地下设备层分别向各区供水。优点：各区供水自成系统互不影响安全可靠设备集中便于维修管理，各区水箱容积小占地面积少。缺点：上区扬程供水泵扬程较大总压水线长，调节容积小耗电量大分区时使用钢材多费用高）三、建筑消防系统消防给水系统的组成：1消火栓设备

6、（水带有麻质和化纤）2水泵接合器（连接消防车向室内消防给水系统加压供水的装置，分为地上、地下、墙壁式）3消防管道4消防水池5消防水箱（扑救初期火灾有重要作用，为确保其自动供水可靠性应在建筑物最高部位设置重力自流消防水箱，消防用水和其他用水合并的水箱，应有消防用水不做他用的技术设施，安装高度满足室内最不利点消火栓所需的水压要求）；冲水柱长度：水枪射流中在26-38cm直径圆断面内包含全部水量75-90%的密实水柱长度。消火栓口距地面安装高度为1.1m 每条水带的长度不应大于25m 室内消防竖管管径不应小于DN100。自动喷水系统由水源、加压贮水设备、喷头、管网、报警装置等组成。根据喷头的常开、闭

7、形式和管网充水与否分为：1湿式自动喷水灭火系统，为喷头常闭灭火系统，管网中充满有压水，当建筑物发生火灾，火点温度达到开启闭式喷头时 ，喷头出水灭火，适用于温度在4-70度的建筑物2干式自动喷水系统（管网中平时不充水充有有压空气，发生火灾火，只有当温度达到开启喷头时才开始排气充水灭火，适用于采暖期长而建筑物内无采暖的场所）3预作用喷水灭火系统（管网中平时不充水发生火灾火灾探测器报警后自动控制系统控制阀门排气充水，只有当温度达到开启闭式喷头时才开始喷水灭火，适用于对建筑装饰要求高灭火要求及时的建筑物）4雨淋喷水系统5水幕系统(沿线状布置发生火灾时主要起冷却隔离作用，适用于需要防火隔离的开口部位)。

8、喷头：闭式喷头的喷口用热敏原件组成的释放机构封闭，当达到一定温度时能自动开启。其构造按溅水盘的形式和安装位置有直立型下垂型边墙型普通型吊顶型和干式下垂型洒水喷头之分，根据用途分为开启式、水幕。报警阀：开启和关闭管网的水流，传递和控制信号至控制系统并启动水力警玲直接报警。有干式湿式干湿式雨淋式。干湿式报警阀是由湿式、干式报警阀依次连接而成，温暖季节用湿式装置，在寒冷季节则用干式装置，雨淋阀用于雨淋、预作用、水幕、水喷雾自动喷水灭火系统。水流报警装置：有水力警铃（用于湿式喷水灭火系统，装在报警阀附近。当报警阀打开消防水源后，具有一定压力的水流冲动叶轮打铃警报，水力警铃不得由电动报警装置取代）、水流

9、指示器（用于湿式喷水灭火系统）和压力开关。延迟器：延迟器是一个罐式容器，安装于报警阀和水力警铃之间。用来防止由于水压波动原因引起报警阀开启而导致误报火灾探测器：自动喷水灭火系统的配套组成部分，常用的有感温感烟探测器。高层建筑物火灾性大原因如下：1引发火灾因素多2火势蔓延快3扑救困难4物资人员不易疏散。高层建筑物独立消防给水系统：按消防给水压力不同分为高压和临时高压消防给水系统（一种是管网内最不利点周围平时水压和水量不满足灭火要求火灾时需启动消防水泵，另一种是管网内经常保持足够的压力，压力由稳压泵和气压给水设备等增压设施保证，在泵房内设消防水泵火灾时需启动消防泵使管网压力满足消防供水要求）；按供

10、水范围大小分为区域集中高压和独立高压；按灭火方式方式分为消火栓给水系统和自动喷水灭火系统；当消火栓口处压力0.5MPA应在消火栓处设减压装置，一半采用减压阀或减压孔板，用以减少消火栓前的剩余水压，使得消防水量合理分配系统均衡供水，利于节水和消防人员把握水枪安全操作，也可避免高位水箱中的消防贮水量在短时间内用完；四、建筑内部排水系统生活污水排水系统：排除大便器小便器以及与此相似的污水设备产生的污水；生活废水排水系统：排除洗脸洗澡洗衣和厨房产生的废水。生产污水排水系统,生产废水排水系统。污废水排水系统：卫生器具和生产设备受水器；排水管道；清通设备；提升设备；污水局部处理构筑物；通气系统。污废水排水

11、系统类型：单立管排水系统（无通气有通气特制配件特殊管材吸气阀）双立管排水系统三里管排水系统；盥洗卫生器具：洗脸盆洗手盆盥洗槽；淋浴卫生器具：浴盆淋浴器淋浴盆净身盆；洗涤用卫生器具：洗涤盆化验盆污水盆；便溺器卫生用具包括便器（大便器小便器大便槽小便槽倒便器）和冲洗设备（冲洗水箱和冲洗阀）两部分。排水管材及附件：管材排水铸铁管（刚性和柔性两种接口。柔性接口有两种一种是连续工艺制造承口带法兰管壁较厚，另一种水平旋转离心铸造工艺制造无承口管壁薄而均匀重量轻安装方便美观，柔性接口强度大抗震性好噪声低防火性能好寿命长膨胀系数小安装施工方便美观耐磨耐高温但造价高）和排水塑料管（UPVC重量轻不结垢外壁光滑易

12、切割便于安装投资节省节能但强度低耐温性差噪声大易老化防火性能差）；附件：存水弯（管式瓶式，PSU型）；地漏；清扫口；检查口。水封的作用：设在卫生器具排水口下用来抵挡排水管内气压变化防止排水管内气体窜入室内的一定高度的水柱用存水弯实现，其高度与管内气压变化水蒸发率水量损失水中固体杂质含量及相对密度有关；水封破坏：静态原因和动态原因造成存水弯内水封高度减小不足以抵抗管道内压力变化时，管道内气体进入室内现象叫水封破坏；水封内水量损失的原因：自虹吸损失诱导虹吸损失静态损失。横干管内压力变话:横干管连接干管和室外排水检查井接纳卫生器具多排水量大，横支管和横干管高差较大下落污水在连接数处动能较大在横干管起

13、端产生较强冲击水月高度大水流有可能充满横干管断面。上部水流不断下落时立管底部和横干管之间的空气不能自由流动空气压力骤然上升使得下部形成较大压力有时会将存水弯的水渐入卫生器具内。排水立管水流特点：断续的非均匀流，水气两相流。立管中水流流动状态：附壁螺旋流水膜流水塞流。稳定立管压力增大通水能力的措施:1不断改变立管内水流方向增加水向下流动的阻力消耗水流动能减小污水在立管内的速度2改变立管内壁表面形状改变水在立管内的流动轨迹和下降流苏3设置专用通气管改变补气方向4改变横支管和立管连接处的构造形式代替原来的三通。排水管道的布置和敷设：1排水通畅水力条件好2保证设有排水管道的房间或场所的正常使用3保证排

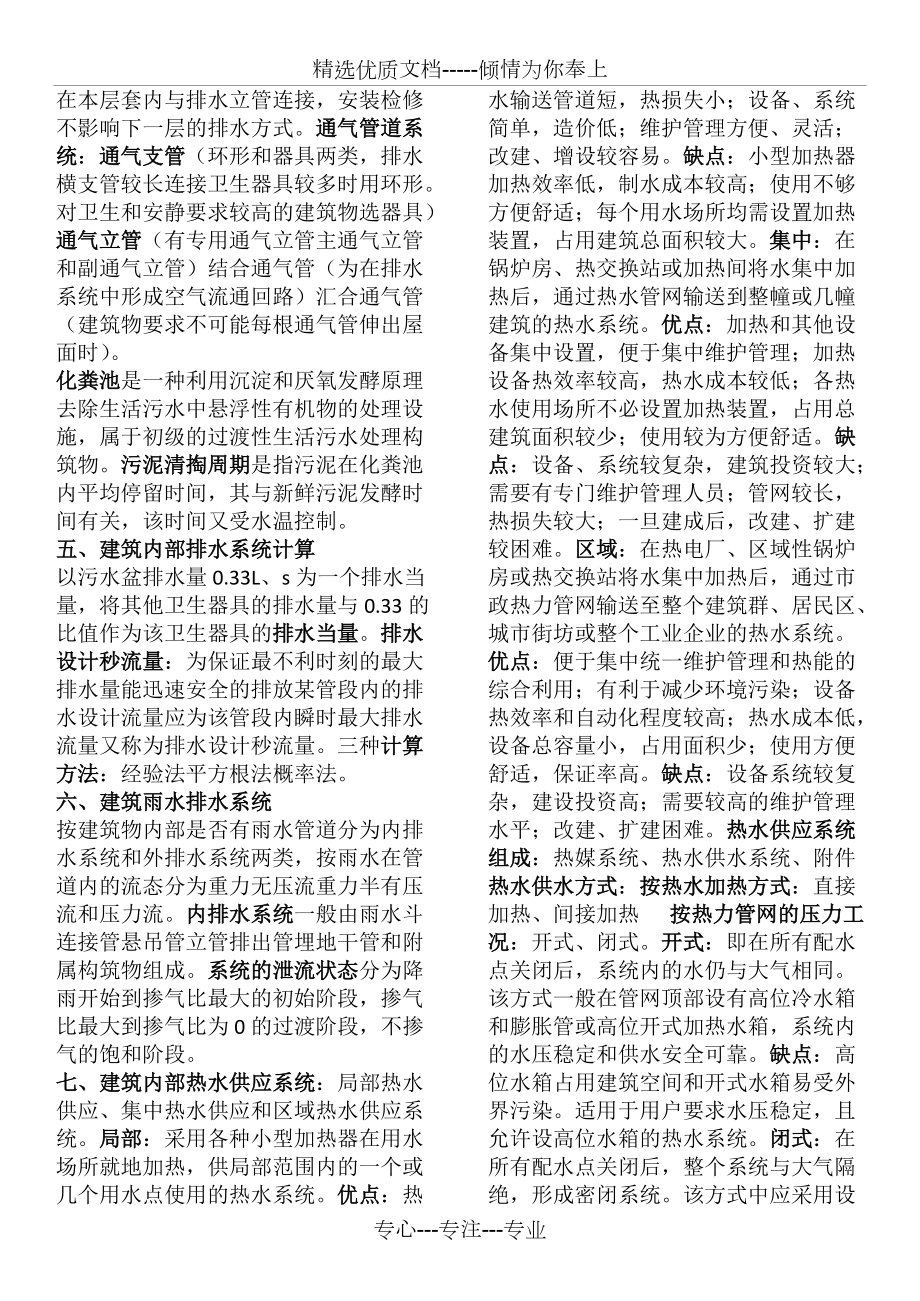

14、水管道不受损害4室内环境卫生条件好5施工安装维护管理方便6占地面积小总管线短工程造价低。异层排水：室内卫生器具在排水支管穿过本层楼板后接下层的排水横管再接入排水立管的敷设方式也是排水横支管敷设的传统方式。有点事排水通畅安装方便维修简单土建造价低配套管道和卫生器具市场成熟缺点是对下层造成不利影响；同层排水：卫生器具排水管不穿越楼板，排水横管在本层套内与排水立管连接，安装检修不影响下一层的排水方式。通气管道系统：通气支管（环形和器具两类，排水横支管较长连接卫生器具较多时用环形。对卫生和安静要求较高的建筑物选器具）通气立管（有专用通气立管主通气立管和副通气立管）结合通气管（为在排水系统中形成空气流通

15、回路）汇合通气管（建筑物要求不可能每根通气管伸出屋面时）。化粪池是一种利用沉淀和厌氧发酵原理去除生活污水中悬浮性有机物的处理设施，属于初级的过渡性生活污水处理构筑物。污泥清掏周期是指污泥在化粪池内平均停留时间，其与新鲜污泥发酵时间有关，该时间又受水温控制。五、建筑内部排水系统计算以污水盆排水量0.33L、s为一个排水当量，将其他卫生器具的排水量与0.33的比值作为该卫生器具的排水当量。排水设计秒流量：为保证最不利时刻的最大排水量能迅速安全的排放某管段内的排水设计流量应为该管段内瞬时最大排水流量又称为排水设计秒流量。三种计算方法：经验法平方根法概率法。六、建筑雨水排水系统按建筑物内部是否有雨水管

16、道分为内排水系统和外排水系统两类，按雨水在管道内的流态分为重力无压流重力半有压流和压力流。内排水系统一般由雨水斗连接管悬吊管立管排出管埋地干管和附属构筑物组成。系统的泄流状态分为降雨开始到掺气比最大的初始阶段，掺气比最大到掺气比为0的过渡阶段，不掺气的饱和阶段。 七、建筑内部热水供应系统：局部热水供应、集中热水供应和区域热水供应系统。局部：采用各种小型加热器在用水场所就地加热，供局部范围内的一个或几个用水点使用的热水系统。优点：热水输送管道短，热损失小；设备、系统简单，造价低；维护管理方便、灵活；改建、增设较容易。缺点：小型加热器加热效率低，制水成本较高；使用不够方便舒适；每个用水场所均需设置

17、加热装置，占用建筑总面积较大。集中：在锅炉房、热交换站或加热间将水集中加热后，通过热水管网输送到整幢或几幢建筑的热水系统。优点：加热和其他设备集中设置，便于集中维护管理；加热设备热效率较高，热水成本较低；各热水使用场所不必设置加热装置，占用总建筑面积较少；使用较为方便舒适。缺点：设备、系统较复杂，建筑投资较大；需要有专门维护管理人员；管网较长，热损失较大；一旦建成后，改建、扩建较困难。区域：在热电厂、区域性锅炉房或热交换站将水集中加热后，通过市政热力管网输送至整个建筑群、居民区、城市街坊或整个工业企业的热水系统。优点：便于集中统一维护管理和热能的综合利用；有利于减少环境污染；设备热效率和自动化

18、程度较高；热水成本低，设备总容量小，占用面积少；使用方便舒适，保证率高。缺点：设备系统较复杂，建设投资高；需要较高的维护管理水平；改建、扩建困难。热水供应系统组成：热媒系统、热水供水系统、附件热水供水方式：按热水加热方式：直接加热、间接加热 按热力管网的压力工况：开式、闭式。开式：即在所有配水点关闭后，系统内的水仍与大气相同。该方式一般在管网顶部设有高位冷水箱和膨胀管或高位开式加热水箱，系统内的水压稳定和供水安全可靠。缺点：高位水箱占用建筑空间和开式水箱易受外界污染。适用于用户要求水压稳定，且允许设高位水箱的热水系统。闭式：在所有配水点关闭后，整个系统与大气隔绝，形成密闭系统。该方式中应采用设

19、有安全阀的承压水加热器，有条件时还应考虑设置压力膨胀罐。管路简单、水质不易受外界污染，但供水水压稳定性较差，安全可靠性较差，适用于不宜设置高位水箱的热水供应系统。按设置循环管网的方式不同：全循环、半循环、无循环。全循环：热水干管、热水立管和热水支管均设置相应循环管道，保持热水循环，各配水嘴随时打开均能提供符合设计水温要求的热水。半循环：立管循环：热水干管和立管均设置循环管道，保持热水循环，打开配水嘴时只需放掉热水支管中少量的存水就能获得规定水温的热水。干管循环：仅热水干管设置循环管道，保持热水循环。无循环：不设任何循环管道。按采用的循环动力不同：自然循环、机械循环。自然循环：利用热水管网中配水

20、管和回水管内的温度差所形成的自然循环作用水头，使管网内维持一定的循环流量，以补偿热损失，保持一定的供水温度。机械循环：利用水泵强制水在热水管网内循环，造成一定的循环流量以补偿管网热损失，维持一定的水温。目前多采用这种方式。按配水管网水平干管的位置不同：下行上给、上行下给。集中热水供应系统的加热和贮热设备：容积式水加热器：内部设有热媒导管的热水贮存容器，具有加热冷水和贮备热水两种功能，热媒为蒸汽或热水，有卧式和立式之分。快速式水加热器：热媒与被加热水提高较大速度的流动进行快速换热的一种间接加热设备。汽-水和水-水两种类型。半容积式：带有适量贮存与调节容积的内藏式容积式水加热器。由贮热水罐、内藏式

21、快速换热器和内循环泵3个主要部分组成。内循环泵的作用：提高被加热水的流速，以增大传热系数和换热能力；克服被加热水流经换热器时的阻力损失；形成被加热水的连续内循环，消除了冷水区或温水区，使贮罐容积的利用率达到100%。半即热式水加热器：带有超前控制，具有少量贮存容积的快速式水加热器。热水管道应选用耐腐蚀、安装连接方便可靠、符合饮用水卫生要求的管材及相应的配件。一般可采用薄壁铜管、薄壁不锈钢管、三型无规共聚聚丙烯管、聚丁烯管、铝塑复合管、交联聚乙烯管等在集中热水供应系统中，冷水被加热后，水的体积要膨胀，如果热水系统是密闭的，在卫生器具不用水时，必然会增加系统的压力，有胀烈管道的危险，因此需设置膨胀

22、管、安全阀或膨胀水罐。膨胀管：用于由高位冷水箱向水加热器供应冷水的开式热水系统。膨胀水罐：闭式热水供应系统的日用水量30m3时，应设压力膨胀水罐（隔膜式或胶囊式）以吸收贮热设备及管道内水升温时的膨胀量，防止系统超压，保证系统安全运行。宜设置在水加热器和止回阀之间的冷水进水管或热水回水管的分支管上。安全阀：闭式热水供应系统的水量30m3时，可采用设安全阀泄压的措施。开式的热水锅炉和水加热器可不装安全阀。自然补偿管道和伸缩器：热水供应系统中管道因受热膨胀而伸长，为保证管网使用安全，在热水管网上应采取补偿管道温度伸缩的措施，以避免管道因为承受超过自身所许可的内应力而导致弯曲甚至破裂。补偿管道热伸长技

23、术措施有两种，即自然补偿和设置伸缩器补偿。自然补偿即利用管道敷设自然形成的L形或Z形弯曲管段，来补偿管道的温度变形。热水管网在下列管段上应装设止回阀：1水加热器、贮水器的冷水供水管上，防止加热设备的升压或冷水管网水压降低时产生倒流，使设备内热水回流至冷水管网产生热污染和安全事故。若安装倒流防止器时，应采取保证系统冷热水供水压力平衡的措施2机械循环系统的第二循环回水管上，防止冷水进入热水系统，保证配水点的供水温度3冷热水混合器的冷、热水供水管上，防止冷、热水通过混合器相互串水而影响其他设备的正常使用。高层建筑热水供应系统的分区供水方式主要有集中式和分散式两种.九、饮水供应主要有开水供应系统和冷饮

24、水供应系统两类。管道饮用净水供应方式：管道饮用净水系统一般由供水水泵、循环水泵、供水管网、回水管网、消毒设备组成。常用的供水方式有：水泵和高位水罐供水方式、变频调速泵供水方式、屋顶水池重力流供水方式。饮用净水管道系统中的水质防护：1.饮水管道应选用薄壁不锈钢管、薄壁铜管、优质塑料管2.优先选用无高位水箱的供水系统，宜选用变频给水机组直接供水的系统，另外应保证饮用净水在整个供水系统中各个部分的停留时间不超过46个小时。3.饮用经水管系统必须设置循环管道，并应保证干管和立管中饮水的有效循环；饮用净水管网系统应设置成环状，且上、下端横管应比配水立管管径大，循环回水管在配水环网的最末端、即距输水干管进

25、入点最远处引出；饮用净水管道应有较高的流速，干管设计流速宜大于1m/s，支管大于0.6m/s4.防回流。设回流阀；禁止与较低水质的管网或管道连接。十、居住小区供水方式：直接供水、调蓄增压供水、分压供水。居住小区给水管道分为室外给水管道和接户管两大部分。室外给水管道包括小区给水干管和小区给水支管。在布置小区管道时，应按干管、支管、接户管的顺序进行。居住小区内排水管道宜采用埋地排水塑料管、承插式混凝土管和钢筋混凝土管。居住小区内雨水管道可选用埋地塑料管、承插式混凝土管、钢筋混凝土管和铸铁管等。居住小区生活排水系统排水定额是其相应的给水系统用水定额的85%95%。居住小区生活排水系统小时变化系数与相

26、应的生活给水系统小时变化系数相同。对于居住小区而言，其雨水利用主要是指雨水的直接利用。雨水经过收集、截污、调蓄、净化后用于建筑物内的生活杂用、作为中水的补充水、小区内的绿化浇灌用水、道路浇洒用水、洗车用水等。雨水利用的前提是雨水的调节和贮存。雨水调蓄可以通过调蓄池调节、雨水管道调节、多功能生态综合调节等方式来实现。十一、建筑中水工程。中水是由上水（给水）和下水（排水）派生出来的。是指各种排水经过物理处理、物理化学处理或生物处理，达到规定的水质标准，可在生活、市政、环境等范围内杂用的非饮用水。建筑中水系统由中水原水收集系统、处理系统和中水供水系统三部分组成。中水原水收集系统是指收集、输送中水原水到中水处理设施的管道系统和一些附属构筑物。根据水质分为合流制和分流制。建筑物中水水源的排水有6种，按污染程度的轻重选取顺序为：沐浴、盥洗、冷却、洗衣、厨房、冲厕。按混合水源的水质有优质杂排水、杂排水和生活排水。水量平衡：将设计的建筑或建筑群的给水量、污水、废水排水量
