八年级下册电和磁易错题整理

1、八年级下册第一章电和磁常考题型及易错题整理一、 选择题1如图所示，在条形磁体的下方放置一铁块，在条形磁体的磁场中被磁化后，它的极性是（ ）A左端为N极，右端为S极 B右端为N极，左端为S极 C左右两端极性相同 D左右两端都没有极性 2关于磁场，下列说法正确的是（ ）A将小磁针放在某一空间，若小磁针偏离南北方向，说明这个空间存在磁场 B磁极间的相互作用不都是通过磁场发生的 C磁感线是磁场中真实存在的一些曲线 D磁体的磁感线从磁体N极出发，回到磁体S极 3如图所示，磁场中小磁针静止时的指向正确的是（ ）A和 B和 C和 D和4如图所示，重为G的铁块在水平力为F的作用下，沿条形磁铁的表面从N极滑到S

2、极，下列说法正确的是（ ）A小铁块对磁铁的压力始终等于G B小铁块对磁铁的压力始终小于G C小铁块对磁铁的压力先减小后增大 D小铁块对磁铁的压力先增大后减小5通电螺线管内部放一个小磁针，其静止时的指向如图所示，则（ ）Aa端为电源正极 Bb端为电源正极 Cc端为螺线管N极 D螺线管内部磁感线由d端出发到c终止6如图所示，木制小船模型漂浮在静止的水面上，船上安装了一只电磁铁，船头 A 指向东，若接通开关 S，则 小船将会在水平面内自由转动，当小船再次处于静止状态时，船头 A 指向（ ）A东 B南 C西 D北7一同学设计了一种判断电源 “”“”极的方法：在水平桌面上放一枚小磁针，在小磁针的西面放一

3、个螺 线管，如图所示，接通开关后，小磁铁的 N 极向东偏转，则下列判断中正确的是（ ）A电源 a 端是正极，在电源内部电流由 b 流向 a B电源 a 端是正极，在电源内部电流由 a流向 bC电源 b 端是正极，在电源内部电流由 a 流向 b D 电源 b 端是正极，在电源内部电流由 b 流向 a8如图所示一种火警自动报警器的原理图。发生火警时，该报警器将会发生下列变化： （a）温度升高使双层金属片向下弯曲；(b）接通触点使工作电路中有电流通过； （c）电磁铁有磁性；(d）衔铁被电铃吸下； (e）接通触点使电磁铁中有电流通过；(f)电灯亮、电铃响，发出警报。你认为这些变化的正确顺序是

4、（ ） Aa、b、c、d、e、f Ba、e、c、d、b、f C a、b、d、c、e、f Da、e、d、c、b、f9下列说法正确的是（ ） A导体在磁场中做切割磁感线运动时，一定会产生感应电流 B电磁铁磁性强弱只与电流大小有关 C通电导体在磁场中受力只与电流方向有关 D 小磁针静止时北极所指的方向与该点磁场的方向相同 10下列四组实验研究的物理问题，跟发电机的工作原理相同的是（ ）11小明刚把台灯插头插入插座，还未闭合台灯开关，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是（ ）A开关短路 B插头短路 C插座短路 D灯座短路。12家庭电路中保险丝被烧断，可能原因是（ ）（多选

5、）A电路中同时使用的用电器总功率过大 B电路中出现短路C电路中某盏开关短路 D保险丝选用太细13. 图是某居民家中的部分电路，开始时各部分工作正常。将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作。拔出电饭煲的插头，电热壶仍不能工作。把测电笔分别插入插座的左、右插孔，氖管均能发光。若电路中仅有一处故障，则（ ）A电热壶所在电路的B、D两点间断路 B插座的接地线断路C插座左、右插孔短路 D电路的C、D两点间导线断路14. 某同学在学习家庭电路时，安装了两盏额定电压均为220V的完好的白炽灯(甲和乙)和两个插座，如图1所示，如果两个插座均未连入家用电器，将电路中的开关全

6、部闭合，保险丝未熔断，那么各用电器工作的情况是（ ） A甲、乙都正常工作 B只有甲正常工作 C甲、乙都不正常工作 D只有乙正常工作15.关于电磁现象，下列说法中正确的是 A磁场是由磁感线组成的 B磁场对放入其中的小磁针不一定有力的作用 C导体中的负电荷在做定向移动时一定产生磁场D利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向16下列事物中，没有电磁铁的是（ ）A电磁继电器 B电磁选矿机 C电话的听筒 D电话的话筒17.如图所示的几种电、磁现象中不正确的是（ ） 18.下图表示导体AB在磁场中绕悬点A在纸平面内摆动的情况，则在摆动过程中能产生感应电压的是（ ）A B C DBABABAB

7、A二、填空题19. 如图所示，在观察奥斯特实验时，小明注意到置于通电直导线下方小磁针的N极向纸内偏转。小明由此推测：若电子沿着水平方向平行地飞过磁针上方时，小磁针也将发生偏转。请你说出小明推测的依据是： ，你认为磁针的N极会向 (选填“纸内”或”纸外”)偏转。20. 如图所示，通电螺线管的上方有一个静止的小磁针，轴线上右边的圆圈表示闭合电路中一部分导体的横截面，由图可知通电螺线管的d端为_极，导线的a端应接电源的_极，闭合电路的这部分导体分别向“1”、“2”、“3”、“4”四个方向运动时，沿_方向运动能产生感应电流21.如图所示是一种水位自动报警器的原理图，当水位达到金属块A时（天然水能导电）

8、，电路中绿灯 ，红灯 （选填“亮”或“不亮”）。22.如图所示，磁场方向垂直纸面向外，与磁感线方向垂直的三根通电导线a、b、c，放置在磁场中，则会受到磁场力的是 （填字母），导线a所受到的磁场力方向与其内部电流方向之间的关系是 。23.科学知识广泛应用于生产和生活实际中，以下器具：A、电磁起重机；B、动圈式话筒；C、动圈式扬声器；D、电风扇；E、电铃；F、风力发电机，其中应用到电磁感应现象的是 ；应用到电流的磁效应的是 ；应用到磁场对电流作用的是 。24.电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示当S闭合后，再分别闭合S1

9、、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或“正常”）：（1）L0不亮，说明该支路 （2）L0正常发光，说明该支路 （3）L0发光呈暗红色，说明该支路 三、 作图题25.如图甲所示，是上海磁悬浮列车的悬浮原理。 26. 请在图所示照明电路中，连接成一请在放大的图中画出轨道下方的车厢线圈绕线。 个外接保险丝的三孔插座和一盏带开关的电灯。四、实验探究题27.在物理学中，磁感应强度（用字母B表示，国际单位是特斯拉，符号是T）表示磁场的强弱，磁感应强度B越大，磁场越强；磁感线形象、直观描述磁场，磁感线越密，磁场越强。（1）图1为某磁极附近磁感线的方向

10、和分布的示意图。由图可知，该磁极为 极，若在1处放置一个小磁针，当小磁针静止时，其指向应是图2中的 。图1 图2（2）如果电阻的大小随磁场的强弱变化而变化，则这种电阻叫磁敏电阻。某磁敏电阻R的阻值随磁感应强度B变化的图象如图4所示。根据图线可知，磁敏电阻的阻值随磁感应强度B的增大而 。图线没有过坐标原点，是因为 。（3）利用该磁敏电阻的R-B特性曲线可以测量图1磁场中各处的磁感应强度。 将该磁敏电阻R放置在磁场中的位置1处。吴力设计了一个可以测量该磁敏电阻R的电路，所提供的实验器材如图3所示，其中磁敏电阻所处的磁场未画出。请你将该实验电路连接完整。 图3 表1 图4 正确接线后，测得的数据如上

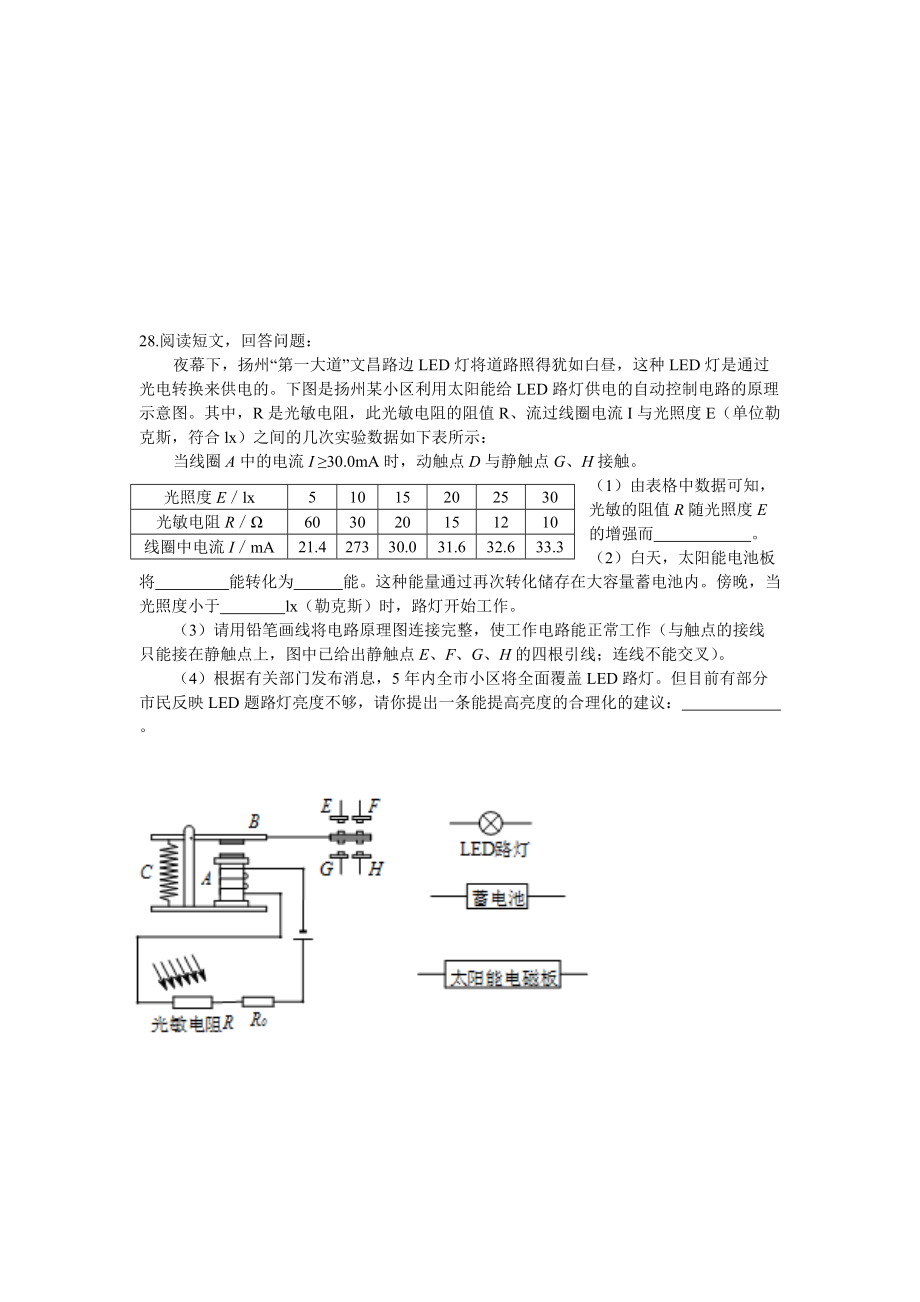

11、表所示。该磁敏电阻的测量值为 。 根据该磁敏电阻的R-B特性曲线可知，1处的磁感应强度为 T。 在实验过程中，仅将磁敏电阻从1处移至2处，其它条件不变，那么电流表的示数 ，电压表的示数 。（填“增大”、“减小”或“不变”）（4）就现有的实验器材和电路，请提出一个有意义的可供探究的物理问题： 。（5）在上述电路中，将该磁敏电阻从待测磁场中移出，闭合开关，移动滑动变阻器的滑片，当电流表的示数为10.0 mA时，求滑动变阻器接入电路的阻值。设电源电压为5.50 V。28.阅读短文，回答问题： 夜幕下，扬州“第一大道”文昌路边LED灯将道路照得犹如白昼，这种LED灯是通过光电转换来供电的。下图是扬州某小区利用太阳能给LED路灯供电的自动控制电路的原理示意图。其中，R是光敏电阻，此光敏电阻的阻值R、流过线圈电流I与光照度E（单位勒克斯，符合lx）之间的几次实验数据如下表所示：当线圈A中的电流I 30.0mA时，动触点D与静触点G、H接触。光照度Elx51015202530光敏电阻R603020151210线圈中电流ImA21.427330.031.632.633.3（1）由表格中数据可知，光敏的阻值R随光照度E的增强而 。（2）白天，太阳能电池板将 能转化为 能。这种能量通过再次转化
