燃煤锅炉改造燃生物质锅炉施工方案

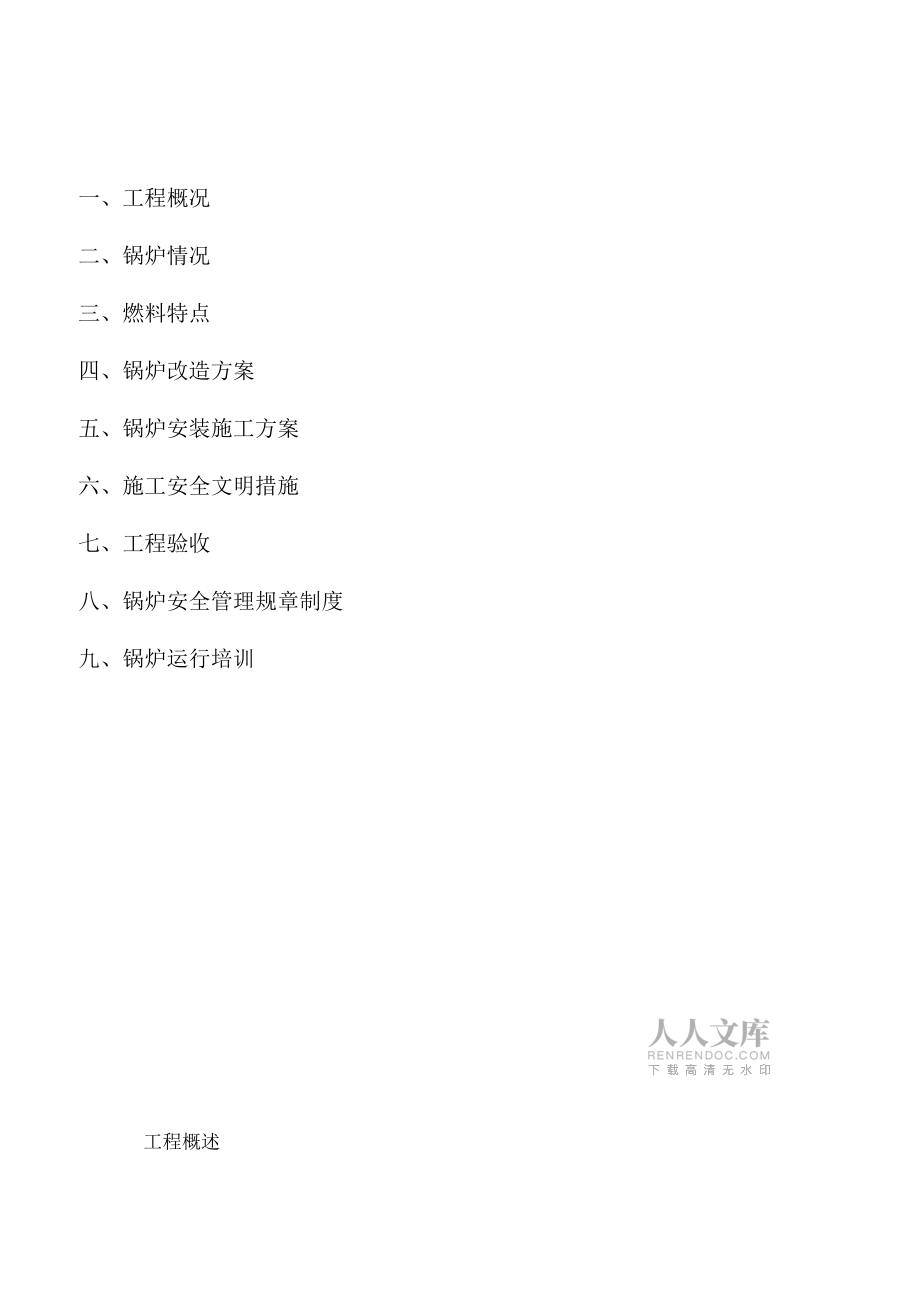

1、朔黄铁路发展有限责任公司机辆分公司两台燃煤锅炉改造燃生物质锅炉工程施工组织设计及施工方案施工单位：河北锦杰安装工程有限公司编制人：审核人：批准人：编制日期：2016年11月18日一、工程概况二、锅炉情况三、燃料特点四、锅炉改造方案五、锅炉安装施工方案六、施工安全文明措施七、工程验收八、锅炉安全管理规章制度九、锅炉运行培训工程概述朔黄铁路发展有限责任公司机辆分公司现况为两台燃煤热水锅炉改造。遵照甲方意见具体为：将现有产品改成生物质燃料锅炉二、锅炉情况朔黄铁路发展有限责任公司机辆分公司黄骅港折返段锅炉房为一台2.8MW(4T)B水锅炉，朔黄铁路发展有限责任公司机辆分公司西柏坡机务整备所锅炉房(回舍

2、火车站)为一台0.35MW(0.5T)热水锅炉。三、生物质燃料的特点生物质燃料是可再生的能源，具产量巨大、分布广泛、低硫、低氮、生长快、二氧化碳排放低的特点。生物质燃料燃烧主要由下面几个条件控制：(1) 一定的温度；(2) 一定量的空气(氧气)；(3)燃料与空气(氧气)的混合程度；(4)燃料中的可燃物与空气中的氧气进行剧烈的化学反应时间。生物质燃料的着火温度为250400C，比煤低(煤的着火温度为400500C),其温度的提高由点火热供给。生物质燃料的燃烧过程是其可燃成分与空气中的氧剧烈化合并放出热量的过程，因而氧气的供给量决定燃烧反应的过程。通过对供氧量的控制，可以很好地控制其燃烧反应。现运

3、行的生活及工业锅炉的结构若不加改造直接使用生物质颗粒燃料，锅炉将出现严重冒黑烟、效率低、有粉尘污染等现象。因此，燃用生物质燃料锅炉需要进行改造，以减少一氧化碳和烟尘的排放及热量的流失。四、锅炉改造方案朔黄铁路发展有限责任公司原有一台燃煤热水锅炉，燃料为二类烟煤，在燃烧过程中产生污染物排放，对大气造成一定的污染，同时燃料的利用率不高。为了响应国家节能减排和大气污染防止号召，现欲将原燃煤锅炉在锅炉本体受压部件及安全附件不变的情况下，改造为燃生物质锅炉。现将锅炉改造方案施工过程如下：1、炉膛前拱部分燃料在炉排上依次发生着火、燃烧、燃尽各阶段，燃烧是沿着炉排长度方向分阶段、分区进行的。燃烧生物质时，燃

4、点较低，所以需要将前拱阻燃段部分加长，将生物质的燃烧时间主要分布在高温段，提高利用率。主要施工措施包括：1.1 清理炉膛内部积灰、检查。1.2 在前拱阻燃段处制作一个加长的模板。1.3 对模板进行砌筑及浇筑，使阻燃段加长。2、炉膛后拱部分因生物质燃料燃烧时间短，所以在炉膛后拱加装隔烟隔灰墙可使未燃尽的生物质在燃尽区的高温烟气和过剩的空气引导到炉膛中部和前部，延长烟气流程，保证主燃烧区所需要的热量，使未燃尽的烟尘充分燃烧。主要施工措施包括：2.1 在后拱尾部处砌筑一面隔灰墙。2.2 对隔灰墙进行浇筑固定。3、炉排部分炉排下部的第一引风室处上部加装挡风板，可使生物质燃料在进入炉排时，减少风量，使燃

5、烧时间滞后，集中燃烧在高温段，提高燃烧效率。主要施工措施包括：3.1 炉排片拆除，炉排大梁拆除。3.2 炉排下方风室用钢板将风口挡住，进行浇筑固定。3.3 炉排片及炉排大梁安装恢复。4、施工人员配置人员配置：我公司将根据工程及工期的要求，组派专业技术性强的筑炉工、焊工，进行配合作业。五、锅炉安装施工方案1、施工组织工程由我公司工程部负责组织改造安装。与甲方人员密切配合。凡施工过程中需贵方配合和支持的，将提前通知甲方，以取得理解和支持。工程部有足够的技术力量和施工经验完成锅炉改造安装工程，当工程进入工期紧张后，公司可随时增派人员。我方应按甲方要求完善一切质量，美观，清洁等工作。2、工期(进度)安

6、排合同签订后，按甲方要求日期进入施工现场。工期按合同的要求进行。3、施工现场用房(场地)除楼顶作业外，需向我方提供材料库房一间。另外，在吊装和运输材料，设备，以及施工过程中，尚需在工期进度时间内占用一部分公共施工作业场地。4、施工准备(1)告知后，由我公司人员和甲方进行技术上的勾画和交底，根据业主要求,组织工程技术人员及施工人员，开启施工布置及材料的采购工程。采暖期临近，工期紧，任务大，加班尽快完成改造工程，让业主早日进行采暖运行。(2)组织施工材料进场。对所进材料的质量、数量清检。(3)填写告知书，编制改造施工方案，搜集原锅炉资料，使用登记证、近期年检报告，到当地质量技术监督局特种设备科办理

7、告知，并持告知到省锅检院报验，由监检员进行监检验收5、劳动力计划序号工种数量(人)序号工种数量(人)1焊工34辅助工22管工253电工36六、施工安全文明措施为了确保整个安装工程在安全卫生环境下进行，保护施工人员和设备的安全持制定以下施工安全卫生措施：1、建立完善的安全卫生管理网络.项目经理对工程安全施工和文明施工负全责安全负责人具体负责工地安全管理工作，各施工队安全检查员实施现场安全监督；环境卫生员具体负责工地环境卫生管理工作。2、加强安全教育，对全体上岗人员进行上岗前安全培训.未经培训人员一律不得上岗。3、特种作业人员按照技监部门的要求，一律持证操作。4、严格执行施工现场六大纪律，认真落实

8、安全防范措施。5、加强现场检查(1)施工队安全员每天对本施工队的施工安全情况检查一次。有危险性的重要施工工序进行时，施工队安全员必须到现场实施安全监督。(2)安全负责人每天对现场进行一次巡回检查，处理和解决安全生产与安全保卫工作中出现的问题。(3)项目经理每周对施工安全情况进行例行检查和总结，并根据检查情况给予奖惩。(4)环境卫生员每天对工地现场和临时设施场地进行督促检查，杜绝不文明施工和其它不文明行为发生。6、专项安全工作(1)设备与管道起吊就位时，必须由专业人员进行，起重设备事先检查确认正常后方可进行，操作人员必须服从安全指挥员的统一指挥，无关人员不得进入施工现场。(2)仪表工，电工在施工

9、时,必须做好安全防护工作.防止触电伤害事故。(3)安装工程进入系统实验阶段时，应做好安全防护工作，安全区域以外严禁站人。七、工程验收工程施工结束后，由我公司提供全部施工技术文件，由锅炉业主组织监检部门进行工程竣工验收。八、锅炉安全管理规章制度1、巡回检查制度当班司炉工人，应对锅炉及附属设备的工作情况进行认真的巡回检查，其主要内容如表所示：序号内容时间1压力、温度、水位是否正常不间断监视2燃烧工况是否正常12h监视一次3燃烧输送系统是否正常12h监视一次4鼓、引风机运转是否正常12h监视一次5给水系统中水箱水位、水泵的工作状态是否正常12h监视一次6排污阀和管道有无异常情况12h监视一次7各类仪

10、表工作是否正常12h监视一次8本体受压部件有无渗漏、变形等异常情况12h监视一次9检查各转协机械润滑系统是否应补给润滑油每班一次2、安全操作制度(一)严格遵守锅炉安全操作规程，密切监视水位、压力和燃烧情况，正确调整各种参数。（二）按规定作好锅炉运行的日常工作，定期冲洗水位表、压力表、排污和试验安全阀等。（三）进行巡回检查，检查锅炉人孔、手孔。受压部件等是否有泄漏、变形等异常现象；检查气水管道、烟道、风道、给水泵、鼓风机和引风机等工作状态是否正常。（四）对锅炉发生的一切事故应及时处理并保护现场，积极参加事故分析，吸取事故教训。（五）闲人免进锅炉房，如需进入锅炉房必须履行登记手续，并由单位主管部门

11、领入3、锅炉设备日常维护保养制度（一）锅炉设备的维修保养是在不停炉的状态下进行的维护修理。（二）维修保养的主要内容：1、一只水位表玻璃管（板）损坏、漏水、气、用另一只水位表观察水位。2、压力表损害、表盘不清。3、跑、冒、滴、漏的阀门。4、转动机械润滑油路保持畅通，油杯保持一定油位。5、检查风机、管道阀门等。6、检查维修二次仪表和保护装置。（三）对安全附件的要求1、安全阀手支放气或放水试验每周至少一次，自动放气或放水阀试验每三个朋至少一次。2、压力表正常运行时每周清洗一次，存水弯管每三个月至少校验一次。3、高低水位报警器，低水位连锁装置、超压、超温报警器，超压连锁装置每月至少做一次报警连锁试验。

12、（四）锅炉未经采取措施，不得超负荷运行，锅炉必须按规定进行检修。（五）每班司炉工应以锅炉、辅助设备和场地进行（六）设备维护保养和安全附件试验情况要详细做好记录，管理人员要定期抽查。4、设备定期检修制度每个月公司派人过去检查一次，对锅炉设备定期检修，可保证其安全可靠地运行。锅炉的检修应进行下列工作：（一）锅炉检修前应对锅炉进行一次内外部检查。根据周期检修计划和内外检查的情况，确定本次锅炉检修计划。（二）根据检修计划，指定专人负责，并组织力量，制定检修分工负责制，以保证检修质量。（三）检修前，要准备好检修工具，材料和配件，对检修人员进行安全教育，学习国家有关规定要求，研究保证检修质量标准的有效措施

13、。（四）做好检修记录，应把每一次检修的情况（损坏情况和修理方法），记录在锅炉技术档案内，以利于日后考查，对锅炉设备积累历史情况。（五）锅炉设备检修完毕后，应做好验收工作。九、锅炉运行培训工程竣工后，对锅炉操作人员进行锅炉运行培训。岗位责任制（一）锅炉房管理人员的职责1、对司炉工人组织技术培训和进行安全教育。2、编制或参与编制锅炉房各项规章制度，并随时检查其执行情况。3、传达贯彻主管部门和锅炉压力容器安全监察机构下达的锅炉安全指令。4、督促检锅炉及附属设备的维护保养和定期检查计划的实施。5、随时掌握锅炉及附属设备的运行状况，并检查督促其维护保养工作。6、解决锅炉房有关人员提出的问题。如不能解决应

14、及时向单位负责人报告。7、向锅炉压力容器安全监察机构报告本单位锅炉使用管理情况。（二）司炉工人的职责1、司炉工必须持证上岗，做好锅炉各项运行记录。2、坚守岗位、集中思想，严格操作，当班时不看书、报，不打瞌睡，不准随意离开岗位。3、接班前按规定巡视，检查好各种设备，包括水位表、压力表、鼓、引风机、冷却水的运行情况，交接班时要核对日报记录，清点用具。4、发现锅炉有异常现象危及安全时，应采取紧急停炉措施，并及时报告单位负责人。交接班制度（一）司炉工人交接班制度1、交班的司炉人员，应在交班前对锅炉运行情况作一次认真全面的检查和调整,必须具备下列条件方能交班：（1）锅炉燃烧良好，气压和水位都在正常范围。（2）各安全附件、仪表动作灵敏可靠。（3）辅机运转正常（声音、温度、转速等无异常）。(4)打扫工作场所，保持整洁。工具和配件齐全并存放地指定地点。(5)各项记录填写正确、清楚、无涂改、无遗漏。(6)交班人员在运行记录和交接班日志上签名后交班。2、交班人员应口头向接班人员详细介绍本班运行情况，以及发生的问题和注意事项。3、接班人员应按规定时间到达锅炉房，做好接班准备工作。接班人员须认真阅交班记录和听取交班情况介绍。4、交、接班双方应共同检
