1、word版 初中物理2021届人教版物理九年级全一册重难考点专题训练 (8)欧姆定律及电阻的测量1.用如图所示电路研究电流跟电压的关系.为了改变定值电阻R两端电压,设计了三种方案.甲:多节干电池串联接入MN;乙:电池与滑动变阻器串联接入MN;丙:电池先后与不同定值电阻串联接入MN.可行的方案是( )A.仅有甲B.仅有乙C.仅有甲、乙两种D.甲、乙、丙都可行2.如图所示,与并联在电源电压为3 V的电路中.只闭合开关时,电流表的示数为0.3 A;同时闭合开关和,电流表的示数为0.5 A,则( )A.的阻值为6 B.的阻值为15 C.通过的电流是0.5 A D.通过的电流是0.3 A3.如图是电阻甲

2、和乙的U-I图像.小明依图像信息作出的判断,正确的是( )A.当甲两端电压为0.5 V时,通过它的电流为0.3 A B.当乙两端电压为2.5 V时,其电阻为10 C.将甲和乙串联,若电流为0.3 A,则它们两端的电压为2 VD.将甲和乙并联,若电压为1 V,则它们的干路电流为0.4 A4.如图所示是一种自动测定油箱内油面高度的装置,R 是转动式滑动变阻器,它的金属滑片P是杠杆的一端,下列说法正确的是( )A.电路中R和并联的B.油量表是由电压表改装而成的C.油位越高,流过R的电流越大D.油位越低,两端的电压越大5.如图甲所示是一个用电压表的示数反映温度变化的电路原理图,其中电源电压且保持不变,

3、电压表量程为,是的定值电阻,是热敏电阻,其电阻随环境温度变化的关系如图乙所示。若闭合开关,则( )A.环境温度为时,热敏电阻阻值是B.电压表示数越小,环境温度越高C.电压表的最小示数是D.此电路允许的最高环境温度为6.张华同学在“探究通过导体的电流与其两端电压的关系”时,将记录的实验数据通过整理作出了如图所示的图像,根据图像,下列说法不正确的是( )A.当在导体乙的两端加上1 V的电压时,通过导体乙的电流为0.1 A B.将甲、乙两导体并联后接到电压为3 V的电源上时,干路中的电流为0.9 AC.通过导体甲的电流与其两端的电压成正比D.导体甲的电阻大于导体乙的电阻7.用伏安法测电阻R的阻值,下

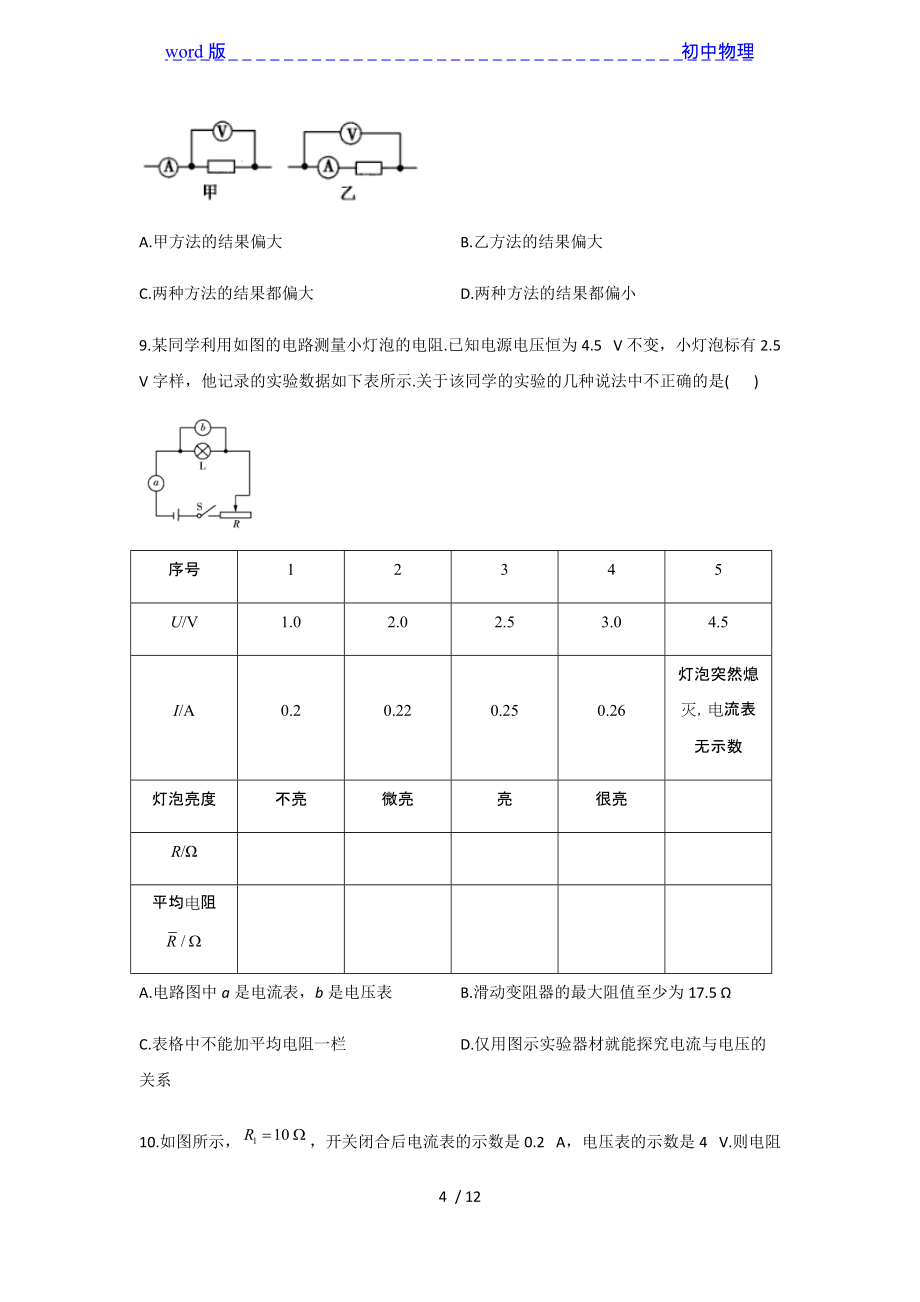

4、列正确的是( )A.B.C.D.8.如图是用“伏安法”测电阻时的两种接法,如果被测电阻的阻值较小,则( )A.甲方法的结果偏大B.乙方法的结果偏大C.两种方法的结果都偏大D.两种方法的结果都偏小9.某同学利用如图的电路测量小灯泡的电阻.已知电源电压恒为4.5 V不变,小灯泡标有2.5 V字样,他记录的实验数据如下表所示.关于该同学的实验的几种说法中不正确的是( )序号12345U/V1.02.02.53.04.5I/A0.20.220.250.26灯泡突然熄灭,电流表无示数灯泡亮度不亮微亮亮很亮R/平均电阻A.电路图中a是电流表,b是电压表B.滑动变阻器的最大阻值至少为17.5 C.表格中不能

5、加平均电阻一栏D.仅用图示实验器材就能探究电流与电压的关系10.如图所示,开关闭合后电流表的示数是0.2 A,电压表的示数是4 V.则电阻两端的电压为_V,电阻为_,电源电压为_V.11.如图1所示,小红想测小灯泡正常发光时的电阻(电阻10 左右),已知电源电压为12 V恒定不变,小灯泡正常发光时的电压为3.8 V.(1)小红连接的电路中有一处不符合实验要求,而且只需改动一根导线的连接,就可以顺利进行实验.请你在需要改动的导线上打“”,并用笔画出正确的接线.(2)在连接电路的过程中,开关应处于_(填“断开”或“闭合”)状态,闭合开关前滑片移到最_(填“左”或“右”)端.(3)小红正确连接电路后

6、,闭合开关,移动变阻器的滑片P,发现小灯泡始终不亮,电压表有示数、电流表无示数,原因可能是_.(4)排除故障后,闭合开关,移动滑片,小灯泡正常发光时,发现电压表指针偏转较小,根据测量时电压表示数超过所用量程一半可以减小误差的原则,小红在不增减器材的情况下,重新设计电路,顺利完成实验,请在图2方框内画出她重新设计的电路图.(5)小灯泡正常发光时,电流表的示数如图3所示,则电流表的示数为_A,此时灯丝的电阻约为_(结果保留整数).答案以及解析1.答案:D解析:甲方案中,多节干电池串联接入MN,通过改变电源电压改变电路中的电流和定值电阻两端电压,可行;乙方案中,电池与滑动变阻器串联接入MN,通过移动

7、滑动变阻器的滑片改变电路总电阻,可改变电路中的电流和定值电阻两端电压,可行;丙方案中,电池先后与不同定值电阻串联接入MN,通过改变电路总电阻改变电路中的电流和定值电阻两端电压,可行.故选D.2.答案:B解析:由题图可知,当只闭合时,只有连入电路,电流表测其电流,根据可知,的阻值为,故A错误;同时闭合开关和时,与并联,电流表测干路中的电流,所以通过的电流不变,为,故C错误;通过的电流为,故D错误;,故B正确.3.答案:C解析:由题图可得,当甲两端电压为0.5 V时,通过甲的电流是0.1 A,A错误;当乙两端电压为2.5 V时,通过它的电流是0.5 A,所以乙的电阻是,B错误;串联电路电流处处相等

8、,将甲、乙串联,如果电流是0.3 A,则甲、乙两端电压分别是1.5 V、0.5 V,所以它们两端的总电压是,C正确;并联电路各支路的电压相等,如果将甲、乙并联,电压是1 V,则通过甲、乙的电流分别是0.2 A、0.4 A,所以干路电流是0.6 A,D错误.4.答案:C解析:A.由电路图可知,与R依次连接即为串联,故A错误;B.由电路图可知,油量表与变阻器R串联,所以油量表应为电流表改装而成的,故B错误;C.油位越高,滑片下移,变阻器接入电路中的电阻越小,电路中的总电阻变大,由I=可知,电路中的电流越大,即流过R的电流越大,故C正确;D.油位越低时,浮标下移,在杠杆的作用下滑片上移,变阻器接入电

9、路中的电阻变大,电路中的总电阻变大,由可知,电路中的电流变小,由可知,两端的电压变小,故D错误.5.答案:D解析:由甲图可知,、串联,电压表测两端电压A.由图乙可知,环境温度为时,热敏电阻阻值是,故A不符合题意;B.因串联电路中各处的电流相等,由可知,当电压表示数越小时,电路中的电流越小,由可知,电路中的总电阻越大,因串联电路中总电阻等于各分电阻之和,所以,热敏电阻的阻值越大,由图乙可知,环境的温度越低,故B不符合题意;C.由图象可知,温度每升高,的阻值减小,所以温度为时,热敏电阻的阻值最大,由串联电路的分压原理可知,此时电压表的示数最小,此时电路中的电流电压表的最小示数故C不符合题意;D.当

10、电压表的示数最大,即时,电路允许测量的温度最高,此时电路中的电流电路中的总电阻 热敏电阻连入的阻值由图象可知,此电路允许的最高环境温度为,故D符合题意。故选D。6.答案:D解析:由图像可知,当时,故A正确;当甲、乙两导体并联后接到电压为3 V的电源上,故B正确;由图像可知,通过导体的电流随电压的增大而增大,并且成正比,故C正确;加同样电压(3 V)时,所以,故D不正确.7.答案:D解析:用伏安法测电阻R的阻值,应该是电压表与被测电阻并联,电流表与电阻串联,滑动变阻器串联在电路中,A图中,电压表串联在电路中,电流表并联在定值电阻两端了,故A错误;B图中,电压表并联在电源两端了,故B错误;C图中,

11、电压表并联在滑动变阻器两端了,故C错误;D图中,电压表与被测电阻并联,电流表与被测电阻串联,滑动变阻器串联在电路中,故D正确.8.答案:B解析:由题图甲可知,电流表采用外接法,由于电压表的分流作用,使所测电流偏大,所测电压为真实值,由可知,测量结果偏小;由题图乙可知,电流表采用内接法,由于电流表的分压作用,所测电压偏大,所测电流为真实值,由可知,测量结果偏大;综上可知,B正确.故选B.9.答案:D解析:读图可知,a串联在电路中,则a是电流表,b与小灯泡并联,则b是电压表,故A正确;由表格可知刚闭合开关时滑动变阻器连入电路的阻值最大,此时电路中的电流为0.2 A,电压表的示数为1.0 V,滑动变

12、阻器两端的电压,滑动变阻器的最大阻值,故B正确;小灯泡的电阻受温度影响较大,不同电压时电阻不同,表格中不能加平均电阻一栏,故C正确;探究电流与电压的关系应保持电阻不变,小灯泡的电阻受温度影响较大,故D错误.10.答案:2;20;6解析:由电路图可知,两电阻串联,电压表测电阻两端的电压.解题时,为了方便区分各个量,可以把题中的已知条件标在电路中.电阻,电路中的电流,利用公式可求出,两端的电压为.又已知电阻两端的电压,则电阻的阻值,电源电压.11.答案:(1)如图甲所示.(2)断开;左(3)小灯泡断路(4)如图乙所示.(5)0.42;9解析:(1)电压表测小灯泡两端的电压,应并联在小灯泡的两端,由题图可知,电压表连接错误.(2)在连接电路的过程中,为保护电路安全,开关应处于断开状态.闭合开关前滑片应移到最左端.(3)正确连接电路,闭合开关,移动变阻器的滑片P,小
