配电自动化主站系统相关说明

1、配电自动化主站系统交流配电自动化主站系统交流主站系统日常值班工作内容主站系统日常值班工作内容1 1、查看主站系统关键设备的运行工况查看主站系统关键设备的运行工况点击主画面的“自动化系统主站工况图”，可查看到前置服务器、SCADA服务器、数据服务器、图资服务器、各CR工作站的运行情况。数据服务器、图资服务器、工作站等：分“正常”与“异常”两种情况；前置服务器、SCADA服务器：分“运行”、“备用”、“停机”三种情况；主站系统日常值班工作内容主站系统日常值班工作内容主站系统日常值班工作内容主站系统日常值班工作内容2 2、查看事件记录画面查看事件记录画面在工作站左屏下端有浮动的事件记录窗口，显示内容

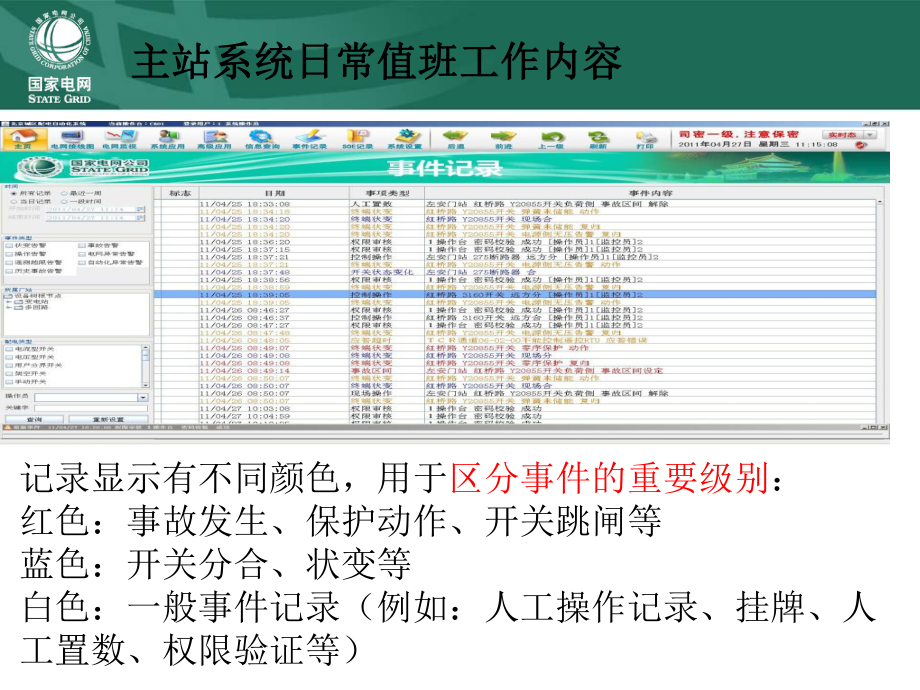

2、为最近发生的一条记录该画面的记录是按事件所发生的时间先后顺序排列，从上至下，最新的记录排列在最下端。对于某设备发生的状变或者报警，可以通过鼠标右键“设备定位”功能，在右屏配电系统图画面内进行设备的快速定位；主站系统日常值班工作内容主站系统日常值班工作内容记录显示有不同颜色，用于区分事件的重要级别：红色：事故发生、保护动作、开关跳闸等 蓝色：开关分合、状变等白色：一般事件记录（例如：人工操作记录、挂牌、人工置数、权限验证等）主站系统日常值班工作内容主站系统日常值班工作内容3、配电系统图监视配电系统图监视在工作站右屏主要显示配电系统图画面，点击“全域图”可查看配电系统全图；点击“放大”、“缩小”可

3、对图形进行任意的缩放控制；红色线路：处于正常充电状态的10KV配电线路；绿色线路：处于停电状态的10KV配电线路；黄色线路：系统判定为事故的配电线区间；紫色线路：电源转带的配电线区间。主站系统日常值班工作内容主站系统日常值班工作内容4 4、环网图监视画面环网图监视画面在右屏的配电系统图内选中一条配电线路，然后右键弹出菜单选中“正交图显示”，即可弹出该线路的正交图。主站系统日常值班工作内容主站系统日常值班工作内容线路线路： 红色：处于正常充电状态的配电线路或区间；绿色：处于停电状态的配电线路或区间；黄色：系统判定为事故的配电线区间；紫色：电源转带的配电线区间；开关图符：开关图符：红色：开关合位且

4、充电；绿色：开关分位且停电；白色：电压型开关处于无压释放状态（分）；黄色：带有故障标志（过流）；浅蓝色：终端通信异常；深蓝色：人工置数为“手动分”；紫色：人工置数为“手动合”。主站系统日常值班工作内容主站系统日常值班工作内容5 5、自动化开关远方控制操作、自动化开关远方控制操作当需要对某个设备进行控制操作时使用鼠标右键点选“控制操作”，进入密码校验界面。系统根据终端配置，显示相应的控制操作窗口。主要的控制操作种别包括：合、分、合闭锁、蓄电池活化、备自投投入、备自投退出、告警远方复归、故指复位、X时限等。主站系统日常值班工作内容主站系统日常值班工作内容6 6、查看变电站接线图、查看变电站接线图通

5、过工作站左屏的“电网一次接线图”进入“变电站站接线图”。蓝色字体：已投入自动化运行的站点黑色字体：未投入自动化运行的站点点击任意一个开闭站，在右屏即可弹出该开闭站的内部接线图主站系统日常值班工作内容主站系统日常值班工作内容在空白区域弹右键可显示站内遥信、遥测列表；在开关或线路上点击右键可进行控制操作、挂牌、人工置数等操作。主站系统日常值班工作内容主站系统日常值班工作内容7 7、电网事故监视、电网事故监视 主要用于监视并处理电网的干线事故。在工作站左屏首页单击“电网监视”按钮，或者单击工具栏中的“电网监视”进入电网监视界面，如图所示，正常运行状态下电网监视界面中的“电网事故监视”按钮为普通按钮色

6、；当发生事故时，“电网事故监视”按钮会变成黄色背景。单击“电网事故监视”按钮，进入“电网事故监视一览表”界面。主站系统日常值班工作内容主站系统日常值班工作内容主站系统日常值班工作内容主站系统日常值班工作内容 电网事故监视电网事故监视一览表界面又分为“事故记录表事故记录表”和“事故处理程序表”。“事故记录表事故记录表”中主要记录与事故有关的提示信息，包括事故发生时刻、事故所属变电站名、配电线名、事故内容、事故区间和事故停电信息等。在左侧任意一条事故记录上点击右键，弹出菜单中选择“事故处理程序事故处理程序”，即可在右侧显示该事故的处理过程，如下：“事故处理程序表事故处理程序表”是对应左侧事故记录表

7、中指定一项事故记录显示和编辑该事故处理程序功能。其中包括事故各项处理程序的操作编号、操作设备编号、操作内容、执行时间、执行结果和报警信息等。主站系统日常值班工作内容主站系统日常值班工作内容8 8、用户事故监视、用户事故监视 主要用于处理电网的用户分界开关（看门狗）事故。 在工作站左屏首页单击“电网监视”按钮，或者单击工具栏中的“电网监视”进入电网监视界面，如图所示，正常运行状态下电网监视界面中的“用户事故监视”按钮为普通按钮色；当发生事故时，“用户事故监视”按钮会变成黄色背景。单击“用户事故监视”按钮，进入“用户分界开关管理”界面中“用户分界开关事故监视”列表。主站系统日常值班工作内容主站系统

8、日常值班工作内容8 8、用户事故监视、用户事故监视 主要用于处理电网的用户分界开关（看门狗）事故。 在工作站左屏首页单击“电网监视”按钮，或者单击工具栏中的“电网监视”进入电网监视界面，如图所示，正常运行状态下电网监视界面中的“用户事故监视”按钮为普通按钮色；当发生事故时，“用户事故监视”按钮会变成黄色背景。单击“用户事故监视”按钮，进入“用户分界开关管理”界面中“用户分界开关事故监视”列表。主站系统日常值班工作内容主站系统日常值班工作内容 用户事故监视列表中，显示了当前电网中所有用户分界开关检测到的事故信息和跳闸动作。其中，包括了用户事故监视记录检索条件设定面板和用户事故信息列表两部分。主站

9、系统日常值班工作内容主站系统日常值班工作内容系统的用户类型，用户类型所具备的属性和操作权限。1、系统管理员：具备系统所有画面的操作权限，可以维护系统内所有系统操作员和分局管理员的用户属性和权限，且全系统只有一个系统管理员用户，也只有系统管理员可以修改操作台的监视分区信息，系统环网方式、转供方式。2、系统操作员：具备系统内所有配网设备的操作权限，包括控制操作、人工置数和挂牌设定。3、分局管理员：可以维护本分局的操作员属性和权限，修改本分局设备的三遥信息配置信息4、分局操作员：可以操作所属分局内若干个分区的设备，具体有那些分区，是有其所在分局的分局管理员生成分局操作员是设定的。电流型开关与电压型开

10、关电流型开关与电压型开关1、电流型开关事故判断是通过一次重合闸，一次重合闸的目的是排除瞬时事故，从FCB开始通过一个电流信号，搜索到最后一个故障电流型开关后，就判断这个开关以后为事故区间，并且从这个开关到FCB会产生回路，使FCB到事故区间上一个开关之间的所有开关都产生过流信号，以黄色表示判断事故要求（保持二分钟后自动清除），FCB有保护信号并且跳开（两者时间间隔在10s之内）（如果事故是在开闭站以下的区间的话，只要开闭站出线开关跳），开关有过流或者是速断或者是零序保护信号（这个信号由终端决定，一种是终端一直送过流软遥信，系统就一直保持，另一种是主站polling下去后终端停止送过流信号）。电

11、流型开关 需要持续电源对终端供电；故障时，接收后台主站系统控制命令隔离故障区间。电流型开关与电压型开关电流型开关与电压型开关电压型开关 原理：是依靠电压型开关的延时合闸时间来判断故障区间的。步骤：1、线路因故障发生跳闸2、第一次重合闸，开关依次延时合闸3、开关合闸到故障点时，线路再次跳闸4、第二次重合闸，电源送至正常区间，故障区间两侧开关闭锁5、同时，配网后台进行最优负荷转供计算，对最合适的联络开关进行延时合闸。6、线路事故后端的非故障区间实现负荷转移。电压型开关 来电即合、无压释放；通过X时限和Y时限闭锁实现故障区间隔离；电流型开关与电压型开关电流型开关与电压型开关电压型线路发生故障时，系统

12、按时间顺序完整处理的操作票（故障区间在kn2，变电站FCB具有2次重合功能，允许合环）事故发生 FCB1分FCB第1次重合 FCB1 合合到故障区间KN2 FCB1 分FCB第2次重合 FCB1合POLLING 故障区间判定 KN2负荷侧供电恢复 S3合S2分闭锁 （因为FCB1第2次分，S1 Y时限闭锁、S2 X时限闭锁）故障解除故障区间恢复供电 S1合 恢复标准供电方式 S2合-环网运行， S3分看门狗单相接地故障判断的原理和步骤看门狗单相接地故障判断的原理和步骤1. 当看门狗负荷侧发生单相接地故障时，看门狗控制器检测到零序故障电流。2. 看门狗控制器将检测的零序故障电流和自身设定的零序故

13、障电路比较，如果超过整定值，启动计时，计时超过保护动作设定的延时时间，执行保护动作。3. 保护动作的执行结果为，控制器发命令，让开关迅速分闸，切除用户负荷侧故障，使其不影响同线路其他设备，实现故障隔离。看门狗发生相间短路故障看门狗发生相间短路故障判定判定看门狗由于具备切断大的短路电流能力，发生相间故障时，通过和变电站保护的整定时序配合，先于变电站出线开关动作分闸，隔离故障区间。原理：1、电缆看门狗发生接地（零序接地），过流（相间短路），原理上开关跳，变电站不跳，事故区间自动隔离。2、架空看门狗发生过流（相间短路），变电站跳，看门狗跳，变电站会重合；发生速断（零序接地），看门狗跳，变电站不会跳闸

14、。正交图图符简介正交图图符简介FA功能启动条件功能启动条件1、如果变电站开关先分，后送事故总信号，在事件记录中看2者时间差要小于5秒；2、如果先送事故总信号，后送变电站开关后分，在在事件记录中看2者时间差要小于30秒。如果没有这样的时间要求，SCADA系统启动不了FA;3、变电站中需要配置事故总这个遥信或者在单个FCB（变电站出线开关）上配置保护信号（基本遥信）点号;柱上开关或者环网柜内开关如果是断路器遥信点号可以配置速断，过流遥信号；柱上开关或者环网柜内开关如果是负荷开关遥信点号可以配置成告警信号，比如”A、B、C相过流、A、B、C相短路、线路故障总告警遥信号；4、变电站中的出线开关操作权需

15、要改为有操作权并配有遥控点号；FA功能启动条件功能启动条件5、变电站的上级厂站参数需要录入；变电站的主变压器的最大允许电流，额定电流参数需要录入；6、准备负荷转供的线路在图资侧需要设置成“自动转供”，作为转供的线路的配电线需要设置成“可以作为自动转供源”；7、联络开关需要具备通讯并能遥控操作；配电终端配电终端（remote terminal unit of distribution automation system） 安装于中压配电网现场的各种远方监测、控制单元的总称，主要包括：n馈线终端（Feeder terminal unit-FTU）：安装在配电网馈线回路的柱上等处并具有遥信、遥测、遥

16、控等功能的配电终端。n站所终端（Distribution terminal unit-DTU）：安装在配电网馈线回路的开关站、配电室、环网柜、箱式变电站等处，具有遥信、遥测、遥控等功能的配电终端。n配变终端（Transformer terminal unit-TTU）：用于配电变压器的各种运行参数的监视、测量的配电终端。配电终端类型配电终端类型挂牌操作介绍挂牌操作介绍1、在联调传动时候，如果是环网柜，需要在母线挂试验牌；如果是柱上开关，在开关上挂试验牌；不挂牌会影响遥控成功率指标。2、设置成自愈线路，投入FA时，变电站的母联开关不能挂任何牌，不然在系统FA启动时候，影响系统的编制操作票。3、线路检
