铝塑板施工组织方案.

1、 医疗综合楼等医疗综合楼等 1111 项及体检办公楼内装修工项及体检办公楼内装修工程程铝塑板墙面施工方案铝塑板墙面施工方案城建集团某公司密云县医院新建项目工程项目经理部2013 年 08 月 08 日 医疗综合楼等医疗综合楼等 1111 项及体检办公楼内装修工项及体检办公楼内装修工程程铝塑板墙面施工方案铝塑板墙面施工方案编制人：编制人：审核人：审核人：编制单位：编制单位：城建集团密云县医院新建项目工程项目经理部编制时间：编制时间：2013 年 08 月 08 日 目目 录录1.1.编制依据编制依据 1 11.1 施工图纸 11.2 施工组织设计 11.3 国家、地方相关标准规 X12.2.施工

2、部位的概况分析施工部位的概况分析 2 22.1 铝塑板墙面设计概况 22.2 铝塑板墙面施工的特点、重点及难点 23.3.施工准备施工准备 3 33.1 技术准备 33.2 机具准备 33.3 材料准备 43.4 试验检验工作 44.4.施工安排施工安排 5 54.1 施工部位 54.2 工期要求 54.3 劳动力组织和职责分工 55.5.主要施工方法主要施工方法 6 65.1 施工工艺流程 65.2 施工措施及技术要求 76.6.质量要求质量要求 14146.1 质量标准 146.2 允许偏差 147.7.其他要求其他要求 15157.1 安全生产措施 157.2 消防措施 157.3 环保

3、措施 15 1.1.编制依据编制依据1.11.1 施工图纸施工图纸序号图纸类别出图日期1市密云县医院新建项目建筑施工图2011 年 3 月、9 月2密云县医院新建项目修改通知铝塑板墙面做法，图号 Q258G1-J0020-X92013 年 5 月 6 日1.21.2 施工组织设计施工组织设计医疗综合楼等 11 项及体检办公楼内装修工程施工组织设计 。1.31.3 国家、地方相关标准规国家、地方相关标准规 X X序号名称编号1建筑工程施工质量验收统一标准GB50300-20012建筑装饰装修工程质量验收规 XGB50210-20013民用建筑工程室内环境污染控制规 XGB50325-20104高

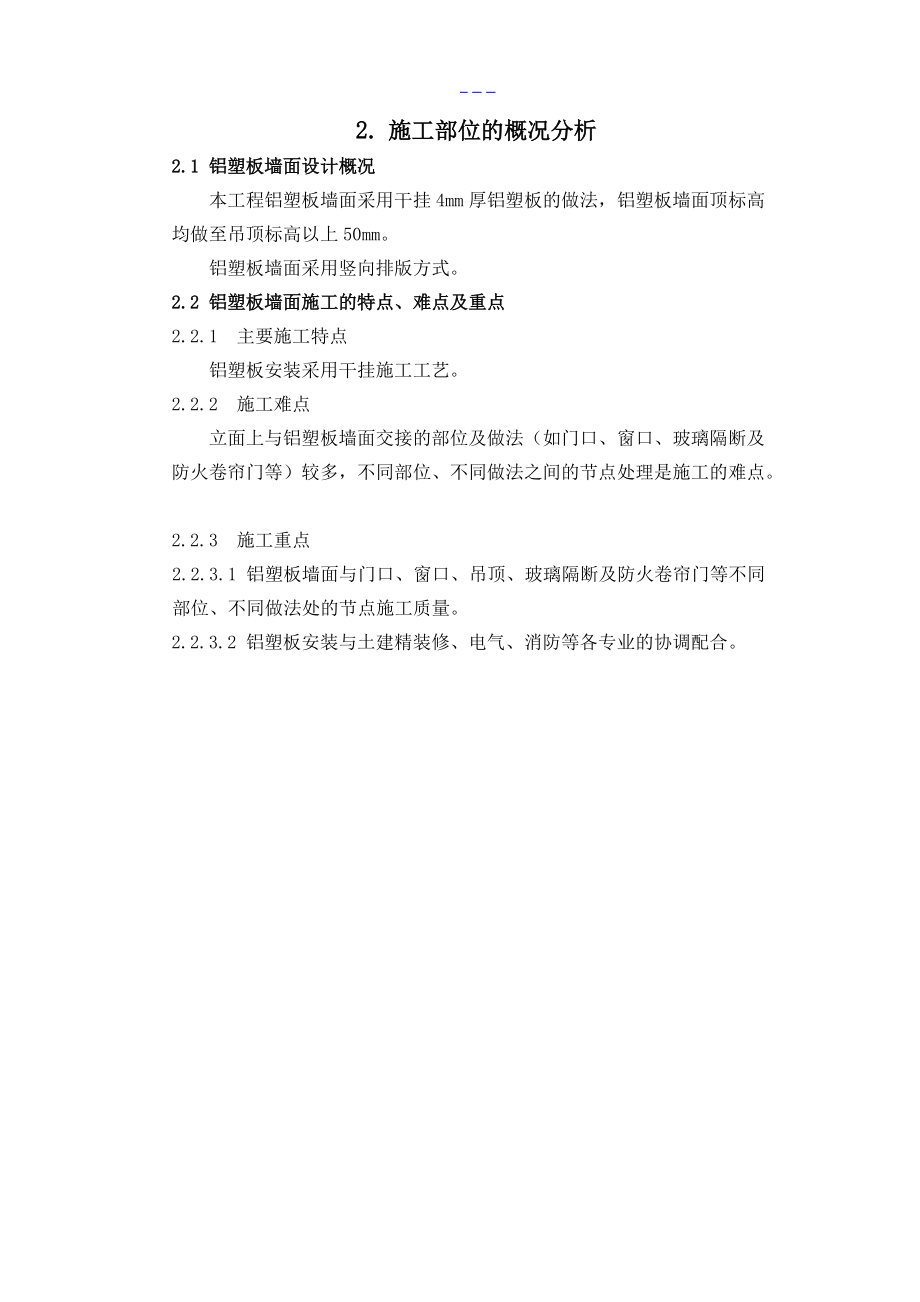

4、级建筑装饰工程质量验收标准DBJ/T01-27-20035建筑装饰优质工程评审标准DBJ/T01-104-20056建筑长城杯工程质量评审标准DBJ/T01-70-20037建筑安装分项工程施工工艺规程DBJ/T01-26-20038建筑工程资料管理规程DB11/T695-20039市建筑工程施工安全操作规程DBJ01-62-2002 2.2.施工部位的概况分析施工部位的概况分析2.12.1 铝塑板墙面设计概况铝塑板墙面设计概况本工程铝塑板墙面采用干挂 4mm 厚铝塑板的做法，铝塑板墙面顶标高均做至吊顶标高以上 50mm。铝塑板墙面采用竖向排版方式。2.22.2 铝塑板墙面施工的特点、难点及重

5、点铝塑板墙面施工的特点、难点及重点2.2.1主要施工特点铝塑板安装采用干挂施工工艺。2.2.2施工难点立面上与铝塑板墙面交接的部位及做法（如门口、窗口、玻璃隔断及防火卷帘门等）较多，不同部位、不同做法之间的节点处理是施工的难点。2.2.3施工重点2.2.3.1 铝塑板墙面与门口、窗口、吊顶、玻璃隔断及防火卷帘门等不同部位、不同做法处的节点施工质量。2.2.3.2 铝塑板安装与土建精装修、电气、消防等各专业的协调配合。 3.3.施工准备施工准备3.13.1 技术准备技术准备对结构面层进行清理，同时进行吊直、找规矩、弹出垂直线及水平线。并根据内墙板装饰设计图纸和实际需要弹出安装的位置及分块线。墙面

6、板材的分格宽度以板材自身宽度为主。铝塑板材尺寸及数量与排版图一致，每块板的背后标注具体的使用部位及编号。 墙上的电气、消防设施已经完成并做好隐蔽验收。 3.23.2 机具准备机具准备铝塑板墙面施工使用的主要机具设备见表 3.1。 主要机具设备主要机具设备 表表 3.13.1序号机具、设备名称数量1电焊机1 台2打胶枪2 把316mm 电锤4 把410 电钻6 把5300mm 活扳手3 把61719 双头扳手4 把75m 钢卷尺3 把87.5m 钢卷尺2 把3.33.3 材料准备材料准备铝塑板墙面的主要材料见下表。铝塑板墙面主要用料表铝塑板墙面主要用料表 表表 3.23.2序号材 料 名称规 格

7、数量1热镀方管竖向主龙骨（砌块墙）404024200m 序号材 料 名称规 格数量2热镀方管横向次龙骨402025520m3热镀方管竖向主龙骨（金特板墙）402024000m4热镀方管背筋龙骨20201.22280m5L 型连接件5050515000 个6铝塑板1220244043000m7纸胶带8mm 宽15600m8膨胀螺栓M823000 个9外六角燕尾自攻螺丝M818000 个10耐候胶791 道康宁双组份中性胶3200 支3.43.4 试验检验工作试验检验工作本工程用铝塑板燃烧性能等级为 B1 级，铝塑板进场后应见证取样进行防火性能检测，样品尺寸 1000mm190mm。 4.4.施工

8、安排施工安排4.14.1 施工部位施工部位医疗综合楼 2 层检验科及 3 层妇产科。4.24.2 工期要求工期要求根据工程总体进度安排，墙面铝塑板安装工期 40 天，计划于 2013 年8 月 15 日开始施工，2013 年 9 月 23 日安装结束并验收。4.34.3 劳动力组织和职责分工劳动力组织和职责分工由项目部马天伟（A 区负责人） 、吕浩杰（B 区负责人）二人分别按所辖区域，负责墙面铝塑板的施工。项目部组织一支 10 人的铝塑板安装作业队伍，安装队伍人员组成及具体职责分工见表 4.1。表表 4.14.1序号职责分工数量（人）1队长12技术负责人13测量工24搬运工35面板安装工3 5

9、.5.主要施工方法主要施工方法5.15.1 施工工艺流程施工工艺流程放线检查放线安装连接件质量检验安装龙骨质量检验安装铝塑板质量检验密封清扫全面检查验收。5.1.1放线在每一层将室内标高线移至内墙施工面，并进行检查。以标准线为基准，按照图纸将分格线放于墙上，并做好标记；分格线放完后，应进行验收，验收合格后方可进行下道工序施工。5.1.2连接件安装按照分格线在主体结构上打孔安设膨胀螺栓，膨胀螺栓与连接件固定。5.1.3龙骨安装先将竖龙骨从下至上逐层安装；竖龙骨用螺栓固定在连接件上，根据水平钢丝将每根竖龙骨的水平标高位置调整好，稍紧螺栓，再调整进出，左右位置，检查合格后，拧紧螺帽；最后安装横龙骨。

10、横向龙骨安装采焊接，龙骨焊接应严禁咬肉、焊穿，安装时水平方向应拉线，保证竖龙骨与横龙骨接口处的平整，不能有松动；竖龙骨比较重，应轻拿轻放，防止碰撞、划伤；挂料时，应将螺帽拧紧，以防脱落而掉下；竖向龙骨与横向龙骨连接处,如镀锌层破坏,应刷二层防锈漆。5.1.4铝塑板制作铝塑板刨槽深度应根据板厚度确定，塑性材料保留厚度应在 1/4 左右，不能将塑性材料层全部刨开，以防止面层铝板的内表面长期裸露而受到腐蚀。而且如果只剩外表一层铝板，弯折后，弯折处板材强度会降低，导致板材使用寿命缩短。板材被刨沟以后，再按设计对边角进行剪裁，就可将其弯成所需要的形状。板材在刨沟处进行弯折时，要将碎屑清理干净。弯折时切勿

11、多次反复的弯折和急速弯折，防止铝板受到破损，强度降低。弯折后，板材四角对接处要用密封胶进行密封。对有毛齿的边部可用锉刀修边，修边时，切勿损伤铝板表面。需要钻孔时，可用电钻、线锯等在铝塑板上做出各种形状的孔。 5.1.5铝塑板安装 用铆钉或螺栓将铝塑板逐块固定在骨架上，板与板之间留 8mm 的缝，便于调整安装误差。安装前应将龙骨、立柱进行检验，合格后再将相应规格的面材搬入就位，然后自上而下进行安装；安装过程中拉线控制相邻板面的平整度和板的水平、垂直度，用木板模块控制缝的宽度。安装时应先就位，临时固定，然后拉线调整。安装过程中，如缝宽有误差，应均分在每条胶缝中，防止误差积累在某一条缝中或某一块面材

12、上。铝塑板固定以后，板间接缝及其它需要密封的部位采用耐候硅酮密封胶进行密封。对密封部位清扫和干燥，以保证清扫效果，保持密封面干燥。 5.1.6贴防护纸胶带及注胶为防止密封材料使用时污染装饰面，同时为使密封胶缝与面材交界线平直，应贴纸胶带，要注意纸胶带本身平直；注胶应均匀、密实、饱满，同时注意施胶方法，避免浪费。5.1.7胶缝修正注胶后，应将胶缝用小铲沿注胶方向用力施压，将多余的胶刮掉，并将胶缝刮成设计形状，使胶缝光滑、流畅。耐候硅酮密封胶的施工厚度要控制在 3.54.5mm，如果注胶太薄，容易使保证密封质量及防止胶断裂作用减弱。但也不能注胶太厚，太厚的胶也容易被拉断，导致密封受到破坏，防渗漏失

13、效。耐候硅酮密封胶的施工宽度不小于厚度的二倍或根据实际接缝宽度而定。5.1.8清除纸胶带胶带修整好后，应及时去掉保护胶带，并注意撕下的胶带不要污染铝塑板面，应及时清理粘结胶痕。5.25.2 施工措施及技术要求施工措施及技术要求针对铝塑板墙面与不同部位、不同做法处的节点明确技术处理措施， 绘制详细的节点做法，典型节点做法见图 5.1-5.11。图图 5.15.1 铝塑板墙面立面分格铝塑板墙面立面分格图图 5.25.2 铝塑板墙面龙骨结构图铝塑板墙面龙骨结构图图图 5.35.3 铝塑板墙面龙骨结构剖面图铝塑板墙面龙骨结构剖面图图图 5.45.4 铝塑板墙面剖面图铝塑板墙面剖面图( (金特板基层金特

14、板基层) )图图 5.55.5 铝塑板墙面剖面图铝塑板墙面剖面图( (砌块墙基层砌块墙基层) )图图 5.65.6 铝塑板墙面阴阳角剖面图（金特板墙基层）铝塑板墙面阴阳角剖面图（金特板墙基层）图图 5.75.7 铝塑板墙面阴阳角剖面图（砌块墙基层）铝塑板墙面阴阳角剖面图（砌块墙基层）图图 5.85.8 铝塑板墙面阴阳角节点（金特板墙与砌块墙交接基层）铝塑板墙面阴阳角节点（金特板墙与砌块墙交接基层）图图 5.95.9 铝塑板墙面与吊顶交接节点铝塑板墙面与吊顶交接节点图图 5.105.10 铝塑板墙面与门套交接节点铝塑板墙面与门套交接节点图图 5.115.11 砌块墙面与窗、玻璃隔断及防火卷帘门交

15、接节点砌块墙面与窗、玻璃隔断及防火卷帘门交接节点 6.6.质量要求质量要求6.16.1 质量标准质量标准本工程质量创优目标是创市建筑“长城杯”金质奖，所以铝塑板安装的质量标准是达到优质工程要求。龙骨、铝塑板必须有产品合格证，其品种、型号、规格应符合设计要求。 连接件与基层连接要牢固。龙骨使用的紧固材料，应满足设计要求及构造功能。骨架与基体结构的连接应牢固，无松动现象。 龙骨安装位置正确、相对垂直。竖向龙骨应分档准确、定位正直，无变形，钉固间距应符合要求。 铝塑板纵横向铺设应符合设计要求，安装必须牢固。 6.26.2 允许偏差允许偏差立柱：安装标高偏差不大于 3mm，轴线前后偏差不大于 2 mm

16、，左右偏差不大于 3 mm；同层立柱的最大标高偏差不大于 5 mm，相邻两根立柱的距离偏差不大于 2 mm。横梁：横梁两端的连接件安装在立柱的预定位置，并应安装牢固，其接缝应严密；相邻两根横梁的水平标高偏差不大于 1 mm，同层横梁的最大标高偏差不大于 5 mm。铝塑板安装的允许偏差和检验方法应符合表 6.1 的规定。铝塑板安装的允许偏差和检验方法铝塑板安装的允许偏差和检验方法 表表 6.16.1项次项目允许偏差检验方法1立面垂直度2用 2m 垂直检测尺检查2表面平整度3用 2m 靠尺和塞尺检查3阴阳角方正2用直角检测尺检查4接缝直线度1拉 5m 线不足 5m 拉通线，用钢直尺检查5墙裙、勒脚上口直线度2拉 5m 线不足 5m 拉通线，用钢直尺检查6接缝高低差1用钢直尺和塞尺检查7接缝宽度1用钢直尺检查 7.7.其他要求其他要求7.17.1 安全生产措施安全生产措施木工使用锯、电动工具严禁带手套。 使用线刨、边角刨等工具必须将工件卡紧，操作符合规 X 要求。加工企口部分的部件要分次加工，1000mm 以上的料要两人配合操作。 带刃工具不得放在工作台面上，更换完毕放回工具箱，关闭电源。 板材安装操作脚手架安装要稳定可靠。 7.27.2 消防措施消防措施7.2.1 设置材料存放专用场地医疗综合楼 B 区南侧硬化场
