海湾消防模块接线示意图_第1页
海湾消防模块接线示意图_第2页
海湾消防模块接线示意图_第3页
海湾消防模块接线示意图_第4页
海湾消防模块接线示意图_第5页
已阅读5页，还剩4页未读， 继续免费阅读

下载本文档

版权说明：本文档由用户提供并上传，收益归属内容提供方，若内容存在侵权，请进行举报或认领

文档简介

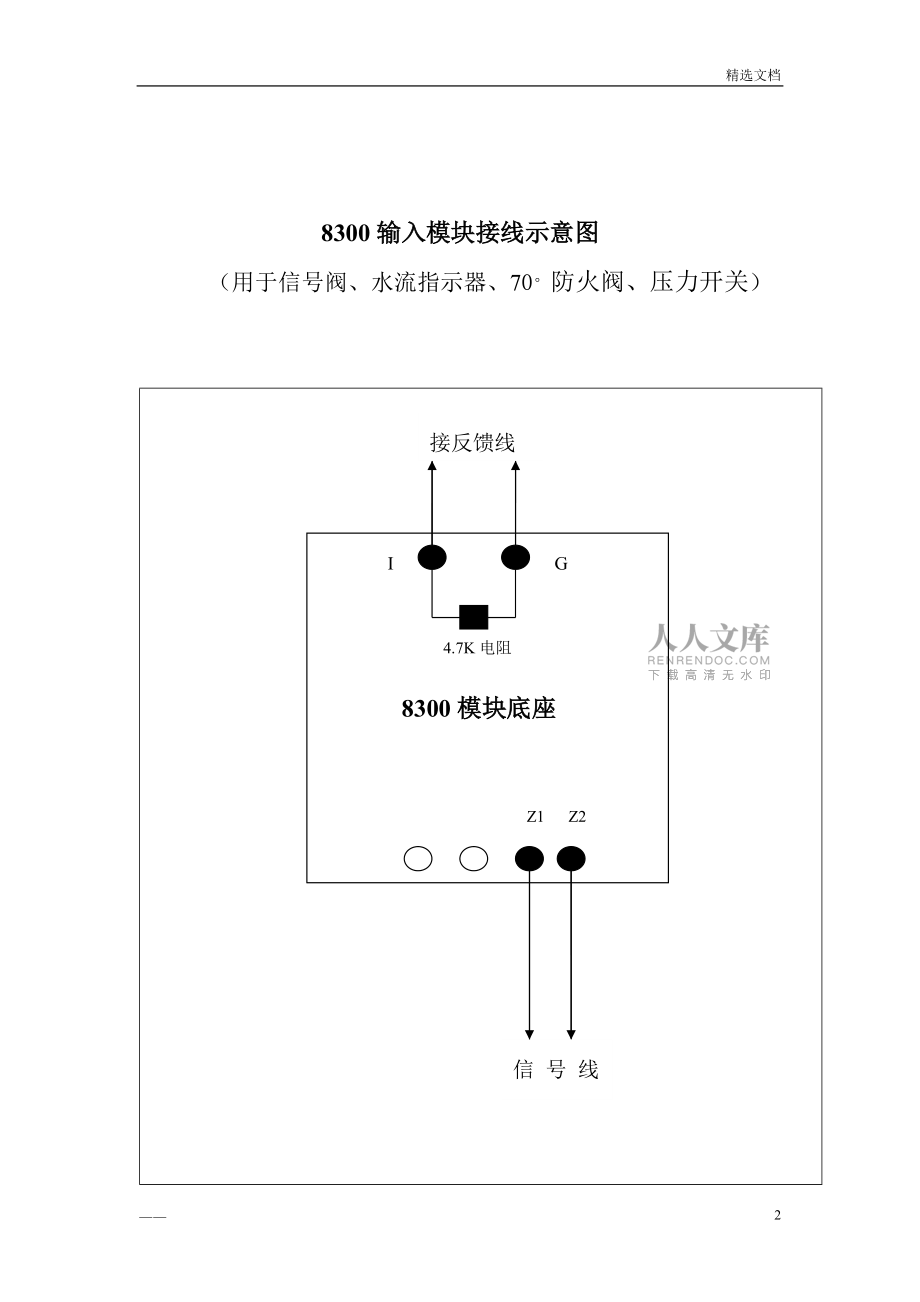

1、精选文档8305输出模块接线示意图（用于广播） SP1XF1SP2XF2ZC2ZC1信 号 线电 源 线Z2Z1D2D1接主机广播线接广播8305模块底座8300输入模块接线示意图（用于信号阀、水流指示器、70。防火阀、压力开关）GI信 号 线Z1接反馈线8300模块底座4.7K电阻Z28301输入/输出模块接线示意图（用于电梯、强电把握箱、卷帘门、送风口、280。防火阀）反 馈 线GNGNOCOMSV+信 号 线电 源 线Z2Z1D2D1常开触点点8301模块底座IG4.7K电阻8301输入/输出模块有源启动接线示意图（用于电梯、强电把握箱、卷帘门、送风口、280。防火阀）接设备箱反馈点GN

2、GNOCOMSV+信 号 线电 源 线Z2Z1D2D18301模块底座IG4.7K电阻接设备箱把握点8301输入/输出模块无源启动接线示意图（用于电梯、强电把握箱、卷帘门、送风口、280。防火阀）GNGNOCOMSV+信 号 线电 源 线Z2Z1D2D18301模块底座IG4.7K电阻接设备箱把握点接设备箱反馈点8304消防电话接口（用于电梯机房、水泵房、风机房、报警阀间）TL2L1L2TL1信 号 线电 源 线Z2Z1D2D18304电话接口底座接主机电话线8304消防电话接口（用于手动报警按钮插孔电话前端，手报应少于100只）TL2L1L2TL1信 号 线电 源 线Z2Z1D2D18304电话接口底座4.7K电阻接主机电话线接手报电话线风机终端器接线图接主机盘1#线终端器S红色S黑色O白色O绿色接主机盘2#线接主机盘3#线接把握箱24V
